Тэн сэв: Как выбрать идеальный нагреватель для вашего проекта

Конструкция и принцип работы ТЭН СЭВ

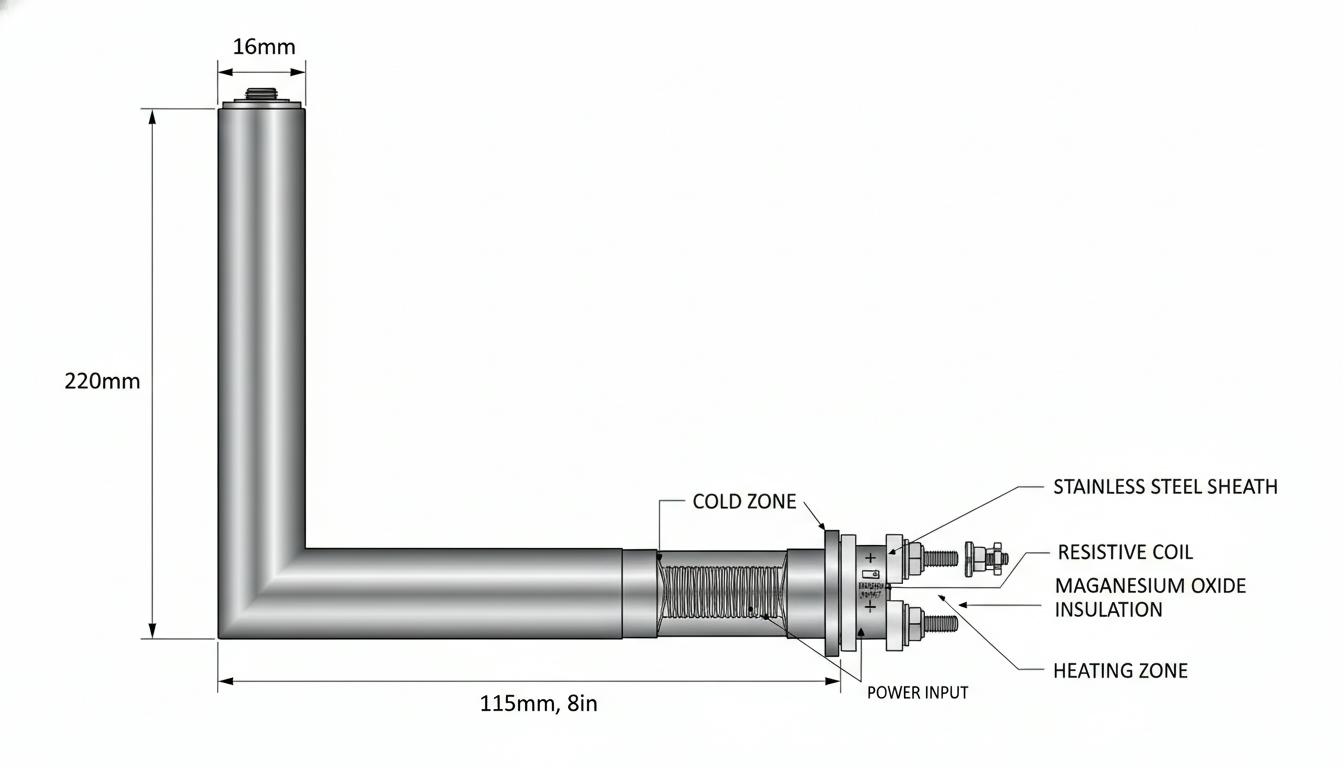

Основу ТЭН СЭВ составляет группа трубчатых ТЭН, где каждый элемент представляет собой металлическую трубку (диаметром обычно 10–13 мм) с изолированным нагревательным элементом внутри, заполненным магнезитом для эффективного теплоотвода. ТЭНы устанавливаются во фланце из стали, латуни (например, ЛС59) или других материалов по запросу. Контактные стержни соединяются перемычками: в стандартной комплектации для мощностей от 3 до 12 кВт они параллельно настроены на 220 В, при этом одну перемычку можно отсоединить для подключения к трехфазной сети 380 В в схеме «Y» (звезда). Это обеспечивает гибкую адаптацию блока под одно- или трехфазное питание.

Ключевые преимущества конструкции:

• Простота монтажа: Резьбовой фланец позволяет вкручивать блок напрямую в стенку резервуара без необходимости сварки.
• Компактность: Длина ТЭН в блоке варьируется от 60 мм (для компактных применений) до 530–600 мм, что подходит для различных объемов.
• Безопасность: Неразъемная сборка минимизирует риски протечек, а защитный корпус с уплотнительными кольцами в моделях с термостатом защищает от перегрева.
• Универсальность подключения: Любая пара выводов (не соединенных перемычкой) подходит для электрической цепи.

Например, в модели СЭВ-3 кВт три ТЭНа по 1 кВт каждый длиной 375 мм обеспечивают равномерный нагрев без локальных перегревов. В более мощных блоках, таких как СЭВ-15 кВт, используются ТЭНы с напряжением 100 В, рассчитанные на 380 В.

Разновидности ТЭН СЭВ: материалы, мощности и конфигурации

ТЭН СЭВ выпускаются в широком ассортименте, адаптированном под различные среды и задачи. Основные вариации — по материалу оболочки, мощности, длине и типу фланца. Российские производители, такие как Миасс ТЭН, Равikom и МаксЭлектро, доминируют на рынке, предлагая модели под заказ с нестандартными фланцами.

Материалы оболочки ТЭН

• Углеродистая (черная) сталь: Самый бюджетный вариант для воды и минеральных масел. Используется в СЭВ-3, 6, 9, 15 кВт. Максимальная температура 100°C.
• Нержавеющая сталь (12Х18Н10Т или жаростойкая): Идеальна для агрессивных сред, питьевой воды, пищевых котлов. Примеры: СЭВ-3 кВт нерж., СЭВ-9 кВт нерж. Более устойчива к коррозии.
• Медь или латунь (фланец): Встречается в моделях для систем отопления, как СЭВ-3 кВт с медным ТЭН и латунным фланцем.
• Титан или специальные сплавы: По заказу для химически агрессивных жидкостей.

Мощности и типичные модели

Диаметр трубок составляет 8–13 мм (стандарт — 10 мм). Резьба фланца — G2 1/2″ или 2 1/2″. Вес варьируется от 1,9 кг (9 кВт) до 2,8 кг (15 кВт).

Специальные версии:

• С блоком управления и капиллярным термостатом (20–80°C) — для автоматического контроля.
• Короткие (60–75 мм) для дистилляторов, парогенераторов, саун, грилей.
• Для трехфазных сетей с переключаемыми перемычками.

Критерии выбора идеального ТЭН СЭВ для вашего проекта

Выбор ТЭН СЭВ — это баланс между задачами проекта, бюджетом и условиями эксплуатации. Главное правило: мощность должна соответствовать объему нагреваемой среды (примерно 1 кВт на 10–15 литров воды для быстрого нагрева до 80°C).

1. По типу нагреваемой среды

• Вода (питьевая, техническая): Нержавеющая сталь (J, P, X маркировка).
• Минеральные масла (Z): Углеродистая сталь.
• Агрессивные жидкости: Титан или нержавеющая сталь по заказу.

2. По мощности и объему

• Малые проекты: Бойлеры 30–100 л: 3–6 кВт.
• Отопление дома: 30–90 м²: 3–9 кВт.
• Промышленность: Котлы ЭВП: 12–15 кВт+.

Рассчитайте: Q = m * c * ΔT / t, где Q — мощность, m — масса воды, c — теплоемкость (4,18 кДж/кг°C), ΔT — подъем температуры, t — время.

3. По электрической сети

• 220 В однофазная: Стандартная параллельная схема.
• 380 В трехфазная: Отсоедините перемычку для «Y».

4. По размерам и монтажу

• Длина ТЭН: Должна помещаться в резервуар без касания дна (минимум 100–200 мм от дна).
• Резьба фланца: Под отверстие в котле (G2 1/2″ — стандарт).

5. По материалу и долговечности

• Бюджет: Углеродистая сталь (от 1400 руб. за 3 кВт).
• Долговечность: Нержавейка (от 1890–3300 руб., срок службы 5–10 лет).
• С термостатом: Для защиты от сухого хода.

Типичные ошибки при выборе:

• Переоценка мощности: Приводит к перегреву и накипи.
• Игнор материала: Сталь корродирует в жесткой воде.
• Неправильный монтаж: Без уплотнителей — течи.

Отзывы пользователей свидетельствуют о высоком качестве и надежности продукции от российских производителей, таких как Миасс ТЭН и Равikom, при этом многие рекомендуют использовать нержавеющую сталь для долгосрочных проектов. Цены на базовые модели находятся в диапазоне от 755 до 2500 рублей.

Монтаж, подключение и обслуживание

Для успешного монтажа ТЭН вам понадобятся следующие инструменты: ключ (под шестигранник фланца), тестер, уплотнительные кольца/прокладки, термопаста (опционально).

Пошаговый монтаж:

1. Отключите электричество, слейте жидкость.
2. Проверьте резьбу: нанесите уплотнитель (фум-лента или паста).
3. Вкрутите фланец в отверстие (момент 50–70 Нм), оставьте ТЭНы свободными.
4. Подключите: для 220 В — к параллельным выводам; для 380 В — отсоедините перемычку.
5. Заполните резервуар, протестируйте без нагрузки.
6. Установите термостат (если есть) на 60–80°C.

Обслуживание:

Рекомендуется проводить промывку системы от накипи раз в сезон, с использованием уксуса 5%. Срок службы ТЭН СЭВ составляет от 3 до 7 лет, в зависимости от качества воды и режима эксплуатации.

Теперь, когда мы рассмотрели основные аспекты выбора и установки ТЭН СЭВ, перейдем к практическим примерам применения этих устройств в различных проектах — от бытовых до промышленных, и узнаем, как они могут оптимизировать процессы нагрева.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Применение ТЭН СЭВ в проектах: от быта до промышленности

ТЭНы СЭВ находят широкое применение в различных сферах. Их используют для нагрева жидкостей как в домашних условиях, так и в промышленных процессах. Разберемся подробнее в областях, где эти устройства могут быть особенно эффективны.

1. Бытовое отопление

Одним из самых распространенных применений ТЭН СЭВ является отопление жилых помещений. Эти устройства идеально подходят для установки в яйдровых котлах, бойлерах и системах централизованного отопления.

• Котлы ЭВП: ТЭНы мощностью 3–15 кВт обеспечивают достаточно тепла для обогрева жилых помещений площадью до 150 м². Компактный размер и простота монтажа делают их идеальными для домов, где пространство ограничено.
• Бойлеры: Смесительные бойлеры с ТЭН СЭВ способны быстро нагревать воду, что особенно важно для обеспечения комфортных условий в домах с несколькими сантехническими точками.

2. Промышленное применение

В промышленности ТЭНы СЭВ используются для нагрева жидкостей в различных технологических процессах.

• Нагрев масел: В химической и пищевой промышленности ТЭНы применяются для нагрева минеральных масел и других жидкостей, что позволяет эффективно поддерживать необходимую температуру в резервуарах.
• Котлы и установки: Промышленные котлы, использующие ТЭНы мощностью от 12 до 24 кВт, обеспечивают надежный и безопасный процесс нагрева больших объемов воды и других жидкостей.

3. Специальные применения

Кроме традиционных задач, ТЭНы СЭВ могут быть использованы в специализированных областях:

• Дистилляторы: Короткие ТЭНы мощностью 3 кВт отлично подходят для дистилляторов, где требуется поддерживать высокую температуру в местах ограниченного пространства.
• Сауны и парогенераторы: Нагрев воды для паровых бань и саун — ключевая задача, требующая надежного оборудования, которое выдерживает высокую влажность и температуру.
• Грили и духовки: В кулинарных процессах ТЭНы обеспечивают равномерный нагрев, что существенно улучшает качество приготовленных блюд.

4. DIY-проекты

ТЭНы СЭВ также пользуются популярностью среди любителей DIY. С их помощью можно создать собственные бойлеры, системы обогрева или другие устройства, требующие нагрева жидкости.

• Самодельные бойлеры: Выбор ТЭН с мощностью 3–6 кВт позволяет легко организовать систему нагрева для домашних нужд. Это экономичный и эффективный вариант для небольших систем.
• Комбинированные системы: Использование ТЭН в сочетании с солнечными коллектами или другими альтернативными источниками энергии позволяет создать гибкие и экономичные решения для отопления.

Оптимизация процессов с помощью ТЭН СЭВ

Приобретая ТЭНы, важно учитывать специфику вашего проекта. Правильный расчет мощности и выбор материала не только повысят эффективность работы устройства, но и гарантируют его долговечность. Например, использование нержавеющей стали для агрессивных сред или высококачественной углеродистой стали для обычного отопления — это залог успешной эксплуатации и низких затрат на обслуживание.

Рекомендации по выбору ТЭН

Выбирая ТЭН СЭВ для вашего проекта, учитывайте следующие моменты:

• Тип жидкости: Определите, с какой жидкостью вы будете работать; это влияет на выбор материала.
• Мощность: Рассчитайте необходимую мощность, учитывая объем нагреваемой жидкости.
• Условия эксплуатации: Учтите место установки и условия, в которых будет эксплуатироваться оборудование (температура, влажность и т.д.).

Таким образом, при правильном подходе ТЭНы СЭВ могут значительно оптимизировать процессы нагрева в различных сферах, от бытового использования до промышленных нужд.

Следующим шагом в нашем обсуждении станут детали монтажа и обслуживания ТЭНов, что обеспечит лучшую эксплуатацию и продлит срок службы этих устройств.
