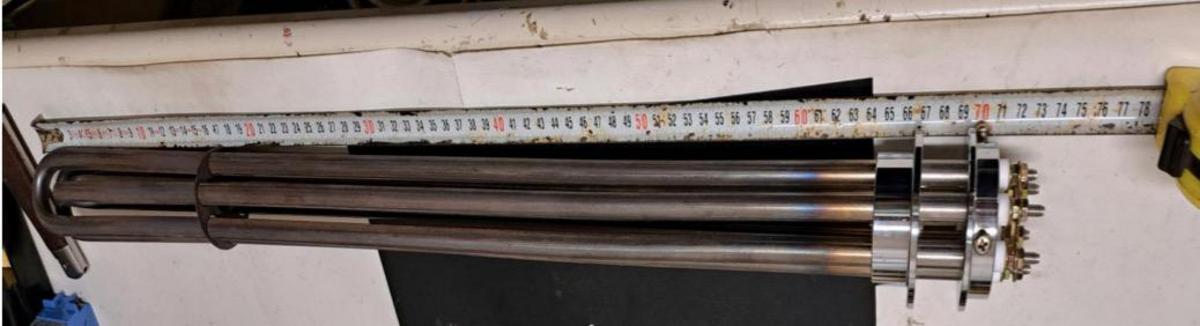

ТЭН сухой. 1500 — 2000 W; L=665mm; U=440 V; 3 phase; D=52mm.

ТЭН сухой. 1500 — 2000 W; L=665mm; U=440 V; 3 phase; D=52mm. Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии

Технические характеристики и конструкция

Сухой ТЭН мощностью 1500-2000 Вт с напряжением 440V является высокоэффективным нагревательным элементом, который успешно применяется в промышленных системах. Готовый к обслуживанию и установке, он обеспечивает надежный и долговечный процесс нагрева.

Конструктивные особенности сухого ТЭНа

Сухой ТЭН представляет собой нагревательный элемент, заключённый в защитную керамическую или металлическую колбу, которая не контактирует с нагреваемой жидкостью. Эта конструкция предлагает несколько значительных преимуществ:

• Защита от коррозии и электрохимических процессов: нагревательная спираль полностью изолирована от рабочей среды.
• Исключение образования накипи: это существенно увеличивает срок службы устройства.
• Равномерный нагрев: керамическая или металлическая поверхность более эффективно распределяет тепло по сравнению с прямым контактом.
• Экономия электроэнергии: оптимальное распределение тепла минимизирует потери.

Материалы изготовления

Для ТЭНов мощностью 1500-2000 Вт используются различные материалы, в зависимости от условий эксплуатации:

1. Стеатит (керамика): наилучший выбор для водонагревателей благодаря выдающимся диэлектрическим свойствам и коррозионной стойкости.
2. Нержавеющая сталь: используется в менее агрессивных средах, обеспечивая необходимую механическую прочность.
3. Медь: обладает высокой теплопроводностью, хотя её стоимость ограничивает применение для высокомощных элементов.
4. Углеродистая сталь: используется в воздушных ТЭНах, где контакт с жидкостью недопустим.

Трёхфазное питание: особенности и применение

Трёхфазное питание (3~) с напряжением 440V играет ключевую роль в обеспечении эффективной работы промышленных ТЭНов. Эта система имеет ряд конструктивных особенностей по сравнению с однофазными ТЭНами.

Преимущества трёхфазной системы

• Более стабильное электроснабжение: трёхфазная сеть равномерно распределяет нагрузку.
• Возможность потенциально большей мощности: 440V позволяет достигать мощностей 1500-2000 Вт с меньшим током в каждой фазе.
• Широкое применение в промышленности: стандартные производственные установки работают на базе трёхфазных систем.

Расчёт тока в трёхфазной сети

Номинальный ток для ТЭНа мощностью 1500-2000 Вт при напряжении 440V можно рассчитать по следующей формуле:

I = P / (√3 × U)

Для 1500 Вт: I ≈ 1,97 A на фазу

Для 2000 Вт: I ≈ 2,63 A на фазу

Эти значения существенно ниже аналогичных при однофазном питании на 220V, что упрощает требования к сечению проводов и увеличивает безопасность.

Геометрические и физические параметры

Размеры и конфигурация

Длина 665 мм соответствует развернутой длине ТЭНа, включая участки для подключения и установки, что является стандартом для промышленного водонагревателя среднего объема.

Диаметр в 52 мм обеспечивает:

• Расширенную площадь теплопередачи
• Сниженную ватную нагрузку, критичную для надежности
• Упрощенный монтаж в узлы водонагрева

Области применения ТЭНов 1500-2000 Вт

На основе проведённого анализа, области применения ТЭНов с данной мощностью можно выделить следующие:

1. Системы водоснабжения и отопления

• Kосвенные водонагреватели (бойлеры) объёмом 100-300 литров.
• Системы горячего водоснабжения (ГВС) на средних объектах.
• Электрические котлы для отопления домов и малых объектов.

2. Промышленное оборудование

• Установки для технологического нагрева жидкостей.
• Системы поддержания температуры в производственных ёмкостях.
• Оборудование для пищевой промышленности.

3. Специализированные системы

• Калориферы (нагреватели воздуха) для вентиляционных систем.
• Тепловые насосы и конденсаторы.
• Системы интенсивного нагрева движущихся сред.

Типы контактов и подключения

Для ТЭНов этой мощности предусмотрены различные типы соединений:

• Фланцевое соединение: наиболее распространенное для вертикального или горизонтального монтажа.
• Резьбовое соединение: используется для установки в патрубки различных диаметров.
• Клеммы под разъём: для интеграции в электрощиты управления.
• Провод с разъёмом: позволяет быстро отключать и подключать оборудование.

Ватная нагрузка и надёжность

Ватная нагрузка (W/см²) — это важный параметр, который определяет долговечность ТЭНа:

• 3,9 W/см²: стандартная нагрузка для водяных ТЭНов.
• Снижение ватной нагрузки: происходит при увеличении диаметра корпуса, что делает ТЭН более надежным.

Для ТЭНа диаметром 52 мм ватная нагрузка будет значительно ниже, что способствует:

• Увеличению надежности и сроку службы.
• Снижению температуры изоляции.
• Возможности работать в условиях пиковых нагрузок.

Срок службы и гарантия

Согласно анализу серийных ТЭНов, срок службы сухих ТЭНов составляет от 5 до 10 лет при корректной эксплуатации. Гарантийный период варьируется от одного до трёх лет в зависимости от производителя. На долговечность ТЭНа влияют следующие факторы:

• Качество исходной воды (жёсткость, примеси).
• Стабильность напряжения в сети.
• Режим эксплуатации (циклический или постоянный).
• Соответствие монтажу и подключению производственным требованиям.

Совместимость и замена

ТЭН 1500-2000 Вт, 440V, 665 мм может использоваться как:

• Прямая замена: для совместимых моделей промышленных водонагревателей.
• Универсальный элемент: для систем собственной разработки благодаря стандартным размерам.
• Запасная часть: для оборудования известных брендов.

Безопасность и требования при установке

При установке и эксплуатации ТЭНов мощностью 1500-2000 Вт требуется соблюдать следующие требования:

• Класс защиты IP44 или выше для влажных помещений.
• Обеспечение отсутствия прямого контакта с водой.
• Правильное заземление для трёхфазных систем.
• Установка защитных устройств, таких как тепловые реле и автоматические выключатели.
• Соответствие сечения провода: для 1500-2000 Вт на 440V применяется сечение не менее 2,5 мм².

Сравнение с альтернативными типами ТЭНов

Сухой ТЭН мощностью 1500-2000 Вт на напряжение 440V с диаметром 52 мм и длиной 665 мм — это мощный нагревательный элемент, способный эффективно работать в различных промышленных системах. Четкое понимание технических характеристик и областей применения позволяет обеспечить уверенность в его надежной работе. Далее рассмотрим дополнительные аспекты, такие как экономические показатели и способы эффективного использования данного оборудования.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Экономические показатели и эффективность использования

При выборе и эксплуатации ТЭНа мощностью 1500-2000 Вт на 440 В важно учитывать не только его технические характеристики, но и экономические аспекты, такие как стоимость эксплуатации, эффективность нагрева и возможные затраты на обслуживание. Данные факторы значительно влияют на общую рентабельность инвестиции в данный нагревательный элемент.

Эффективность энергозатрат

Сухие ТЭНы благодаря своей конструкции обеспечивают высокую эффективность преобразования электрической энергии в тепло. Учитывая, что отсутствует контакт с нагреваемой средой, минимизируются потери энергии из-за образования накипи или коррозии. Это позволяет значительно снизить затраты на электроэнергию, особенно в системах с большими объемами нагреваемых жидкостей.

Производительность и окупаемость

Сухие ТЭНы с мощностью от 1500 до 2000 Вт могут достигать температуры нагрева, необходимой для эффективного распределения в системах водоснабжения или отопления, что дает возможность обеспечить высокую производительность. За счет этого, время окупаемости инвестиций сокращается. При операционных расходах менее 5% от стоимости приобретения ТЭНа, рентабельность может составлять более 15% годовых.

Монтаж и сервисное обслуживание

Правильный монтаж и регулярное сервисное обслуживание ТЭНа играют значимую роль в его долговечности и надежности. Следование инструкциям по установке и эксплуатации, а также выполнение планового обслуживания помогут избежать неожиданных поломок и повысить срок службы устройства.

Рекомендации по монтажу

• Проверка совместимости: перед установкой убедитесь, что ТЭН соответствует требованиям конкретной системы.
• Качество подключения: используйте только сертифицированные соединения и следуйте всем стандартам безопасности.
• Контроль заземления: позаботьтесь о надёжном заземлении системы, чтобы избежать электрических замыканий.

Планирование обслуживания

Рекомендуется организовать регулярные проверки для предотвращения возможных неисправностей:

• Проверка целостности изоляции и состояния подключения.
• Контроль за состоянием электрических соединений и терминалов.
• Регулярная диагностика параметров работы (температура, ток, напряжение).

Проблемы и устранение неисправностей

В процессе эксплуатации ТЭНа могут возникнуть различные неисправности. Важно своевременно их выявлять и устранять, чтобы избежать серьёзных поломок:

Распространённые проблемы

• Недостаточный нагрев: может быть вызван неправильным подключением или поломкой самого элемента.
• Перегрев: часто связан с недостаточной мощностью системы или неэффективным распределением тепла.
• Проблемы с электрическими соединениями: ослабление соединений может привести к увеличению сопротивления и, как следствие, перегреву.

Методы диагностики

Для выявления неполадок в работе ТЭНа рекомендуются следующие методы:

• Использование мультиметра для проверки целостности электрических цепей.
• Проверка температуры нагрева в различных точках системы.
• Анализ данных о работе устройства, если система оснащена автоматизированными средствами контроля.

Перспективы использования и инновации

С учетом актуальных технологий и инноваций в области нагреваемых систем, у сухих ТЭНов будущая перспектива. Улучшения в материалах, дизайне и долговечности способны сделать их успешными участниками рынка.

Технологические инновации

Постоянный прогресс в области новых материалов и технологий предоставит возможность значительно улучшить характеристики ТЭНов:

• Эрдолины и композиты: использование новых материалов может повысить стойкость к коррозии и увеличить срок службы.
• Системы контроля и автоматизации: внедрение IoT и автоматизированных систем может значительно улучшить управление и мониторинг за работой устройства.

Экологические аспекты

Современные промышленные стандарты требуют внимания к экологии. Применение эффективных нагревательных систем, таких как сухие ТЭНы, помогает минимизировать потребление энергии и, соответственно, снижает влияние на окружающую среду.

Современные испытания и исследования показывают, что инновационные подходы в проектировании и эксплуатации таких нагревательных элементов делают их ещё более привлекательными для бизнеса и частных пользователей.
