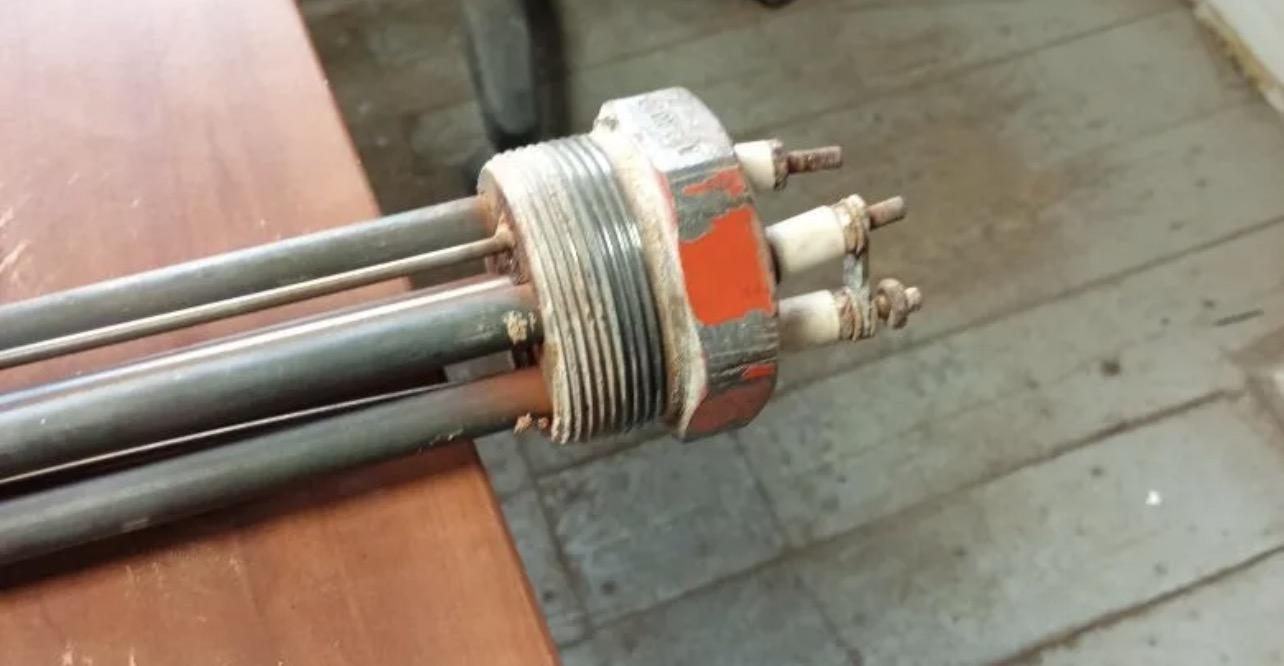

Тэн сухой, устанавливается в колбу. H 18мм . S 64мм. h 25мм. D 11 мм. M 60мм. L 1200мм. Напряжение240v. Мощность 6кватт. 2 по 3кватт.
Тэн сухой, устанавливается в колбу. H 18мм . S 64мм. h 25мм. D 11 мм. M 60мм. L 1200мм. Напряжение240v. Мощность 6кватт. 2 по 3кватт.
Конструкция и принцип работы
Сухой ТЭН состоит из никель-хромовой спирали (80/20), закреплённой на огнеупорных керамических изоляторах внутри герметичной колбы из нержавеющей стали AISI 304 или 08Х18Н10. Эта конструкция позволяет эффективно передавать тепло косвенно: спираль нагревает воздух или песок внутри, в то время как колба производит нагрев жидкости снаружи, что обеспечивает высокую безопасность эксплуатации.
Типы заполнителей колбы
- Воздушный: Пустое пространство для максимальной температуры (до 800°C).
- Масляный: Используется масло для равномерного теплоотвода (до 400°C для масла).
- Песчаный: Кварцевый песок обеспечивает диэлектрическую защиту и повышенную теплопроводность, минимизируя короткое замыкание при перегорании.
Преимущества колбы заключаются в исключении накипи, коррозии и пробоя на корпус, а также в возможности замены без необходимости слива жидкости. Дополнительно магниевый анод защищает бак от коррозии, что увеличивает срок службы устройства.
Преимущества и особенности эксплуатации
- Безопасность: Нет прямого контакта с жидкостью, высокая устойчивость к агрессивным средам (кислоты, масла).
- Эффективность: КПД выше 90%, мощность ниже на 20–30% по сравнению с мокрыми ТЭНами для долговечности.
- Обслуживание: Легкая замена и возможность очистки колбы от накипи без необходимости разборки.
- Ресурс: Срок службы 5000–10000 часов, что в 2–3 раза дольше, чем у мокрых ТЭНов при правильной эксплуатации.
- Ограничения: Рекомендуется использование в емкостях свыше 50 л и минимальный диаметр колбы от 42 до 64 мм.
Сравнение с аналогами
| Тип ТЭНа | Мощность (кВт) | Длина (мм) | Удельная мощность (Вт/см²) | Применение | Цена (ориент.) |
|---|---|---|---|---|---|
| Сухой в колбе (данный) | 6 (2×3) | 1200 | 5–9 | Вода/масло, бойлеры | Средняя |
| Мокрый погружной | 24 (6×4) | 1200 | 59,7 | Промышленность | Высокая |
| Блок ТЭНБ 6 кВт | 6 | 425 | ~14 | Водонагреватели | Низкая |
| Керамический 0,4 кВт | 0,4 | 150 | 9 | Малые емкости | Низкая |
Установка и монтаж
Пошаговая инструкция
- Подготовка: Важно проверить герметичность колбы и наличие анода. Используйте нужные инструменты: ключ, тестер, герметик.
- Монтаж: Вкрутите или приварите фланец (высота H=18 мм) в бак, учитывая, что погружная часть L=1200 мм должна полностью находиться в жидкости.
- Подключение: Напряжение 240 V, две секции по 3 кВт — используйте «треугольник» для 240 V или «звезда» для 380 V. Убедитесь, что холодная зона h=25 мм находится над уровнем жидкости.
- Безопасность: Установите термостат (30–110°C), защиту от сухого хода и заземление. Избегайте перегрева выше 600°C.
- Проверка: Убедитесь, что ток составляет 25 A (при 6 кВт/240 V) и наблюдайте за равномерным нагревом.
Типичные ошибки включают превышение мощности, что может привести к деформации колбы, а также установку в малые баки, что нежелательно.
Применение в различных отраслях
- Бытовое: Водонагреватели (Thermex, Electrolux), посудомойки (6 кВт, 240 V).
- Промышленное: Нагрев масла/воды в резервуарах, гальваника, печи (до 72 бочек).
- Специальное: Обогрев приводов (аналог ТЭН-240Б-13), воздух (>6 м/с обдув).
- Регионы поставки: Широкая сеть от Владивостока до Севастополя.
На следующем этапе рассмотрим тепловую мощность, выбор оборудования и рекомендации по производителям, а также актуальные новости и тренды на рынке, связанные с сухими ТЭНами в колбе.
Расчеты и рекомендации
Тепловая мощность
Сухой ТЭН мощностью 6 кВт способен эффективно нагреть до 600 литров воды с начальной температурой 20°C до 60°C всего за 1 час, при условии, что будут минимизированы тепловые потери. Важно учитывать, что такой подъем температуры может варьироваться в зависимости от условий наблюдения и внешних факторов, таких как эффективность изоляции и первоначальная температура.
Выбор оборудования
При выборе ТЭНа для определенной задачи следует учитывать различные аспекты:
- Для воды: Рекомендуется использовать устройство с удельной мощностью до 9 Вт/см².
- Для масла: Убедитесь, что максимальная мощность составляла менее 6 Вт/см², чтобы избежать перегрева.
Производители
На российском рынке можно выделить несколько компаний, специализирующихся на производстве сухих ТЭНов в колбах:
- Элемаг ТПК
- Tehnonagrev
- Petroten
Возможность заказа ТЭНов под специфические параметры также значительно расширяет выбор и позволяет находить решения для уникальных задач.
Новости и тренды
Актуальным трендом является переход к использовании керамических ТЭНов, что связано с увеличением экологических требований и эффективностью работы. Также на 2024 год намечен выпуск композитных печей, которые будут использовать более современные материалы и технологии.
Дополнительные факты
Материалы
Современные ТЭМы изготавливаются из высококачественных материалов. Колба, выполненная из стали AISI 304, устойчива к коррозии и способна выдерживать температуры до 900°C. Спираль из никель-хромового сплава (NiCr 80/20) обеспечивает надежность и долгий срок службы устройства.
Кастомизация
Для специфических потребностей возможна кастомизация ТЭНов, включая увеличение длины более 1000 мм и изменение напряжения до 3×400 V, что делает эти устройства гибкими и адаптивными к различным условиям эксплуатации.
Экология
Поставка устройств с низким уровнем образования накипи и отходов является существенным фактором при выборе ТЭНов. Использование песчаной прослойки также способствует увеличению защиты устройства от коррозии и короткого замыкания.
Сравнение с оребренными ТЭНами
Сравнительно с оребренными ТЭНами, ТЭНы в колбе работают гораздо тише и обладают значительно большим сроком службы, что делает их более привлекательными для широкого спектра aplicaciones.
Экспертное мнение
Мнения экспертов подчеркивают, что колба значительно продлевает срок службы устройства, обеспечивая снижение мощности и уменьшение вероятности перегрева, что является важным требованием в современных системах отопления и нагрева.
Итог: сферы применения и значимость
Сухие ТЭНы в колбе находят свое применение в различных отраслях, включая бытовое, промышленное и специальные области. Их высокая эффективность и безопасность позволяют использовать их в самых различных условиях, начиная от водонагревателей до систем обогрева промышленных установок.
В следующем разделе мы более детально рассмотрим примеры практического применения, а также опыт пользователей в работе с такими ТЭНами, чтобы вы смогли лучше понять их значение в современном производстве и быту.
