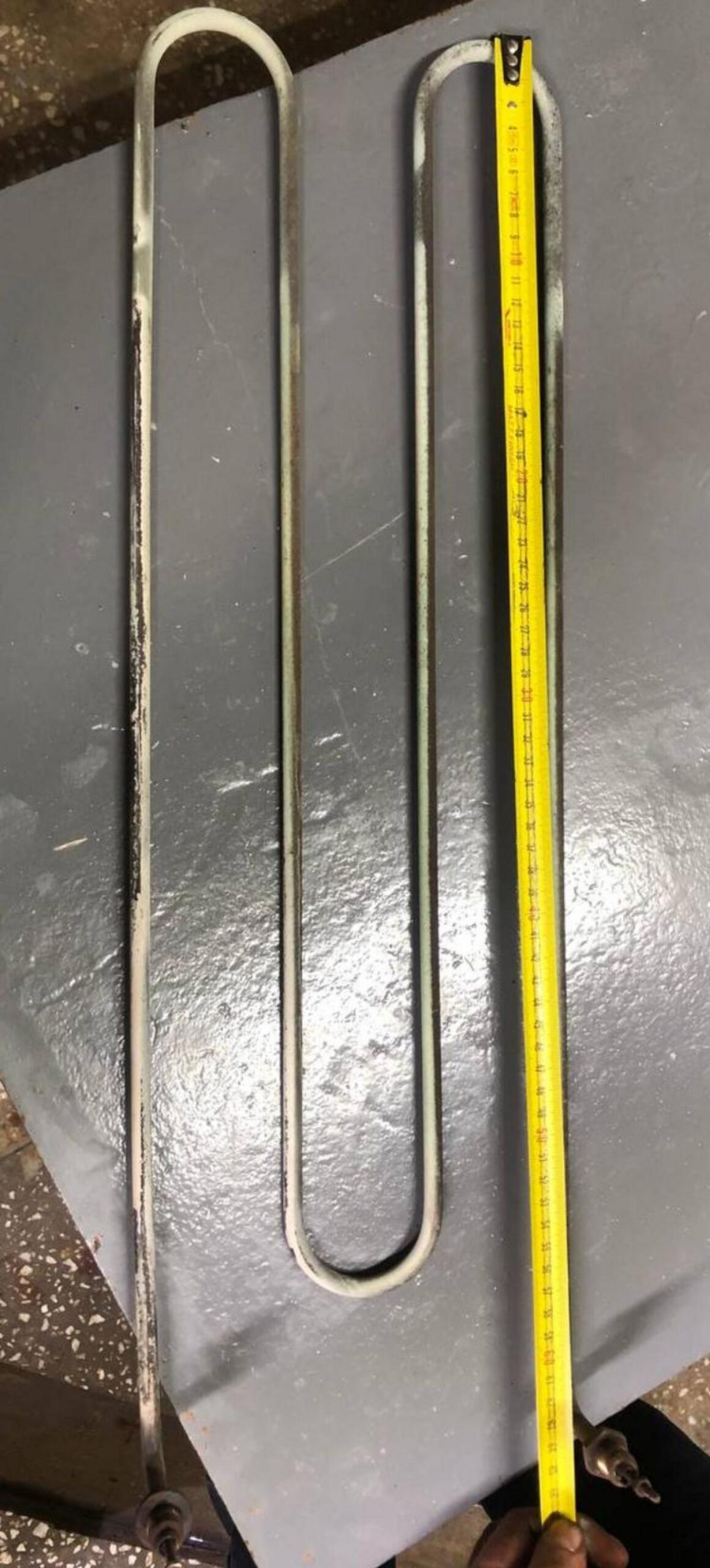

Тэн сухой. Мощность 1 кВт, напряжение 380v. 4 шт с изгибом к болтовому соединению 40 мм и 4 шт 80мм. Расстояние между концами ТЭНа 180 мм.

# Сухой ТЭН мощностью 1 кВт на 380В с изгибом: полный анализ конфигурации и применения

Сухой ТЭН (Трубчатый ЭлектроНагреватель) мощностью 1 кВт на напряжение 380В — это специализированный промышленный нагревательный элемент, спроектированный для эксплуатации в трёхфазных электрических сетях. Он обеспечивает повышенную надёжность и стабильность рабочего процесса по сравнению с аналогичными устройствами, рассчитанными на меньшее напряжение. Рассматриваемая конфигурация, включающая восемь элементов с различными углами изгиба (40 мм и 80 мм) и фиксированным расстоянием между концами в 180 мм, является заказным решением, ориентированным на интеграцию в специфическое промышленное оборудование.

Технические характеристики сухого ТЭНа 1 кВт на 380В

Напряжение 380В является ключевым параметром, позволяющим подключать нагреватель к стандартной трёхфазной сети. Это обеспечивает ряд преимуществ: распределение электрической нагрузки между тремя фазами снижает общий ток на каждой фазе, что минимизирует нагрев проводников, уменьшает потери энергии и продлевает срок службы электропроводки. Кроме того, трёхфазное питание гарантирует более стабильное электроснабжение, снижая риск сбоев, вызванных перепадами напряжения.

Материалы и конструкция

• Основной материал корпуса: Нержавеющая сталь (например, AISI 304, AISI 316). Этот выбор обусловлен высокой устойчивостью к коррозии, агрессивным средам и температурным воздействиям, что критически важно для долговечности элемента в промышленных условиях.
• Диаметр трубок: Варьируется в диапазоне от 8 мм до 13 мм. Этот параметр влияет на площадь поверхности теплообмена и плотность мощности (ватт на квадратный сантиметр поверхности), что, в свою очередь, определяет эффективность нагрева и допустимую температуру эксплуатации.
• Длина нагревательного элемента: Стандартные размеры составляют от 300 мм до 600 мм, однако для специфических применений возможно изготовление элементов нестандартной длины, что достигается путём гибки трубки.

Надёжность и долговечность

• Ресурс эксплуатации: Для качественных ТЭНов, изготовленных с соблюдением технологических норм, ресурс обычно составляет от 5 000 до 20 000 часов активной работы. Этот показатель сильно зависит от условий эксплуатации (температура, среда, вибрации, качество электропитания) и конструктивных особенностей.
• Материалы: Использование высококачественных материалов для оболочки (нержавеющая сталь), нагревательного сплава (нихром) и электроизолирующего наполнителя (оксид магния) обеспечивает устойчивость к перегреву, механическим нагрузкам и химическим воздействиям, минимизируя риск преждевременного выхода из строя.

Особенности изогнутой конфигурации с болтовым соединением

Специфическая конфигурация, включающая восемь ТЭНов с различными параметрами изгиба, разработана для точного соответствия геометрическим требованиям конкретного технологического оборудования. Наличие двух типов изгиба (40 мм и 80 мм) при общем расстоянии между концами в 180 мм позволяет оптимизировать размещение нагревательных элементов внутри рабочего объёма, обеспечивая равномерное распределение тепловой энергии.

Такая конструкция, часто реализуемая в U-образной или секционной форме, критически важна для:

• Оптимизации размещения: Изгиб облегчает интеграцию в ограниченные пространства промышленных печей, сушильных камер или других установок.
• Равномерного распределения тепла: Геометрия изгиба позволяет точно позиционировать нагревательные элементы для создания оптимального теплового поля в рабочем объёме, избегая локальных перегревов или холодных зон.
• Надёжного монтажа: Болтовое соединение обеспечивает фиксированное и устойчивое крепление элементов к корпусу оборудования, исключая их смещение во время эксплуатации, что важно для безопасности и эффективности.

Области применения и промышленное назначение

Сухие ТЭНы с подобной специализированной конфигурацией находят применение в различных отраслях промышленности, где требуется точное и надёжное управление температурным режимом:

• Пищевая промышленность: Применяются в подовых печах для выпечки хлебобулочных и кондитерских изделий, где критически важна равномерность нагрева теста и обеспечена гигиеничность конструкции. Воздушные сухие ТЭНы также используются в камерах для сушки и конвекционного обжаривания продуктов.
• Сушильные линии и промышленные печи: Являются основным элементом нагрева воздушного потока или технологических газов в установках для сушки древесины, текстиля, лакокрасочных покрытий, а также в металлургических и керамических печах.
• Системы отопления и горячего водоснабжения: Используются в промышленных бойлерах, теплообменниках и системах жидкостного отопления, где требуется высокая производительность и долговечность.
• Термообработка: В установках для закалки, отпуска и отжига металлов, где необходимо поддерживать стабильный температурный режим в широком диапазоне.

Технические преимущества сухого ТЭНа в данной конфигурации

• Энергоэффективность: Герметичная конструкция обеспечивает минимизацию тепловых потерь. Использование специальных материалов и оптимизированная площадь поверхности способствуют высокой скорости и равномерности теплопередачи. В случае масляных сухих ТЭНов (где ТЭН помещён в масляный контур), эффективность теплопередачи дополнительно повышается за счёт конвекционных процессов в жидкости.
• Надёжность и безопасность: Герметичная оболочка ТЭНа предотвращает прямой контакт нагревательного элемента с рабочей средой, что исключает риск короткого замыкания, возгорания и снижает вероятность механических повреждений. Болтовое соединение обеспечивает механическую прочность и предотвращает нежелательное перемещение ТЭНа.
• Легкость обслуживания: Модульная конструкция позволяет производить замену отдельных элементов без необходимости полной разборки всего нагревательного блока или технологического оборудования, что существенно сокращает время простоя и затраты на техническое обслуживание.

Параметры подключения и электротехнические характеристики

Подключение к сети 380В может быть реализовано двумя основными способами:

• «Треугольник» (Δ): Фазы подключаются к парам выводов ТЭНа, образуя замкнутый контур. Этот способ часто используется, когда сопротивление одного элемента ниже, чем требуется для стандартного подключения «звезда».
• «Звезда» (Y): Один вывод каждого ТЭНа соединяется в общую точку (нейтраль), а другие выводы подключаются к фазам сети. Этот метод является более распространённым для равномерного распределения нагрузки и обеспечения стабильности.

Для каждого элемента мощностью 1 кВт при напряжении 380В ток будет рассчитываться по формуле: I = P / (U * √3), где P — мощность (1000 Вт), U — линейное напряжение (380 В). Ток по каждой фазе будет распределён равномерно, минимизируя нагрузку на отдельные провода и коммутационные аппараты.

Стандартизация и типы контактов

Широкий спектр стандартных и заказных решений для монтажа и подключения обеспечивает универсальность применения:

• Типы монтажа и соединений:
  • Штуцеры: Используются для гидравлического подключения в системах с жидкостями, обеспечивая герметичное соединение.
  • Фланцы: Стандартные фланцевые соединения (например, по ГОСТ или DIN) облегчают интеграцию в трубопроводы и ёмкости, требующие быстрого демонтажа.
  • Резьбовые соединения: Наиболее распространённые варианты — M6, M8, M10 (в зависимости от диаметра трубки ТЭНа), обеспечивающие простое и надёжное вкручивание в соответствующее резьбовое отверстие.
  • Болтовые соединения: Как в рассматриваемом случае, позволяют непосредственно крепить ТЭН к поверхности оборудования с помощью болтов и гаек (часто с использованием шайб), обеспечивая высокую механическую фиксацию.
• Материалы контактов и клемм:
  • Медные или латунные клеммы: Высокая электропроводность этих материалов снижает переходное сопротивление в месте соединения, минимизируя потери тепла и риск перегрева.
  • Клеммы под разъём 6,3 мм: Стандартизированные клеммы обеспечивают удобство и надёжность подключения с помощью соответствующих разъёмов, применяемых в системах автоматизации и управления.

Особенности конструкции с расстоянием между концами 180 мм

Фиксированное расстояние в 180 мм между концами нагревательной трубки ТЭНа является определяющим фактором для его пространственной ориентации и габаритов при установке. Это расстояние напрямую влияет на:

• Площадь охватываемого пространства: Размер 180 мм часто оптимален для интеграции в среднегабаритные промышленные печи или установки, где требуется компактное размещение нагревательного блока.
• Равномерность прогрева: Позволяет создавать заданное расстояние между параллельными или парными секциями нагревателей, что способствует формированию однородного теплового поля и предотвращает зоны с избыточным или недостаточным прогревом.
• Комплектное решение: Комплект из восьми ТЭНов, где четыре имеют изгиб 40 мм, а четыре — 80 мм, может быть сконфигурирован для создания симметричной и сбалансированной нагревательной системы. Такая конструкция часто предусматривает установку в два ряда, где элементы располагаются друг напротив друга для максимальной эффективности обогрева.

Итоговая мощность такого блока из восьми элементов составит 8 кВт при параллельном подключении. При необходимости возможно разделение на модули меньшей мощности, например, по 2 кВт, состоящие из двух ТЭНов, для сегментарного управления температурой.

Преимущества выбранной конфигурации

• Модульность и адаптивность: Наличие четырёх пар элементов с разными углами изгиба позволяет гибко адаптировать нагревательный блок к специфической геометрии рабочего пространства оборудования, обеспечивая максимальное покрытие и равномерность теплопередачи.
• Универсальность болтового соединения: Этот тип крепления обеспечивает высокую механическую прочность и стабильность, исключая вибрационное воздействие на соединения. Кроме того, оно упрощает процесс монтажа и демонтажа, не требуя сварки или специализированных инструментов.
• Оптимальная мощность: Каждый элемент мощностью 1 кВт обеспечивает достаточную теплопроизводительность для широкого спектра промышленных задач, сохраняя при этом умеренное энергопотребление. Возможность индивидуального управления каждым элементом (при наличии соответствующих контроллеров) позволяет тонко регулировать температурный режим и экономить энергию.
• Трёхфазное питание (380В): Обеспечивает высокую стабильность работы, снижение нагрузки на электросеть и повышение общей надёжности системы, что является критическим фактором для непрерывных производственных циклов.

Рекомендации при использовании

Для обеспечения максимальной эффективности, долговечности и безопасности эксплуатации данного типа нагревательных элементов необходимо соблюдать следующие рекомендации:

• Распределение нагрузки: Убедитесь, что электрическая нагрузка равномерно распределена между всеми фазами трёхфазной сети и между всеми восемью элементами.
• Техническое обслуживание: Проводите регулярные проверки состояния ТЭНов, контактов и креплений. Интервалы обслуживания должны соответствовать рекомендациям производителя и условиям эксплуатации. Ожидаемый ресурс 5 000–20 000 часов предполагает плановое обслуживание.
• Совместимость монтажа: Перед установкой проверьте соответствие крепежных отверстий на оборудовании и болтовых соединений ТЭНов (М6 или М8).
• Проверка электроснабжения: Перед первым включением и после любого обслуживания убедитесь в правильности подключения фаз и отсутствии перекоса фаз, который может привести к неравномерному нагреву и повреждению элементов.

Данная конфигурация сухих ТЭНов представляет собой высокоэффективное, надёжное и адаптируемое решение для промышленных систем, где требуется точный контроль температуры и стабильность работы в интенсивных условиях эксплуатации.

Анализ конфигурации и технических характеристик является основой для понимания потенциала нагревательного элемента. Однако для успешной интеграции и достижения максимальной отдачи необходима детальная проработка вопросов внедрения, оптимизации процессов и оценки экономических эффектов. Следующий раздел посвящён продвинутым аспектам применения, включая практические подходы к реализации и оценку эффективности.

Продвинутая практика и внедрение

Внедрение специализированных нагревательных систем, таких как описанные сухие ТЭНы мощностью 1 кВт на 380В, требует комплексного подхода. Помимо понимания технических характеристик, необходимо учитывать архитектуру существующих систем, интеграцию с автоматикой, а также потенциальные экономические выгоды и риски. Эффективное управление нагревательным процессом напрямую влияет на производительность, качество конечного продукта и операционные расходы.

Ключевые понятия и терминология

• Плотность мощности (Surface Power Density, SPD): Количество тепловой энергии, выделяемой единицей площади поверхности нагревательного элемента (Вт/см²). Оптимальная SPD обеспечивает быстрый нагрев без перегрева и преждевременного износа.
• Коэффициент теплопередачи (K): Скорость передачи тепла от нагревательного элемента к среде. Зависит от материалов, конструкции и режима теплообмена (конвекция, излучение, теплопроводность).
• Коэффициент использования мощности (Power Utilization Factor, PUF): Отношение фактической полезной мощности, переданной среде, к общей потребляемой мощности ТЭНа.
• Total Cost of Ownership (TCO): Общая стоимость владения, включающая первоначальные затраты на приобретение и установку, а также эксплуатационные расходы (энергопотребление, обслуживание, ремонт, замена) за весь жизненный цикл оборудования.
• ROI (Return on Investment): Окупаемость инвестиций. Показатель, отражающий прибыльность инвестиций в процентном выражении, рассчитываемый как отношение чистой прибыли к затратам на инвестиции.

Сравнительная таблица: Подходы к интеграции систем нагрева

При выборе и внедрении систем нагрева важно учитывать различные факторы, от стоимости до сложности интеграции. Рассмотрение нескольких подходов позволяет принять обоснованное решение.

Примечание: Оценка TCO и ROI является предварительной и должна проводиться для каждого конкретного проекта с учётом тарифов на электроэнергию/газ, стоимости обслуживания и ожидаемого срока службы. Например, при тарифе на электроэнергию 5 руб/кВт*ч, работа 8 кВт ТЭНа в течение 8 часов в сутки обойдётся в 320 руб/сутки. Срок службы в 10 000 часов при таком режиме работы означает, что только энергопотребление составит 3 200 000 руб. Инвестиции в более энергоэффективное оборудование могут окупиться за счёт снижения этой статьи расходов.

Пошаговая реализация

Интеграция системы сухих ТЭНов 1 кВт на 380В требует структурированного подхода:

Этап 1: Проектирование и подбор

• Анализ требований: Определение необходимой мощности, температурного режима, объёма нагреваемой среды, допустимой плотности мощности (SPD) и требуемой равномерности прогрева.
• Геометрическое моделирование: Создание 3D-модели установочного пространства для точного определения оптимального расположения и конфигурации ТЭНов (углы изгиба, расстояние между элементами).
• Расчёт тепловых нагрузок: Определение теплопотерь системы для точного расчёта требуемой мощности и оптимизации SPD.
• Выбор материалов: Подтверждение выбора материалов корпуса (нержавеющая сталь) и других компонентов на основе условий эксплуатации (температура, агрессивность среды).
• Спецификация: Формирование детальной спецификации на изготовление ТЭНов, включая все размеры, типы соединений и электрические параметры.

Этап 2: Изготовление и контроль качества

• Производство: Изготовление ТЭНов согласно утверждённой спецификации.
• Испытания: Проведение заводских испытаний:
  • Испытание на сопротивление изоляции: Проверка диэлектрических свойств наполнителя (оксида магния).
  • Испытание на электрическую прочность: Проверка изоляции под высоким напряжением.
  • Измерение мощности: Проверка соответствия фактической мощности заявленной при заданном напряжении.
• Сертификация: При необходимости получение сертификатов соответствия.

Этап 3: Монтаж и пусконаладка

• Подготовка оборудования: Обустройство посадочных мест, подключение электропитания.
• Установка ТЭНов: Монтаж элементов с использованием болтовых соединений, обеспечение герметичности (при необходимости).
• Подключение к системе управления: Интеграция с терморегуляторами, ПЛК (Программируемый Логический Контроллер) или другими системами автоматизации.
• Первый пуск: Постепенный вывод системы на рабочий режим под контролем температуры и потребляемого тока.
• Настройка параметров: Калибровка датчиков температуры, регулировка режимов работы системы управления.

Этап 4: Эксплуатация и обслуживание

• Мониторинг: Постоянный контроль параметров работы (температура, ток, напряжение, состояние изоляции).
• Регламентное ТО: Периодические осмотры, чистка, проверка контактов, тестирование изоляции (рекомендуется проводить не реже 1 раза в 6-12 месяцев).
• Ремонт и замена: При выявлении неисправностей — своевременная замена вышедших из строя элементов.

Кейсы/Паттерны

Кейс 1: SMB, Пекарня (Пищевая промышленность)

Задача: Равномерный прогрев рабочей камеры новой подовой печи для выпечки ремесленного хлеба. Требовалась высокая стабильность температуры (±1°C) и гигиеничность конструкции.

Решение: Использована конфигурация из 4-х заказных сухих ТЭНов мощностью 1 кВт каждый (общая мощность 4 кВт), подключенных к 380В через ПЛК с PID-регулятором. ТЭНы изготовлены из нержавеющей стали AISI 316L, имеют U-образную форму с оптимальным расстоянием между концами для равномерного обдува противней. Болтовые соединения обеспечены герметизирующими уплотнениями.

Результат: Достигнута стабильность температуры до ±0.8°C, что позволило снизить брак выпечки на 15% и увеличить выход готовой продукции на 8% за счёт более равномерного пропека. Повысилась скорость загрузки/выгрузки благодаря удобному доступу к нагревательным элементам.

Кейс 2: Enterprise, Производитель композитных материалов (Сушильные камеры)

Задача: Модернизация сушильных камер для отверждения полимерных композитов. Требовалось обеспечить точный контроль температуры в диапазоне 150-250°C с высокой равномерностью и минимальным риском перегрева. Старые открытые спирали показывали низкую энергоэффективность и были небезопасны.

Решение: Интегрирован блок из 8-ми сухих ТЭНов (суммарная мощность 8 кВт, 380В), подобранных по конфигурации для максимального покрытия камеры. Использованы ТЭНы с повышенной удельной мощностью, но с запасом по SPD для долговечности. Система управления – многозонный ПЛК с датчиками PT100 в каждом секторе.

Результат: Энергоэффективность увеличена на 25% за счёт лучшей теплопередачи и изоляции. Время сушки сокращено на 10% благодаря равномерному и точному прогреву. Полностью исключены случаи брака, связанные с неравномерным отверждением. Снижены риски возгорания.

Кейс 3: Регулируемая отрасль (Фармацевтика), Инкубаторы для клеточных культур

Задача: Создание высокоточных инкубаторов с возможностью поддержания температуры в диапазоне 30-40°C с отклонением не более ±0.2°C, при этом исключая прямое воздействие нагревателя на чувствительные биологические образцы.

Решение: Применены миниатюрные заказные сухие ТЭНы (например, 300 Вт, 220/380В, в зависимости от размера камеры) с прецизионной шлифовкой корпуса и особой формой изгиба для создания непрямого конвекционного нагрева. Материал – AISI 316L, все соединения выполнены с высочайшим классом герметичности. Система управления – специализированный медицинский термостат.

Результат: Достигнута стабильность температуры, соответствующая строгим фармацевтическим стандартам. Обеспечена полная стерильность и гигиеничность рабочего пространства. Уменьшен риск контаминации благодаря отсутствию прямого контакта с нагревательным элементом.
