Тэн резьбовой 42 мм: идеальное решение для вашего оборудования

Конструктивные особенности и принцип работы

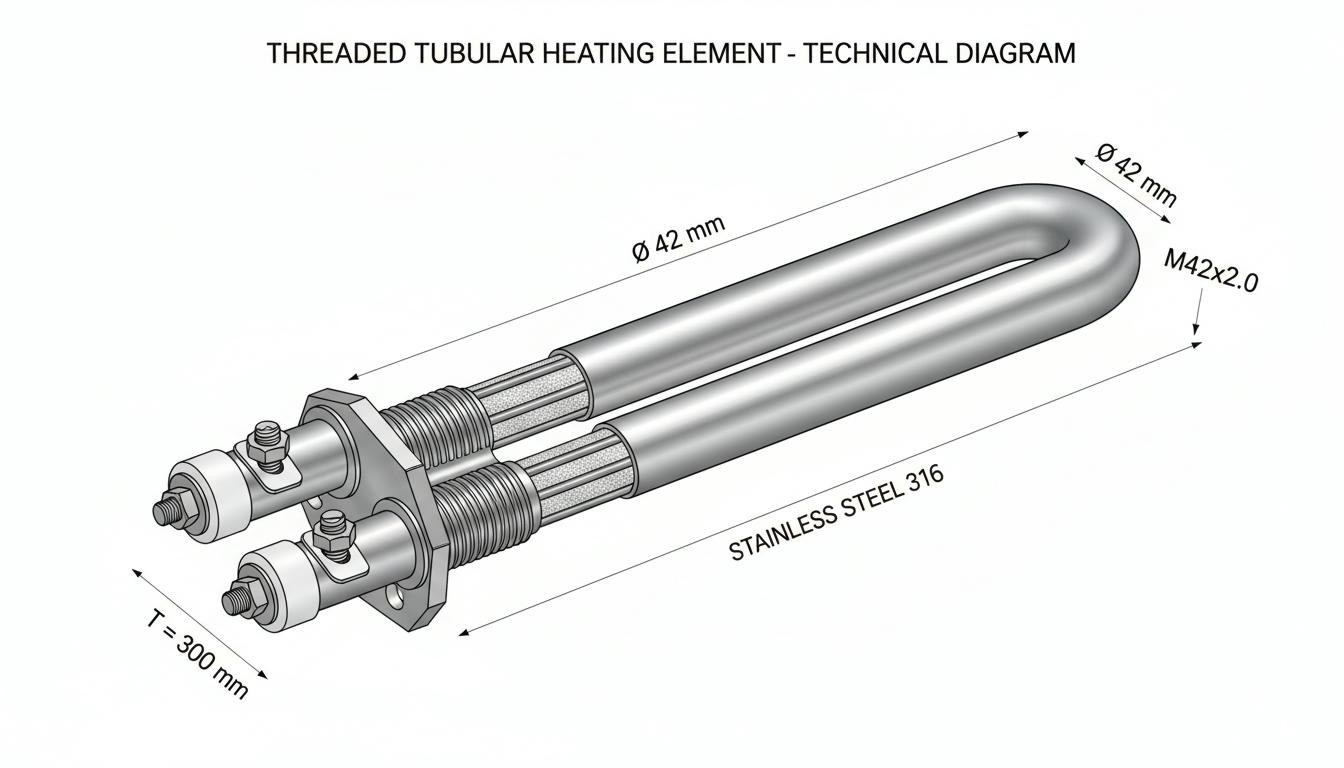

Резьбовой ТЭН 42 мм представляет собой трубчатый электронагреватель, в котором располагается нихромовая спираль, выполненная из материала Х20Н80. Этот компонент отличается высоким удельным сопротивлением и обеспечивает эффективное нагревание. Спираль помещена внутри коррозионностойкой металлической трубки диаметром 8–10 мм, которая заполнена изоляционным материалом, что гарантирует отличную теплопроводность и защиту от перегрева.

Фланец ТЭНа выполнен в виде гайки с резьбой G1¼ (диаметр 41–42 мм, шестигранник под ключ 45 мм). Это позволяет надежно фиксировать ТЭН в баке или емкости. Высота фланца составляет около 11 мм, а прокладки круглой или плоской формы толщиной 2–4 мм обеспечивают герметичность соединения.

Принцип работы ТЭНа заключается в следующем: при подаче электрического напряжения 220–380 В спираль нагревается и передает тепло жидкости, находящейся в баке. Для правильной работы необходимо, чтобы ТЭН был полностью погружен в нагреваемую среду, поскольку это предотвращает локальный перегрев. Многие модели включают в себя трубку под стержневой терморегулятор, место для магниевого анода и хомутовый разъем для удобного подключения. Длина ТЭНа варьируется от 275 до 340 мм, что делает его универсальным для различных объемов баков, от 30 л до 200 л и более.

Основные типы ТЭНов 42 мм

Существует несколько основных типов резьбовых ТЭНов, каждый из которых обладает своими характеристиками и подходит для определенных условий эксплуатации:

• RDT (прямой тип): Медная оболочка, прямая форма, мощность от 1200 до 2500 Вт. Нагрузка на 1 см² ниже, чем у гнутых аналогов, что обеспечивает более длительный срок службы. Подходит для компактных бойлеров.
• RCT (гнутый тип): Медная оболочка, U-образная форма, мощность от 1500 до 4000 Вт. Выше ватная нагрузка, лучше подходит для больших объемов. Практически все модели включают анод M6.
• Блочные варианты: Например, блок из трех ТЭНов по 1,5 кВт (общая мощность 4,5 кВт), подключение по схеме «звезда» для 230/380 В.

Преимущества резьбового ТЭНа 42 мм по сравнению с аналогами

Резьбовой ТЭН 42 мм выделяется рядом значительных преимуществ среди других фланцевых нагревателей:

• Компактность: Более мелкий диаметр (42 мм по сравнению с 64 мм у RF или 48 мм у RCA) облегчает установку в стандартные бойлеры.
• Простота монтажа: Винтовое крепление требует использования только ключа 45 мм, что исключает необходимость в сварке или специальных инструментах. Замена может занять всего 15–30 минут.
• Эффективность: Медь нагревает воду быстрее на 20–30% по сравнению со сталью, и создает меньше бракованных изделий, что также сопровождается гарантией до 6 месяцев.
• Надежность: Анод M6 предотвращает коррозию, а термостат защищает от перегрева. При правильной эксплуатации срок службы составляет 5–10 лет.
• Универсальность: Совместим с различными брендами, такими как Ariston, Thermex, Real, De Luxe, ISEA. Подходит для использования в чугунных радиаторах, бочках и автоклавах.
• Экономия: Доступные цены начинаются от 1500 рублей за 1,2 кВт. Аналоги китайского производства стоят дешевле итальянских, но часто уступают в качестве.

Поскольку резьбовые ТЭНы обеспечивают лучшую герметизацию по сравнению с мокрыми и более дешевы в обслуживании, они становятся оптимальным выбором для многих применений.

Области применения: от быта до промышленности

Резьбовой ТЭН 42 мм является универсальным решением для широкого спектра задач:

• Бытовые водонагреватели: Отдельные модели идеально подходят для бойлеров объемом от 30 до 200 л. Например, ТЭН мощностью 1,5–3 кВт способен нагреть 100 л воды за 1–2 часа.
• Емкости и бочки: Идеален для нагрева воды, антифриза, растворов в различного рода контейнерах. Модели с терморегулятором (1500–3000 Вт) поддерживают стабильную температуру.
• Промышленность: Используется для очистки оборудования, нагрева жидкостей в хлебозаводах, медицинских автоклавов, инкубаторов с точным контролем температуры.
• Души и котлы: Применим для душевых систем, электрокотлов и радиаторов, особенно в блочной конфигурации для мощных систем.
• Специальные применения: Используется в стиральных и посудомоечных машинах, сушилках и конвекторах.

В следующей части статьи мы рассмотрим, как правильно выбрать и установить резьбовой ТЭН 42 мм, чтобы обеспечить его эффективную работу в различных условиях.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Как выбрать и установить ТЭН резьбовой 42 мм

При выборе резьбового ТЭНа 42 мм важно учитывать несколько ключевых параметров, чтобы обеспечить его эффективную работу и долговечность.

Критерии выбора

• Мощность: Определите необходимую мощность в зависимости от объема вашего бака. Рекомендуемая мощность составляет 1,2–1,5 кВт для баков объемом 30–50 л, от 2 до 3 кВт — для 80–120 л, и более 4 кВт для промышленных установок.
• Тип жидкости: Выберите материал, исходя из типа жидкости. Медь идеальна для чистой воды, в то время как нержавеющая сталь будет лучшим выбором для жесткой или агрессивной жидкости.
• Размер бака: Убедитесь, что длина ТЭНа соответствует размеру вашего бака. Для стандартных баков подойдет длина 275 мм, а для глубоких — 340 мм.
• Дополнительные функции: Рассмотрите возможность установки анода для защиты от коррозии и термостата для контроля температуры.
• Производитель: Исследуйте предложения от различных производителей. Устройства от известных брендов, как правило, имеют более высокое качество и гарантию.

Пошаговая инструкция по установке

1. Отключите электричество и полностью слейте жидкость из бака, чтобы избежать протечек.
2. С помощью ключа 45 мм открутите старый ТЭН и снимите прокладку.
3. Установите новую прокладку (композитную или резиновую, диаметром 42 мм) для обеспечения герметичности.
4. Вкрутите новый ТЭН вручную, затем затяните его ключом. Используйте момент 20–30 Нм, избегая чрезмерного усилия, чтобы не повредить резьбу.
5. При необходимости подсоедините анод M6 и термостат, а также подключите электрическую часть.
6. Заполните бак жидкостью, проверьте соединение на наличие протечек и включите устройство.

Не забывайте о том, что для установки вам понадобятся плоскогубцы, мультиметр и, что очень важно, средства индивидуальной защиты, такие как перчатки. Обеспечьте заземление, чтобы избежать аварийных ситуаций.

Типичные ошибки при установке

• Неполное погружение: Если ТЭН не будет полностью погружен в жидкость, это может привести к перегреву и его выходу из строя.
• Отсутствие анода: Установка без анода может привести к коррозии, что уменьшит срок службы устройства.
• Игнорирование термостата: Неправильная настройка или отсутствие термостата может вызвать перегрев и даже аварийные ситуации.

Советы по эксплуатации и обслуживанию

Для поддержания ТЭНа в хорошей рабочей форме и продления его срока службы, уделите внимание регулярному обслуживанию:

• Регулярная замена анода: Рекомендуется менять анод M6 не реже одного раза в год для предотвращения коррозии.
• Использование фильтров: Установка фильтров для воды поможет снизить количество накипи и загрязнений, что положительно скажется на работе ТЭНа.
• Специальные модели: Для промышленного использования рекомендуется рассмотреть возможность заказа кастомных моделей, чтобы учесть специфические условия эксплуатации.
• Правильное хранение: Храните ТЭН в сухом месте, защищенном от механических повреждений и воздействия агрессивных химических веществ.

Заботясь о регулярном обслуживании и соблюдая рекомендации по установке, вы сможете значительно увеличить срок службы резьбового ТЭНа 42 мм и добиться его максимальной эффективности в различных условиях.

Теперь, когда вы ознакомились с ключевыми аспектами выбора, установки и эксплуатации резьбового ТЭНа, можно перейти к более специфическим применениям и нюансам работы с этим универсальным элементом.
