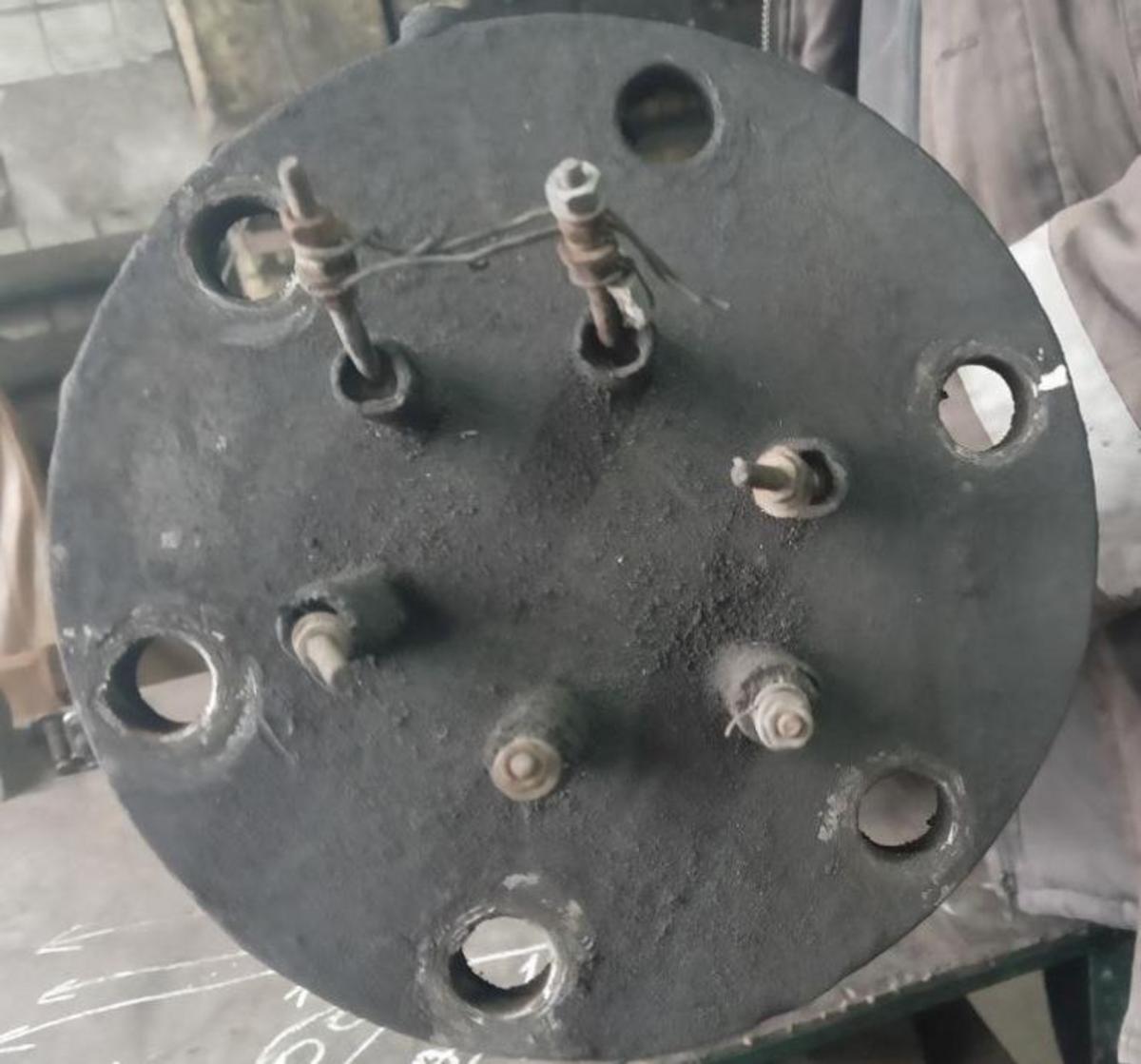

Тэн разогрева компрессного масла. Мощность 9 кВт

Трубчатый электронагреватель (ТЭН) мощностью 9 кВт: ключевой элемент оптимизации работы компрессорных систем

В современных промышленных циклах, где компрессорные станции выступают критически важным узлом, поддержание оптимального температурного режима компрессорного масла является не просто рекомендацией, а технологической необходимостью. ТЭН (трубчатый электронагреватель) мощностью 9 кВт представляет собой специализированное инженерное решение, предназначенное для превентивного подогрева и стабилизации вязкости смазочных материалов в компрессорных установках. Эта мера существенно снижает эксплуатационные риски, такие как преждевременный износ узлов, перегрев оборудования и образование нагара, обеспечивая стабильную текучесть масла для эффективной смазки, охлаждения и герметизации рабочих зазоров.

Функциональное значение компрессорного масла и необходимость его предварительного подогрева

Компрессорное масло играет многогранную роль в воздушных и газовых компрессорах, напрямую влияя на их производительность, ресурс и безопасность. Его ключевые функции включают:

• Смазка трущихся деталей: Обеспечивает снижение коэффициента трения, предотвращая износ и задиры в контактных зонах.
• Охлаждение: Отвечает за отведение до 80-85% тепла, генерируемого в процессе сжатия. Это позволяет снизить температуру внутри компрессорного блока с потенциальных 200°C до безопасных 85°C.
• Уплотнение зазоров: Формирует масляную пленку в рабочих зазорах (обычно 0,05-0,15 мм), что значительно повышает эффективность сжатия на 8-12% и минимизирует внутренние перетоки газа.
• Защита от коррозии и удаление отложений: Снижает риск возникновения коррозионных процессов и способствует вымыванию продуктов износа и загрязнений из системы.

В винтовых компрессорах масло активно впрыскивается непосредственно в камеру сжатия для приближения процесса к изотермическому, тогда как в поршневых системах оно циркулирует через выделенные контуры смазки и охлаждения. Без адекватного подогрева, особенно при температурах окружающей среды ниже 0°C, возникают системные проблемы:

• Загустение масла: Приводит к ухудшению его перекачиваемости, снижению эффективности теплообмена и затруднению запуска компрессора.
• Осаждение парафинов: Вызывает образование отложений в системе, что ухудшает циркуляцию, засоряет фильтры и сокращает расчетный ресурс оборудования, который в оптимальных условиях может достигать 40-60 тысяч часов.
• Пенообразование и образование конденсата: Некорректная вязкость масла может способствовать вспениванию, накоплению влаги и неконтролируемому уносу масла в пневмосистему, что негативно сказывается на качестве сжатого воздуха или газа.

Ключевым параметром для компрессорного масла является его термостабильность. Температура вспышки масла должна составлять +220…+240°C, а температура воспламенения — +190…+270°C. Эти показатели критичны для предотвращения нагарообразования и риска самопроизвольного возгорания. Использование ТЭНа мощностью 9 кВт позволяет оперативно довести большие объемы масла (например, в резервуарах или маслоотделителях) до оптимальной рабочей температуры в диапазоне 70-75°C, поддерживая ее с помощью интегрированного термостата.

Конструктивные особенности и принцип действия масляных ТЭНов

ТЭН, предназначенный для нагрева масла, представляет собой специализированный трубчатый электронагреватель, конструктивно адаптированный для работы в средах с высокой теплоемкостью и относительно низкой теплопроводностью. Отличительной чертой таких ТЭНов является пониженная плотность мощности на единицу длины (как правило, до 1-3 Вт/см² для масляных сред, в отличие от водных, где она может достигать 10-15 Вт/см²), что критически важно для предотвращения локального перегрева масла, его карбонизации и риска возгорания. Для промышленных систем, требующих 9 кВт, это означает применение более длинных или многоэлементных нагревателей с увеличенной площадью теплообмена.

Основные элементы конструкции ТЭНа для масла:

• Корпус (оболочка): Изготавливается из материалов с высокой коррозионной стойкостью, таких как медь, нержавеющая сталь или титан. Диаметр трубок варьируется от 8 до 16 мм, а длина может достигать 300-600 см для высокомощных систем. Выбор материала корпуса определяется типом компрессорного масла и условиями эксплуатации.
• Нагревательный элемент: Представляет собой никель-хромовую (нихромовую) спираль, которая является источником тепла. Она размещена внутри корпуса и изолирована от него диэлектрическим наполнителем.
• Диэлектрический наполнитель: Чаще всего используется оксид магния (MgO) — порошкообразный материал, обладающий отличными диэлектрическими свойствами и высокой теплопроводностью. Он обеспечивает электрическую изоляцию спирали от корпуса ТЭНа, одновременно эффективно передавая тепло к стенкам трубки.
• Заделка контакта: Ненагреваемый стержень, который выводится из корпуса ТЭНа для электрического подключения. Его длина варьируется в зависимости от конструкции и требований к монтажу, обеспечивая безопасное подключение вне нагреваемой зоны.
• Изгиб и форма: Для оптимального размещения в резервуарах и равномерного распределения тепла ТЭНы могут иметь различные формы — прямые, U-образные, спиральные или блочные.

Принцип работы основан на преобразовании электрической энергии в тепловую. Электрический ток, проходя через нихромовую спираль, вызывает ее нагрев. Тепло от спирали передается через диэлектрический наполнитель к корпусу ТЭНа, а затем — непосредственно в масло. Напряжение питания может варьироваться от 12 до 660 В, однако для систем мощностью 9 кВт обычно используется трехфазное подключение 380 В.

Особое внимание следует уделить сухим ТЭНам (также известным как керамические нагреватели), которые являются предпочтительным решением для минеральных компрессорных масел. Эти ТЭНы устанавливаются в специальные стальные или медные колбы, которые, в свою очередь, погружаются в масло. Преимущество сухих ТЭНов заключается в отсутствии прямого контакта нагревательного элемента с маслом, что минимизирует риск его локального перегрева, карбонизации и упрощает обслуживание (замену без слива масла). Эффективность сухих ТЭНов может достигать 4,5 Вт/см² (на поверхности керамического элемента), а температура внутри колбы — до 600°C, при этом температура колбы, контактирующей с маслом, строго регулируется. Для мощных систем в 9 кВт сухие ТЭНы обеспечивают стабильный и безопасный разогрев объемов масла от 500 до 5000 литров, поддерживая заданную температуру в диапазоне 70-200°C за счет точной регулировки плотности мощности в пределах 1-3 Вт/см² на поверхности, контактирующей с маслом.

Применение ТЭН 9 кВт в компрессорных системах и его преимущества

Интеграция ТЭНа мощностью 9 кВт в компрессорные системы обусловлена необходимостью обеспечения надежной и эффективной работы оборудования в различных эксплуатационных условиях, особенно в регионах с низкими температурами.

Основные сценарии применения:

• Разогрев масла в маслоотделителях: После прохождения цикла сжатия и отделения от сжатого воздуха/газа (как правило, с использованием центробежных и коалесцентных сепараторов), масло подогревается перед возвратом в компрессорный блок. Это предотвращает конденсацию влаги и вспенивание, которые могут негативно сказаться на смазывающих свойствах.
• Поддержание оптимальной вязкости в резервуарах: Для поршневых и винтовых компрессоров, особенно в масляных ресиверах или интегрированных масляных радиаторах, ТЭН обеспечивает постоянную температуру масла, гарантируя его готовность к работе.
• Обеспечение холодного пуска: В условиях низких температур окружающей среды холодный пуск компрессора без подогрева масла приводит к его загустению, повышенной нагрузке на двигатель и образованию конденсата. ТЭН позволяет быстро прогреть масло до 40-60°C, облегчая запуск и продлевая ресурс оборудования.
• Промышленные компрессоры: В винтовых компрессорах, где температура сжатия достигает 180-300°C, масло выполняет функцию отвода тепла. В поршневых компрессорах масло смазывает цилиндры и клапаны. ТЭНы обеспечивают стабильность масляной системы в обоих типах.

Интеграция и управление: Монтаж ТЭНа осуществляется путем врезки в стенку маслобака или резервуара через фланцевое или резьбовое соединение. Для автоматического поддержания заданной температуры (например, 70-75°C) обязательна установка термостата. Дополнительно система должна быть оснащена предохранителем от перегрева (срабатывание при температурах >200°C), что повышает безопасность эксплуатации. В компрессорных системах с непрерывной циркуляцией масла ТЭН часто устанавливается параллельно с масляным охладителем, обеспечивая гибкое управление температурным режимом.

Преимущества ТЭНа 9 кВт в сравнении с альтернативными решениями

Выбор ТЭНа мощностью 9 кВт как основного средства подогрева компрессорного масла обусловлен рядом существенных преимуществ, которые выделяют его на фоне других методов нагрева.

• Повышенная безопасность: Электрический нагрев исключает использование открытого огня, что минимизирует риски возгорания, особенно вблизи легковоспламеняющихся масляных сред (температура вспышки компрессорного масла обычно превышает 220°C).
• Энергоэффективность и стабильность: ТЭНы обеспечивают равномерный и контролируемый нагрев. Сухие керамические ТЭНы, в частности, накапливают тепло в керамике, что способствует снижению теплопотерь и более стабильному поддержанию температуры.
• Удобство обслуживания: Сухие ТЭНы позволяют осуществлять замену нагревательного элемента без необходимости слива большого объема масла из системы, что значительно сокращает время простоя и операционные издержки. Отсутствие прямого контакта с маслом также способствует чистоте рабочей среды.
• Долговечность и ресурс: При соблюдении правил эксплуатации и регулярном техническом обслуживании, ресурс ТЭНа может достигать 10-20 тысяч часов, что эквивалентно нескольким годам непрерывной работы.

Сравнительный анализ систем подогрева масла

Для принятия обоснованного решения о выборе нагревательного элемента важно рассмотреть различные существующие подходы и их применимость к задачам разогрева компрессорного масла, особенно в высокомощных конфигурациях 9 кВт.

Принимая во внимание фундаментальные принципы работы ТЭНа и его критическую роль в поддержании стабильности компрессорных систем, далее мы углубимся в практические аспекты внедрения, эксплуатации и обслуживания высокомощных 9 кВт нагревателей, а также рассмотрим экономическое обоснование их использования и успешные кейсы в различных отраслях.

Продвинутая практика и внедрение ТЭН 9 кВт в промышленные компрессорные системы

После детального изучения фундаментальных принципов работы и ключевых преимуществ ТЭНа мощностью 9 кВт, перейдем к практическим аспектам его внедрения и эксплуатации, которые имеют решающее значение для достижения максимальной эффективности и надежности компрессорного оборудования. Это охватывает архитектуру интеграции, стандартизированные процессы установки и требования к мониторингу.

Пошаговая реализация и интеграция ТЭН 9 кВт в систему

Эффективное внедрение ТЭНа 9 кВт требует системного подхода, включающего планирование, монтаж, подключение и тестирование. Ниже представлен алгоритм действий, ориентированный на минимизацию рисков и обеспечение долгосрочной стабильности работы.

1. Этап планирования и подготовки (0-1 неделя):
   • Анализ потребностей: Определить точный объем масла в системе (например, в маслоотделителе или основном резервуаре), который подлежит разогреву. Рассчитать требуемое время разогрева и существующие теплопотери.
   • Совместимость материалов: Проверить совместимость материала корпуса ТЭНа (нержавеющая сталь, медь, титан) с используемым компрессорным маслом (минеральное, полусинтетическое, синтетическое) согласно рекомендациям производителя оборудования (OEM) и производителя масла. Особое внимание уделить масляным добавкам, которые могут вступать в реакцию с нагревательными элементами.
   • Выбор типа ТЭНа: Для минеральных масел предпочтение отдается сухим керамическим ТЭНам из-за их безопасности и удобства обслуживания. Для специфических синтетических масел с высоким содержанием агрессивных присадок может потребоваться титановый корпус.
   • Комплектация: Подготовить необходимые инструменты (ключи, мультиметр, тепловизор, термометр), крепежные элементы (фланцы, резьбовые соединения), герметики, термоизоляцию для кабелей и соединений.
   • Разработка схемы подключения: Создать или адаптировать электрическую схему с учетом трехфазного подключения (380 В), установки автоматического выключателя, устройства защитного отключения (УЗО) и системы заземления.
2. Этап монтажа (1-2 дня):
   • Выбор места установки: ТЭН должен быть установлен таким образом, чтобы обеспечивать максимальное погружение (не менее 2/3 длины активной части) в масло и равномерный нагрев без образования застойных зон. Избегать установки в местах с интенсивной турбулентностью, которая может привести к неравномерному распределению тепла.
   • Механический монтаж: Установить ТЭН через специально подготовленный фланец или резьбовое соединение в бак. Обеспечить герметичность соединения с использованием маслостойких прокладок и герметиков.
   • Электрическое подключение: Выполнить подключение к трехфазной сети 380 В с обязательным заземлением корпуса ТЭНа. Установить термостат (рекомендуемый диапазон 70-75°C) для автоматического регулирования температуры и предохранитель или тепловое реле (срабатывание при температуре выше 200°C) для защиты от перегрева.
   • Изоляция: Защитить электрические соединения и кабели от воздействия масла, влаги и механических повреждений с помощью качественной изоляции.
3. Этап ввода в эксплуатацию и тестирования (1 день):
   • Первичный запуск: Запустить компрессорную систему в холостом режиме с активированным ТЭНом.
   • Контроль температуры: С помощью тепловизора и контактного термометра контролировать температуру поверхности ТЭНа (она не должна превышать 150°C для погружных элементов и температуру колбы для сухих ТЭНов) и общую температуру масла. Убедиться в равномерности нагрева.
   • Проверка работоспособности термостата: Удостовериться, что термостат корректно отключает и включает ТЭН при достижении заданных пороговых значений температуры.
   • Проверка на утечки: Визуально проверить все соединения на предмет утечек масла.
   • Документирование: Зафиксировать параметры пуска, температуру, потребляемую мощность и другие ключевые показатели.

Меры безопасности и профилактическое обслуживание

Для обеспечения долгосрочной и безопасной эксплуатации ТЭНа 9 кВт критически важно соблюдать следующие правила:

• Плотность мощности: Не превышать рекомендованную удельную плотность мощности (обычно 1-3 Вт/см² для масла) на поверхности ТЭНа во избежание карбонизации масла (разложения с образованием нагара), которая значительно снижает теплообмен и ресурс нагревателя.
• Регулярная очистка: Для погружных ТЭНов проводить периодическую очистку от нагара и отложений. Для сухих ТЭНов достаточно периодически проверять состояние колбы и керамических элементов.
• Контроль уровня масла: Поддерживать достаточный уровень масла в системе, чтобы активная часть ТЭНа всегда была полностью погружена. Низкий уровень масла может привести к перегреву ТЭНа и выходу его из строя.
• Качество масла: Регулярно проверять качество компрессорного масла, проводить его своевременную замену и избегать смешивания масел различных типов, что может привести к деградации их свойств.
• Проверка на подсос воздуха: В случае возникновения проблем с пенообразованием или неравномерным нагревом, проверять систему на возможный подсос воздуха.

Типичные проблемы и их решения:

• Перегрев системы: Может быть вызван грязным масляным радиатором, низким уровнем масла или неисправностью термостата. Решение: Промыть радиатор, долить масло до нормы, проверить/заменить термостат.
• Унос масла в пневмосистему: Часто связан с износом или загрязнением коалесцентного сепаратора. Решение: Заменить или очистить сепаратор.
• Неравномерный нагрев: Может быть результатом неправильного монтажа ТЭНа или его некорректной формы. Решение: Скорректировать положение ТЭНа, проверить его изгиб, при необходимости установить дополнительные нагревательные элементы.

Экономическое обоснование и ROI использования ТЭНа 9 кВт

Внедрение ТЭНа 9 кВт для подогрева компрессорного масла является не просто технической мерой, а инвестицией с четким экономическим обоснованием и прогнозируемым возвратом инвестиций (ROI).

Расчет экономической эффективности

Предположим, компрессорная установка с масляным резервуаром объемом 1000 литров работает в условиях низких температур. Задача: разогреть масло с 0°C до 60°C за 1 час. Удельная теплоемкость компрессорного масла составляет примерно 2 кДж/(кг·°C) или 0.536 кВт·ч/(т·°C). Плотность масла примем за 0.85 кг/л.

• Масса масла: 1000 л * 0.85 кг/л = 850 кг.
• Необходимая тепловая энергия для нагрева:
  • В Джоулях: 850 кг * 2 кДж/(кг·°C) * 60°C = 102 000 кДж = 102 МДж.
  • В кВт·ч: 102 000 кДж / 3600 с/ч = 28.33 кВт·ч.
• При потерях системы (например, 20%): 28.33 кВт·ч * 1.2 = 34 кВт·ч.
• Требуемая мощность ТЭНа для разогрева за 1 час: 34 кВт·ч / 1 час = 34 кВт.

Это показывает, что ТЭН мощностью 9 кВт может разогреть 1000 литров масла на 60°C примерно за 34 кВт·ч / 9 кВт = 3.77 часа. Для 500 литров разогрев до 70°C займет около 20-40 минут, как указано во входных данных (с учетом более высокой температуры и меньшего объема).

Ежедневный расход энергии для поддержания температуры при работе в холодных условиях может составлять 9 кВт·ч/час. При работе в течение 8 часов в сутки, это 72 кВт·ч. Средняя стоимость электроэнергии для промышленных предприятий в РФ может варьироваться от 4 до 8 руб./кВт·ч. Таким образом, ежедневные затраты на электроэнергию составят от 288 до 576 руб.

Расчет ROI

Инвестиционные затраты:

• Стоимость ТЭНа 9 кВт (ориентировочно): 20 000 — 50 000 руб.
• Стоимость монтажа и подключения (включая термостат, предохранитель, кабели): 10 000 — 30 000 руб.
• Итого капитальные затраты: 30 000 — 80 000 руб.

Экономический эффект (ежегодные сбережения):

• Продление ресурса компрессора: Холодные пуски и работа на загустевшем масле сокращают ресурс компрессора до 40-60 тыс. часов. Поддержание оптимальной температуры продлевает его, экономя на ремонте и замене (ориентировочно 100 000 — 500 000 руб. на протяжении срока службы компрессора). Ежегодная экономия на амортизации: 10 000 — 50 000 руб.
• Сокращение частоты замены масла: Оптимальный температурный режим и отсутствие нагара продлевают срок службы компрессорного масла. Экономия до 20-30% на стоимости масла (например, для 1000 л масла стоимостью 200 000 руб., экономия до 40 000 — 60 000 руб. в год).
• Снижение внеплановых простоев: Предотвращение поломок из-за перегрева или загустения масла. Стоимость одного часа простоя промышленного компрессора может составлять от 5 000 до 50 000 руб. В год можно предотвратить 1-3 простоя, экономя 5 000 — 150 000 руб.
• Экономия электроэнергии при запуске: Снижение нагрузки на электродвигатель при пуске (меньший пусковой ток), что продлевает его ресурс и снижает пиковые нагрузки на электросеть. (Сложно оценить в рублях, но является существенным фактором).

Пример расчета ROI:

Пусть капитальные затраты = 50 000 руб. Ежегодная экономия = (20 000 руб. за ресурс компрессора) + (40 000 руб. на масле) + (30 000 руб. на простоях) = 90 000 руб.

ROI = (Ежегодная экономия — Ежегодные эксплуатационные затраты) / Капитальные затраты * 100%

Ежегодные эксплуатационные затраты на ТЭН (для 8 часов работы в день, 200 дней в году при 6 руб./кВт·ч) = 72 кВт·ч/день * 200 дней * 6 руб./кВт·ч = 86 400 руб.

Таким образом, чистая ежегодная экономия = 90 000 руб. — 86 400 руб. = 3 600 руб. (в данном примере).

Если же компрессор работает непрерывно или простои критичны, а цена электроэнергии невысока, ROI будет значительно выше. При более серьезных потенциальных простоях и затратах на ремонт, срок окупаемости может составлять от нескольких месяцев до 1-2 лет. Главный эффект — предотвращение катастрофических отказов.

Кейсы и паттерны успешного внедрения

Внедрение ТЭН 9 кВт на практике демонстрирует свою эффективность в различных производственных сценариях.

1. Кейс 1: Крупное промышленное предприятие (Enterprise Segment)

   На металлургическом комбинате, эксплуатирующем парк из 15 винтовых компрессоров (Atlas Copco GA 37FF) с объемом масляного контура до 200 литров каждый, в зимний период наблюдались частые проблемы с холодным пуском и повышенным износом винтовых блоков. После установки сухих керамических ТЭНов 9 кВт в маслоотделители каждого компрессора и интеграции их с централизованной системой мониторинга (SCADA) через датчики температуры, удалось полностью исключить случаи нештатного запуска. По данным службы главного механика, за первый год эксплуатации, несмотря на затраты на электроэнергию (порядка 1.2 млн руб. в год на все 15 ТЭНов), общая экономия на внеплановом обслуживании и продлении интервалов замены масла составила около 3.5 млн руб., что дало ROI менее 8 месяцев.

2. Кейс 2: Нефтегазовая компания (Regulated Industry)

   На удаленном компрессорном пункте нефтегазовой компании, где оборудование (поршневые компрессоры высокого давления Ariel JGJ/2) работает при экстремально низких температурах (до -40°C), критически важно обеспечить мгновенную готовность к работе. Внедрение ТЭН 9 кВт с титановым корпусом (для агрессивных газовых сред) в маслобаки позволило поддерживать температуру масла в диапазоне 60-70°C в режиме ожидания. Это не только гарантировало надежный запуск, но и снизило нагрузку на пусковой двигатель, предотвратив его перегрузки. За счет сокращения времени холодного пуска с 40 минут до 5 минут, операционная готовность системы значительно возросла, что критично для поддержания непрерывности добычи и соблюдения нормативных требований.

3. Кейс 3: Малое производственное предприятие (SMB Segment)

   Небольшой завод по производству полимерных изделий использовал компрессор (Kaeser ASD 50) для пневматического оборудования. В холодный период цех не отапливался, что приводило к загустению масла. Установка одного погружного ТЭНа 9 кВт с нержавеющим корпусом и внешним термостатом позволила оперативно разогревать масло перед началом смены. Несмотря на более высокий риск нагара по сравнению с сухими ТЭНами, регулярная профилактическая чистка и мониторинг состояния масла позволили избежать серьезных проблем. Предприятие зафиксировало снижение количества аварийных остановок на 25% в зимний период и увеличение срока службы компрессорного масла на 15%.

Чек-лист по выбору и внедрению ТЭН 9 кВт

Для принятия оптимального решения и успешной реализации проекта по внедрению ТЭНа, руководителям и техническим специалистам рекомендуется пройти по следующему чек-листу:

1. Оценка потребностей:
   • Каков объем разогреваемого масла (л)?
   • Каков диапазон температур окружающей среды, в которой работает компрессор?
   • Какая минимальная и оптимальная рабочая температура масла требуется?
   • Какое максимальное допустимое время разогрева?
2. Выбор ТЭНа:
   • Какой тип компрессорного масла используется (минеральное, синтетическое)?
   • Предпочтителен ли прямой контакт ТЭНа с маслом (погружной) или требуется «сухое» исполнение (керамический)?
   • Какой материал корпуса ТЭНа наиболее совместим с маслом и условиями среды (нерж. сталь, медь, титан)?
   • Требуется ли наличие OEM-допусков или сертификатов соответствия?
3. Техническое обеспечение:
   • Доступно ли трехфазное электропитание 380 В требуемой мощности?
   • Предусмотрена ли установка термостата и предохранителя от перегрева?
   • Существуют ли подходящие места для монтажа ТЭНа (фланец, резьба)?
   • Возможна ли интеграция с существующими системами мониторинга (SCADA, IoT)?
4. Эксплуатация и обслуживание:
   • Разработан ли график регулярного контроля и обслуживания ТЭНа?
   • Есть ли процедуры контроля качества масла и его своевременной замены?
   • Обучен ли персонал правилам безопасной эксплуатации и диагностики?
