Тэн прямой стержневой: идеальное решение для вашего проекта

Конструкция: простота как основа надежности

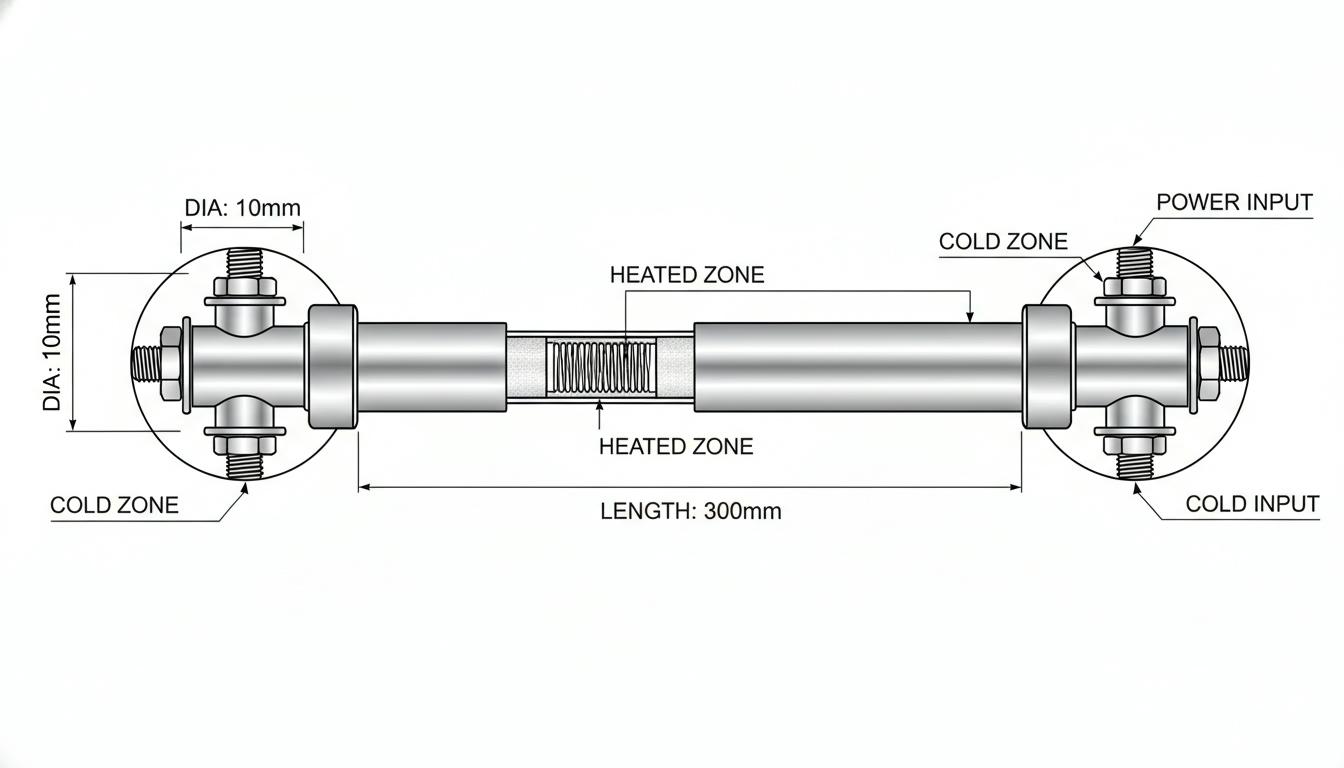

Прямой стержневой ТЭН — это тонкостенная металлическая трубка, диаметр которой варьируется от 5-6 мм до 32 мм, с стандартными размерами 8, 10, 12, 16, 18 мм. Внутри неё размещена нихромовая спираль высокого омического сопротивления, изолированная и зафиксированная гранулированным наполнителем, таким как оксид магния. Длина активной зоны колеблется от 200-250 мм до 6300 мм, что позволяет адаптировать элемент к любым размерным требованиям.

Ключевые компоненты:

• Металлическая оболочка: из углеродистой или нержавеющей стали, меди, титана; защищает спираль и передает тепло в рабочую среду.
• Нагревательная спираль: нихромовая проволока в форме пружины, которая преобразует электрическую энергию в тепло при прохождении тока.
• Контактные стержни: токоведущие шпильки (длиной от 20 мм до 630 мм), которые подводят ток к спирали и отводят тепло от зоны подключения, создавая «холодную зону» для монтажа в изоляции.
• Наполнитель и изоляция: обеспечивают электрическую прочность и герметичность, а также эффективный теплоотвод.
• Герметик и гайки: фиксируют соединения и предотвращают контакт с токоведущими частями.

Процесс производства включает в себя рубку проволоки для стержней, точечную сварку спиралей, накатку резьбы, очистку и удаление излишков наполнителя с контролем штангенциркулем. Такая конструкция гарантирует эффективность почти на уровне 100%, безопасность и простоту эксплуатации.

Стандартные длины контактных стержней по ГОСТ 13268-88

Технические характеристики: гибкость для любого проекта

Прямые стержневые ТЭНы предлагают широкий спектр параметров, обеспечивая универсальность для кастомизированных задач. Основные характеристики включают:

• Напряжение: от 12 до 600 В с стандартными значениями 12, 24, 36, 110, 220, 380 В.
• Мощность: от единиц Вт до 10 кВт и больше (удельная мощность до 20 Вт/см²).
• Рабочая температура: до 800°C для оболочки, в агрессивных средах используются специальные материалы, такие как титан или фторопласт (от –60°C до 250°C).
• Длина: общая от 250 мм до 6300 мм, активная зона начинается от 30 мм.
• Материалы оболочки: нержавеющая сталь, медь, титан, свинец, цирконий, тантал для эксплуатации в агрессивных условиях.

Характеристики оребренных прямых стержневых ТЭНов

Важно учитывать, что применение в воздухе требует минимальной скорости потока не менее 6 м/с для эффективного теплообмена.

Преимущества: почему прямой стержневой ТЭН — оптимальный выбор

Сравнительно с другими типами нагревателей, прямой стержневой ТЭН выделяется своей надежностью и универсальностью. Нижеприведённая таблица демонстрирует его преимущества:

Дополнительные преимущества включают компактные размеры, быстрый нагрев, возможность работы в агрессивных условиях, экономичность и высокую безопасность благодаря герметичности, исключающей утечки. Это позволяет значительно сократить затраты на производство и повысить рентабельность за счёт долговечности оборудования.

Применение: от быта к промышленности

Прямые стержневые ТЭНы находят широкое применение в различных областях:

• Промышленность: сушка продуктов в пищевой, фармацевтике, химии, металлургии — используются в печах, пресс-формах и системах поддержания температуры.
• Воздушный нагрев: в калориферах, тепловых завесах, сушильных камерах и конвекторах, как гладких, так и оребренных (до 450°C).
• Жидкости и газы: эффективный нагрев различного оборудования, форм, плит, бойлеров.
• Агрессивные среды: использование титана или фторопласта в химической отрасли.
• Отопление и комфорт: интеграция в системы зданий, включая перспективу использования «умных» ТЭНов с автоматикой.
• Бытовые приборы: ТЭНы с терморегуляторами обеспечивают безопасность работы при температурах не выше 80°C.

В печах холодная зона стержней упрощает процесс установки в изоляции, предотвращая перегрев. Оребренные модели идеально подходят для конвекционных систем с высокой скоростью движения воздуха.

Перспективы и инновации: будущее прямых стержневых ТЭНов

Современные тенденции в разработках включают умные ТЭНы, интегрированные в системы управления зданиями для оптимизации энергопотребления в зависимости от реальных условий эксплуатации. Использование редких материалов, таких как тантал для экстремальных сред и фторопласт для задач с низкими температурами, открывает новые горизонты в развитии технологий. Инвестиции в инновации позволяют компаниям оставаться на переднем крае рынка, улучшая качество продукции и снижая производственные затраты.

Монтаж и эксплуатация: практические рекомендации

Для оптимальной интеграции в проект необходимо:

1. Выбор длины холодной зоны по ГОСТ (например, маркировка: ТЭН 100…A13/3.0 О 220).
2. Обеспечение потока воздуха ≥6 м/с для оребренных моделей.
3. Использование специального инструмента, например, автомата СРС-2 для стержней и шарошки для наполнителя.
4. Проверка резьбы (такие как M4) и проверка изоляции.

Важно помнить о предосторожностях: избегайте перегрева в изоляции, используйте терморегуляторы для поддержания оптимальных температур. Правильный выбор удельной мощности увеличивает срок службы оборудования, делая прямой стержневой ТЭН незаменимым элементом для инженеров и проектировщиков.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Оптимизация процессов: внедрение прямых стержневых ТЭНов в современные технологии

С учетом всех преимуществ прямых стержневых ТЭНов, их интеграция в производственные и бытовые процессы становится более актуальной. Генерация тепла, необходимость в экономии ресурсов и повышение эффективности работы оборудования — все эти аспекты создают дополнительные требования, которые современные предприятия стремятся удовлетворить.

Интеграция в автоматизированные системы

Для повышения производительности и снижения энергозатрат многие компании начинают внедрять умные системы управления. Эти системы позволяют отслеживать не только температуру, но и мощность потребления ТЭНов, обеспечивая высокую степень адаптации под реальные условия эксплуатации. Внедрение интеллектуального контроля позволяет оперативно реагировать на изменения в окружающей среде, что значительно повышает общую эффективность работы.

Преимущества автоматизации

• Удаленный мониторинг: Возможность контроля состояния и параметров работы ТЭНов с различных устройств.
• Прогнозирование неисправностей: Системы могут автоматически сигнализировать о возможных проблемах, позволяя предотвратить остановку оборудования.
• Энергоэффективность: Оптимизация работы ТЭНов в зависимости от текущих условий, что ведет к снижению потребления энергии.

Расширение ассортимента материалов

С учетом старения существующих технологий и усиления требований к безопасности и долговечности оборудования, использование новых, современных материалов становится важным элементом в производстве ТЭНов. Например, применение композитных материалов и новейших сплавов может значительно увеличить срок службы и устойчивость к агрессивным средам.

Примеры новых материалов:

Новые сферы применения

Разработка и внедрение новых технологий открывают двери для использования прямых стержневых ТЭНов в необычных и специализированных проектах. Например, использование ТЭНов в медицине для стерилизации инструментов или в высоких технологиях, таких как лазерные установки и электроника, позволит обеспечить необходимую температуру с высокой точностью.

Отрасли, где ТЭНы становятся незаменимыми:

• Медицинские технологии: Нагрев в устройствах для стерилизации и поддержания температуры в хирургических приборах.
• Энергетика: Использование в теплообменниках и системах обогрева гидравлических жидкостей.
• Космос: Нагревающие элементы для установки научных приборов на спутниках и в космических станциях.

Проверка и обслуживание: залог долголетия

Для того чтобы обеспечить долгий срок службы прямых стержневых ТЭНов, необходимо следовать рекомендациям по их обслуживанию. Регулярная проверка состояния элементов, соблюдение условий эксплуатации и применение современных технологий управления позволяют предотвратить неполадок на начальных стадиях.

Методы проверки:

• Электрическая тестировка: Проверка состояния изоляции и токопроводимости.
• Тепловизионный анализ: Учет температурных градиентов во время работы.
• Визуальный осмотр: Обнаружение механических повреждений и коррозии на элементах.

Таким образом, прямые стержневые ТЭНы становятся все более важным элементом в современных технологиях, позволяя оптимизировать производственные процессы и расширять сферы их применения. Будущее ТЭНов обещает множество инновационных решений, которые удовлетворят требования самой разной промышленности и обеспечат новые возможности для бизнеса.
