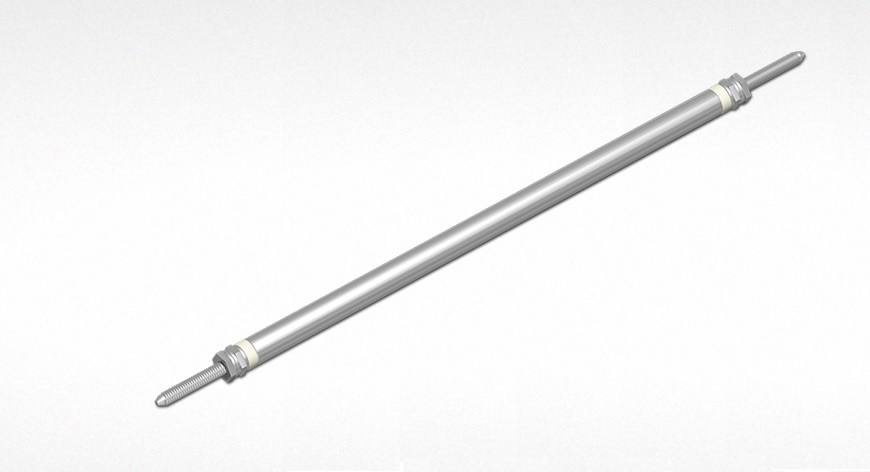

Тэн прямой, среда металл (воздух). Длина греющей части 3020 мм, длина с выводами 3040, диаметр 10 мм, мощность 4кВт, напряжение питания 380 В.

Тэн прямой, среда металл (воздух). Длина греющей части 3020 мм, длина с выводами 3040, диаметр 10 мм, мощность 4кВт, напряжение питания 380 В. Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

1. Конструкция и технические параметры прямого трубчатого электронагревателя (ТЭНа)

Прямой ТЭН представляет собой трубчатый электронагреватель с цилиндрической формой. Длина греющей части 3020 мм указывает на большую активную зону нагрева, что обеспечивает эффективный теплоотвод в воздушную среду. Общая длина с выводами составляет 3040 мм, что идеально подходит для монтажа с минимальной длиной выводов для подключения питания.

Диаметр трубки 10 мм — один из стандартных размеров, обеспечивающий оптимальный баланс между механической прочностью, поверхностью теплообмена и электрическими характеристиками. Более тонкая трубка уменьшает инерцию нагрева, но может снизить долговечность при больших мощностях.

2. Материал оболочки

Типичный материал прямого воздушного ТЭНа — углеродистая сталь или нержавеющая жаропрочная сталь. Использование нержавеющей стали предпочтительно для нагрева воздуха, так как она обеспечивает высокую коррозионную стойкость при температуре нагрева до 450 °C и более, увеличивая долговечность устройства.

Удельная мощность трубчатого электронагревателя в режиме нагрева воздуха может варьироваться в зависимости от материала оболочки:

Использование нержавеющей стали и принудительной вентиляции повышает тепловой КПД и долговечность ТЭНа.

3. Мощность и напряжение питания

Мощность 4 кВт при напряжении 380 В — это типичный параметр для промышленного применения, где трехфазное питание позволяет равномерно распределить ток нагрузки и достичь высокой мощности нагрева без перегрева и износа ТЭНа.

При таких параметрах расчет тока будет таким:

I = P/U = 4000/380 ≈ 10.5 A. Это упрощенный расчет для каждой фазы при использовании трехфазного питания.

4. Особенности нагрева воздуха прямыми ТЭНами

Прямой трубчатый нагреватель преобразует электрическую энергию в тепловую посредством сопротивления нагревательной спирали, заключенной в металлическую оболочку. Воздух нагревается непосредственно через теплопроводность и конвекцию от поверхности трубки.

Ключевым параметром является температурный режим поверхности: ТЭН для воздуха обычно эксплуатируется при температуре оболочки до 450 °C. Превышение температуры требует дополнительного контроля и вентиляции, а также может подразумевать использование оребренных ТЭНов для улучшения теплоотвод.

Для повышения эффективности теплоотдачи в воздушных системах часто применяют оребрение — металлические ребра на корпусе ТЭНа, увеличивающие площадь теплообмена. Однако в данном случае речь идет о прямом гладком ТЭНе, поэтому теплоотдача будет зависеть от скорости и объема воздушного потока.

5. Применение прямого ТЭНа, нагревающего воздух

Такие ТЭНы широко используются для промышленного обогрева воздушных потоков в сушильных камерах, тепловых шкафах, воздухонагревателях систем вентиляции и кондиционирования, а также в технологических процессах, требующих быстрого и равномерного нагрева воздуха.

Длина около 3 метров и мощность 4 кВт делают ТЭН подходящим для объемного нагрева воздуха или для создания локальных зон интенсивного теплоснабжения в технологических установках.

6. Электромонтаж и подключение

При напряжении 380 В важно обеспечить правильное подключение к трехфазной сети с использованием соответствующих защитных автоматов и устройств контроля температуры. Выводы нагревателя должны быть герметичными и изолированными, чтобы избежать коротких замыканий и обеспечить безопасность эксплуатации.

Монтаж прямого ТЭНа предполагает использование резьбовых или фланцевых соединений, учитывая габариты и необходимость обеспечения воздушного потока через нагреватель.

7. Дополнительные технические рекомендации

Для надежной работы ТЭНа следует следить за скоростью движения воздуха, поскольку при слишком низком потоке возможен перегрев и выход из строя. Температура поверхности ТЭНа не должна превышать допустимые значения, чтобы не сократить срок службы из-за разрушения изоляции спирали и оболочки.

Использование защитного терморегулятора, датчиков температуры и системы аварийного отключения крайне желательно.

Таким образом, рассмотренные характеристики и рекомендации позволят более детально проанализировать эксплуатационные аспекты прямого трубчатого ТЭНа для нагрева воздуха и его применения в различных областях производственной деятельности.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

8. Сравнение с другими типами нагревателей

При выборе системы нагрева для воздушной среды, следует учитывать преимущественность прямого ТЭНа по сравнению с другими типами нагревателей, такими как электрические и газовые обогреватели. Прямой ТЭН подходит для быстрого и эффективного нагрева, особенно в ситуациях, когда требуется мобильность и установка в существующие системы.

Преимущества прямого ТЭНа

• Быстрый отклик на изменения температуры: Прямые трубчатые нагреватели обеспечивают высокую скорость нагрева благодаря минимальной инерции.
• Энергоэффективность: При правильном монтаже и настройке температура нагрева достигается быстрее, а значит, снижается потребление энергии.
• Компактность: Благодаря своей конструкции прямой ТЭН занимает меньше места, что делает его удобным для установки в помещениях с ограниченным пространством.
• Надежность: Прямые ТЭНы обладают высокой долговечностью благодаря использованию нержавеющей стали, что минимизирует необходимость в регулярном обслуживании.

9. Условия эксплуатации и безопасность

При эксплуатации прямых трубчатых ТЭНов необходимо соблюдать определенные условия для обеспечения безопасной работы устройства. Немаловажно учитывать следующие аспекты:

Температурный контроль

Мониторинг температуры является необходимым условием для предотвращения перегрева. Использование термодатчиков и ограничителей температуры позволяет автоматически отключить нагреватель в случае превышения установленного предела.

Корректный воздухообмен

Обеспечение хорошей вентиляции вокруг ТЭНа помогает предотвратить локальное перегревание и увеличивает эффективность теплоотдачи. Важно правильно организовать поток воздуха, чтобы он свободно проходил вокруг нагревателя.

Защита от влаги

В случаях, когда ТЭН устанавливается в условиях повышенной влажности, необходимо использовать дополнительные меры защиты, чтобы избежать коррозии. Нержавеющая сталь является хорошým выбором, но влагозащита особенно актуальна при эксплуатации в сложных атмосферных условиях.

10. Техническое обслуживание и профилактика

Для обеспечения долговечности и надежности работы прямого ТЭНа требуется регулярное обслуживание. Основные мероприятия включают:

• Осмотр поверхности: Регулярная проверка на наличие коррозии или повреждений корпуса позволяет оперативно решать проблемы.
• Проверка электрических соединений: Необходимо следить за состоянием проводов, разъемов и других компонентов, чтобы избежать коротких замыканий или перегревов.
• Чистка: Периодическая очистка от загрязнений, которые могут нарушить теплообмен, повысит эффективность работы нагревателя.

11. Заключение о перспективах использования ТЭНа

Прямой ТЭН для воздушной среды является высокоэффективным решением для нагрева, которое находит широкое применение в различных отраслях. Учитывая его конструктивные преимущества и многообразие применения, такие нагреватели продолжают занимать уверенные позиции на рынке, а их разработки и улучшения продолжают развиваться в соответствии с потребностями промышленности и требованиями к энергоэффективности.

Следующий раздел статьи будет посвящен альтернативам и инновациям в нагревательных технологиях, которые могут дополнить или заменить прямые ТЭНа в различных промышленных и бытовых сценариях.
