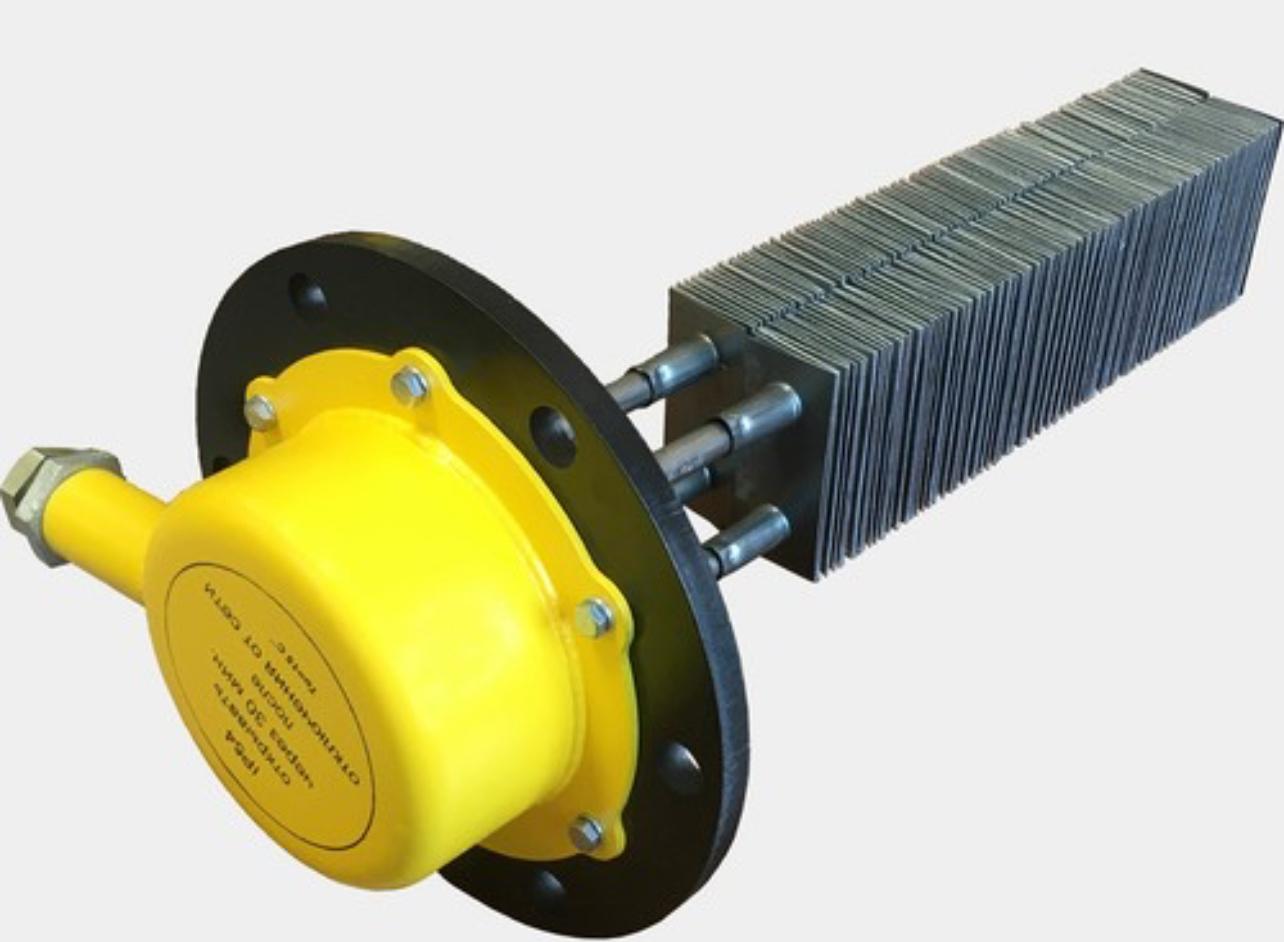

ТЭН погружной во взрывозащите На резервуары 100м3 Подогрев ДТ С -50 до -40 градусов

Взрывозащищённые погружные ТЭНы для подогрева дизельного топлива в резервуарах 100 м³: Стратегический выбор и технические основы

Обеспечение бесперебойной работы объектов, использующих дизельное топливо (ДТ) в условиях низких температур, является критически важной задачей для многих отраслей – от логистики и энергетики до горнодобывающей промышленности и нефтегазового сектора. Замерзание или повышение вязкости ДТ в резервуарах объёмом 100 м³ ведёт к остановке оборудования, сбоям в цепочках поставок, а в экстремальных случаях – к повреждению систем подачи топлива. При этом, использование открытых источников тепла во взрывоопасных зонах категорически неприемлемо, что требует применения специализированных решений. Взрывозащищённые погружные нагревательные элементы (ТЭНы) представляют собой ключевой компонент для поддержания операционной готовности, минимизации рисков и оптимизации эксплуатационных затрат.

Ключевые понятия и терминология

Для глубокого понимания функционала и требований к взрывозащищённым нагревателям, необходимо оперировать следующими терминами:

• Взрывозащищённый погружной ТЭН: Электрический нагревательный элемент, сконструированный для безопасной работы во взрывоопасных средах, погружаемый непосредственно в подогреваемый продукт (например, дизельное топливо). Его конструкция предотвращает воспламенение внешней взрывоопасной атмосферы.
• Дизельное топливо (ДТ): Нефтепродукт, используемый в качестве топлива для дизельных двигателей. Его вязкость и текучесть значительно снижаются при низких температурах, что может привести к кристаллизации парафинов и нарушению работы систем.
• Взрывоопасные зоны (классы 1 и 2): Зоны, где возможно образование взрывоопасной газовой смеси при нормальных условиях эксплуатации (зона 1) или при аварийных ситуациях (зона 2), согласно ГОСТ IEC 60079-10-1-2011.
• Температурный класс (Т1-Т6): Показатель максимальной температуры, которую может достичь поверхность взрывозащищённого оборудования. Обозначает предел, при котором не произойдёт воспламенение окружающей взрывоопасной смеси. Например, Т1 соответствует до 450°C, а Т6 – до 85°C. Для ДТ критично не превышать температурные пределы во избежание деградации топлива и образования опасных паров.
• Группа газов (II A, II B, II C): Классификация взрывоопасных смесей по их взрывоопасности (энергии воспламенения, температуре самовоспламенения и ширине безопасного экспериментального зазора). Группа II C является самой взрывоопасной (например, водород, ацетилен).
• Тип взрывозащиты Ex ‘de’: Комбинированный вид взрывозащиты, включающий взрывонепроницаемую оболочку (‘d’) и повышенную безопасность (‘e’). Взрывонепроницаемая оболочка предотвращает распространение взрыва за её пределы, а повышенная безопасность исключает искрение и перегрев в нормальном режиме работы.
• Удельная поверхностная мощность (Вт/см²): Количество тепловой энергии, выделяемой с единицы площади поверхности нагревательного элемента. Для нефтепродуктов критически важно, чтобы этот показатель был низким (обычно не более 1,1 Вт/см²), чтобы предотвратить локальный перегрев топлива, его разложение и коксование.
• Сухие керамические ТЭНы: Нагревательные элементы, состоящие из резистивной проволоки, помещённой в керамическую изоляцию и защищённые металлической трубой. Они не контактируют напрямую с жидкостью, что значительно повышает их коррозионную стойкость и упрощает обслуживание.
• Врезные нагреватели (НБВ): Тип нагревателей, монтируемых на боковой стенке резервуара через фланцевое соединение. Обладают преимуществами в обслуживании, так как нагревательные элементы можно извлечь без опорожнения ёмкости.

Оценка подходов к подогреву ДТ в резервуарах 100 м³: Выбор оптимальной стратегии

Выбор оптимального решения для подогрева дизельного топлива в 100-кубовых резервуарах в условиях низких температур требует комплексного анализа. Учитывая специфику взрывоопасных зон и критическую важность бесперебойной работы, необходимо сравнивать доступные технологии по ключевым параметрам: от начальных инвестиций до Total Cost of Ownership (TCO) и рисков.

При выборе системы подогрева для резервуаров 100 м³ в экстремальных климатических условиях, решение должно быть продиктовано не только начальными расходами, но и стратегическими целями по обеспечению операционной надёжности и минимизации долгосрочных рисков. Врезные нагреватели и комбинированные системы предлагают значительные преимущества с точки зрения TCO и безопасности, особенно в условиях, где любая остановка оборудования ведёт к многомиллионным убыткам.

После тщательного анализа и выбора оптимального решения на основе технико-экономического обоснования, следующим критически важным этапом является детализированное планирование и поэтапная реализация проекта. Это включает в себя не только физический монтаж оборудования, но и интеграцию в существующие инфраструктуры, разработку протоколов эксплуатации, а также внедрение систем мониторинга и контроля для обеспечения максимальной эффективности и безопасности в долгосрочной перспективе.

Продвинутая практика и внедрение: Архитектура, процессы и оптимизация взрывозащищённых систем подогрева

Внедрение систем подогрева дизельного топлива в резервуарах объёмом 100 м³ – это не просто установка ТЭНов, а комплексный инженерный проект, требующий продуманной архитектуры, отлаженных процессов и глубокой интеграции в существующую инфраструктуру предприятия. Учитывая взрывоопасный характер среды и экстремальные условия эксплуатации, ключевыми факторами успеха становятся надёжность, безопасность, энергоэффективность и долговечность решения.

Архитектура и компоненты комплексной системы подогрева

Современная система подогрева выходит далеко за рамки одного нагревательного элемента. Она представляет собой многоуровневую архитектуру, включающую:

1. Нагревательные элементы: Основные теплогенерирующие устройства – взрывозащищённые погружные или врезные ТЭНы. Для резервуаров 100 м³ могут использоваться модульные системы с несколькими трубками (1-9 шт.) на одном фланце, что обеспечивает распределённую теплоотдачу и равномерность прогрева. Например, для условий -50…-40°C часто применяются врезные НБВ мощностью 40-72 кВт.
2. Электрическая взрывозащищённая коммутация: Включает коробки клемм, кабельные вводы, взрывозащищённые распределительные щиты. Все компоненты должны иметь соответствующую маркировку (например, Ex ‘de’, Ex ‘ia’ для искробезопасных цепей управления) и быть сертифицированы по EN-IEC 60079.
3. Система температурного контроля:
   • Датчики температуры: Устанавливаются на разных уровнях резервуара (верхний, средний, нижний) и/или в непосредственной близости от нагревателей для точного мониторинга состояния топлива. Важно использовать взрывозащищённые датчики (например, PT100 с искробезопасным барьером).
   • Терморегуляторы и стабилизаторы: Программируемые устройства, управляющие подачей электроэнергии на ТЭНы на основе показаний датчиков. Предотвращают перегрев, обеспечивают поддержание заданной температуры, а также реализуют функции защиты от «сухого» хода.
4. Шкаф управления и автоматизации: Централизованный узел для агрегации данных, управления нагревом, диагностики и сигнализации. Должен быть выполнен во взрывозащищённом исполнении или располагаться за пределами взрывоопасной зоны. Интеграция с общей системой диспетчеризации (SCADA) позволяет автоматизировать процессы, вести логирование и осуществлять удалённый мониторинг.
5. Дополнительные нагревательные системы: В экстремальных условиях могут применяться силиконовые поясные нагреватели для стенок резервуара (мощностью 3-10 кВт, Ex d IIC T6), предотвращающие образование парафиновых отложений и улучшающие общую теплоотдачу.
6. Теплоизоляция резервуара: Неотъемлемый элемент системы. Качественная изоляция сокращает тепловые потери до 60-80%, что существенно снижает энергопотребление и операционные расходы.

Пошаговая реализация проекта: От проектирования до ввода в эксплуатацию

Внедрение взрывозащищённой системы подогрева – это многоэтапный процесс, требующий последовательности и контроля на каждом этапе.

1. Этап 1: Аудит и Техническое Задание (ТЗ)
   • Роли: Инженер-технолог, главный энергетик, специалист по промышленной безопасности.
   • Артефакты: Отчёт по аудиту текущих условий (климатические данные, объём и тип топлива, требования к скорости прогрева, текущее состояние резервуара), ТЗ на проектирование системы (требуемая температура, допустимые отклонения, нормы безопасности).
   • Контроль качества: Соответствие ТЗ требованиям ГОСТ, ПУЭ, нормативам по взрывозащите.
   • Метрики: Целевая температура ДТ, допустимое время прогрева, максимальная удельная поверхностная мощность.
2. Этап 2: Проектирование и Выбор Оборудования
   • Роли: Инженер-проектировщик, поставщик оборудования, специалист по сертификации.
   • Артефакты: Проектная документация (схемы подключения, компоновка, спецификации оборудования), расчёт теплового баланса и необходимой мощности (с учётом теплопотерь через стенки резервуара и скорости прогрева), выбор ТЭНов, терморегуляторов, шкафа управления с учётом взрывозащиты и сертификации (EN-IEC 60079-0, -1, -7, -31). Для 100 м³ резервуара с ДТ при -50°C потребуется мощность в диапазоне 60-72 кВт, удельная мощность не более 1,1 Вт/см².
   • Контроль качества: Проверка соответствия выбранных компонентов ТЗ, наличия всех необходимых сертификатов взрывозащиты.
   • Метрики: Оптимальная мощность (кВт), класс взрывозащиты (Ex ‘de’), температурный класс (Т1-Т5), группа газов (II A, II B, II C).
3. Этап 3: Монтаж и Инсталляция
   • Роли: Монтажная бригада, инженер по надзору, специалист по охране труда.
   • Артефакты: Монтажные чертежи, инструкции по монтажу, акты скрытых работ (например, сварка фланцев НБВ), протоколы электромонтажных работ.
   • Контроль качества: Соблюдение проектной документации, стандартов электробезопасности, требований к взрывозащищённым соединениям, качества сварных швов для врезных систем.
   • Метрики: Время монтажа, соответствие установки требованиям паспорта оборудования.
4. Этап 4: Пусконаладочные работы и Тестирование
   • Роли: Инженер-наладчик, представитель заказчика.
   • Артефакты: Программа и методики пусконаладки, протоколы испытаний (измерение сопротивления изоляции, проверка работоспособности терморегуляторов, аварийных отключений), акт ввода в эксплуатацию.
   • Контроль качества: Функциональное тестирование всей системы, калибровка датчиков температуры и терморегуляторов, проверка соответствия фактических параметров проектным.
   • Метрики: Время выхода на заданный температурный режим, стабильность поддержания температуры, энергопотребление при работе.
5. Этап 5: Эксплуатация, Мониторинг и Обслуживание
   • Роли: Операторы, служба эксплуатации, подрядчик по ТО.
   • Артефакты: Регламент эксплуатации и технического обслуживания (ТО), журналы работ, карты планово-предупредительных ремонтов (ППР).
   • Контроль качества: Регулярный визуальный осмотр, проверка состояния электрических соединений, чистка защитных труб, диагностика ТЭНов.
   • Метрики: Время безотказной работы (MTBF), стоимость обслуживания (TCO), энергопотребление.

Кейсы и паттерны внедрения

1. Кейс: Локальный топливный склад логистической компании (SMB)

Логистическая компания средней величины управляет автопарком в условиях холодного климата (до -35°C), оперируя одним резервуаром ДТ на 100 м³. Основной запрос — надёжность и минимизация начальных инвестиций при соблюдении безопасности.

• Решение: Установка одного взрывозащищённого врезного нагревателя (НБВ) мощностью 45 кВт с фланцевым креплением. Использование сухого керамического ТЭНа в защитной трубе из нержавеющей стали AISI304. Шкаф управления с базовым терморегулятором и защитой от перегрева. Резервуар дополнительно теплоизолирован.
• Преимущества: Оптимальный баланс между стоимостью, безопасностью и надёжностью. Врезная конструкция обеспечивает лёгкость обслуживания (замена ТЭНов без опорожнения резервуара), минимизируя простои. Срок окупаемости за счёт предотвращения задержек в рейсах – менее 1,5 лет.

2. Кейс: Крупный распределительный центр ГСМ (Enterprise)

Федеральная сеть АЗС и крупный распределительный центр (РЦ) ГСМ в Сибири (до -45°C) имеет несколько резервуаров по 100 м³. Приоритеты – максимальная отказоустойчивость, энергоэффективность, централизованный мониторинг и минимальные операционные риски.

• Решение: Комбинированная система для каждого резервуара. Два врезных нагревателя (НБВ) по 36 кВт каждый, установленных на разных уровнях. Дополнительно – два силиконовых поясных нагревателя по 5 кВт каждый для стенок резервуара. Расширенный шкаф управления с программируемым логическим контроллером (ПЛК), интеграция с центральной SCADA-системой РЦ. Несколько датчиков температуры по высоте резервуара. Резервные цепи питания для каждого нагревателя.
• Преимущества: Высочайшая надёжность и отказоустойчивость за счёт резервирования и распределённого нагрева. Максимальная энергоэффективность благодаря точному контролю и зональному подогреву. Централизованный мониторинг позволяет прогнозировать и предотвращать аварийные ситуации. ROI достигается за счёт снижения потерь топлива, предотвращения аварий и оптимизации энергозатрат.

3. Кейс: Нефтегазовое месторождение в Арктике (Regulated & Extreme)

Добывающая платформа на арктическом шельфе использует ДТ для генераторов и спецтехники. Температуры до -55°C, строжайшие требования к безопасности и экологической защите. Резервуары на 100 м³ находятся в критической инфраструктуре.

• Решение: Избыточная система из трёх врезных нагревателей (НБВ) по 25 кВт каждый из нержавеющей стали 1.4571 (для повышенной коррозионной стойкости и работы в экстремальных средах). Каждый НБВ с независимым контуром управления и датчиками. Главный и резервный шкафы управления во взрывозащищённом исполнении, с дублированием всех критических функций. Комплексная система мониторинга с термографией, контролем уровня топлива, системой автоматического пожаротушения. Полная теплоизоляция резервуара и всех трубопроводов.
• Преимущества: Беспрецедентный уровень безопасности и отказоустойчивости, критически важный для регулируемых и опасных сред. Долговечность оборудования в агрессивных условиях. Снижение рисков экологических инцидентов. Высокие начальные инвестиции оправданы предотвращением многомиллионных убытков от простоев и штрафов за несоблюдение норм.
