Тэн пластинчатый: откройте секреты эффективного обогрева

Устройство и принцип работы пластинчатого ТЭНа

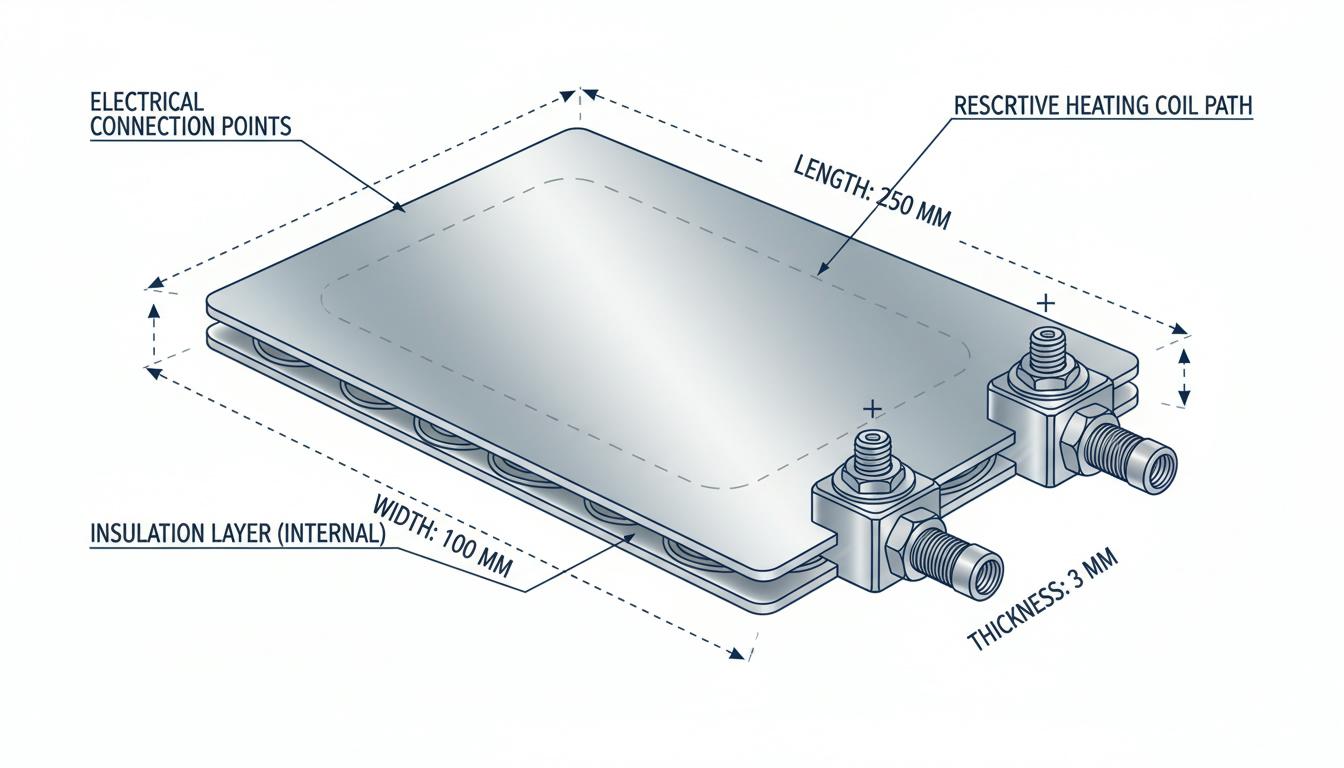

Пластинчатый ТЭН состоит из металлической пластины, чаще всего изготовленной из алюминия или нержавеющей стали. Внутри этой пластины размещена нагревательная спираль из нихрома, которая заполнена диэлектрическим порошком с высокой теплопроводностью. Это решение позволяет мгновенно передавать тепло от спирали к поверхности пластины, создавая равномерный нагрев без локальных перегревов. В современных конструкциях, таких как «несгораемый алюминиевый ТЭН» от Грепан, плита и нагревательный элемент изготавливаются из одинаковых материалов, что способствует сохранению жесткости конструкции при нагреве и предотвращает ослабление контакта со временем.

Принцип работы основан на контактном и конвективном теплообмене. Большая площадь пластины, которая может превышать площадь традиционных ТЭНов в несколько раз, усиливает турбулентный поток воздуха или жидкости, тем самым повышая коэффициенты теплоотдачи. Эксперименты показывают, что такие ТЭНы снижают разность температур между элементом и радиатором (с 46°C до 29°C), что, в свою очередь, способствует минимизации перегрева и повышению КПД на 20-30%.

Также следует отметить, что интенсификаторы турбулентности, такие как проволочные вставки или насадки, могут дополнительно увеличивать теплоотдачу в 6-20 раз, особенно когда происходит переход от ламинарного к турбулентному режиму потока.

Преимущества пластинчатых ТЭНов: секреты превосходства

Пластинчатые ТЭНы демонстрируют значительные преимущества по сравнению с традиционными аналогами, раскрывая свои секреты эффективного обогрева:

• Высокая эффективность: Большая площадь контакта ускоряет нагрев в 2-3 раза, что способствует снижению энергопотребления.
• Компактность: Пластинчатые ТЭНы можно устанавливать в ограниченных пространствах, что делает их идеальными для конвекторов и радиаторов.
• Долговечность: Однородные материалы, как правило, предотвращают деформацию, увеличивая срок службы на 20-30% за счет снижения температуры ТЭНа.
• Безопасность: Закрытая конструкция без открытого ТЭНа обеспечивает низкую поверхностную температуру и включает защитные экраны.
• Экономичность: Высокий КПД позволяет снизить эксплуатационные расходы.

Дополнительно волнообразные лепестки или Anodic coat покрытия усиливают теплоотдачу, создавая турбулентность и не затрудняя движение воздуха.

Инновации и революционные разработки

Одним из важнейших прорывов в этой области стал несгораемый алюминиевый ТЭН от Грепан. Используемые в конструкции идентичные материалы для пластины и ТЭНа обеспечивают надежный контакт, снижают перегрев и увеличивают КПД. Исследования показывают, что температура ТЭНа составляет 80°C, в то время как температура радиатора достигает всего 51°C, что значительно эффективнее по сравнению с традиционными аналогами.

В паяных пластинчатых теплообменниках Ридан эффективность также превышает аналогичные устройства, благодаря более высокой температуре кипения хладагента и меньшей разности температур. Это минимизирует риск замерзания и позволяет использование более компактных аппаратов.

Существующие миканитовые и керамические пластинчатые нагреватели также нашли свое применение в средних и высоких температурных диапазонах, что делает их пригодными для различных специализированных задач.

Таким образом, благодаря своим уникальным характеристикам и инновационным разработкам, пластинчатые ТЭНы открывают новые горизонты в сфере эффективного обогрева. С каждым днем они находят все более широкий спектр применения, что требует дальнейшего изучения их возможностей и применения в различных отраслях.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Применение в практике: от быта до промышленности

Пластинчатые ТЭНы находят разнообразное применение в различных областях, от быта до промышленности, благодаря своей высокой эффективности и компактности. Рассмотрим основные применения этих инновационных устройств:

• Бытовые конвекторы: Х-образные ТЭНы с волнообразными пластинами эффективно нагревают воздух, создавая комфортные условия в помещениях. Эти устройства осуществляют нагрев как за счет конвекции, так и индукции с помощью ИК-излучения, что делает их универсальными.
• Промышленные печи и экструдеры: Пластинчатые ТЭНы обеспечивают равномерный нагрев, что не только ускоряет производственные процессы, но и снижает связанные с ними энергозатраты. Это позволяет повысить производительность и уменьшить себестоимость
• Теплообменники: Используемые в системах нагрева жидкостей, пластинчатые ТЭНы создают турбулентный поток, обеспечивая быстрое и эффективное подогревание. Например, такие устройства могут нагревать жидкости паром с мощностью до 7 кВт при температуре 100°C.
• Холодильные системы: Пластинчатые ТЭНы активно используются для снижения разности температур, предотвращая обледенение и поддерживая устойчивую работу систем в условиях низких температур.
• Системы рекуперации: В рекуператорах значительно повышается эффективность благодаря использованию конденсата, который передает скрытую теплоту, что позволяет оптимизировать тепловые процессы.

Сравнение типов и критерии выбора

При выборе подходящего типа ТЭНа необходимо учитывать множество факторов. Компактные размеры, высокая эффективность и безопасность являются основными преимуществами пластинчатых ТЭНов по сравнению с традиционными решениями.

Выбор должен основываться не только на мощности (до 10 кВт) и материале (алюминий для долговечности), но и на характеристиках потока (например, Re для турбулентности). Важно избегать перегрева, поэтому стоит тестировать разность температур (ΔT) для предотвращения незапланированных остановок в работе.

Экспериментальные секреты и научные insights

С научной точки зрения, исследование пластинчатых ТЭНов открывает множество возможностей для дальнейшего совершенствования. Результаты экспериментов показывают, что применение интенсификаторов может значительно улучшать теплоотдачу, повышая ее в 6-8 раз в поверхностных системах и до 20 раз в объемных системах.

В условиях ламинарного режима минимальное перемешивание (Re = 158-1128) позволяет лучшим образом контролировать процессы теплообмена, снижая потери и обеспечивая стабильную работу. Исследования, проведенные с образцами, такими как продукция компании Ридан, подтверждают преимущества пластинчатых ТЭНов: ΔT = 4,3°C (в сравнении с 6,9°C традиционных устройств) и P = 3,49 бар, что позволяет значительно уменьшить размеры оборудования без ущерба для производительности.

Практические советы по установке и эксплуатации

Для достижения максимальной эффективности и безопасности режима работы пластинчатых ТЭНов, рекомендуется учитывать следующие моменты:

• Установка: Пластинчатые ТЭНы лучше всего фиксировать на плоских поверхностях, что обеспечивает оптимальную циркуляцию воздуха и турбулентность.
• Безопасность: Необходимо избегать контакта с корпусом и регулярно проверять температурный режим, чтобы не превышать порог в 80-100°C.
• Обслуживание: Рекомендуется регулярно очищать устройства от пыли и загрязнений, что поможет сохранить высокий КПД и продлить срок службы оборудования.
• Ошибки: Не стоит использовать пластинчатые ТЭМы в агрессивных средах без дополнительных защитных мер, также важно проверять гидравлическое сопротивление для предотвращения поломок.

Инновации и качественная реализация пластины ТЭНов открывают новые горизонты в области энергосбережения и эффективного обогрева, что подтверждается многочисленными исследованиями и практическими испытаниями.
