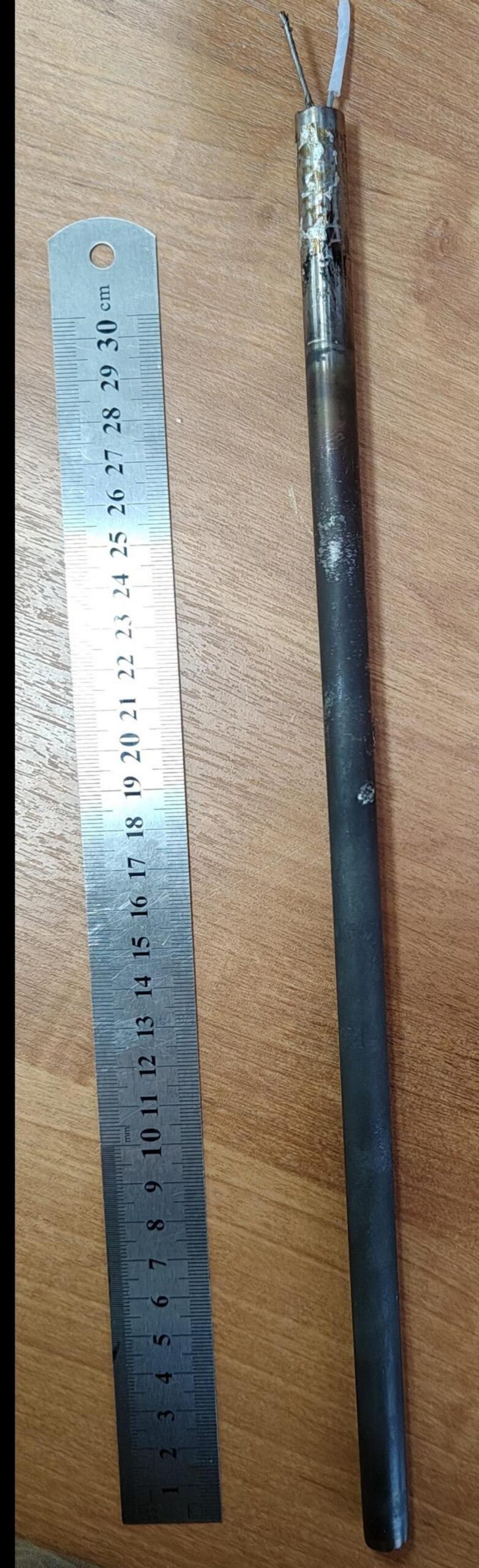

ТЭН патронный D – 12 мм., L – 350 мм., 380В, 500Вт
ТЭН патронный D – 12 мм., L – 350 мм., 380В, 500Вт
Техническая конструкция и принцип работы
Патронные ТЭНы (ТЭНП), также известные как пальчиковые нагреватели, состоят из нихромовой спирали, намотанной на керамический сердечник, изолированной периклазом (оксидом магния) и заключенной в коррозионностойкую трубку из нержавеющей стали с высокой теплопроводностью. Периклаз предотвращает пробои тока и обеспечивает равномерный нагрев по всей рабочей поверхности, исключая локальные перегревы.
Ключевые параметры конкретной модели:
- Диаметр (D): 12 мм (стандартный размер для патронников, близкий к 12,4–12,5 мм в каталогах).
- Длина (L): 350 мм (включая рабочую зону; холодная зона от 10 мм).
- Мощность: 500 Вт (0,5 кВт) — умеренная для предотвращения термических ударов и обеспечения стабильной работы.
- Напряжение: 380 В (подходит для промышленных трехфазных сетей; стандартные варианты 220–400 В).
- Рабочая температура: до 500–600°C (рекомендуется терморегуляция при пиковых нагрузках).
- Нагрузка на поверхность: до 6–8 Вт/см² (для 12 мм и 350 мм рассчитывается как ~1,3–1,5 Вт/см², что обеспечивает безопасность).
- Материалы: Нержавеющая сталь (корпус), нихром (спираль), периклаз (изоляция); возможны варианты с титаном или медью для агрессивных сред.
Выводы могут быть с одного или двух концов, с металлической оплеткой, углом 90° или гибкими проводами длиной 500 мм. Хранение требует сухого помещения; перед эксплуатацией — предварительный разогрев для удаления влаги.
Таблица стандартных характеристик патронных ТЭНов диаметром ~12 мм (адаптировано для 500 Вт):
| Диаметр (мм) | Длина (мм) | Мощность (Вт) при 230–380 В | Примеры напряжений (В) |
|---|---|---|---|
| 12–12,5 | 120 | 250–500 | 220, 230, 380 |
| 12–12,5 | 130 | 250–650 | 220–400 |
| 12–12,5 | 350 | 400–800 | 220–380 |
| 12–12,5 | 500 | 500–1000 | 230–400 |
Данные из каталогов показывают, что модель 12×350 мм на 500 Вт/380 В близка к ТЭН 12 мм×350 мм 400 Вт/220 В и ТЭНП 12,5×350 мм 0,5 кВт. Сопротивление нагревателя рассчитывается как R = \frac{U^2}{P} = \frac{380^2}{500} \approx 288,8 Ом, что типично для последовательного подключения или трехфазных схем.
Области применения
Этот ТЭН идеален для локального нагрева в ограниченных объемах благодаря компактности и цилиндрической форме, вставляемой в гнезда диаметром 12 мм. Основные сферы:
Промышленное производство:
- Сушильные и покрасочные камеры: ускорение полимеризации покрытий.
- Экструзия и литье: нагрев цилиндров экструдера (PET-пленка), пресс-форм (диаметр 12 мм).
- Вентиляция: подогрев приточного воздуха в цехах.
- Технологические установки: поддержание температуры в маслопечах, бойлерах высокого давления.
Бытовое и коммерческое использование:
- Печи, бани, инкубаторы: обогрев помещений.
- Водонагреватели, душевые системы: резервный нагрев воды/масла (хотя для жидкостей чаще трубчатые).
- Кофемашины, стиральные машины: нагрев воды в баках.
- Радиаторы и конвекторы: электрический подогрев воздуха.
В пищевой промышленности могут использоваться с пищевой нержавейкой для стерилизации молока или кипячения. Для нефтегазовых установок — в блочных системах.
Примеры реальных проектов:
- Поставки для маслопечей в химико-технологических центрах.
- Блочные ТЭНы для паровых котлов нефтегазовых компаний.
- Нагрев в автодомах и кабеленесущих системах.
Преимущества и эксплуатационные характеристики
Энергоэффективность
Мощность 500 Вт минимизирует расходы на электричество (0,5 кВт·ч/час), идеально подходя для конвекционного нагрева воздуха или локальных зон. Высокая производительность обеспечивает быстрый разогрев без перегрузки сети.
Долговечность
Корпус устойчив к коррозии и агрессивным средам; срок службы может достигать до 5000–10000 часов при правильной эксплуатации.
Гибкость
Возможны нестандартные варианты — П- или Г-образные формы, несколько зон нагрева, встроенные термодатчики, виброзащита. Под заказ могут быть предложены угловые выводы, гофротрубки.
Сравнение с аналогами:
| Параметр | ТЭН 12×350 мм 500Вт/380В | ТЭН 12×120 мм 350Вт/220В | Блок 3×500Вт/380В |
|---|---|---|---|
| Компактность | Высокая (локальный нагрев) | Максимальная (короткий) | Низкая (блочный) |
| Напряжение | 380 В (промышленное) | 220 В (бытовое) | 220/380 В |
| Применение | Пресс-формы, экструзия | Малые гнезда | Масло/вода в баках |
| Цена (пример) | ~1300–3000 руб. | ~1000–1500 руб. | ~3000 руб. |
Преимущества перед трубчатыми ТЭНами: меньший размер и равномерный нагрев без контакта с жидкостью.
Монтаж, подключение и безопасность
Установка
Вставляется в гнездо 12 мм с зазором 0,1–0,5 мм для терморасширения; фиксация осуществляется фланцем или резьбой. Предварительный разогрев необходим в течение 1–2 часов при 200°C.
Подключение:
- Однофазное: Прямо к 380 В (если предусмотрено).
- Трехфазное: Звездой или треугольником для баланса нагрузки (например, 3×500 Вт дают 1,5 кВт).
- Последовательное: Только с идентичными ТЭНами (R суммируется).
Рекомендуемые провода: высокотемпературные, с силиконовой изоляцией длиной 500 мм.
Меры безопасности:
- Терморегулятор для температуры >500°C.
- Избегать сухого хода без нагрузки.
- Проверка сопротивления перед запуском — около 289 Ом.
- Защита от вибрации и влаги.
Типичные ошибки:
- Неправильный зазор (перегрев).
- Отсутствие разогрева (трещины).
- Несоответствие напряжения (сгорание).
Экономические аспекты и рынок
Цена на данный ТЭН составляет 1300–3000 рублей за единицу, что зависит от производителя, таких как «Термоэлемент», «Марион» и других. Массовые поставки могут снизить стоимость. Энергоэффективность позволяет окупить вложения за 6–12 месяцев в сфере B2B. Основные регионы потребления — Россия, включая Москву, Санкт-Петербург и Миасс, с быстрой доставкой.
Производители:
Крупные компании, такие как ПК «Марион» (блочные для нефтегаза), «Термоэлемент» (нестандартные решения) и ten-miass.ru (водяные/воздушные ТЭНы), предлагают широкий ассортимент. Продукция доступна на marketplaces, таких как OZON и других.
Перспективы и инновации
Современные патронные ТЭНы продолжают эволюционировать, включая возможность встроенных датчиков IoT для мониторинга состояния, неравномерной мощности для пресс-форм и гибкие варианты, которые могут работать при температурах до 750°C. В экструзии наблюдается рост спроса на модели, способные генерировать до 2000 Вт на 12 мм.
Будущее технологии заключается в развитии энергоэффективных материалов, таких как керамика, которые будут способны работать при температурах свыше 1000°C. Эта модель представляет собой универсальное решение, позволяющее перейти от бытовых 220 В к промышленным 380 В, сбалансировав между компактностью, мощностью и надежностью.
Следующая часть статьи будет посвящена более детальному рассмотрению системы управления и эксплуатации, а также современных достижений в области безопасности и технологий монтажа.
Система управления и эксплуатации
Эффективность работы патронного ТЭНа диаметром 12 мм и длиной 350 мм напрямую зависит от правильной реализации системы управления, которая включает в себя как оборудование, так и программное обеспечение. Современные системы управления направлены на автоматизацию процессов, мониторинг состояния устройств и оптимизацию энергорасходов.
Мониторинг и контроль
Для промышленного использования рекомендуются интегрированные системы контроля температуры, которые могут использовать встроенные датчики, подключенные к управляющему оборудованию. Терморегуляторы, подходящие для этих ТЭНов, могут позволить поддерживать стабильную рабочую температуру в диапазоне 500-600°C, обеспечивая дополнительную защиту от перегрева и нарушения работы оборудования.
Преимущества мониторинга:
- Автоматизация процессов: Уменьшение человеческого вмешательства, что повышает точность и надежность работы.
- Снижение издержек: Оптимизация энергопотребления за счет снижения перегрева и ненужного расхода электроэнергии.
- Долговечность оборудования: Профилактика перегревов и возможных повреждений продлевает срок службы ТЭНа.
Эксплуатация и техническое обслуживание
Для достижения максимальной производительности ТЭНа важно следить за его состоянием и проводить регулярное техническое обслуживание.
Рекомендации по обслуживанию:
- Регулярно проверяйте сопротивление нагревателя перед запуском, чтобы выявить потенциальные неисправности.
- Соблюдайте заданные параметры температуры, избегая перегревов, которые могут повредить нагреватель.
- Периодически проводите чистку нагревательной поверхности от налета и загрязнений, которые могут ухудшать теплопередачу.
Современные достижения в области безопасности
Безопасность эксплуатации патронных ТЭНов является ключевым аспектом, особенно в условиях высоких температур и давления. Современные технологии предлагают различные решения для повышения безопасности данной продукции.
Предупреждение аварий и ЧС
Вспомогательные средства, такие как датчики перегрева и аварийные термостаты, используются для автоматического отключения устройства при выходе за допустимые пределы температуры.
Элементы безопасности:
- Автоматическое отключение: В случае перегрева или аномалий в работе температура автоматически снижена.
- Программы проверки последовательности запуска: Это обеспечивает безопасность при подключении нескольких ТЭНов к одной линии.
Пожарная безопасность
Важно учесть, что высокая температура может привести к риску возгорания. Рекомендуется воспользоваться термостойкими изоляционными материалами и защитными ограждениями для минимизации рисков.
Тенденции на рынке термонагревательного оборудования
С учетом растущей потребности в энергоэффективных решениях, производители ТЭНов продолжают адаптировать свою продукцию к новым условиям. Стремление к экологичности и снижению потребления электроэнергии становится важным направлением в разработках.
Инновационные решения
Среди новых разработок, наблюдается тенденция к использованию умных технологий, таких как IoT (Интернет вещей), которые позволяют интегрировать ТЭНы в общие системы мониторинга и управления высокотехнологичными производственными процессами.
Адаптация к различным условиям эксплуатации
Производители осваивают новые материалы и технологии, что позволяет создавать ТЭНы, способные работать в более агрессивных средах. Ожидается увеличение интереса к ТЭНам, сделанным с использованием керамических материалов, которые могут выдерживать еще более высокие температуры.
В результате представленные решения и возможности по модернизации ТЭНов открывают новые горизонты для их применения в разнообразных сферах, от промышленности до бытового использования. Рассматривая все вышеперечисленное, ТЭН патронный D=12 мм, L=350 мм, 380В, 500Вт предлагает множество возможностей для расширения его применения, и с каждым днем становится всё более востребованным на рынке.
