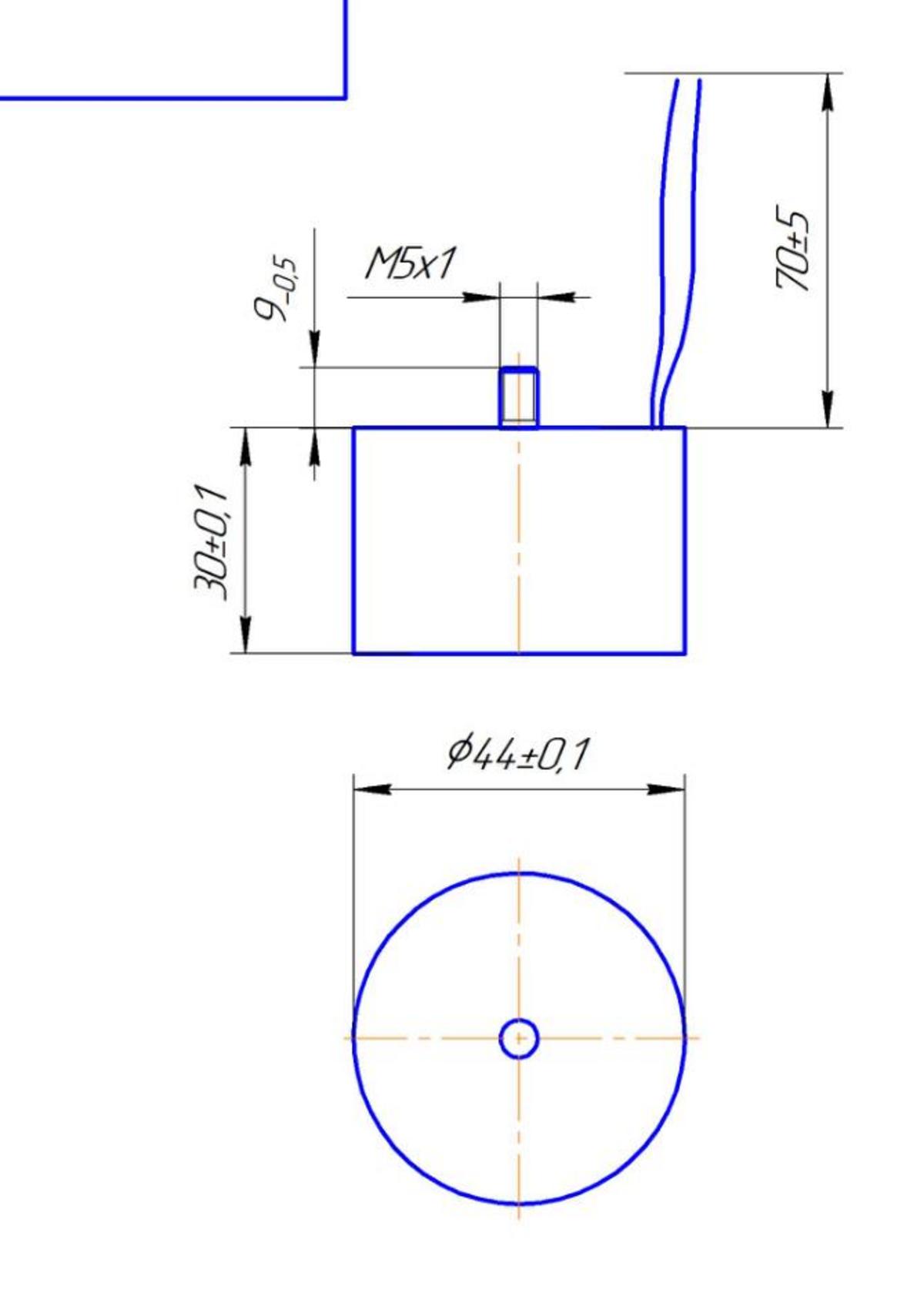

Тэн патронный 44х30. Напряжение 24 В, мощность 40 вт

Тэн патронный 44х30. Напряжение 24 В, мощность 40 вт Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии

Конструкция и принцип работы

Патронные ТЭНы относятся к категории нагревательных элементов, выполненных на основе металлической трубки из нержавеющей стали (чаще всего марки 12Х18Н10Т). Эта трубка имеет бесшовную конструкцию, что обеспечивает высокую коррозионную стойкость и способность выдерживать экстремальные температуры.

Внутреннее устройство ТЭНа включает в себя:

• Нагревательный элемент: состоит из резистивной проволоки (нихром или аналог), намотанной спиралью на керамический сердечник.
• Изоляция: пространство между спиралью и корпусом заполняется электротехническим периклазом (MgO), который выполняет функции теплоотвода и электрической изоляции.
• Контакты: выводы располагаются с одной стороны и могут оснащаться гибкими проводами разной длины (от 100 до 500 мм), шпильками или фланцами. Торцевая часть устройства герметично заварена.

Производственный процесс включает в себя обжимку для уплотнения компонентов, что значительно увеличивает срок службы и обеспечивает равномерный нагрев по всей поверхности нагревательного элемента. Максимальная плотность мощности может достигать 25–50 Вт/см², что позволяет быстро доводить температуру до необходимых уровней, избегая перегрева.

Таблица стандартных конструктивных параметров патронных ТЭНов (ближайшие к 44х30)

Для вашего ТЭНа 44х30, удельная мощность и температура крайне высоки. Площадь рабочей поверхности ~4,15 см², а плотность мощности составляет ~9,6 Вт/см², что идеально для равномерного нагрева без локальных перегревов.

Применение в промышленности и быту

Патронные ТЭНы находят широкое применение в различных областях, включая:

• Нагрев металлических частей: в термопластавтоматах, литейных и пресс-формах, экструдерерах и упаковочном оборудовании.
• Нагрев жидкостей: таких как вода, масла, кислоты и щелочи (но здесь они используются реже).
• 3D-принтеры: компактные модели, такие как 6×20 или 4,5×40 мм, популярны для нагрева хотэндов и столов в 3D-печати.
• Лабораторные и медицинские устройства: предотвращение конденсата и поддержание стабильной температуры в реагентах.

Преимущества патронных ТЭНов

• Локальный нагрев: ТЭНы обеспечивают равномерный нагрев всей поверхности.
• Легкость монтажа: Возможность установки в отверстия с использованием термопасты для теплоотвода.
• Герметичность: Защита проводов от окисления даже при температуре 750 °C.
• Долговечность: Больше 8000 конфигураций, испытания по международным стандартам.
• Простота замены: Высокая скорость замены без остановки работы оборудования.

Специальные исполнения

Могут быть изготовлены в различных вариантах:

• П- или Г-образные для плотного контакта.
• Несколько зон нагрева.
• Встроенные термопары (различные диаметры).
• Неравномерная мощность и угловые выводы.

Монтаж, эксплуатация и безопасность

Установка

Правильная установка является ключевым аспектом для безопасности и долговечности работы ТЭНа:

1. Просверлить отверстие с диаметром 30 мм и глубиной 54 мм (44 мм для ТЭНа + 10 мм холодная зона).
2. Нанести высокотемпературную пасту с теплопроводностью более 8 Вт/м·К для обеспечения теплоотвода и защиты от перегрева.
3. Вставить ТЭН и закрепить его (используя фланец или шпильки).
4. Подключить провода к источнику 24 В DC/AC (ток ~1,67 А).
5. Предварительно прогреть устройство перед первым использованием.

Инструменты, необходимые для установки

Для установки потребуется следующее оборудование:

• Дрель.
• Термопаста.
• Мультиметр для проверки сопротивления.
• Терморегулятор для температур выше 500 °C.

Предосторожности

• Хранить в сухом месте для предотвращения разрушения изоляции.
• Избегать использования на неровных поверхностях.
• Не превышать максимальную рабочую температуру 750 °C; утечка тока не должна превышать 0,1 мА.
• В агрессивной среде применять ТЭНы из титана или со специальными покрытиями.
• Неправильные установки могут привести к перегреву или отключению ТЭНа.

Сравнение с аналогами и нестандартные варианты

Патронные ТЭНы, такие как 44х30, предлагают большую площадь поверхности для нагрева при той же мощности, что способствует снижению плотности и уменьшает риск перегрева по сравнению с аналогами.

Нестандартные варианты могут включать разные диаметры и длинные модели, с высокими требованиями к мощности и температуре.

Характеристики и качество изготовления патронных ТЭНов определяют их успешность в различных сферах применения, что делает их крайне востребованными в современных технологиях и производственных процессах.

Технические спецификации и маркировка

Для точного обозначения устройства используются стандартные форматы, например: ТЭНП 30×44; 0,04×24 (с проводом длиной 300 мм). Важно учитывать:

• Напряжение: от 12 до 600 В, где 24 В является безопасным для бытовых и промышленных скоростных систем.
• Мощность: от 100 Вт до 10 кВт+; 40 Вт — идеальный выбор для узкоспециализированных задач.
• Диаметры: 8/10/12/13/16/18/30 мм.
• Длины: от 280 до 6000 мм.

Изоляция ТЭНа должна иметь сопротивление более 5 МОм. С учетом своих характеристик, модель 44х30 идеально подходит для использования в системах, работающих на 24 В.

Производство, поставки и стоимость

Патронные ТЭНы производятся рядом российских и белорусских компаний, таких как «Термоэлемент», «ПСЗ-СПб», «Полимернагрев», которые предлагают как стандартные, так и индивидуальные решения (по чертежам и с датчиками). Доставка возможна по всей территории России, включая Москву и Санкт-Петербург.

Ценовой диапазон колеблется от 100 до 1500 рублей за компактные модели, в то время как стоимость индивидуального заказа составляет от 2000 рублей, в зависимости от сложности изготовления. Данные устройства сертифицированы согласно международным стандартам качества.

• Интересные факты:
  • Упаковка для режущих ножей варьируется от 4,5 до 10 мм, что делает их универсальными.
  • Экстремальные варианты ТЭНов могут работать на напряжениях до 1000 В и 230 В.
  • Альтернативы патронным ТЭНам: силиконовые нагревательные маты (размер 100×100 мм, 24 В/40 Вт, диапазон температур -60..+250 °C), однако с меньшей максимальной температурой.

Для успешного применения патронного ТЭНа 44х30 важно понимать все аспекты его работы, особенностей ухода и монтажа. При правильной эксплуатации это устройство обеспечит надежное нагревание в самых различных условиях.

Существуют дополнительные аспекты и калькуляции, которые можно учесть при использовании ТЭНов, такие как время нагрева или учет теплоемкости материалов, что может стать темой дальнейшего изучения и практического применения.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Расчет температуры и времени нагрева

Для эффективного использования патронного ТЭНа 44х30 в различных приложениях важно учитывать время нагрева и достигнутую температуру, что зависит от индивидуальных параметров системы и условий эксплуатации. Основные формулы, которые помогут вам в расчетах, следующие:

Q = P × t — где:

• Q — количество тепла (Вт·ч), необходимое для нагрева.
• P — мощность ТЭНа (40 Вт).
• t — время, необходимое для достижения нужной температуры (часы).

Для нагрева металла необходимо учитывать его теплоемкость. Например, теплоемкость стали составляет примерно 0,49 Дж/(г·°C). Это поможет вам рассчитать необходимое время для нагрева пресс-форм, экструдеров или других деталей.

Пример расчета

Допустим, нужно нагреть 1 кг стали с 20 °C до 200 °C. Общая формула будет выглядеть так:

Q = m × c × ΔT, где:

• m — масса (1000 г),
• c — теплоемкость (0,49 Дж/(г·°C)),
• ΔT — изменение температуры (200 — 20 = 180 °C).

Теперь подставим значения:

Q = 1000 г × 0,49 Дж/(г·°C) × 180 °C = 88200 Дж.

Чтобы получить время нагрева:

t = Q/P, где P = 40 Вт (40 Дж/с).

t = 88200 Дж / 40 Дж/с = 2205 секунд ≈ 36,75 минут.

Таким образом, для нагрева 1 кг стали с 20 °C до 200 °C с использованием ТЭНа 44х30 потребуется примерно 36,75 минут.

Обслуживание и уход за ТЭНом

Правильное обслуживание патронного ТЭНа может значительно продлить его срок службы и обеспечить надежную работу:

• Регулярная проверка изоляции: Убедитесь, что изоляция ТЭНа в хорошем состоянии. Периодически проверяйте сопротивление, оно должно быть выше 5 МОм.
• Очистка патронного ТЭНа: Очищайте ТЭН от пыли и загрязнений, которые могут снизить его эффективность и привести к перегреву.
• Контроль подключения: Следите за соединениями проводов, чтобы избежать искрения и коротких замыканий.
• Терморегуляция: Использование терморегуляторов поможет контролировать температуру и предотвратить перегрев, особенно в системах с высокой мощностью.

Промышленные требования и стандарты

В производстве ТЭНов соблюдаются строгие стандарты и требования к качеству. Проверяются следующие аспекты:

• Сертификаты соответствия: Для поставки на рынок ТЭНы должны иметь соответствующие сертификаты качества.
• Испытания на перегрев: ТЭНы проверяются на способность выдерживать максимально допустимые температуры.
• Тестирование на долговечность: Проводятся тесты на устойчивость к физическим и химическим воздействиям.
• Качество материалов: Используются только сертифицированные нержавеющие стали и другие легирующие компоненты.

Особое внимание следует уделять условиям эксплуатации ТЭНа, так как они сильно влияют на его долговечность и работоспособность.

Специальные решения и инновации

С учетом постоянного развития технологий, производители ТЭНов предлагают специальные решения, которые удовлетворяют уникальным требованиям клиентов:

• Индивидуальные заказы: Более сложные конфигурации, включая много зон нагрева или специфические размеры.
• Управление температурой: Встраивание термопар и других датчиков для автоматизации контроля температуры.
• Использование новых материалов: Разработка ТЭНов с использованием современных композитных материалов для увеличенной эффективности.

Инновации в области патронных ТЭНов открывают новые горизонты для применения в различных отраслях — от автомобильной до медицинской. Новые технологии и разработки повысят эффективность температурного контроля и надежности.

Каждая из разделов статьи раскрывает важные аспекты использования и работы патронного ТЭНа 44х30, предоставляя полное понимание его применения в различных промышленных и бытовых условиях.
