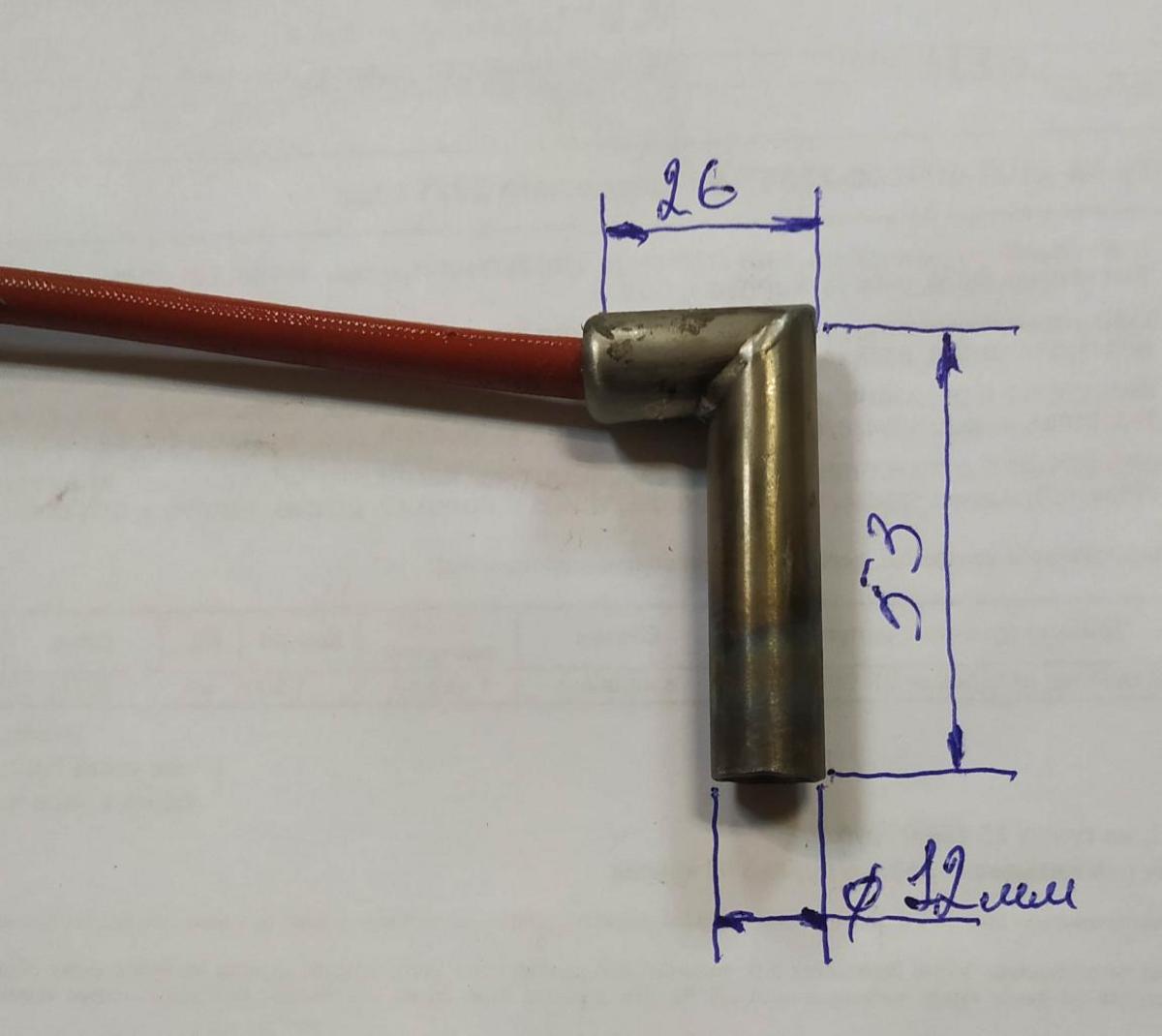

Тэн патронный угловой. Напряжение 220 В

Повышение эффективности промышленных нагревательных систем: стратегический выбор угловых патронных ТЭНов на 220 В

В условиях современного промышленного производства, где компактность, надёжность и точность температурного контроля играют критическую роль, выбор правильного нагревательного элемента является стратегическим решением. Угловой патронный ТЭН (трубчатый электронагреватель) на 220 В представляет собой специализированное решение, оптимизированное для работы в ограниченных пространствах и условиях, требующих минимизации механических нагрузок на электропроводку. Этот тип нагревателей, в отличие от классических патронных аналогов с осевым выводом, предлагает угловое расположение питающих проводов (как правило, под 90°), что обеспечивает ряд эксплуатационных преимуществ для руководителей производства, инженеров и специалистов по закупкам.

Ключевые понятия и терминология

• Патронный ТЭН: Цилиндрический электронагревательный элемент, предназначенный для установки в глухие отверстия пресс-форм, матриц, нагревательных плит и другого оборудования. Обеспечивает прямой и эффективный нагрев рабочих зон.
• Угловой вывод проводов: Конструктивная особенность, при которой питающие провода выходят из корпуса ТЭНа под углом (обычно 90°), а не по его оси. Это критично для монтажа в условиях ограниченного пространства, предотвращения изломов и повышения надёжности соединений.
• Напряжение 220 В: Стандартное однофазное напряжение, широко используемое как в бытовых, так и в промышленных сетях, что делает такие ТЭНы универсальными и легко интегрируемыми.
• Нихромовая спираль (Х20Н80): Нагревательный элемент, выполненный из сплава никеля и хрома, отличающийся высоким электрическим сопротивлением и устойчивостью к высоким температурам, обеспечивающий стабильную и эффективную выработку тепла.
• Оксид магния (MgO): Высококачественный диэлектрический и теплопроводящий порошок, используемый для электрической изоляции нагревательной спирали от металлической оболочки и эффективной передачи тепла к ней.
• Удельная мощность (Вт/см²): Параметр, указывающий на количество тепловой энергии, генерируемой единицей площади поверхности ТЭНа. Высокая удельная мощность позволяет использовать компактные нагреватели для интенсивного нагрева.
• Термопара: Датчик температуры (например, тип J или K), который может быть интегрирован в конструкцию ТЭНа для точного и оперативного контроля температуры нагреваемой поверхности, что критично для поддержания технологических режимов и защиты от перегрева.
• MTBF (Mean Time Between Failures): Среднее время наработки на отказ – ключевой показатель надёжности оборудования, который напрямую зависит от качества и правильности выбора таких компонентов, как ТЭНы.
• TCO (Total Cost of Ownership): Общая стоимость владения, включающая не только цену покупки, но и затраты на установку, эксплуатацию, обслуживание, ремонт и утилизацию в течение всего срока службы оборудования.

Конструкция и принцип работы углового патронного ТЭНа на 220 В

Архитектура углового патронного ТЭНа оптимизирована для надёжности и эффективности. В основе конструкции лежит металлическая оболочка, чаще всего из нержавеющей стали (AISI 304, 316), обеспечивающая механическую прочность и стойкость к коррозии в различных средах. Внутри оболочки расположена нагревательная спираль из высокоомной нихромовой проволоки (Х20Н80), которая является источником тепла при прохождении электрического тока.

Ключевым элементом, обеспечивающим безопасность и эффективность, является изоляционный порошок из оксида магния, плотно упакованный вокруг спирали. Он служит двум основным целям: предотвращает электрический контакт спирали с металлической оболочкой и обеспечивает высокую теплопроводность, эффективно передавая тепло от спирали к внешней поверхности ТЭНа и далее к нагреваемому объекту. В некоторых моделях повышенной плотности используются керамические сердечники для улучшения теплопередачи и фиксации спирали.

Отличительной особенностью является угловой (90°) вывод гибких высокотемпературных проводов. Эта конфигурация минимизирует риски механических повреждений и перегибов кабеля, что особенно важно в оборудовании с ограниченным пространством для прокладки коммуникаций. Провода, как правило, имеют силиконовую или стекловолоконную изоляцию, рассчитанную на высокие рабочие температуры. Некоторые модели предусматривают интеграцию термопары непосредственно в корпус ТЭНа, что позволяет осуществлять прецизионный контроль температуры рабочей зоны, исключая внешние датчики и повышая точность управления процессом.

Принцип действия основывается на законе Джоуля-Ленца: при прохождении электрического тока через нихромовую спираль она нагревается за счёт резистивного сопротивления. Тепло от спирали эффективно передаётся через оксид магния к металлической оболочке, а затем — к объекту, требующему нагрева (например, в пресс-формы, экструдеры, лабораторные ёмкости). Высокая плотность упаковки позволяет размещать такие ТЭНы в компактных отверстиях, обеспечивая быстрый и целенаправленный нагрев.

Основные технические параметры и типовые характеристики

Выбор углового патронного ТЭНа на 220 В требует внимательного анализа его технических характеристик, чтобы обеспечить соответствие требованиям оборудования и оптимизировать эксплуатационные расходы. Ниже представлены типовые значения и комментарии, важные для принятия решения.

Дополнительные опции и их B2B-ценность:

• Встроенная термопара (тип J, K): Позволяет реализовать точный PID-регулирование температуры, что критично для процессов с высокими требованиями к стабильности теплового режима (например, в литье пластмасс или лабораторных анализаторах). Снижает риск брака и оптимизирует энергопотребление.
• Двойной/тройной вывод: Для независимого управления зонами нагрева в одном ТЭНе, повышая гибкость настройки и точность контроля.
• Миниатюрные исполнения (диаметр 3–5 мм): Открывают возможности для интеграции нагрева в микрооборудование и высокоточные приборы, где ранее это было невозможно.
• «Холодные» зоны на концах: Предотвращают перегрев крепёжных элементов и металла вне рабочей зоны, защищая оборудование и снижая энергопотери.

Сферы применения и экономический эффект

Угловые патронные ТЭНы на 220 В находят применение в широком спектре промышленных и технологических процессов, где требуется точный, локализованный нагрев и высокая надёжность. Их уникальная конструкция с угловым выводом обеспечивает ряд операционных преимуществ, напрямую влияющих на экономические показатели предприятий.

Типичные отрасли и задачи:

• Литьё пластмасс и экструзия:
  • Задача: Поддержание стабильной температуры пресс-форм, сопел экструдеров, головок инжекционного оборудования.
  • Влияние на бизнес: Точный температурный контроль минимизирует процент брака (снижение OpEx), сокращает время цикла производства за счёт быстрого нагрева, повышает качество продукции. Угловой вывод проводов предотвращает их повреждение при частых циклах движения форм, снижая простои и затраты на ремонт (TCO).
• Лабораторное и аналитическое оборудование:
  • Задача: Нагрев реакционных камер, трубок, миниатюрных резервуаров, хроматографических колонок, оптических элементов.
  • Влияние на бизнес: Обеспечение высокой точности и повторяемости результатов анализов, что критично для R&D, контроля качества и медицинской диагностики. Угловая конструкция позволяет интегрировать нагрев в сложное и компактное оборудование, расширяя его функционал. Высокая надёжность ТЭНа критична для непрерывной работы дорогостоящих приборов.
• Медицинское и фармацевтическое оборудование:
  • Задача: Стерилизация инструментов, нагрев небольших ёмкостей с реагентами, поддержание температуры в инкубаторах.
  • Влияние на бизнес: Соответствие строгим стандартам санитарной безопасности и качества. Точный нагрев исключает порчу дорогостоящих препаратов. Долговечность ТЭНов снижает риски внеплановых простоев оборудования, критичных для операционных и диагностических центров.
• Упаковочное оборудование:
  • Задача: Нагрев упаковочных головок, термосварочных элементов, систем горячего тиснения.
  • Влияние на бизнес: Ускорение производственных линий, обеспечение герметичности упаковки, повышение эстетики брендирования. Угловой вывод позволяет оптимизировать пространство для механики и сенсоров.
• Металлургия и промышленные печи (локальный нагрев):
  • Задача: Локальный нагрев отдельных деталей, поддержание температурных режимов в небольших зонах печей, сушильных камер.
  • Влияние на бизнес: Повышение гибкости производственных процессов, возможность точечной термообработки, снижение общих энергозатрат за счёт локализации нагрева.

Особенности эксплуатации, влияющие на TCO:

• Плотный контакт: При монтаже необходимо обеспечить максимально плотный контакт между ТЭНом и нагреваемой поверхностью. Использование термопасты или специальных эпоксидных компаундов значительно улучшает теплопередачу, снижая потери энергии до 10-15% и продлевая срок службы ТЭНа за счёт предотвращения локального перегрева.
• Исключение механических нагрузок на вывод проводов: Угловой вывод специально разработан для этого. Игнорирование данного аспекта приводит к преждевременному износу изоляции и обрывам проводов, вызывая простои, которые могут стоить компании от нескольких сотен до десятков тысяч долларов в час, в зависимости от отрасли.
• Контроль удельной мощности: Превышение рекомендованной удельной мощности (как правило, до 15 Вт/см² для стандартных моделей, до 50 Вт/см² для высокомощных) ускоряет деградацию нагревательной спирали. Правильный расчёт мощности позволяет достичь оптимального баланса между скоростью нагрева и ресурсом ТЭНа, снижая частоту замены.
• Защита от агрессивных сред: Выбор материала оболочки (например, AISI 316 для сред с повышенной влажностью или химической активностью) и качественная герметизация выводов критичны для работы в тяжёлых условиях, предотвращая коррозию и короткие замыкания. Стоимость замены ТЭНа в агрессивной среде может быть в 2-3 раза выше обычной из-за дополнительных затрат на демонтаж и подготовку.
• Встраивание термопар: Интегрированные термопары (J, K-типа) обеспечивают точность регулирования температуры в пределах ±1-2°C. Это предотвращает температурные колебания, влияющие на качество продукции, снижая процент брака и необходимость переработки, что напрямую влияет на ROI производственной линии.

Экономический эффект от правильного подбора и эксплуатации угловых патронных ТЭНов выражается в сокращении операционных расходов, увеличении срока службы оборудования, минимизации внеплановых простоев и повышении качества конечной продукции. Оптимизация этих параметров позволяет снизить TCO нагревательных систем до 20-30% по сравнению с использованием неоптимальных решений.

Сравнительная таблица: стратегические подходы к нагреву

При выборе нагревательных решений для промышленных процессов важно не только оценивать технические характеристики конкретного ТЭНа, но и рассматривать общую стратегию внедрения. Представленная таблица сравнивает различные подходы к нагреву, включая использование угловых патронных ТЭНов, по ключевым B2B-критериям.

Как показывает сравнительный анализ, угловой патронный ТЭН на 220 В занимает сбалансированное положение, предлагая оптимальное сочетание стоимости, надёжности и эффективности для широкого круга промышленных применений, особенно там, где важна компактность и защита выводов. Это делает его привлекательным выбором для инженеров, стремящихся к минимизации операционных рисков и повышению общего TCO оборудования.

После понимания фундаментальных аспектов выбора и преимуществ угловых патронных ТЭНов, следующим шагом для B2B-специалистов является углублённое изучение их практической реализации, интеграции в производственные процессы и стратегий долгосрочной эксплуатации для максимизации их экономического эффекта и минимизации потенциальных рисков.

Продвинутая практика и внедрение: максимизация жизненного цикла угловых патронных ТЭНов

Успешная интеграция угловых патронных ТЭНов (трубчатых электронагревателей) в промышленные циклы требует не только понимания их технических характеристик, но и стратегического подхода к выбору, монтажу, эксплуатации и обслуживанию. Этот раздел фокусируется на практических аспектах, позволяющих руководителям производства, техническим директорам и специалистам по закупкам обеспечить максимальную отдачу от инвестиций и минимизировать риски.

Пошаговая реализация: от выбора до эксплуатации

Внедрение эффективной системы нагрева с использованием угловых патронных ТЭНов следует рассматривать как проект, требующий поэтапного планирования и контроля. Это обеспечивает предсказуемость результатов, оптимизацию затрат и надёжность работы оборудования.

Этап 1: Стратегический выбор и спецификация

Этот этап критичен для определения TCO и ROI проекта.

1. Оценка тепловых потребностей и среды:
   • Роль: Ведущий инженер-технолог, конструктор.
   • Артефакт: Техническое задание (ТЗ) с указанием требуемой температуры, скорости нагрева, объёма/массы нагреваемого материала, тепловых потерь, параметров окружающей среды (влажность, химическая агрессивность).
   • Ключевой фактор: Точный расчёт удельной мощности (Вт/см²) для предотвращения как недостаточного, так и избыточного нагрева. Отраслевые ориентиры: 5-15 Вт/см² для стандартных условий, до 50 Вт/см² для высокоплотных ТЭНов в металле.
2. Подбор ТЭНа по параметрам:
   • Роль: Инженер-электрик, специалист по закупкам.
   • Артефакт: Спецификация ТЭНа (диаметр, длина, мощность, напряжение, материал оболочки, тип вывода, наличие термопары).
   • Ключевой фактор: Диаметр ТЭНа должен быть на 0.05-0.1 мм меньше диаметра отверстия для обеспечения плотной посадки (тепловой зазор). Выбор материала оболочки (нержавеющая сталь, медь, Inconel) должен соответствовать агрессивности среды для обеспечения долговечности.
3. Выбор производителя и стандартов:
   • Роль: Руководитель отдела закупок, директор по качеству.
   • Артефакт: Список аккредитованных поставщиков, протоколы испытаний, сертификаты соответствия (ГОСТ, CE, UL).
   • Ключевой фактор: Приоритет надёжных поставщиков с гарантией и технической поддержкой. Снижение рисков, связанных с некачественной продукцией, может сэкономить до 30% от TCO за счёт предотвращения частых замен и простоев.

Этап 2: Монтаж и подключение (с акцентом на минимизацию рисков)

Правильный монтаж — залог долгой и безаварийной работы. Ошибки на этом этапе могут привести к сокращению срока службы ТЭНа на 50% и более.

1. Подготовка монтажного отверстия:
   • Роль: Техник по обслуживанию, монтажник.
   • Процедура: Отверстие должно быть чистым, без заусенцев и точно соответствовать диаметру ТЭНа. Рекомендуется калибровка отверстия.
   • Важно: Использование термопасты или теплопроводящего компаунда (например, керамического цемента) для заполнения микрозазоров и улучшения теплопередачи до 10-15%.
2. Установка ТЭНа и фиксация:
   • Роль: Монтажник.
   • Процедура: Аккуратно вставить ТЭН в отверстие до упора. Убедиться в плотном прилегании по всей длине рабочей части.
   • Риск-менеджмент: Не применять чрезмерные механические усилия, способные деформировать оболочку. Проверить отсутствие перекосов.
3. Подключение электропитания и термопары:
   • Роль: Инженер-электрик, КИПиА-специалист.
   • Процедура: Подсоединение проводов к сети 220 В через клеммные колодки. Использовать высокотемпературные клеммы и провода соответствующего сечения. Подключение интегрированной термопары к контроллеру температуры.
   • Безопасность: Строго следовать схемам подключения. Обеспечить надёжную фиксацию и защиту выводов от механических воздействий и вибраций (использовать кабельные вводы, гофры). Проверить целостность изоляции после подключения. Обязательно наличие заземления.

Этап 3: Эксплуатация, мониторинг и оптимизация

Этот этап направлен на минимизацию OpEx и продление срока службы оборудования.

1. Первичный запуск и тестирование:
   • Роль: Инженер-наладчик.
   • Процедура: Постепенный выход на рабочую температуру, мониторинг показаний термопары, тепловизионный контроль (при наличии) для выявления неравномерного нагрева.
   • Оптимизация: Корректировка параметров PID-регулятора для достижения максимальной стабильности температуры.
2. Планово-предупредительное обслуживание (ППМ):
   • Роль: Служба эксплуатации.
   • Процедура: Регулярный визуальный осмотр ТЭНов и выводов (минимум раз в месяц), проверка сопротивления изоляции (диэлектрическая прочность), состояния контактов. Замеры фактического энергопотребления.
   • B2B-выгода: ППМ позволяет предотвратить до 70% внеплановых отказов, сократить время простоев на 50% и более, снизив совокупные затраты на обслуживание и ремонт.
3. Обучение персонала:
   • Роль: Руководитель производства, HR-отдел.
   • Процедура: Проведение регулярных тренингов для операторов и техников по правилам эксплуатации, базовой диагностике и мерам безопасности.
   • B2B-выгода: Снижение человеческого фактора в отказах оборудования, повышение квалификации персонала, улучшение общей культуры безопасности.

Типичные ошибки и стратегии их предотвращения (чек-лист для Decision-Makers)

Проактивное управление рисками при эксплуатации нагревательных элементов критически важно для операционной стабильности и экономического здоровья предприятия.

• Неправильный расчёт мощности:
  • Проблема: Избыточная мощность приводит к частым циклам включения/выключения, сокращая ресурс ТЭНа. Недостаточная — к неспособности достичь или поддерживать нужную температуру, что ведёт к браку продукции.
  • Предотвращение: Детальный тепловой расчёт с учётом теплопотерь, массы и теплоёмкости нагреваемого объекта. Рекомендуется использовать ПО для моделирования тепловых процессов. Всегда предусматривайте запас по мощности 10-15% для компенсации колебаний сети и износа.
• Несоответствие диаметра/длины ТЭНа отверстию:
  • Проблема: Большой зазор снижает теплоотдачу, вызывает перегрев ТЭНа и его быстрый выход из строя. Слишком плотная посадка затрудняет монтаж и демонтаж.
  • Предотвращение: Точное измерение отверстий калибрами (до 0.01 мм). Зазор 0.05-0.1 мм — оптимальный. При закупке ТЭНов требуйте строгий допуск на диаметр.
• Игнорирование углового вывода в условиях ограниченного пространства:
  • Проблема: Прямой вывод проводов в тесных условиях подвержен перегибам, вибрациям, механическим повреждениям, что вызывает обрывы, короткие замыкания и простои.
  • Предотвращение: Всегда выбирайте угловой ТЭН для оборудования, где пространство для подключения кабеля ограничено или ожидаются динамические нагрузки. Это снижает риски поломки выводов на 80-90%.
• Отсутствие контроля температуры:
  • Проблема: Неконтролируемый перегрев оболочки ТЭНа или нагреваемого объекта приводит к деформации, выходу из строя оборудования, порче продукции и высоким энергозатратам.
  • Предотвращение: Обязательное использование термопар (встроенных или внешних) и промышленных PID-контроллеров температуры. Настройка аварийных порогов и систем защиты от перегрева.
• Недостаточная герметизация выводов:
  • Проблема: Попадание влаги, масел, пыли или агрессивных сред на выводы приводит к короткому замыканию, утечкам тока и риску поражения электрическим током.
  • Предотвращение: Использование ТЭНов с высокой степенью защиты выводов (IP-класс). Дополнительная герметизация силиконовыми или эпоксидными компаундами при необходимости, использование защитных кожухов.

Кейсы/паттерны: реальные сценарии внедрения

Примеры из практики демонстрируют, как правильный выбор и эксплуатация угловых патронных ТЭНов влияют на бизнес-процессы.

1. Паттерн: Автоматизированное производство (Enterprise)

Контекст: Крупное предприятие по производству автомобильных комплектующих с высокоточными инжекционными пресс-формами. Оборудование работает в режиме 24/7. Каждый час простоя линии оценивается в 15000 USD.

Проблема: Частые поломки стандартных патронных ТЭНов из-за повреждения прямых выводов кабеля при движении форм, что приводило к внеплановым остановкам и высоким расходам на ремонт и обслуживание (TCO до 30% выше ожидаемого).

Решение: Переход на угловые патронные ТЭНы со встроенными термопарами. Проведена полная инвентаризация и калибровка монтажных отверстий. Введена система автоматического мониторинга температуры и сопротивления изоляции. Закупка ТЭНов у поставщика с гарантией MTBF не менее 10000 часов.

Результат: За первый год эксплуатации количество внеплановых остановок, связанных с ТЭНами, снизилось на 85%. TCO нагревательных систем сократилось на 22%. Производственная линия работает более стабильно, качество выпускаемой продукции улучшилось за счёт прецизионного температурного контроля.

2. Паттерн: Лабораторное оборудование (SMB/R&D)

Контекст: Небольшая биотехнологическая лаборатория, разрабатывающая новые реагенты. Используются миниатюрные реакторы для синтеза, требующие нагрева до 200°C с точностью ±0.5°C.

Проблема: Существующие внешние нагревательные элементы не обеспечивали требуемой точности и стабильности, занимали много места, мешали размещению других датчиков.

Решение: Интеграция миниатюрных угловых патронных ТЭНов (диаметр 5 мм, длина 50 мм) непосредственно в стенки реакторов. Использовались модели со встроенной термопарой K-типа и эпоксидной герметизацией. Разработана система управления на базе PID-контроллера.

Результат: Достигнута стабильность температуры в требуемых пределах. Увеличена воспроизводимость экспериментов, что ускорило R&D-цикл на 15%. Компактность решения позволила оптимизировать компоновку стендов и повысить эргономику рабочего места. Затраты на энергопотребление снизились на 10% за счёт локализации нагрева.

3. Паттерн: Оборудование для пищевой промышленности (Regulated Industry)

Контекст: Предприятие по производству детского питания, использующее оборудование для поддержания температуры смесей и стерилизации ёмкостей. Действуют строгие санитарные нормы и требования к материалам.

Проблема: Коррозия стандартных ТЭНов во влажной и агрессивной среде, связанной с регулярной очисткой и дезинфекцией. Потенциальный риск попадания частиц в продукцию. Долгие простои для замены.

Решение: Внедрение угловых патронных ТЭНов с оболочкой из нержавеющей стали AISI 316L (пищевой класс) и усиленной тефлоновой герметизацией выводов, соответствующих стандартам IP67. Все ТЭНы имеют индивидуальную маркировку для прослеживаемости партии.

Результат: Полное отсутствие случаев коррозии ТЭНов за 2 года эксплуатации. Снижение рисков контаминации продукции. Увеличение MTBF нагревателей в 3 раза по сравнению с предыдущими решениями. Соответствие санитарным нормам и стандартам HACCP, что критически важно для репутации и юридической защиты компании.
