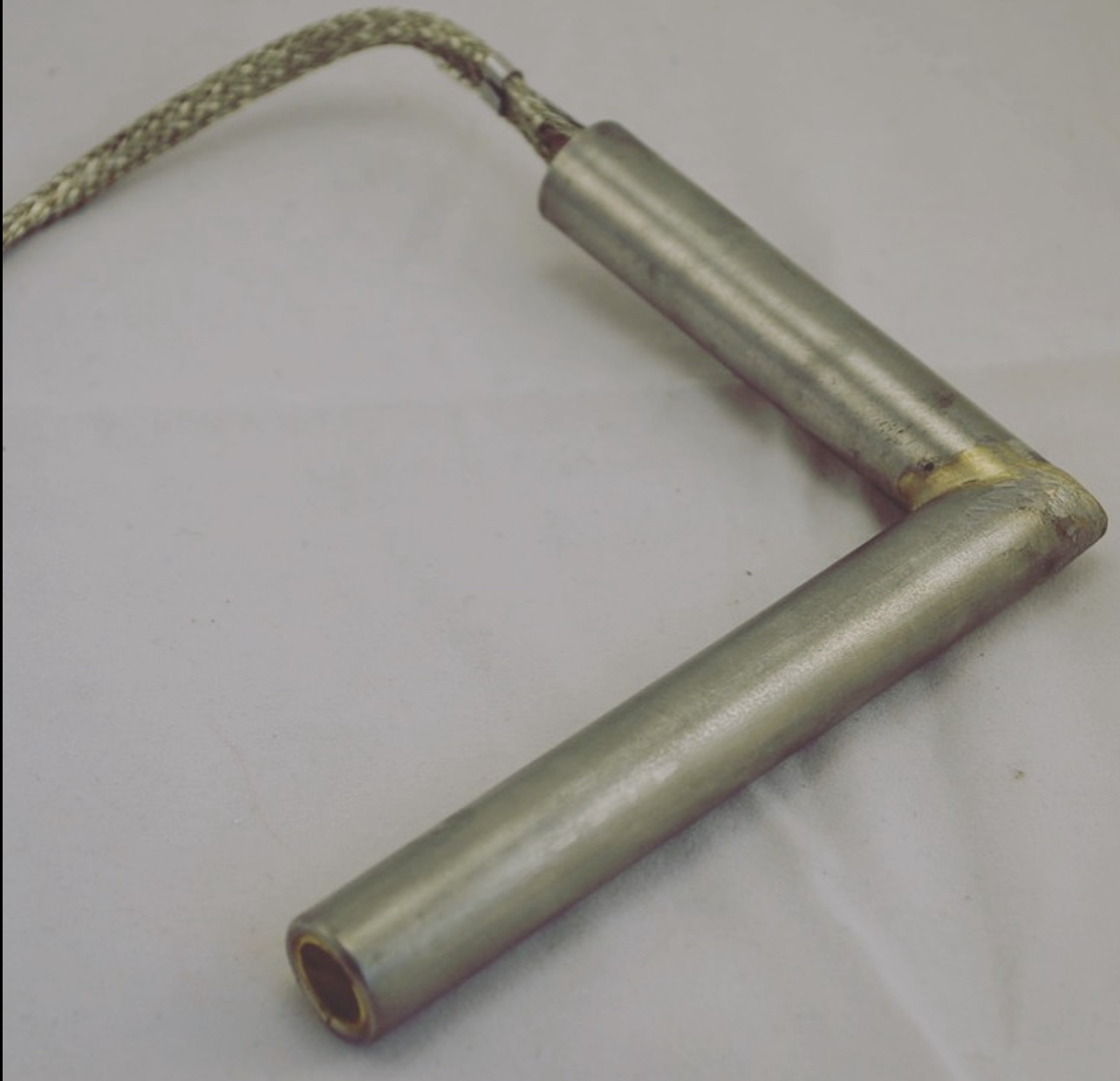

Тэн патронный с угловой заделкой. Диаметр 10 Длина 150 Мощность 0,2-0,3кВт Напряжение 220В

Тэн патронный с угловой заделкой. Диаметр 10
Длина 150
Мощность 0,2-0,3кВт
Напряжение 220В Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

1. Конструкция и устройство патронного ТЭНа с угловой заделкой

Патронный ТЭН (ТЭНП) представляет собой цилиндрический нагревательный элемент — тонкостенную стальную или латунную трубку диаметром 10 мм, внутри которой расположен спиральный нихромовый нагревательный элемент, намотанный на керамическую втулку — изоляционный сердечник. В пространство между спиралью и корпусом засыпан порошок диоксида магния (MgO), обеспечивающий высокую теплопроводность и электрическую изоляцию.

Угловая (гнутая) заделка — это особый тип окончания патронного ТЭНа, когда выводы (токоподводящая часть с кабелем) сделаны под углом (чаще Г-образно) к оси трубки. Это конструктивное решение служит защитой нагревателя от механических смещений и вибраций, а также делает монтаж в ограниченных пространствах удобнее.

Залежи углового ТЭНа включают:

• Керамическую заделку для герметичности и электробезопасности
• Металлический шланг или термостойкий провод, защищающий выводы от повреждений

Длина 150 мм и мощность 0,2-0,3 кВт при напряжении 220 В — типичные параметры для компактного патронного ТЭНа средней мощности, достаточно высокой для локального контактного нагрева изделий средней массы.

2. Технические характеристики и параметры

3. Принцип работы и особенности

Нихромовая спираль, подключенная к источнику 220 В, создаёт омическое сопротивление, выделяя тепло внутри патрона. Благодаря плотному контакту с металлическим корпусом и наполнителю MgO, тепло быстро передаётся на внешнюю поверхность патрона, позволяя использовать ТЭН для нагрева твердых тел при установке в соответствующие отверстия.

Угловая заделка увеличивает срок службы при вибрационных нагрузках и в условиях смещений, сохраняя целостность нагревателя. Также она удобна для компоновки прибора, где прямой вывод неудобен.

Возможна комплектация ТЭНа дополнительными элементами: термопарами (ТХА, ТЖК и др.) для контроля температуры, терморегуляторами встраиваемого типа, штуцерами для нагрева жидких сред.

4. Применение патронных ТЭНов с угловой заделкой диаметром 10 мм

Используются преимущественно в промышленности для локального нагрева пресс-форм, литейных форм, металлических заготовок, оборудовании ТПА (термопластавтоматы), экструзионных линиях, для технологического нагрева и поддержания температуры.

В приборостроении — производство и нагрев компонентов газоаналитических приборов, устройств анализа жидкости, где важен точный контроль температуры и компактные размеры нагревателей.

Благодаря высокой удельной мощности, патронный ТЭН идеально подходит для нагрева небольших частей без перегрева окружающей среды, эффективен для замены воздушных или масляных нагревателей, экономит энергию и производит быстрый отклик температуры.

Угловой вывод особенно востребован в конструкциях с ограниченным пространством и необходимостью защиты выводов из-за вибраций или сведений водопровода к нагревателю.

5. Классификация угловых патронных ТЭНов (типов заделки)

Известно несколько типов заделки патронных ТЭНов в зависимости от способа крепления и конфигурации выводов:

Для вашего случая актуален тип 12 — угловая заделка, гарантирующая защиту выводов и удобство монтажа.

6. Особенности монтажа и эксплуатации

Перед установкой патронного ТЭНа необходимо подобрать отверстие в нагреваемой детали, идентичное диаметру ТЭНа, для обеспечения плотного контактного нагрева и передачи тепла.

Подключение к сети 220 В требует соблюдения правил безопасности: кабели должны иметь термостойкую изоляцию, желательно использовать терморегуляторы или термостаты для поддержания заданной температуры.

Угловая заделка облегчает монтаж при небольших размерах камер или оборудования, снижая вероятность механических повреждений или переломов выводов.

ТЭН следует защитить от воздействия прямой влаги и агрессивных сред, если такие условия присутствуют, а также регулярно контролировать состояние выводов и керамики.

7. Преимущества патронных ТЭНов с угловой заделкой диаметра 10 мм

• Компактность и универсальность — легко вмонтировать даже в ограниченное пространство.
• Высокая удельная мощность при относительно небольших габаритах (до 300 Вт на 150 мм длины).
• Устойчивость к вибрациям и смещениям, благодаря угловой форме выводов.
• Высокая максимальная температура поверхности до 500°С, что позволяет применять в широком диапазоне технологических задач.
• Долговечность и герметичность, обеспечиваемая керамическими изоляторами и герметичной трубкой.

8. Где купить и заказать

Современные производители вроде «Завод ТЭН №1» предлагают широкий ассортимент патронных ТЭНов с угловой заделкой, изготовленных под заказ с необходимыми параметрами (диаметр 10 мм, длина 150 мм, мощность 0,2-0,3 кВт, 220 В).

Возможна кастомизация: выбор типа заделки, свободная длина вывода, комплектация термодатчиками и штуцерами.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

9. Технические аспекты выбора и установки патронного ТЭНа

При выборе патронного ТЭНа с угловой заделкой диаметром 10 мм и длиной 150 мм важно учитывать несколько ключевых факторов, которые могут повлиять на эффективность его работы и долговечность.

9.1. Выбор материала корпуса

Корпус ТЭНа может быть выполнен из различных материалов, таких как нержавеющая сталь, латунь или титан. Нержавеющая сталь обеспечивает высокую коррозионную стойкость, что особенно важно в условиях повышенной влажности или агрессивных сред. Латунь, в свою очередь, обладает хорошей теплопроводностью и может быть предпочтительна для применения в менее агрессивных условиях.

9.2. Установка и монтаж

Монтаж патронного ТЭНа требует соблюдения определённых правил. Важно, чтобы отверстие для установки соответствовало диаметру ТЭНа, что обеспечит плотный контакт и эффективный теплообмен. Рекомендуется использовать герметизирующие материалы для предотвращения попадания влаги и загрязнений в область соединения.

Также стоит обратить внимание на расположение ТЭНа. Угловая заделка позволяет устанавливать его в ограниченных пространствах, что делает его идеальным для использования в компактных устройствах и оборудовании.

9.3. Электрические характеристики

При подключении ТЭНа к сети 220 В необходимо учитывать его мощность и номинальное напряжение. Рекомендуется использовать автоматические выключатели и предохранители, чтобы защитить оборудование от перегрузок и коротких замыканий. Также стоит рассмотреть возможность установки терморегуляторов для поддержания стабильной температуры и предотвращения перегрева.

10. Обслуживание и уход за патронными ТЭНами

Для обеспечения долговечности и надежности работы патронных ТЭНов с угловой заделкой необходимо проводить регулярное обслуживание. Это включает в себя:

• Проверка состояния изоляции: Регулярно осматривайте керамическую втулку и кабели на наличие повреждений или износа.
• Очистка от загрязнений: Удаляйте пыль и грязь с поверхности ТЭНа, чтобы избежать перегрева и ухудшения теплоотдачи.
• Контроль температуры: Используйте термопары или термостаты для мониторинга температуры и предотвращения перегрева.

11. Примеры применения патронных ТЭНов с угловой заделкой

Патронные ТЭНы с угловой заделкой находят широкое применение в различных отраслях:

• Промышленность: Используются для нагрева пресс-форм и литейных форм, что позволяет улучшить качество продукции и сократить время на нагрев.
• Приборостроение: Применяются в газоаналитических приборах и устройствах анализа жидкости, где необходим точный контроль температуры.
• Бытовые устройства: Могут использоваться в бытовых нагревателях, таких как водонагреватели и обогреватели, обеспечивая эффективный и быстрый нагрев.

12. Заключение

Патронные ТЭНы с угловой заделкой диаметром 10 мм и длиной 150 мм представляют собой надежное и эффективное решение для различных нагревательных задач. Их конструкция, высокая мощность и возможность установки в ограниченных пространствах делают их идеальными для применения в промышленности и приборостроении. При правильном выборе, установке и обслуживании, такие ТЭНы обеспечат долгий срок службы и высокую эффективность работы.
