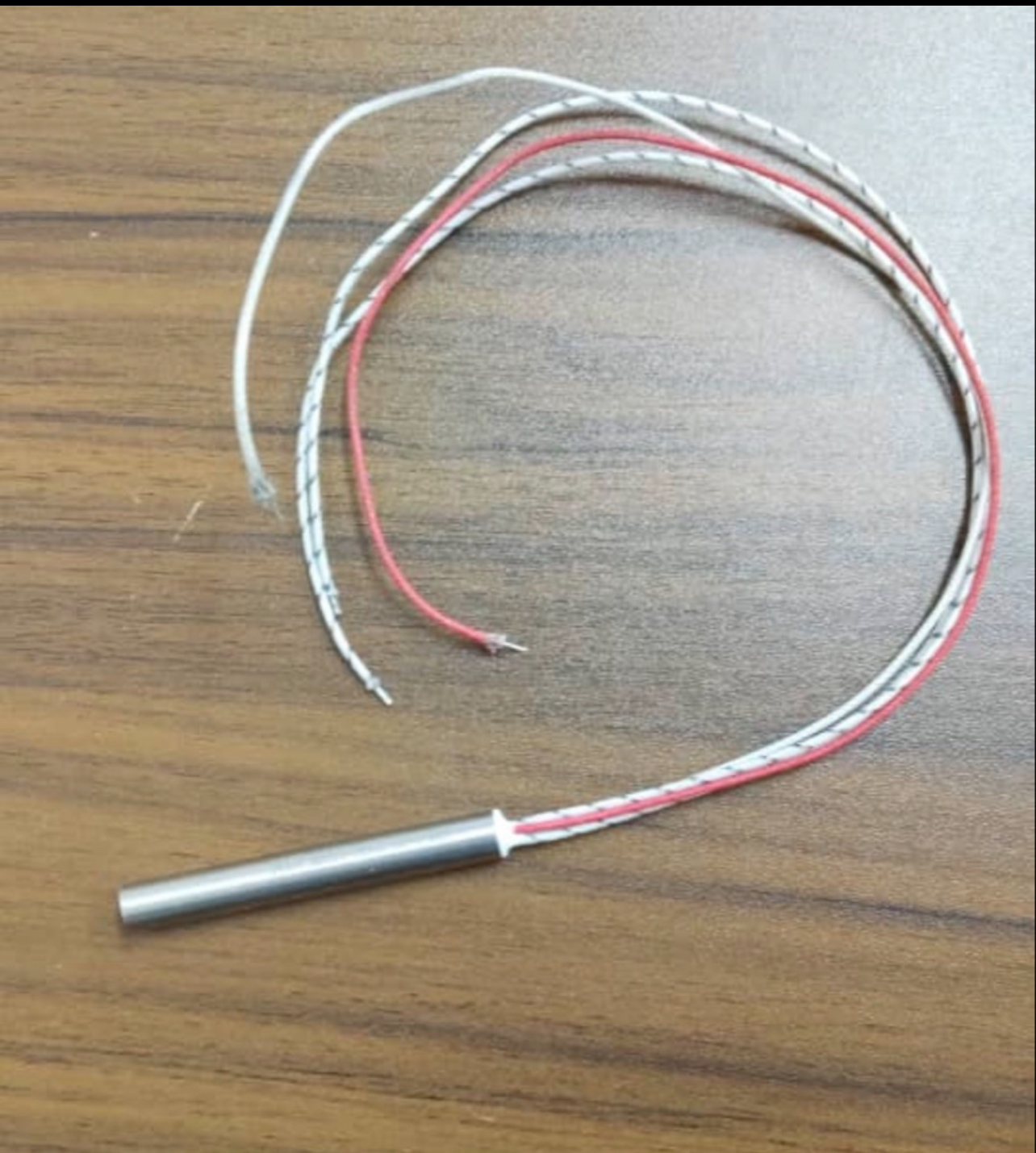

Тэн патронный прямой. Диаметр 7 мм, длина 70 мм

Патронный ТЭН прямой с диаметром 7 мм и длиной 70 мм: Технические аспекты и стратегическое применение в промышленности

Патронный трубчатый электронагреватель (ТЭН) с габаритными характеристиками 7 мм в диаметре и 70 мм в длину представляет собой специализированный элемент, разработанный для высокоэффективного локального нагрева. Его основное назначение — точная и быстрая передача тепловой энергии в заранее подготовленные монтажные отверстия металлических конструкций, инструментальной оснастки или технологического оборудования. Этот тип нагревателя критически важен в промышленных процессах, где требуется концентрированное тепловое воздействие на ограниченные участки, что обеспечивает предсказуемость и управляемость термических циклов.

Основные технические характеристики и конструктивные особенности

Эффективность и надежность патронного ТЭНа обусловлены его тщательно спроектированной конструкцией и материалами. Рассмотрим ключевые параметры, которые определяют функциональность данного элемента:

• Диаметр корпуса: 7 мм. Этот размер находится в диапазоне стандартных диаметров патронных ТЭНов (от 6 до 34 мм), что делает его пригодным для интеграции в компактные узлы и прецизионное оборудование. Минимальный допуск между нагревателем и посадочным отверстием (рекомендуется класс H7) критичен для обеспечения максимальной теплопередачи и минимизации потерь через воздушные зазоры.
• Длина: 70 мм. Относительно малая длина 70 мм указывает на предназначение элемента для точечного или узконаправленного нагрева. Такие параметры позволяют размещать нагреватели в ограниченном пространстве, например, для локального разогрева небольших деталей, сопел экструдеров, головок паяльных станций или элементов формообразующей оснастки. Компактность способствует быстрой реакции системы на изменения температурного режима.
• Материал корпуса: Нержавеющая сталь. Преимущественно используются высококачественные сплавы нержавеющей стали (например, AISI 304, AISI 316L). Выбор данного материала обусловлен его выдающейся коррозионной стойкостью, способностью выдерживать высокие температуры (стандартно до 500 °C, в специальных исполнениях до 700 °C) и механическую прочность. Для агрессивных сред, таких как определенные химические растворы или расплавы, могут применяться специализированные сплавы, например, Incoloy, обеспечивающие еще большую долговечность.
• Внутренняя спираль (резистивный провод): Изготавливается из высокоомных сплавов, таких как нихром (никель-хром). Спираль намотана с контролируемым шагом, что гарантирует равномерное распределение тепловой мощности по всей активной длине нагревателя. Она размещена в центре корпуса и изолирована от металлической оболочки высокочистым, термопроводящим заполнителем — оксидом магния (MgO). MgO обладает отличными диэлектрическими свойствами при высоких температурах и эффективной теплопроводностью, что критически важно для безопасной и эффективной передачи тепла от спирали к корпусу и далее к нагреваемому объекту, предотвращая короткие замыкания.
• Выводы питания: Представляют собой гибкие термостойкие провода, выходящие с одного торца ТЭНа. Стандартная длина выводов обычно составляет 25 см, однако производители предлагают возможность изменения длины по индивидуальному заказу, что удобно для интеграции в различные электрические схемы. Для защиты от механических повреждений, воздействия агрессивных сред или высоких температур, выводы могут быть оснащены дополнительной изоляцией: металлорукавом, термостойким кембриком (стекловолоконная трубка с силиконовым покрытием) или керамическими изоляторами.
• Максимальная рабочая температура: Стандартные модели способны функционировать при температурах до 500 °C. Для специализированных задач, требующих более высоких температур, существуют исполнения, рассчитанные на работу до 700 °C и выше. Достижение таких температур требует применения особых сплавов для корпуса и резистивной спирали, а также улучшенных изоляционных материалов.
• Плотность мощности: Этот параметр является ключевым для оценки эффективности нагревателя. Для патронных ТЭНов 7×70 мм плотность мощности может достигать 25 Вт/см² при стандартных условиях и до 50 Вт/см² в высокопроизводительных конфигурациях. Высокая плотность мощности обеспечивает быстрый и концентрированный нагрев. Однако, для предотвращения перегрева и выхода элемента из строя, особенно при работе с высокими показателями плотности, необходимо обеспечивать адекватный отвод тепла и строгий температурный контроль. Недостаточное охлаждение или плохой тепловой контакт могут привести к локальному перегреву, деградации изоляции и преждевременному выходу из строя.
• Напряжение питания: Широкий диапазон стандартных напряжений (12В, 24В, 220В, 230В, 380В, 400В) позволяет использовать данные патронные ТЭНы в самых разнообразных промышленных и лабораторных системах. Низковольтные варианты (12В, 24В) часто применяются в портативном оборудовании или системах с повышенными требованиями к электробезопасности, тогда как высоковольтные (220В-400В) являются стандартом для стационарных промышленных установок.

Сферы применения патронных ТЭНов 7×70 мм

Благодаря своим компактным размерам, высокой удельной мощности и надежности, эти патронные нагреватели находят широкое применение в различных отраслях:

• Нагрев пресс-форм и металлоконструкций: В производстве пластмасс, резины, композитов и металлообработке критически важно равномерное и точное поддержание температуры пресс-форм. Плотная посадка ТЭНа в специально просверленные отверстия обеспечивает максимальную площадь контакта и эффективную теплопередачу, что гарантирует однородность прогрева и качество конечного продукта. Примеры включают нагрев матриц для литья под давлением, штампов, формовочных плит.
• Локальный нагрев технологических жидкостей или газов: С использованием соответствующей защитной оболочки (например, погружные или фланцевые блоки), патронные ТЭНы могут быть интегрированы в системы для нагрева небольших объемов воздуха, масла, воды или других технологических сред. Это актуально для систем смазки, гидравлики, а также в лабораторных установках для подготовки проб.
• Поддержание температуры в узлах и агрегатах промышленного оборудования: В машиностроении, приборостроении и в общем промышленном производстве часто возникает необходимость в быстром, мощном и концентрированном нагреве отдельных компонентов или узлов. Примерами могут служить нагрев клапанов, фланцев, трубопроводов, экструзионных головок, сварочного оборудования или термоусадочных установок, где требуется минимальная тепловая инерция и оперативное достижение заданной температуры.
• Пищевая промышленность, химия, приборостроение и лабораторное оборудование: В этих отраслях компактные размеры, надежность и возможность точного контроля температуры делают патронные ТЭНы незаменимыми. Они используются для стерилизации оборудования, нагрева реакционных сосудов, поддержания вязкости продуктов, а также в аналитическом оборудовании, где требуется стабильность тепловых режимов.

Ключевые преимущества для бизнеса и производства

Внедрение патронных ТЭНов 7×70 мм в производственные процессы обеспечивает ряд стратегических преимуществ, напрямую влияющих на операционную эффективность и экономические показатели:

• Компактность и высокая мощность на единицу площади: Это позволяет интегрировать мощные нагревательные элементы в устройства с ограниченным пространством, способствуя миниатюризации оборудования и снижению его габаритов. Быстрый разогрев небольших деталей значительно сокращает время производственного цикла, повышая общую производительность.
• Высокая точность и равномерность нагрева: Благодаря плотной посадке и эффективной теплопередаче, обеспечивается прецизионный температурный контроль. Это критически важно для процессов, где отклонения температуры могут негативно сказаться на качестве продукции, например, в литье, сварке или термообработке. Результатом является снижение брака и повышение стандартов качества.
• Длительный срок службы: Применение высококачественных материалов (нержавеющая сталь, MgO, нихромовая спираль) и соблюдение рекомендаций по монтажу и эксплуатации гарантируют значительный ресурс работы. Это минимизирует частоту замены элементов, снижает затраты на техническое обслуживание (ТО) и сокращает простои оборудования, повышая коэффициент готовности (uptime).
• Удобство монтажа и замены: Конструкция патронных ТЭНов позволяет осуществлять их монтаж и демонтаж без необходимости полной разборки или остановки всего технологического цикла. Это значительно сокращает время на обслуживание и ремонты, что напрямую ведет к снижению операционных издержек и минимизации потерь от простоя производства.

Рекомендации по выбору, монтажу и эксплуатации

Для максимизации эффективности и продления срока службы патронного ТЭНа необходимо строго следовать техническим рекомендациям:

1. Выбор посадочного отверстия: Критически важен точный подбор диаметра отверстия с допуском H7. Этот допуск (например, для 7 мм отверстие должно быть в диапазоне 7.000–7.018 мм) обеспечивает плотное, но не чрезмерное прилегание ТЭНа к стенкам нагреваемого объекта. Недостаточная плотность контакта приводит к образованию воздушных зазоров, которые являются плохими проводниками тепла, что вызывает локальный перегрев ТЭНа и снижение эффективности нагреваемой детали. Чрезмерное усилие при монтаже может повредить корпус нагревателя.
2. Определение плотности мощности: Необходимо учитывать рабочую среду. Для нагрева металлических объектов рекомендуемая плотность мощности составляет до 11 Вт/см². Для нагрева воздуха или других газов этот показатель должен быть значительно ниже, чтобы избежать перегрева поверхности ТЭНа и деградации материала. Неправильно подобранная плотность мощности — одна из основных причин преждевременного выхода нагревателей из строя. Расчет должен учитывать теплоемкость материала, требуемую скорость нагрева и потери тепла в окружающую среду.
3. Контроль температуры: Для точного и стабильного поддержания температуры рекомендуется использовать ТЭНы со встроенной термопарой (часто типов J или K). Это позволяет непосредственно измерять температуру внутри корпуса нагревателя или в непосредственной близости от него, обеспечивая обратную связь для системы управления (например, ПИД-регулятора — пропорционально-интегрально-дифференцирующего регулятора). Такая система обеспечивает оптимальный температурный режим, предотвращает перегрев и повышает энергоэффективность.
4. Защита выводов питания: В условиях высоких температур, агрессивных сред, или при наличии механических воздействий, выводы питания ТЭНа должны быть защищены. Использование металлорукава или термостойкого кембрика предотвращает повреждение изоляции, обеспечивая безопасность эксплуатации и долговечность электрического соединения.

Ключевые понятия и терминология

• Трубчатый Электронагреватель (ТЭН): Электрический нагревательный элемент, преобразующий электрическую энергию в тепловую путем прохождения тока через резистивный проводник, заключенный в металлическую оболочку.
• Патронный ТЭН: Разновидность ТЭНа цилиндрической формы, предназначенная для установки в отверстия твердых сред (металл, керамика) для локального, высококонцентрированного нагрева. Отличается высокой плотностью мощности.
• Допуск H7: Квалитет допуска, используемый в машиностроении для обозначения чистового отверстия. Обеспечивает точную посадку с минимальным зазором, что критично для эффективной теплопередачи от патронного ТЭНа к нагреваемой детали.
• Плотность мощности (Вт/см²): Количество тепловой энергии, выделяемой нагревателем с единицы площади его поверхности. Чем выше плотность, тем быстрее и интенсивнее нагрев.
• Термопара: Термоэлектрический преобразователь, используемый для измерения температуры. Состоит из двух разнородных проводников, соединенных на одном конце, которые при нагреве генерируют ЭДС (электродвижущую силу), пропорциональную температуре.
• Кембрик: Гибкая термостойкая трубка (часто из стекловолокна или силикона), используемая для дополнительной изоляции и защиты электрических проводов от высоких температур и механических повреждений.
• Металлорукав: Гибкая металлическая трубка, предназначенная для механической защиты электрических кабелей и проводов от внешних воздействий.
• Оксид магния (MgO): Высокочистый порошок, используемый в качестве электрического изолятора и теплопроводящего заполнителя внутри ТЭНа. Обеспечивает диэлектрическую прочность и эффективную передачу тепла от спирали к корпусу.

Сравнительная таблица: Патронный ТЭН 7×70 мм vs. Альтернативные решения для локального нагрева

Выбор оптимального нагревательного элемента для промышленного применения требует анализа альтернатив. Патронный ТЭН 7×70 мм выделяется своими уникальными характеристиками, но важно понимать, в каких случаях другие решения могут быть предпочтительнее.

Понимание фундаментальных технических характеристик и обоснованного выбора нагревательных элементов закладывает основу для успешной реализации любого проекта. Однако, чтобы извлечь максимальную выгоду, необходимо перейти от теоретических знаний к практическим стратегиям внедрения, включающим детальное планирование, поэтапную реализацию и последующую оптимизацию.

Продвинутая практика и внедрение патронных ТЭНов 7×70 мм: от проектирования до оптимизации

После оценки базовых характеристик и преимуществ патронных ТЭНов 7×70 мм, следующим шагом для B2B-специалистов становится их эффективное внедрение в существующие или новые технологические процессы. Это требует комплексного подхода, охватывающего не только технические аспекты, но и вопросы архитектуры систем, интеграции, контроля качества и экономической целесообразности.

Архитектура системы нагрева и интеграции

Эффективное использование патронных ТЭНов предполагает их интеграцию в общую систему управления технологическим процессом. Это включает в себя несколько ключевых элементов:

1. Система управления температурой:
   • Датчики температуры: Помимо ТЭНов со встроенной термопарой, могут использоваться внешние датчики (термопары типов J, K, T, E или платиновые терморезисторы RTD — Resistance Temperature Detector, например, Pt100/Pt1000) для измерения температуры в критических точках нагреваемого объекта. Выбор датчика зависит от требуемой точности и диапазона температур.
   • Контроллеры температуры: Промышленные ПИД-контроллеры являются стандартом для поддержания заданной температуры с высокой точностью. Они непрерывно анализируют данные с датчиков и регулируют мощность ТЭНа через твердотельные реле (SSR — Solid State Relay) или контакторы. Современные контроллеры могут интегрироваться в SCADA (Supervisory Control And Data Acquisition) или PLC (Programmable Logic Controller) системы для централизованного управления и мониторинга.
   • Адаптивный контроль: Некоторые продвинутые ПИД-контроллеры обладают функциями автонастройки и адаптивного управления, что позволяет им самостоятельно оптимизировать параметры регулирования под изменяющиеся условия процесса (например, изменение тепловой нагрузки, типа материала).
2. Распределение мощности и защита:
   • Системы питания: Выбор напряжения (12В, 24В, 220В, 380В) определяется общей архитектурой электросети предприятия. Для многоэлементных систем может потребоваться балансировка нагрузки между фазами.
   • Защитные автоматы и реле: Каждый ТЭН или группа ТЭНов должны быть защищены автоматическими выключателями от перегрузок и коротких замыканий. В системах с высоким током или высокой частотой коммутации предпочтительнее использовать твердотельные реле из-за их долговечности и отсутствия механических контактов.
   • Заземление: Надлежащее заземление корпуса ТЭНа и всего оборудования критически важно для электробезопасности и защиты от электромагнитных помех.
3. Термический менеджмент:
   • Теплоизоляция: Применение высокоэффективных теплоизоляционных материалов вокруг зоны нагрева минимизирует потери тепла в окружающую среду, повышая энергоэффективность системы и снижая потребление электроэнергии.
   • Принудительное охлаждение: В некоторых случаях (например, для быстрого снижения температуры или защиты смежных компонентов) может потребоваться интеграция систем принудительного охлаждения (воздушного или жидкостного).
   • Материалы теплопередачи: Использование термопроводящих паст или компаундов между корпусом ТЭНа и стенками посадочного отверстия может дополнительно улучшить тепловой контакт, снижая температурный градиент и повышая эффективность.

Пошаговая реализация системы нагрева с патронными ТЭНами 7×70 мм

Внедрение нового или модернизация существующего решения требует структурированного подхода. Ниже представлена дорожная карта, разделенная на этапы:

1. Этап 1: Анализ потребностей и проектирование (1-2 недели)

   • Определение тепловой нагрузки: Расчет необходимой мощности ТЭНа на основе теплоемкости нагреваемого материала, его массы, требуемой скорости нагрева, начальной и конечной температур, а также потерь тепла в окружающую среду. Используется формула: Q = mcΔT + P_losses * t, где Q – тепловая энергия, m – масса, c – удельная теплоемкость, ΔT – изменение температуры, P_losses – тепловые потери, t – время нагрева.
   • Выбор материала корпуса ТЭНа: В зависимости от рабочей среды (воздух, масло, агрессивные жидкости, расплавы) и максимальной температуры, выбирается соответствующий сплав нержавеющей стали (AISI 304, 316L, Incoloy).
   • Определение плотности мощности: Исходя из типа нагреваемой среды и скорости теплоотвода, подбирается оптимальная плотность мощности, чтобы избежать перегрева и обеспечить долгий срок службы. Для металлических объектов рекомендуется не превышать 11 Вт/см².
   • Выбор напряжения и типа выводов: Соответствие существующей электрической инфраструктуре и требованиям по защите.
   • Роли: Инженер-теплотехник, инженер-конструктор, электрик.
   • Артефакты: Техническое задание (ТЗ), тепловой расчет, 3D-модели узла нагрева.

2. Этап 2: Выбор поставщика и закупка (2-4 недели)

   • Выбор поставщика: Предпочтение отдается производителям с подтвержденным опытом, наличием сертификатов качества (ISO 9001), возможностью кастомизации и оперативной технической поддержкой. Рекомендуется запрос образцов и проведение входного контроля.
   • Спецификации заказа: Четкое указание всех технических характеристик (диаметр, длина, мощность, напряжение, материал корпуса, тип выводов, наличие термопары), количества и сроков поставки.
   • Контроль качества: Проверка партий на соответствие заявленным характеристикам, визуальный осмотр, измерение сопротивления.
   • Роли: Закупщик, инженер-технолог.
   • Артефакты: Коммерческие предложения, договор поставки, протоколы входного контроля.

3. Этап 3: Монтаж и подключение (1-3 дня)

   • Подготовка отверстия: Точное сверление и развертывание отверстий до необходимого диаметра с допуском H7. Удаление стружки, заусенцев и обезжиривание. Глубина отверстия должна быть достаточной для полного погружения активной части ТЭНа.
   • Установка ТЭНа: Аккуратная установка нагревателя, избегая чрезмерных усилий. Применение термопасты (при необходимости) для улучшения теплового контакта.
   • Электрическое подключение: Подключение выводов ТЭНа к источнику питания и контроллеру температуры в соответствии с электрической схемой. Использование термостойких клемм и изоляции. Обязательное заземление.
   • Защита проводов: Монтаж металлорукавов или кембриков для защиты выводов от механических повреждений и высоких температур.
   • Роли: Электрик, механик, инженер-монтажник.
   • Артефакты: Монтажные схемы, инструкции по технике безопасности, акты выполненных работ.

4. Этап 4: Наладка и тестирование (2-5 дней)

   • Проверка электрических параметров: Измерение сопротивления изоляции (мегаомметром) и сопротивления нагревательного элемента.
   • Настройка контроллера: Конфигурация ПИД-контроллера (или другого регулятора) в соответствии с требуемыми температурными режимами и параметрами процесса. Проведение автонастройки (autotuning) при ее наличии.
   • Тестовый запуск: Постепенное повышение температуры до рабочего диапазона, мониторинг температуры в различных точках, проверка стабильности и точности поддержания заданных параметров.
   • Протоколирование: Фиксация показаний, выявление отклонений, корректировка настроек.
   • Роли: Инженер-КИПиА (контрольно-измерительных приборов и автоматики), технолог.
   • Артефакты: Протоколы испытаний, графики температурных режимов, журнал наладки.

5. Этап 5: Эксплуатация и обслуживание (постоянно)

   • Мониторинг: Регулярный контроль температуры, потребляемой мощности, состояния выводов и изоляции.
   • Плановое ТО: Периодические инспекции ТЭНов, проверка надежности контактов, состояния посадочных мест, замер сопротивления изоляции. Частота ТО зависит от интенсивности эксплуатации и условий среды.
   • Устранение неисправностей: Диагностика и оперативная замена вышедших из строя элементов. Наличие резервных ТЭНов на складе сокращает время простоя.
   • Оптимизация: Анализ данных об энергопотреблении и производительности для выявления возможностей по дальнейшей оптимизации процесса.
   • Роли: Оператор оборудования, служба эксплуатации, инженер по надежности.
   • Артефакты: Журнал обслуживания, карты контроля качества, отчеты по энергопотреблению.

Кейсы и паттерны применения

Рассмотрим несколько сценариев, демонстрирующих эффективность патронных ТЭНов 7×70 мм в различных производственных условиях.

Кейс 1: Производство высокоточной оптики (SMB — Small and Medium Business)

• Задача: Локальный нагрев небольших формовочных матриц для производства асферических линз. Требовались высокая точность поддержания температуры (±0.5 °C), быстрая скорость разогрева и минимальная тепловая инерция.
• Решение: В каждую матрицу (размером 100x100x50 мм) было установлено по четыре патронных ТЭНа 7×70 мм мощностью 150 Вт каждый, с интегрированными термопарами Type K. ТЭНы были подключены к многоканальному ПИД-контроллеру. Отверстия были выполнены с допуском H7.
• Результат:
  • Время выхода на рабочий режим сократилось на 30% по сравнению с предыдущей системой.
  • Уровень брака, связанный с термическими деформациями линз, снизился на 15%.
  • Повысилась повторяемость производственного процесса, что позволило стандартизировать технологию и сократить время на калибровку оборудования.
  • Прогнозируемый срок службы ТЭНов в условиях стабильной эксплуатации составил более 3 лет.
• Экономический эффект (ROI): Инвестиции в ТЭНы и систему контроля окупились за 8 месяцев за счет снижения брака и увеличения производительности.

Кейс 2: Литье пластмасс под давлением (Enterprise)

• Задача: Обеспечение стабильной температуры в соплах горячеканальных систем для производства сложных пластиковых компонентов. Критически важны надежность, равномерность нагрева и интеграция в централизованную АСУ ТП.
• Решение: На каждое из 24-х сопел инжекционной машины было установлено по два патронных ТЭНа 7×70 мм (230В, 200 Вт), изготовленных из нержавеющей стали AISI 316L для повышенной коррозионной стойкости к расплавленному полимеру. Управление осуществлялось централизованным ПЛК с подключением к промышленной сети Profibus, используя сигналы от внешних термопар Pt100, расположенных непосредственно в расплаве.
• Результат:
  • Повышение стабильности процесса литья, снижение количества недоливов и брака до 0.5% (ранее 1.2%).
  • Увеличение интервалов между плановыми обслуживаниями благодаря высокой надежности ТЭНов.
  • Оптимизация энергопотребления за счет точного регулирования температуры и минимизации перепадов.
  • Улучшение качества поверхности и прочностных характеристик готовых изделий.
• Экономический эффект (ROI): Снижение эксплуатационных расходов на 10% в год за счет уменьшения брака и увеличения межремонтного пробега оборудования, что привело к окупаемости проекта за 1.5 года.

Кейс 3: Лабораторное оборудование для химического синтеза (Regulated Industry)

• Задача: Контролируемый нагрев микрореакторов в аналитических системах для органического синтеза. Требовалась высокая точность, повторяемость и соответствие строгим стандартам безопасности и воспроизводимости результатов (например, GMP — Good Manufacturing Practice).
• Решение: В каждый блок микрореактора было интегрировано по одному патронному ТЭНу 7×70 мм (24В, 100 Вт) с корпусом из Incoloy, что обеспечивало устойчивость к агрессивным парам реактивов. Нагреватели работали в паре с высокоточными контроллерами, обеспечивающими стабильность температуры с погрешностью ±0.1 °C.
• Результат:
  • Гарантированная воспроизводимость температурных профилей для каждого эксперимента.
  • Снижение рисков деградации реактивов из-за локального перегрева.
  • Увеличение надежности и безопасности лабораторных установок, что критично для регулируемых отраслей.
  • Обеспечение соответствия требованиям GMP по контролю параметров процесса.
• Экономический эффект (ROI): Хотя прямая окупаемость измеряется сложнее, обеспечение соответствия регуляторным требованиям, повышение достоверности исследований и снижение рисков штрафов/отзывов партий продукции являются ключевыми стратегическими преимуществами.
