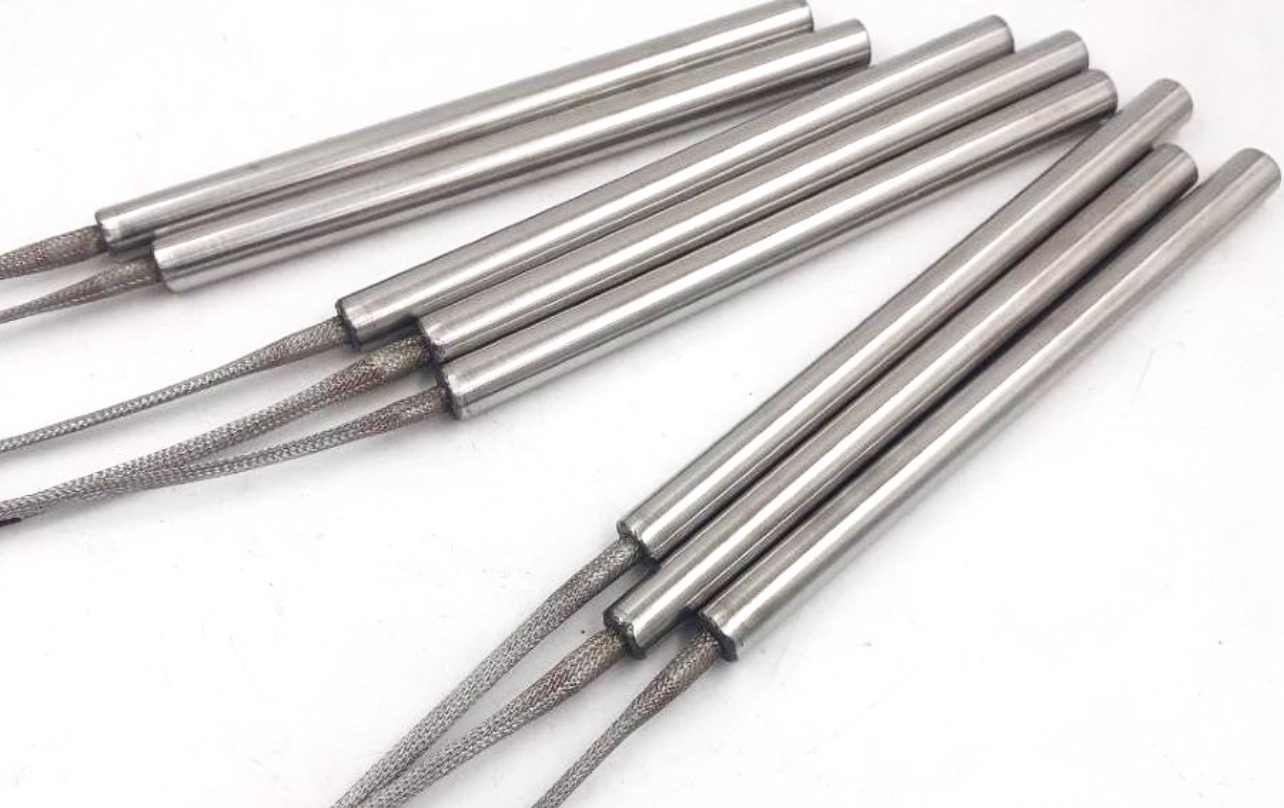

ТЭН патронный (материал корпуса — сталь нержавеющая. Мощность 100 Вт, напряжение 220В, диаметр 12,6 мм, длина 17 cм, длина контактных стержней — 2 см (заделка проводов наружная), длина гибких медных проводов с нагревостойкой изоляцией — 250 мм.

ТЭН патронный (материал корпуса — сталь нержавеющая. Мощность 100 Вт, напряжение 220В, диаметр 12,6 мм, длина 17 cм, длина контактных
стержней — 2 см (заделка проводов наружная), длина гибких медных проводов с нагревостойкой
изоляцией — 250 мм. Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Конструкция и материалы

Патронный ТЭН представляет собой трубчатый электронагреватель цилиндрической формы, в котором внутри нержавеющего стального корпуса размещён нагревательный элемент — нихромовая спираль с высоким электрическим сопротивлением, намотанная на термостойкий керамический сердечник. Для теплоизоляции и предотвращения короткого замыкания между спиралью и корпусом используется порошок двуокиси магния (MgO), обеспечивающий хорошую теплопроводность и электрическую изоляцию.

Использование нержавеющей стали корпуса обеспечивает:

• Коррозионную стойкость и химическую нейтральность, что важно при контакте с водой, паром и пищевыми продуктами.
• Устойчивость к механическим деформациям при температурных изменениях.
• Гигиеничность и чистоту нагреваемой среды (пар не загрязняется продуктами коррозии).

Размеры корпуса (диаметр 12,6 мм, длина 170 мм) подходят для установки в отверстия, обеспечивая равномерный нагрев по всей площади корпуса. Длина контактных стержней 20 мм с наружной заделкой предназначена для удобства монтажа и надежного подключения нагревшегося элемента к электросети. Гибкие медные провода с нагревостойкой изоляцией длиной 250 мм обеспечивают долговечность подключения и упрощают монтаж в ограниченном пространстве.

Электрические характеристики

• Мощность: 100 Вт
• Напряжение: 220 В

Эти параметры типичны для низкомощных бытовых и мелкопромышленных ТЭНов, применяемых для нагрева небольших объемов жидкости или газов. Такие патронные ТЭНы относятся к классу низкомощных к нагреву с удельной поверхностной мощностью, не превышающей 15 Вт/см², что снижает риск локального перегрева и продлевает срок службы.

Области применения

• Нагрев воды и технических жидкостей в бойлерах, котлах и небольших резервуарах.
• Подогрев воздуха и газов в системах вентиляции и отопления.
• Нагрев пресс-форм, металлических пластин и деталей мелкой механики.
• Использование в пищевой промышленности и лабораторных установках благодаря материалу корпуса из нержавеющей стали, что обеспечивает экологическую безопасность и стерильность.

Преимущества конструкции с наружной заделкой проводов и гибкими медными кабелями

• Наружная заделка упрощает визуальный контроль контактов и замену нагревателя.
• Гибкие медные провода с нагревостойкой изоляцией выдерживают термические и механические нагрузки, обеспечивая надежное и длительное соединение.
• Длина проводов 250 мм дает удобство при подключении, снижая напряжения на местах пайки или зажима.

Производственные аспекты и стандарты

Патронные ТЭНы изготавливаются на современных заводах с применением высокоточного оборудования. Применяются нихромовые спирали Х20Н80Н, обеспечивающие устойчивую работу до температур 350°С и выше. Для корпусов используется бесшовная нержавеющая сталь с высоким содержанием хрома и никеля для длительной эксплуатации. Продукция проходит контроль качества, включая тест на герметичность, электрическую изоляцию и термическую пробу.

Особенности эксплуатации

• Устройство требует постоянного теплоотвода; работа «всухую» может привести к перегреву и порче нагревателя.
• Рабочая температура корпуса не должна превышать примерно 350 °C для предотвращения разрушения изоляции.
• Рекомендуется монтаж с применением фиксационных элементов (фланец, штуцер) для устойчивого положения ТЭНа в отверстии и обеспечения лучшего теплового контакта.

Технические характеристики патронного ТЭНа

Таким образом, патронный ТЭН с нержавеющим корпусом диаметром 12,6 мм и длиной 170 мм мощностью 100 Вт при 220 В — это компактный, надежный и долговечный нагревательный элемент, применяемый для точного и чистого нагрева небольших объемов жидкостей и газов, с удобной проводной системой для монтажа и подключения. Его конструктивные особенности и материалы обеспечивают гигиеничность и высокую стойкость к коррозии, что особенно ценно в пищевой и технической промышленности. При правильной эксплуатации и монтаже такие ТЭНы демонстрируют длительный срок службы и стабильную работу даже в жестких условиях эксплуатации.

Далее рассмотрим более подробно эксплуатационные характеристики и рекомендации по монтажу патронного ТЭНа.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Эксплуатационные характеристики

Патронный ТЭН с нержавеющим корпусом, мощностью 100 Вт и напряжением 220 В, предназначен для работы в различных условиях. Для обеспечения его надежной и безопасной эксплуатации необходимо учитывать несколько ключевых аспектов.

Монтаж и установка

Правильный монтаж патронного ТЭНа является критически важным для его эффективной работы. Рекомендуется использовать фиксационные элементы, такие как фланцы и штуцеры, которые обеспечивают устойчивое положение ТЭНа в отверстии и способствуют лучшему тепловому контакту. Это позволяет избежать перегрева и продлить срок службы устройства.

Рабочие условия

Патронный ТЭН должен работать в условиях, обеспечивающих постоянный теплоотвод. Работа «всухую» может привести к перегреву и повреждению нагревателя. Рекомендуется следить за тем, чтобы рабочая температура корпуса не превышала 350 °C, что поможет предотвратить разрушение изоляции и продлить срок службы устройства.

Техническое обслуживание

Регулярное техническое обслуживание патронного ТЭНа включает в себя визуальный контроль состояния проводов и соединений. Наружная заделка проводов упрощает этот процесс, позволяя быстро выявить возможные повреждения. При необходимости следует производить замену нагревателя, что также упрощается благодаря конструкции с наружной заделкой.

Преимущества использования патронного ТЭНа

Патронные ТЭНы с нержавеющим корпусом обладают рядом преимуществ, которые делают их идеальными для применения в различных отраслях:

• Гигиеничность: Нержавеющая сталь обеспечивает чистоту нагреваемой среды, что особенно важно в пищевой промышленности.
• Долговечность: Высококачественные материалы и технологии производства гарантируют длительный срок службы даже в условиях интенсивной эксплуатации.
• Универсальность: Широкий спектр применения, включая нагрев воды, технических жидкостей и подогрев воздуха.

Сравнение с другими типами нагревателей

Патронные ТЭНы отличаются от других типов нагревателей, таких как погружные или инфракрасные, своей компактностью и простотой установки. Они идеально подходят для использования в ограниченных пространствах, где требуется точный и эффективный нагрев. Кроме того, их конструкция позволяет легко интегрировать в существующие системы отопления и нагрева.

Заключение

Патронный ТЭН с нержавеющим корпусом, мощностью 100 Вт и напряжением 220 В, представляет собой надежное решение для нагрева небольших объемов жидкостей и газов. Его конструктивные особенности, такие как наружная заделка проводов и использование высококачественных материалов, обеспечивают долговечность и безопасность в эксплуатации. При правильном монтаже и обслуживании такие ТЭНы способны демонстрировать стабильную работу даже в самых жестких условиях.

Для более детального изучения и выбора подходящего ТЭНа, рекомендуется ознакомиться с дополнительными материалами и рекомендациями по эксплуатации.
