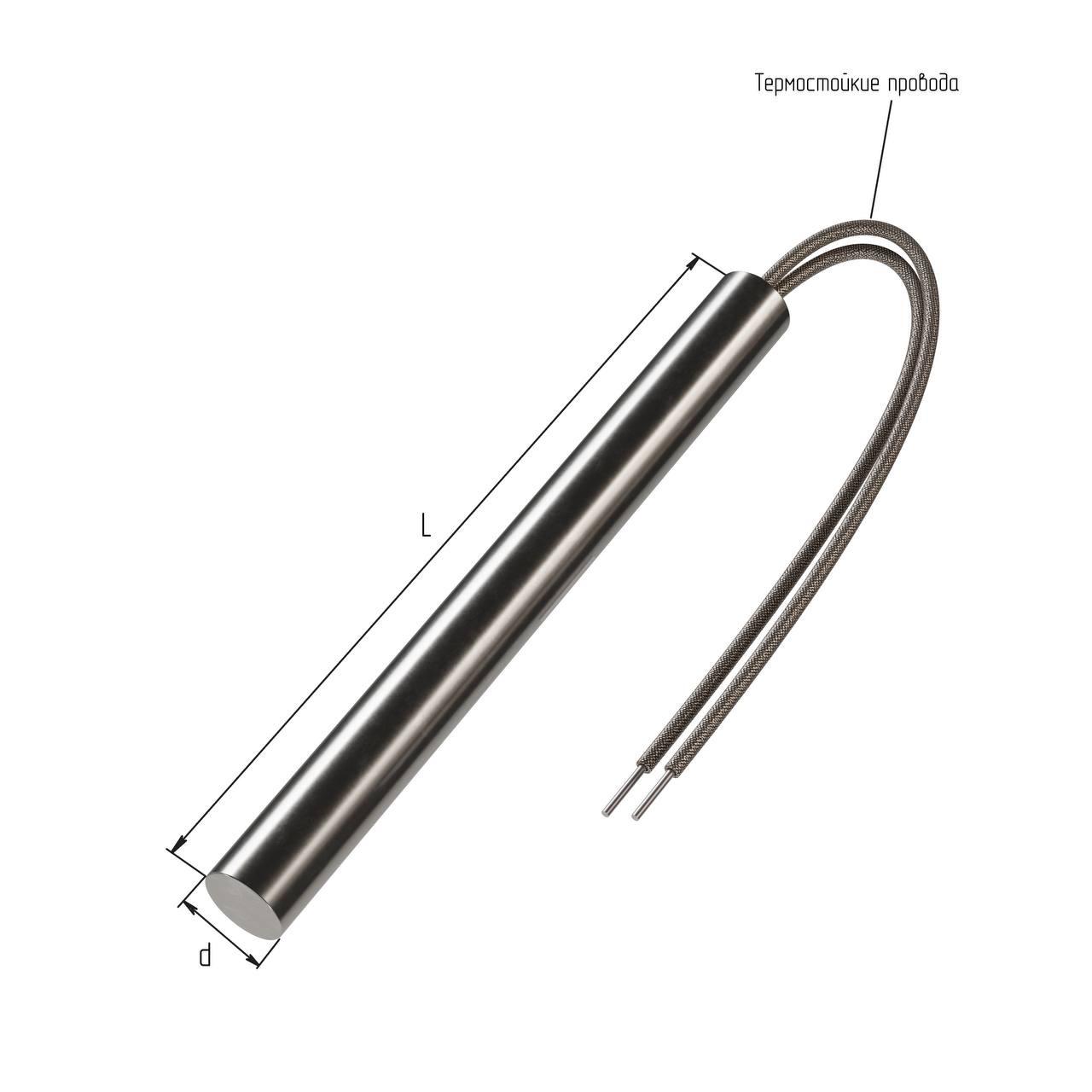

Тэн патронный. Максимальная рабочая температура до 500 С. Диаметры от 3 до 50 мм

Патронные ТЭНы: Основы Выбора и Применения для Промышленного Нагрева до 500 °C

Патронные нагревательные элементы (ТЭНы), часто называемые «пальчиковыми» за их форм-фактор, являются критически важным компонентом для систем точечного и локального нагрева в самых разнообразных отраслях. Способность этих нагревателей достигать рабочей температуры до 500 °C при диаметрах от 3 до 50 мм делает их универсальным решением для высокоточных и интенсивных тепловых процессов. Для руководителей производств, инженеров-конструкторов и специалистов по закупкам понимание ключевых характеристик, принципов работы и оптимальных сфер применения патронных ТЭНов имеет прямое влияние на операционную эффективность, качество продукции и совокупную стоимость владения (TCO).

Ключевые понятия и терминология

• Патронный ТЭН (нагреватель пальчиковый): Электрический трубчатый нагревательный элемент цилиндрической формы, предназначенный для контактного нагрева путём установки в специально просверленные отверстия в металлических деталях, пресс-формах или блоках. Обеспечивает высокую плотность мощности и эффективную теплопередачу.
• Нихромовая проволока NiCr 80/20 (хромоникелевый сплав): Основной резистивный элемент внутри ТЭНа, обеспечивающий выделение тепла при прохождении электрического тока. Сплав 80/20 (80% никеля, 20% хрома) выбран за высокую электрическую сопротивляемость, устойчивость к окислению при высоких температурах и прочность.
• Периклаз (оксид магния, MgO): Минерал, используемый в гранулированном виде в качестве электрического изолятора и теплопроводящего заполнителя внутри корпуса ТЭНа. Его высокая теплопроводность способствует быстрому и равномерному распределению тепла от нихромовой спирали к корпусу, а отличные диэлектрические свойства предотвращают короткое замыкание.
• Поверхностная плотность мощности (Вт/см²): Показатель интенсивности тепловыделения с единицы площади поверхности нагревателя. Является ключевым параметром, определяющим скорость нагрева, температурный профиль и потенциальные области применения ТЭНа. Высокая плотность мощности характерна для быстрого нагрева и требовательных процессов.
• Допуски по размерам: Пределы отклонений от номинальных геометрических параметров (диаметр, длина). Для патронных ТЭНов критически важны минимальные допуски по диаметру, так как это напрямую влияет на плотность контакта с нагреваемой поверхностью и эффективность теплопередачи. Несоблюдение допусков может привести к локальному перегреву и преждевременному выходу элемента из строя.
• Термопара/Сенсор: Датчик температуры, часто интегрируемый непосредственно в конструкцию патронного ТЭНа или устанавливаемый рядом. Позволяет осуществлять прецизионный контроль температуры, что необходимо для автоматизации процессов, поддержания стабильности и предотвращения перегрева, тем самым увеличивая срок службы ТЭНа и всего оборудования.

Конструктивные особенности и выбор материалов для высокотемпературных применений

Эффективность и долговечность патронного ТЭНа напрямую зависят от качества его конструкции и выбора материалов. Для работы в диапазоне до 500 °C и выше требуются специальные инженерные решения:

• Корпус: В большинстве случаев применяется нержавеющая сталь марок 304 или 316.
  • Нержавеющая сталь 304: Обеспечивает хорошую коррозионную стойкость и термостойкость для большинства промышленных применений.
  • Нержавеющая сталь 316: Предпочтительна для агрессивных сред, где требуется повышенная стойкость к химическому воздействию и хлоридам, например, в пищевой, фармацевтической или химической промышленности. Реже используются углеродистая сталь, медь, латунь или алюминий для специфических задач с более низкими температурными и коррозионными требованиями.
• Нагревательный элемент: Используется нихромовая проволока NiCr 80/20. Её высокая удельная электрическая сопротивляемость позволяет генерировать значительное количество тепла в малом объёме, а способность сохранять механические свойства при высоких температурах гарантирует стабильную работу.
• Электрическая изоляция и теплопередача: Керамический сердечник с гранулированным оксидом магния (периклазом) выполняет двойную функцию: надёжно изолирует нихромовую спираль от корпуса ТЭНа, предотвращая пробои, и одновременно служит эффективным теплопроводником, передавая тепло от спирали к внешней оболочке. Высокая плотность укладки периклаза критична для теплопроводности и предотвращения локальных перегревов.
• Герметизация концов: Вакуумно-запаянные электроды из вольфрама в инертной атмосфере (аргон или азот) значительно повышают надёжность и срок службы ТЭНа, предотвращая попадание влаги и окисление внутренних компонентов, особенно в условиях повышенной влажности или агрессивных сред.
• Точность допусков: Для обеспечения максимальной эффективности теплопередачи требуется минимальный зазор между патронным ТЭНом и стенками монтажного отверстия. Допуски в несколько сотых долей миллиметра являются нормой, гарантируя плотный контакт и равномерный нагрев. Это напрямую влияет на предотвращение локальных перегревов, увеличение срока службы ТЭНа и экономию электроэнергии.

Электрические параметры и классификация по мощности

Выбор патронного ТЭНа по электрическим параметрам и мощности определяет его применимость для конкретных технологических задач.

• Напряжение: Диапазон напряжения крайне широк – от низковольтных 12 В, 24 В (для компактного оборудования, лабораторных установок, 3D-принтеров) до стандартных промышленных 220-230 В и высоковольтных 400 В для мощных производственных линий.
• Мощность и поверхностная плотность: Это ключевой параметр.
  • Низкомощные ТЭНы (до 10 Вт/см²): Предназначены для поддержания температуры, нагрева небольших объёмов, бытовых нужд, лабораторного оборудования с температурами до 250–300 °C.
  • Среднемощные ТЭНы (10-25 Вт/см²): Используются в оборудовании для литья пластмасс, сварки, подогрева рабочих жидкостей. Рабочая температура до 350 °C.
  • Высокомощные ТЭНы (до 50 Вт/см² и выше): Спроектированы для быстрого и интенсивного нагрева, плавления металлов (например, свинца, олова), формовки, в экструзионном оборудовании. Рабочая температура таких моделей достигает 500 °C и более (до 700-750 °C для спец. исполнений). Требуют строгого контроля монтажных зазоров и выбора материалов корпуса.

Области применения и преимущества для бизнеса

Гибкость, компактность и высокая эффективность патронных ТЭНов обуславливают их широкое применение в различных секторах:

• Промышленность:
  • Нагрев металлических, литейных и штамповочных форм, пресс-форм для литья под давлением (пластмассы, цветные металлы).
  • Экструзионное оборудование для обработки полимеров.
  • Узлы оборудования, требующие точного локального нагрева.
• Бытовое и мелкое производство:
  • Поддержание температуры в небольших емкостях и резервуарах.
  • Нагрев рабочих столов, лабораторных установок.
  • 3D-принтеры (нагрев экструдеров и печатных плат).
  • Термостатирование различных процессов.
• Специализированные сферы: Нагрев технологических жидкостей, воздуховодов, стерилизационного оборудования, тестовые стенды. Интеграция с датчиками температуры позволяет реализовывать сложные системы управления тепловыми режимами, предотвращая перегрев и оптимизируя потребление энергии.

Преимущества для бизнеса:

• Высокая эффективность теплопередачи: Минимизация потерь энергии за счёт плотного контакта и направленного нагрева, что приводит к сокращению операционных расходов.
• Компактность и интеграция: Возможность встраивания в ограниченные пространства позволяет создавать более компактное оборудование или оптимизировать существующие конструкции, добавляя новые зоны нагрева без изменения габаритов.
• Надежность и долговечность: Использование высококачественных материалов (нержавеющая сталь, периклаз, нихром) и передовых методов герметизации обеспечивает стабильную работу в агрессивных условиях и при высоких температурах, снижая частоту замен и простои оборудования.
• Точность контроля температуры: Совместимость с термопарами и другими сенсорами обеспечивает прецизионное управление тепловыми процессами, что критично для поддержания качества продукции и предотвращения повреждений оборудования.
• Гибкость в кастомизации: Возможность изготовления ТЭНов с индивидуальными параметрами (длина, диаметр, мощность, напряжение, тип подключения) позволяет оптимально адаптировать их под специфические требования любого производственного процесса.

Сравнительная таблица: Критерии выбора патронных ТЭНов по мощности и применению

Для принятия обоснованного решения о выборе патронного ТЭНа необходимо учитывать не только его номинальную мощность, но и поверхностную плотность, рабочую температуру и оптимальные области применения. В таблице ниже представлены ключевые различия между типами патронных ТЭНов, классифицированных по их мощности и соответствующему диапазону поверхностной плотности, что является важным ориентиром для инженеров и закупщиков.

Установка и эксплуатация: Минимизация рисков и повышение эффективности

Правильный монтаж и эксплуатация патронных ТЭНов являются ключевыми факторами для обеспечения их долговечности и максимальной эффективности. Ошибки на этих этапах могут привести к преждевременному выходу из строя, снижению производительности и увеличению операционных расходов.

• Подготовка монтажного отверстия: Диаметр отверстия должен быть минимально больше диаметра нагревателя (доли миллиметра). Для высокомощных ТЭНов критичен прецизионный зазор (например, 0.02-0.05 мм), чтобы обеспечить плотный контакт и равномерную теплопередачу по всей поверхности. Отверстие должно быть чистым, без заусенцев, трещин и остатков обработки.
• Использование высокотемпературной монтажной пасты: Для улучшения теплоотдачи и предотвращения локальных перегревов рекомендуется использовать специальную теплопроводящую пасту. Она заполняет микроскопические воздушные зазоры между ТЭНом и стенками отверстия, значительно увеличивая эффективность теплопередачи и продлевая срок службы нагревателя. Это особенно важно для высокомощных ТЭНов, работающих при температурах, близких к предельным.
• Равномерность нагреваемой поверхности: Поверхность, в которую устанавливается ТЭН, должна быть ровной, без дефектов и сильных повреждений. Любые неровности могут создавать воздушные карманы, приводящие к локальным перегревам на поверхности нагревателя, что может стать причиной его преждевременного выхода из строя.
• Контроль и управление температурой: Интеграция патронных ТЭНов с термопарами и современными контроллерами температуры позволяет поддерживать заданный тепловой режим с высокой точностью. Это не только оптимизирует потребление энергии, но и предотвращает перегрев, который является одной из основных причин поломки ТЭНов, особенно при работе на максимальных мощностях.

Продвинутая практика и внедрение патронных ТЭНов для оптимизации производственных процессов

Переходя от фундаментального понимания к стратегическому применению, ключевая задача для C-level, VP/Head и PMM (Product Marketing Manager) — это не просто купить нагреватель, а интегрировать его в производственную цепочку таким образом, чтобы он повышал общую эффективность, снижал операционные издержки и улучшал качество конечной продукции. Это требует системного подхода, от проектирования до эксплуатации и обслуживания.

Пошаговая реализация и контроль качества

Эффективное внедрение патронных ТЭНов в производственные процессы предполагает последовательную реализацию, разделённую на этапы. Это позволяет минимизировать риски, оптимизировать ресурсы и обеспечить стабильность работы оборудования.

1. Этап 1: Детальный анализ потребностей и проектирование системы нагрева.
   • Цель: Определить оптимальные параметры ТЭНов и архитектуру системы нагрева.
   • Действия:
     • Оценка требуемого температурного режима (диапазоны, скорость набора, стабильность).
     • Анализ материала нагреваемой детали/среды, её теплофизических свойств.
     • Расчёт необходимой мощности и поверхностной плотности с учетом теплопотерь.
     • Выбор материала корпуса ТЭНа и типа герметизации с учетом рабочей среды (агрессивность, влажность).
     • Определение необходимости интеграции термопар (тип K, J, PT100) для точного контроля.
     • Разработка чертежей монтажных отверстий с учётом минимальных допусков.
   • Роли: Инженер-конструктор, инженер-технолог, специалист по автоматизации.
   • Артефакты: Техническое задание (ТЗ), тепловые расчёты, чертежи узлов нагрева, спецификации на ТЭНы.
   • Контроль качества на этапе: Верификация ТЗ с учётом всех технологических и эксплуатационных требований, согласование с потенциальными поставщиками на предмет реализуемости.
2. Этап 2: Выбор поставщика и закупка.
   • Цель: Получить высококачественные ТЭНы, соответствующие спецификациям, по оптимальной цене.
   • Действия:
     • Анализ рынка производителей патронных ТЭНов, оценка их репутации и опыта.
     • Запрос коммерческих предложений с предоставлением детального ТЗ.
     • Оценка поставщиков по критериям: наличие сертификатов (ISO, CE, UL), гибкость в производстве кастомных решений, гарантийные обязательства, сроки поставки, техническая поддержка.
     • Рассмотрение возможностей локализации производства или импорта.
   • Роли: Отдел закупок, инженер-технолог, юрист.
   • Артефакты: Сравнительная таблица предложений, договор поставки, сертификаты качества.
   • Контроль качества на этапе: Аудит производственных мощностей поставщика (при необходимости), проверка соответствия образцов ТЭНов заявленным характеристикам.
3. Этап 3: Монтаж, интеграция и пусконаладка.
   • Цель: Правильная установка ТЭНов и их интеграция в систему управления.
   • Действия:
     • Подготовка монтажных отверстий согласно чертежам (точность сверления/фрезерования).
     • Тщательная очистка отверстий от стружки и загрязнений.
     • Нанесение высокотемпературной монтажной пасты для улучшения теплопередачи и защиты от перегрева.
     • Аккуратная установка ТЭНов без силового воздействия.
     • Подключение электропитания и термопар к контроллеру температуры.
     • Программирование контроллера, настройка PID-регулятора для достижения стабильного температурного режима.
     • Проведение тестовых циклов нагрева, измерение температуры в различных точках.
   • Роли: Электромонтажник, инженер по КИПиА, оператор оборудования.
   • Артефакты: Протокол пусконаладочных работ, инструкции по эксплуатации.
   • Контроль качества на этапе: Измерение сопротивления изоляции, проверка на отсутствие короткого замыкания, контроль равномерности нагрева, соответствие фактической температуры заданным параметрам.
4. Этап 4: Эксплуатация, мониторинг и обслуживание.
   • Цель: Обеспечение долговечной и бесперебойной работы, минимизация простоев.
   • Действия:
     • Регулярный визуальный осмотр ТЭНов на предмет повреждений, окисления, отложений.
     • Мониторинг электрических параметров (ток, напряжение, сопротивление) и температуры.
     • Плановая замена ТЭНов согласно регламенту или при первых признаках снижения эффективности.
     • Очистка нагреваемых поверхностей и корпусов ТЭНов от загрязнений.
     • Калибровка термопар и контроллеров температуры.
     • Обучение персонала по правилам эксплуатации и безопасности.
   • Роли: Инженер по эксплуатации, оператор, специалист по ТОиР.
   • Артефакты: Журналы обслуживания, графики планово-предупредительного ремонта (ППР), отчёты о диагностике.
   • Контроль качества на этапе: Анализ отказов, оценка TCO, разработка мер по повышению надёжности.

Экономическая эффективность и ROI от внедрения патронных ТЭНов

Оценка экономической целесообразности инвестиций в патронные ТЭНы для C-level менеджеров и закупщиков критична. Расчёт ROI (Return on Investment) и TCO поможет принять взвешенное решение.

Формула ROI:

ROI = ((Экономия + Дополнительная прибыль) - Стоимость инвестиций) / Стоимость инвестиций * 100%

Как патронные ТЭНы влияют на компоненты ROI:

• Снижение энергопотребления (Экономия):
  • Высокая плотность мощности и направленная теплопередача минимизируют рассеивание тепла.
  • Точный контроль температуры предотвращает перегрев и избыточное потребление энергии.
  • Пример: Замена устаревших нагревателей с низкой эффективностью (например, ленточных) на высокоплотные патронные ТЭНы с термоконтролем может снизить энергозатраты на 15-25% в зависимости от процесса.
• Увеличение срока службы оборудования и снижение простоев (Экономия + Дополнительная прибыль):
  • Надёжные материалы и конструкции (нержавеющая сталь, периклаз, герметизация) обеспечивают длительный срок службы самих ТЭНов.
  • Точный температурный контроль предотвращает деградацию и повреждение нагреваемых компонентов оборудования (пресс-форм, деталей).
  • Пример: Снижение частоты внеплановых остановок оборудования на 20% благодаря предсказуемости срока службы ТЭНов и отсутствию аварийных перегревов. Это переводит в часы дополнительной работы и выпуск продукции.
• Улучшение качества продукции (Дополнительная прибыль):
  • Равномерный и стабильный нагрев критичен для таких процессов, как литье пластмасс, формовка, экструзия, где отклонения температуры приводят к браку.
  • Точный контроль позволяет достигать оптимальных физико-механических свойств конечного продукта.
  • Пример: Сокращение процента брака на 5-10% в процессе литья, что напрямую увеличивает выход годной продукции и прибыль.
• Оптимизация TCO (Total Cost of Ownership):
  • При расчёте инвестиций необходимо учитывать не только начальную стоимость ТЭНов, но и затраты на монтаж, энергопотребление, обслуживание (плановая замена, ремонт), а также потенциальные потери от простоев и брака.
  • Инвестиции в более дорогие, но надёжные и эффективные патронные ТЭНы с расширенным сроком службы и высоким КПД часто окупаются за счёт снижения эксплуатационных расходов в долгосрочной перспективе.

«Выбор патронных ТЭНов — это не просто техническое решение, это стратегическая инвестиция в стабильность и рентабельность производственного процесса. Ориентируясь на TCO, а не только на закупочную цену, предприятия могут достичь значительной экономии и повышения конкурентоспособности.»

Кейсы применения и паттерны оптимизации

Рассмотрим несколько сценариев использования патронных ТЭНов, демонстрирующих их универсальность и способность решать специфические задачи в различных масштабах.

Кейс 1: SMB – Повышение точности и скорости в прототипировании (3D-печать)

• Задача: Ускорение нагрева экструдера 3D-принтера и поддержание стабильной температуры для работы с инженерными пластиками, чувствительными к перепадам.
• Решение: Внедрение миниатюрных патронных ТЭНов диаметром 3-6 мм с высокой поверхностной плотностью мощности (20-30 Вт/см²) непосредственно в блок нагрева экструдера. Интеграция с высокочувствительной термопарой (например, типа K) и ПИД-контроллером.
• Результат:
  • Сокращение времени на выход в рабочий режим на 30-40%.
  • Улучшение качества печати за счёт стабильности температуры, минимизация дефектов слоя.
  • Возможность работы с более широким спектром высокотемпературных материалов.
  • Снижение энергопотребления за счёт быстрого и точного нагрева.

Кейс 2: Enterprise – Оптимизация процесса литья под давлением (пластмассы)

• Задача: Обеспечить равномерный и быстрый нагрев крупногабаритных пресс-форм до 300-450 °C для минимизации брака и увеличения производительности цикла.
• Решение: Разработка матрицы из высокомощных патронных ТЭНов (до 50 Вт/см²), диаметром 16-25 мм, изготовленных из нержавеющей стали 316 с интегрированными термопарами. Проектирование системы с точными допусками для монтажных отверстий и обязательным использованием теплопроводящей пасты. Централизованное управление несколькими зонами нагрева через промышленный контроллер.
• Результат:
  • Сокращение цикла литья на 10-15% благодаря быстрому набору температуры.
  • Снижение процента брака (недоливы, коробление) на 7-12% за счёт равномерного нагрева по всей форме.
  • Увеличение срока службы дорогостоящих пресс-форм за счет отсутствия локальных перегревов.
  • Повышение общей производительности линии и экономия энергоресурсов.

Кейс 3: Regulated Industry – Точность нагрева в фармацевтическом производстве

• Задача: Обеспечить стерильный и контролируемый нагрев для оборудования по капсулированию или формированию таблеток, где требуется высокая точность и соответствие строгим стандартам.
• Решение: Применение патронных ТЭНов из пищевой/медицинской нержавеющей стали 316L, с высокой степенью герметизации и полированной поверхностью. ТЭНы оснащены двумя независимыми термопарами для резервирования и обеспечения отказоустойчивости. Системы контроля температуры интегрированы в общую систему SCADA с протоколированием всех параметров для аудита и валидации.
• Результат:
  • Гарантированное соответствие отраслевым стандартам (GMP).
  • Высочайшая надёжность и безопасность процесса, минимизация рисков контаминации.
  • Прозрачность и возможность валидации температурных режимов.
  • Снижение эксплуатационных рисков и издержек, связанных с несоответствием требованиям.
