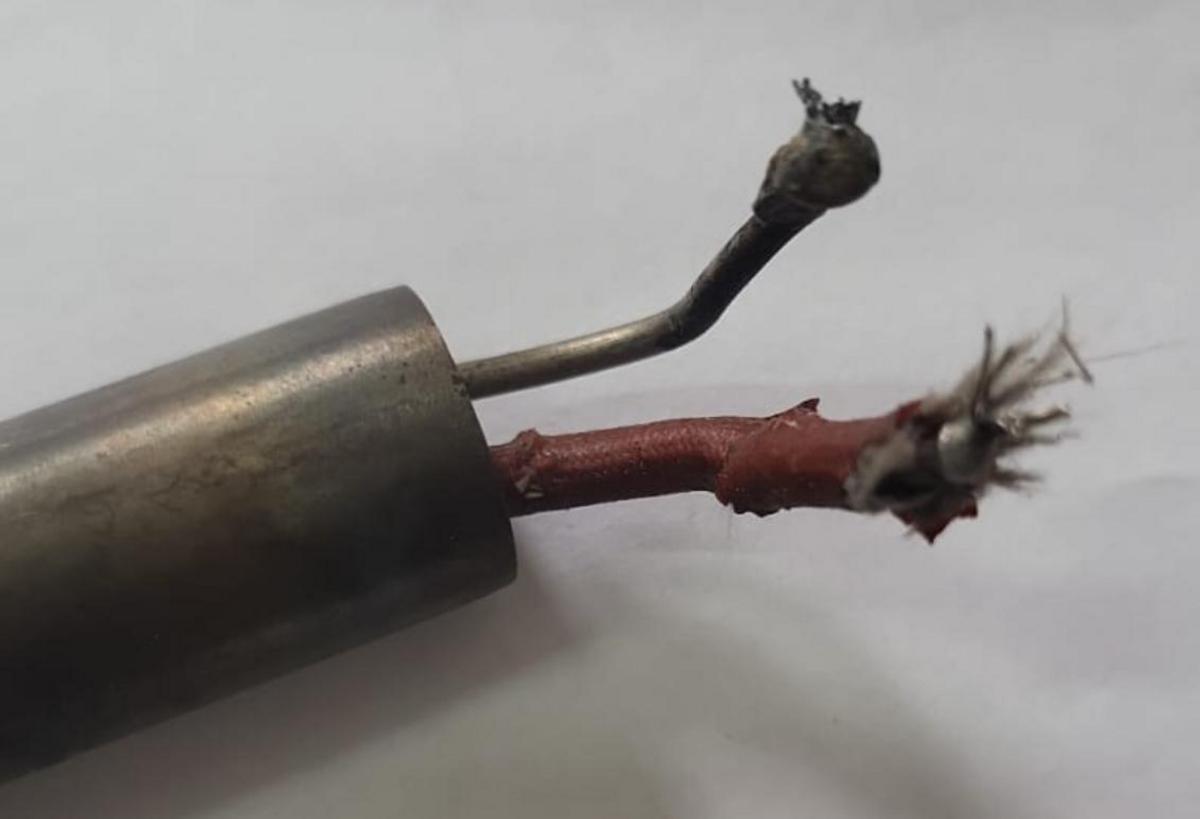

Тэн патронный (картриджей). ТЭН 220 В, 300 Вт, диаметр 12 мм, длина 150 мм.

Тэн патронный (картриджей). ТЭН 220 В, 300
Вт, диаметр 12 мм, длина 150 мм. Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии

Конструкция и принцип действия

Устройство патронного ТЭНа

Патронный электронагреватель характеризуется простой и эффективной конструкцией:

• Металлическая трубка — выполненная из нержавеющей или углеродистой стали, служит корпусом.
• Керамические втулки — из термостойкого материала (периклаз или оксид магния), в которых размещается спираль.
• Нихромовая спираль — главный нагревательный элемент с высоким сопротивлением.
• Герметичная конструкция — один конец устройства заварен, другой предназначен для подключения к электросети.
• Холодные зоны — длиной 5 мм и более с каждой стороны нагревателя.

Как работает патронный нагреватель

При подаче электрического тока ток проходит через нихромовую спираль, вызывая её нагревание. Высокая теплопроводность периклаза позволяет быстро распространять тепловую энергию на металлический корпус, который затем передаёт её нагреваемому объекту. Молекулы внутри объекта расширяются, обеспечивая равномерное распределение температуры по всей поверхности устройства.

Ключевое преимущество заключается в концентрической обмотке спирали, что исключает локальные перепады температур.

Технические характеристики ТЭНа 220 В, 300 Вт

Основные параметры типового изделия

Дополнительные технические показатели

Удельная поверхностная мощность доходит до 50 Вт на квадратный сантиметр, что позволяет эффективно использовать компактное устройство с высокой мощностью. Равномерное распределение тепла по всей площади нагревателя обеспечивается точным соблюдением всех конструктивных параметров при производстве, где расчеты выполняются в электронном виде для исключения ошибок.

Основные особенности и преимущества

Патронные ТЭНы обладают рядом значительных преимуществ, делающих их предпочтительным выбором для различных применений:

• Высокая теплоотдача — позволяет равномерно распределять мощность по всей поверхности нагреваемого объекта.
• Долговечность — устойчивы к естественному износу благодаря качественным материалам.
• Герметичное исполнение — удобно использовать в неблагоприятных условиях с вибрацией или агрессивными средами.
• Компактные размеры — решение для ограниченных пространств при высокой мощности.
• Универсальность — применение в различных сферах производства.

Область применения патронных ТЭНов

Промышленное производство

Патронные ТЭНы находят широкое применение в таких технологических процессах, как:

• Формовка и плавка металла — нагрев пресс-форм для обработки пластмасс и металлов.
• Упаковочная промышленность — интеграция нагревателей в оборудование для запечатывания.
• Термическая резка — использование в ножах для нагрева.
• Обработка полимеров — локальный нагрев в соответствующих устройствах.
• Нагрев жидкостей — поддержание температуры технологических жидкостей различной консистенции.

Специальное применение

Патронные нагреватели прекрасно справляются с нагревом металлических деталей при непосредственном контакте. При наличии специального штуцера можно использовать их для поддержания заданной температуры в жидких и газообразных средах.

Бытовое применение

В домашних условиях патронные ТЭНы применяются для нагрева небольших объемов материалов и в таких устройствах, как утюги и электрические сушилки.

Типы патронных ТЭНов по мощности

Высокомощные патронные ТЭНы

Обладают уровнем поверхностной мощности до 50 Вт на квадратный сантиметр. Для их изготовления используется нержавеющая сталь, устойчивая к деформациям и коррозии, и нихромовая проволока Х20Н80. Эти нагреватели предназначены для формовки, плавки металла и нагрева жидкостей.

Низкомощные патронные ТЭНы

Предназначены для бытовых нужд, где требуется нагрев небольших объемов материалов и поддержание температуры в пределах 250–300°C. Конструктивно они схожи с высокомощными аналогами, но имеют меньшее количество витков спирали.

Варианты конструкции и выводов

Типы токоведущих выводов

Патронные ТЭНы могут иметь различные варианты подключения в зависимости от условий монтажа:

• Шпильки с резьбой — для стационарного монтажа в корпус с последующей фиксацией с помощью гаек.
• Гибкие термостойкие кабели — для подключения на подвижных частях станков, где возможно смещение.

Материалы изготовления

Корпусные материалы

• Нержавеющая сталь — наиболее распространённый выбор для промышленного применения.
• Углеродистая сталь — используется для доступных моделей в условиях без высокой коррозионной стойкости.

Изолирующие материалы

• Периклаз (оксид магния) — обеспечивает высокую теплопроводность для быстрого распространения тепла.
• Керамика — используется во втулках, выдерживает высокие нагрузки и температурные изменения.

Нагревательная спираль

Нихром Х20Н80 — высокоуглеродистая проволока с высоким электрическим сопротивлением, идеально подходит для плавного выделения тепла при пропускании тока.

Критерии выбора патронного ТЭНа

Определение необходимой мощности

Основным критерием выбора нагревателя является его мощность. Правильно подобранные характеристики существенно влияют на срок службы устройства и эффективность нагрева, требуя точного соответствия размерам монтажного отверстия.

Соответствие геометрических размеров

Диаметр нагревателя должен совпадать с диаметром просверленного отверстия, а длина подбираться в зависимости от глубины монтажного отверстия.

Выбор материала корпуса

При использовании в агрессивной среде лучше отдать предпочтение нержавеющей стали, тогда как для нейтральных сред подойдет углеродистая сталь. Учитывайте уровень влажности и коррозионные факторы.

Важность точности параметров

Необходимо чтобы фактические и номинальные показатели мощности совпадали с допустимым пределом в семь процентов. Это гарантирует надежность и предсказуемость работы устройства.

Расширяющиеся патронные нагреватели

Существуют специализированные патронные нагреватели с уникальной конструкцией, которые увеличивают площадь нагрева при нагреве и возвращаются к первоначальным размерам при охлаждении. Это свойство позволяет расширить область применения до оборудования с вибрацией или требующего частой замены нагревателей.

Эксплуатация и долговечность

Срок службы и гарантия

Срок службы патронных ТЭНов обычно варьируется от 3000 часов до нескольких лет в зависимости от условий эксплуатации. Долговечность достигается благодаря качественным материалам и герметичной конструкции.

Герметичность и надёжность

Герметичность обеспечивает продложенный срок службы в неблагоприятных условиях, исключая попадание влаги и загрязнений.

Правила эксплуатации для максимальной надёжности

Соблюдение всех правил эксплуатации продлевает срок службы и качество нагрева. Основные правила включают:

• Не превышать максимальную рабочую температуру (500°C).
• Обеспечить плотный контакт между ТЭНом и стенками монтажного отверстия.
• Использовать устройство в соответствии со стандартным напряжением (220 В).
• Проверять целостность изоляции и кабеля перед использованием.
• Избегать эксплуатации в условиях повышенной влажности без специальной защиты.

Стандартные размеры и варианты

На рынке доступны различные конфигурации патронных ТЭНов, помимо стандартного размера 12 мм × 150 мм:

• Диаметр 10 мм, длина 80 мм, мощность 300 Вт.
• Диаметр 16 мм, длина 120 мм, мощность 300 Вт.
• Стандартные диаметры: 8, 10, 12, 13, 16, 18 мм.
• Длины варьируются от 80 мм и достигают нескольких метров.

Выбор размера зависит от геометрии устройства, в которое будет установлен нагреватель.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Установка и монтаж патронного ТЭНа

Подготовка к установке

Перед началом установки патронного ТЭНа необходимо подготовить место монтажа. Важно обеспечить чистоту и сухость рабочего пространства, а также наличие всех необходимых инструментов и материалов. Убедитесь, что монтажное отверстие соответствует геометрическим размерам нагревателя, что позволит избежать перегревов и короткого замыкания.

Процесс монтажа

Для правильного подключения патронного ТЭНа следуйте следующим шагам:

• Очистите монтажное отверстие от загрязнений и пыли для обеспечения плотного контакта.
• Подготовьте выводы нагревателя — в случае использования шпилек, убедитесь, что они фиксируются гайками с керамическим изолятором.
• Вставьте ТЭН в отверстие, обеспечивая плотное прилегание к стенкам и отсутствие зазоров.
• Подключите провода к электросети, следуя инструкциям по технике безопасности.
• Проверьте правильность подключения перед тем, как включить устройство, чтобы избежать повреждений или травм.

Обслуживание и уход за патронными ТЭНами

Регулярное обслуживание

Для обеспечения долговечной работы патронного ТЭНа важно регулярно проводить промежуточный осмотр и обслуживание. Это включает:

• Визуальный осмотр на наличие повреждений корпуса, изоляции и соединений.
• Очистку от загрязнений, которые могут снижать теплоотдачу и эффективность.
• Проверку соединений для предотвращения коррозии и окисления проводов.

Своевременная замена

Если заметили снижение производительности или изменение цвета нагревателя, может потребоваться замена устройства. Неправильная работа нагревателя может привести к повреждениям оборудования или несчастным случаям.

Проблемы и их решения

Распространенные проблемы

Рассмотрим некоторые распространенные проблемы при эксплуатации патронных ТЭНов и возможные пути их решения:

Безопасность при эксплуатации

Требования по безопасности

При использовании патронных ТЭНов необходимо следовать определенным правилам для предотвращения несчастных случаев:

• Используйте устройство только в соответствии с указанным напряжением (220 В).
• Следуйте инструкциям по установке и эксплуатации, чтобы избежать аварийных ситуаций.
• Не размещайте нагреватель вблизи легковоспламеняющихся материалов.

Контроль за работой устройства

Регулярно проверяйте работу патронного ТЭНа во избежание перегрева и последствий. Установите систему автоматического отключения в случае превышения допустимых температур или при отсутствии нагрузки.

Энергоэффективность и экономия

Сравнение с альтернативными нагревателями

Патронные ТЭНы отличаются высокой энергоэффективностью по сравнению с другими типами нагревателей. Это обеспечивает экономию в долгосрочном использовании. Например, их КПД достигает 93%, что позволяет рассчитывать на меньшие счета за электроэнергию.

Советы по сокращению затрат

• Оптимизируйте режимы работы нагревателя, избегая непрерывного использования без необходимости.
• Используйте термостаты для автоматического регулирования температуры и снижения энергозатрат.
• Проводите профилактическое обслуживание для поддержания устройства в идеальном состоянии и повышения его производительности.

Заключение по практическому применению

Патронные ТЭНы – это универсальные устройства, подходящие как для промышленного, так и для бытового применения. Их возможности, высокая эффективность и простота в использовании делают их отличным выбором для любого бизнеса или домашней мастерской. Благодаря правильному уходу и эксплуатации, они способны значительно повысить продуктивность любых процессов, требующих точного и надёжного нагрева.
