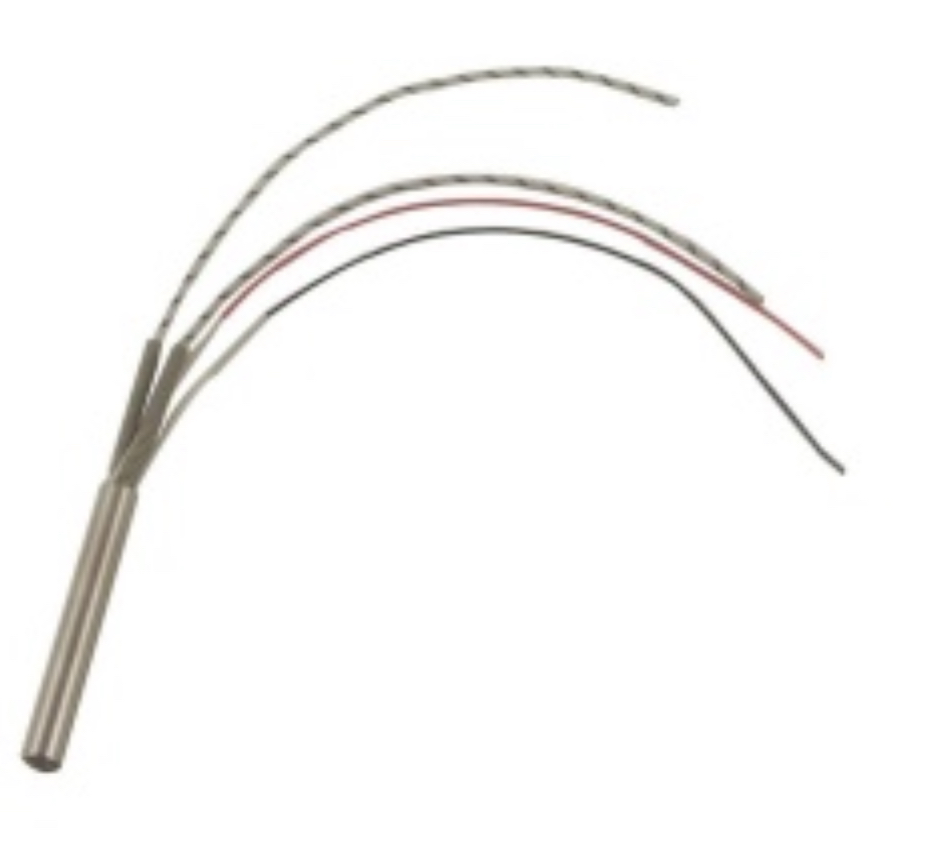

Тэн патронный. Диаметр трубки 17, мощность 0,75, напряжение 400 В

Тэн патронный. Диаметр трубки 17, мощность 0,75, напряжение 400 В Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Что такое патронный ТЭН?

Патронный ТЭН (трубчатый электронагреватель патронного типа) представляет собой нагревательный элемент с цилиндрической металлизированной трубкой, внутренняя часть которой включает нихромовую спираль, заполненную теплоизоляционным материалом, чаще всего оксидом магния. Внешняя трубка, как правило, изготовляется из нержавеющей стали либо коррозионно-стойких сплавов.

Особенности

• Герметичность конструкции для защиты внутреннего нагревателя от влаги, коррозии и вибраций.
• Равномерное распределение тепла по всей длине элемента.
• Возможность создания «холодных зон» для защиты концов от нагрева.
• Высокая теплоотдача и продолжительный срок службы.

Диаметр 17 мм, мощность 0,75 кВт и напряжение 400 В — технические параметры

• Диаметр трубки 17 мм — этот размер обеспечивает большую площадь поверхности для теплообмена, что позволяет выдерживать значительную мощность при сохранении термостойкости корпуса.
• Мощность 0,75 кВт (750 Вт) — относится к малой или средней мощности, идеально подходит для локального нагрева, например, небольших деталей или технологических жидкостей.
• Напряжение 400 В — представляет собой высокое промышленное напряжение, характерное для трёхфазных систем, что делает этот ТЭН подходящим для специализированного оборудования.

Конструкция и материалы

1. Корпус: чаще всего из нержавеющей стали, что позволяет обеспечить устойчивость к температурным перегрузкам и коррозии. Качество материала и его толщина влияют на теплоотдачу.
2. Нагревательная спираль: из нихрома (например, Х20Н80), что обеспечивает высокую устойчивость к окислению.
3. Изоляция: оксид магния (периклаз), обеспечивающий превосходные тепло- и электроизоляционные свойства.
4. Выводы: гибкие провода с термостойкой изоляцией, что гарантирует надежное соединение и устойчивость к нагреву.
5. Дополнительные опции: встроенные термопары для контроля температуры и герметизация вводов для защиты от влаги.

Особенности эксплуатации и преимущества

Патронные ТЭНы, особенно модели с удельной мощностью до 50 Вт/см², обеспечивают быстрый и направленный нагрев. Для данной модели с мощностью 0,75 кВт и диаметром 17 мм рекомендуется использовать длину в пределах 100-300 мм, что зависит от требуемой удельной мощности и тепловой нагрузки.

• Подходят для работы в агрессивных средах и вибрациях, что делает их востребованными в машиностроении и лабораторном оборудовании.
• Индивидуальные заказы могут включать холодные зоны и несколько зон нагрева, что увеличивает функциональность.
• Долговечность (до десятков тысяч часов) достигается благодаря качественным материалам и строгому контролю на всех этапах производства.

Области применения патронного ТЭНа 17 мм, 0.75 кВт, 400 В

Советы по выбору и эксплуатации

• Учитывайте теплосъём и условия монтажа для предотвращения перегрева и увеличения срока службы. Патронные ТЭНы должны иметь хороший тепловой контакт с нагреваемым материалом.
• Для работы с напряжением 400 В важно правильно организовать подключение, применить защитные устройства.
• Для продления срока службы рекомендуется применение термопаст или герметиков в случае несовершенного контакта с нагреваемой поверхностью.
• Индивидуальные решения позволяют оптимизировать длину и мощность, а также наличие встроенных термодатчиков.

Материалы и технологии производства патронных ТЭНов создают множество возможностей для их применения в различных отраслях, что делает их надежными и эффективными инструментами. Следующий раздел рассмотрит более подробно использование данных нагревателей в конкретных технических решениях.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Технические решения с использованием патронного ТЭНа 17 мм, 0,75 кВт, 400 В

Далее рассмотрим конкретные технические решения и примеры использования патронного ТЭНа с диаметром трубки 17 мм в различных отраслях и устройствах. Эффективность, надежность и разнообразие применения данного типа нагревателя делают его незаменимым в ряде промышленных и научных задач.

1. Нагрев технологических жидкостей

Патронные ТЭНы идеально подходят для нагрева различных жидкостей, таких как масла и химические растворы. Их компактные размеры и высокая производительность позволяют сократить время на разогрев, обеспечивая необходимую температуру для проводимых процессов. Использование данного ТЭНа в системах с небольшими объемами жидкостей позволяет достичь высокой эффективности.

2. Применение в пресс-формах и литьевых машинах

Равномерный температурный контроль, обеспечиваемый патронными ТЭНами, особенно важен в литьевых машинах и пресс-формах. Путем интеграции ТЭНа в конструкции пресс-форм возможна оптимизация процессов, что способствует улучшению качества конечной продукции и снижению времени на цикл производства. Системы с точным контролем температуры позволяют избежать дефектов, связанных с неправильным нагревом.

3. Научные и лабораторные приборы

Современные научные исследования требуют осуществления нагрева с высокой точностью в ограниченном пространстве. Патронный ТЭН с указанными характеристиками подходит для установки в лабораторных устройствах, таких как реакторы, калориметры и другие теплотехнические установки. Наличие встроенных датчиков дает возможность контролировать и поддерживать нужные температурные режимы.

4. 3D-печать

Технология 3D-печати также находит применение для патронных ТЭНов. Например, они могут использоваться для подогрева экструдеров и рабочих поверхностей, что способствует улучшению сцепления материала и снижению деформации изделий. Контроль температуры в процессе печати способствует улучшению конечного результата и функциональности напечатанных объектов.

5. Системы обогрева

В областях, требующих обогрева датчиков и исполнительных механизмов, патронные ТЭНы могут играть ключевую роль. Их использование позволяет экономично и эффективно поддерживать необходимые температурные условия, особенно в условиях низких температур или во влажных средах. Возможно применение ТЭНов в системах, где требуется обогрев для предотвращения замерзания или конденсации.

6. Промышленные сушильные установки

Патронные ТЭНы также становятся незаменимыми в сушильных установках. Их высокая мощность и равномерное распределение тепла обеспечивают быструю и эффективную сушку материалов, таких как текстиль или древесина. Использование таких нагревателей позволяет снизить время сушки, что ведет к повышению производительности.

Выбор и интеграция ТЭНа в системы

При выборе патронного ТЭНа для конкретного применения важно учитывать не только его технические характеристики, но и условия эксплуатации. Наиболее критичными факторами являются:

• Температурный диапазон работы и необходимость в индивидуальных решениях по длине и мощности;
• Потребности в быстром нагреве и его равномерности;
• Специфика веществ или материалов, которые необходимо нагревать;
• Условия монтажа и возможность дальнейшего обслуживания.

Также стоит обратить внимание на выбор дополнительных опций, таких как встроенные термопары или защитные кабельные вводы, что повысит надежность и безопасность в эксплуатации.

Таблица: Сравнение областей применения и характеристик ТЭНов

Таким образом, патронный ТЭН с диаметром трубки 17 мм, мощностью 0,75 кВт и напряжением 400 В, обладает широким диапазоном возможностей для применения в различных областях. Каждое конкретное решение требует комплексного подхода к проектированию и интеграции, что обеспечит максимальную эффективность в процессе эксплуатации.
