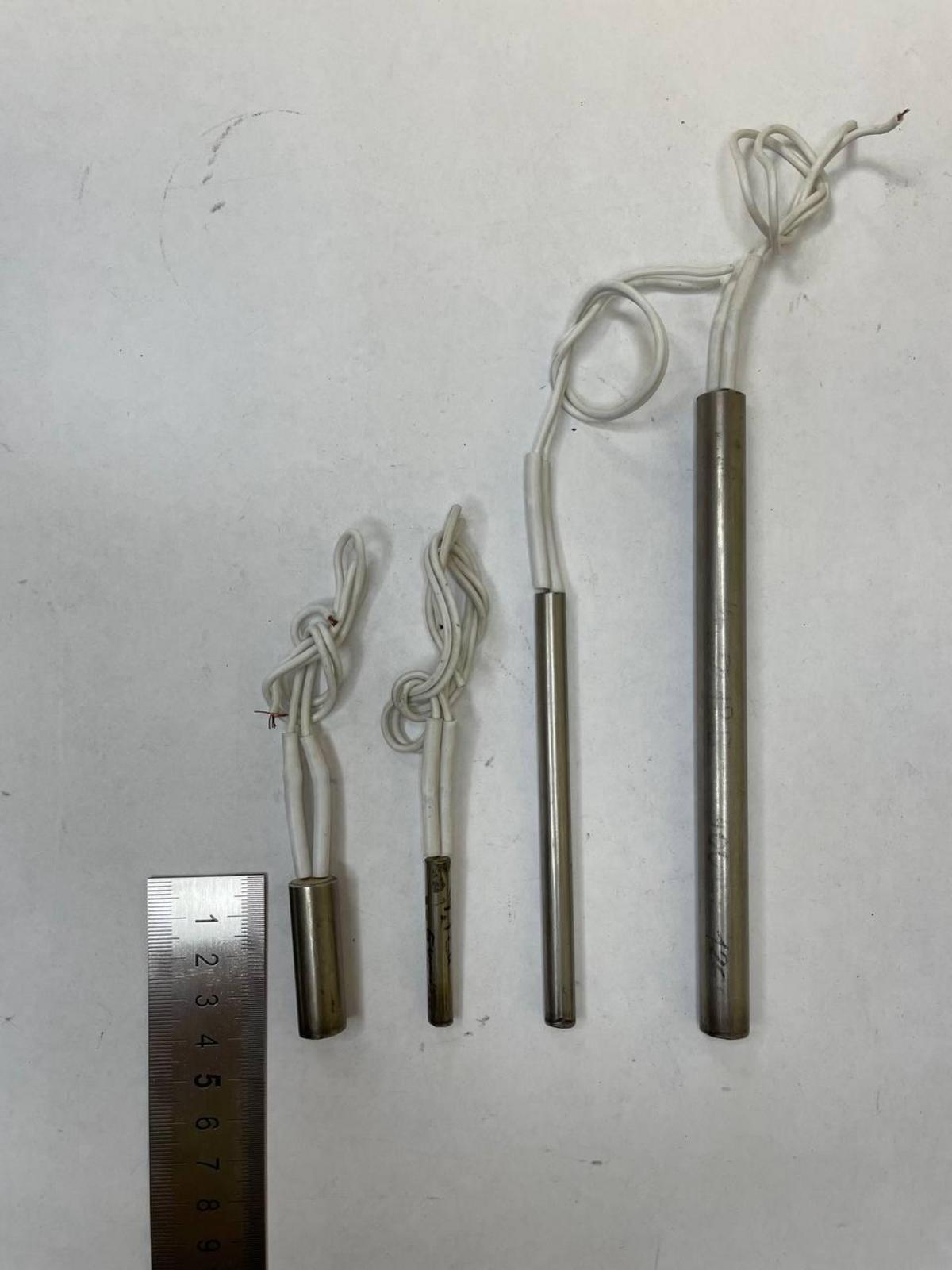

Патронный ТЭН диаметром 6 мм, длиной 30 мм: мощность 600 Вт при 380 В – полный обзор для промышленного применения

Патронные нагревательные элементы (ТЭНП), представляющие собой компактные цилиндрические нагреватели высокой удельной мощности, являются критически важным компонентом для точечного и прецизионного нагрева в различных промышленных процессах. В то время как стандартные модели с диаметром 6 мм и длиной 30 мм обычно функционируют в диапазоне мощности 40–80 Вт при напряжениях 24–220 В, конфигурация с 600 Вт при 380 В позиционируется как нестандартное, высокопроизводительное решение. Такая модификация требует индивидуального проектирования, тщательного расчета тепловых, электрических параметров и применения специализированных материалов для обеспечения стабильной работы, безопасности и долговечности в условиях экстремальных нагрузок. Понимание инженерных особенностей и эксплуатационных рисков этого класса нагревателей критично для инженерно-технического персонала, руководителей производственных отделов и специалистов по закупкам, стремящихся оптимизировать технологические процессы.

Конструктивные особенности и принцип работы патронного ТЭН

Конструкция патронного ТЭНа базируется на трубчатом электронагревателе, где резистивный элемент, как правило, нихромовая спираль (сплав никеля и хрома с соотношением 80/20), помещен в металлический корпус. Этот корпус обычно изготавливается из нержавеющей стали, устойчивой к высоким температурам и агрессивным средам. Внутреннее пространство между спиралью и корпусом заполнено высокочистым гранулированным оксидом магния (MgO). MgO выполняет двойную функцию: обеспечивает превосходную электрическую изоляцию резистивного элемента от корпуса и эффективный теплоотвод от спирали к внешним стенкам нагревателя.

Ключевые конструктивные элементы включают:

• Сварной герметичный наконечник: Защищает внутренние компоненты от проникновения влаги, химически активных веществ и механических повреждений, особенно критично для высокотемпературных или влажных сред.
• Керамический изоляционный диск и сердечник: Обеспечивают точное позиционирование и фиксацию нихромовой спирали, предотвращая ее контакт с корпусом и обеспечивая равномерный зазор для оксида магния.
• Твердая теплостойкая заливка (паста): Применяется в зоне подключения проводов для дополнительной изоляции, герметизации и защиты от механических напряжений и перегрева в этой критической области.
• Выводы: Провода, обладающие термостойкостью до 180–750°C, с типичной длиной от 200 до 1000 мм. Используется внутренний тип подключения (тип I), что обеспечивает компактность и защиту контактов.

Принцип работы прост: при прохождении электрического тока через нихромовую спираль она нагревается за счет эффекта Джоуля. Тепловая энергия эффективно передается через плотно утрамбованный оксид магния к корпусу ТЭНа, а затем – непосредственно к нагреваемому объекту. Стандартные патронные ТЭНП способны достигать удельной мощности до 50 Вт/см². Максимальная температура эксплуатации таких элементов может достигать 750°C, при этом рекомендуемая рабочая температура составляет до 320°C. При правильной эксплуатации и соблюдении режимов срок службы может составлять до 10 000 часов.

Ключевые понятия и терминология

Для эффективного взаимодействия с поставщиками и глубокого понимания технических характеристик патронных ТЭНП, особенно в контексте нестандартных конфигураций, важно оперировать следующими терминами:

• Патронный ТЭН (ТЭНП): Трубчатый электронагреватель патронного типа – компактный, высокомощный нагревательный элемент цилиндрической формы, предназначенный для встраивания в отверстия.
• Удельная мощность: Показатель, характеризующий количество тепловой энергии, выделяемой с единицы площади поверхности нагревательного элемента (измеряется в Вт/см²). Является ключевым параметром для оценки эффективности нагрева и риска перегрева.
• Нихромовая спираль: Резистивный элемент, чаще всего из сплава никеля и хрома (NiCr 80/20), обладающий высоким электрическим сопротивлением и устойчивостью к окислению при высоких температурах.
• Оксид магния (MgO): Высокочистый гранулированный порошок, используемый как электрический изолятор и теплопроводящая среда внутри ТЭНа, обеспечивающая безопасность и эффективность передачи тепла.
• Кастомный вариант: Индивидуально изготовленный по специальным требованиям заказчика ТЭНП, отличающийся от стандартных моделей по мощности, напряжению, материалам или другим параметрам.
• H7 допуск: Точный квалитет посадки (например, Ø6,1 мм для ТЭНа Ø6 мм), обеспечивающий минимальный зазор между нагревателем и объектом. Критически важен для эффективной теплопередачи и предотвращения перегрева ТЭНа.
• Трехфазное подключение: Схема электропитания, использующая три переменные фазы тока. Для высокомощных ТЭНП, особенно с напряжением 380 В, такое подключение распределяет нагрузку, повышая эффективность и безопасность.
• ROI (Return on Investment, возврат инвестиций): Финансовый показатель, используемый для оценки рентабельности инвестиций в новое оборудование или технологии, показывающий процент прибыли относительно вложенных средств.
• TCO (Total Cost of Ownership, общая стоимость владения): Комплексный показатель, учитывающий не только начальную стоимость приобретения, но и все расходы на эксплуатацию, обслуживание, ремонт, простои и утилизацию оборудования на протяжении всего его жизненного цикла.
• Incoloy: Семейство суперсплавов на основе никеля и железа с добавлением хрома, характеризующихся высокой прочностью и коррозионной стойкостью при повышенных температурах, часто используется для корпусов ТЭНов, работающих в особо агрессивных средах.
• IoT (Internet of Things, Интернет вещей): Концепция сети физических объектов («вещей»), оснащенных встроенными датчиками, программным обеспечением и другими технологиями для подключения и обмена данными с другими устройствами и системами через интернет, что позволяет реализовывать удаленный мониторинг и управление.
• EV-батареи (Electric Vehicle batteries, аккумуляторы для электромобилей): Аккумуляторные батареи, предназначенные для питания электромобилей, требующие точного температурного контроля для оптимизации производительности и срока службы.

Сравнительная таблица: Подходы к выбору нагревательных элементов высокой плотности

Выбор оптимального нагревательного элемента для промышленных задач высокой плотности нагрева — это компромисс между техническими характеристиками, стоимостью и эксплуатационными рисками. Рассмотрим три основных подхода:

Выбор патронного ТЭНП мощностью 600 Вт при 380 В для конкретных промышленных задач – это не просто закупка компонента, а стратегическое решение, которое затрагивает весь производственный цикл. Далее мы рассмотрим детали реализации, интеграции и оптимизации таких решений, чтобы обеспечить их максимальную эффективность и возврат инвестиций в реальных условиях эксплуатации.

Продвинутая практика и внедрение высокомощных патронных ТЭНП

После определения технической целесообразности использования высокомощных патронных ТЭНП, таких как модель 6×30 мм с 600 Вт при 380 В, следующим критическим этапом является его квалифицированное внедрение и последующая эксплуатация. Это включает не только физический монтаж, но и проектирование системы управления, выбор оптимальных материалов, а также разработку стратегии обслуживания для минимизации рисков и максимизации долговечности. Данный раздел предназначен для руководителей проектов, инженеров-технологов и специалистов по эксплуатации, которые отвечают за бесперебойную и эффективную работу промышленного оборудования.

Пошаговая реализация проекта по внедрению ТЭНП 600 Вт / 380 В

Внедрение нестандартного высокомощного нагревательного элемента требует структурированного подхода. Ниже представлены ключевые этапы:

1. Этап 1: Проектирование и спецификация

   • Материаловедение: Подтверждение выбора корпуса из нержавеющей стали с повышенной термостойкостью (например, AISI 310S) или специализированных сплавов (Incoloy) для обеспечения устойчивости к высоким температурам и агрессивным средам.
   • Валидация расчета мощности: Совместно с производителем подтвердить возможность изготовления ТЭНа 600 Вт при 380 В в размере 6×30 мм, с учетом требуемой удельной мощности ≈128 Вт/см². Обсуждение компромиссов между мощностью, сроком службы и рабочей температурой.
   • Проектирование системы охлаждения: Определить тип и параметры принудительного охлаждения (например, воздушное обдувание, жидкостное охлаждение) для предотвращения локальных перегревов и поддержания температуры корпуса ТЭНа в допустимых пределах (ниже 750°C).
   • Интеграция термоконтроля: Разработать схему размещения и подключения термопар (например, типа K или J) максимально близко к зоне нагрева ТЭНа для оперативного и точного контроля температуры.

2. Этап 2: Закупка и приемка

   • Заказ кастомного ТЭНа: Оформление заказа у специализированного производителя, способного выполнить ТЭНП с требуемыми параметрами (600 Вт, 380 В, 6×30 мм) и гарантировать его надежность. Уточнение сроков производства и поставки.
   • Входной контроль качества: По получении партии ТЭНП провести выборочную проверку геометрических размеров (диаметр, длина), соответствия заявленной мощности и сопротивления. Обязательно проверить сопротивление изоляции (мультиметром, мегомметром – значение должно быть >5 МОм при комнатной температуре).
   • Документация: Получить от производителя всю необходимую техническую документацию, включая сертификаты соответствия, данные о материалах и рекомендации по монтажу/эксплуатации.

3. Этап 3: Монтаж и интеграция

   • Подготовка монтажного отверстия: Точное сверление отверстия диаметром 6,1 мм с квалитетом допуска H7 в нагреваемом блоке. Это обеспечивает минимальный воздушный зазор для эффективной теплопередачи.
   • Очистка и смазка: Удаление заусенцев и загрязнений из отверстия. Применение высокотемпературной термопасты (допустимой для рабочих температур) для заполнения микропустот и улучшения теплового контакта.
   • Установка ТЭНа: Аккуратное введение ТЭНа в подготовленное отверстие наконечником вперед, обеспечивая полное погружение на глубину 30 мм.
   • Электрическое подключение: Подключение проводов к трехфазной сети 380 В, следуя схеме звезда/треугольник, рекомендованной производителем. Использование термостойких проводов с соответствующим сечением.
   • Механическая фиксация: Если конструкция предусматривает, надежная фиксация ТЭНа с помощью фланцев, штуцеров или других элементов крепления.
   • Подключение термоконтроля: Установка и подключение термопары к системе управления для непрерывного мониторинга температуры и предотвращения перегрева.

4. Этап 4: Тестирование и пусконаладка

   • Проверка изоляции: После монтажа и подключения вновь проверить сопротивление изоляции всей системы нагрева, чтобы убедиться в отсутствии повреждений в процессе установки.
   • Первичный запуск: Постепенное повышение мощности с контролем температуры и теплового режима работы.
   • Термическое профилирование: Измерение распределения температуры на нагреваемом объекте для подтверждения равномерности нагрева и эффективности теплоотвода.

Кейсы/паттерны использования высокомощных ТЭНП 6×30 мм, 600 Вт / 380 В

Рассмотрим несколько сценариев, где применение таких специфических нагревателей оправдано и приносит ощутимые выгоды:

Оптимизация и контроль: Максимизация срока службы и эффективности

Для высокомощных ТЭНП критически важно не только правильное внедрение, но и постоянный контроль за их работой. Это помогает предотвратить преждевременный износ и аварийные ситуации.

Чек-лист по долговечности и эффективности:

• Регулярная проверка сопротивления изоляции: Проводить измерения не реже одного раза в квартал. Снижение показателя может указывать на внутреннее повреждение или проникновение влаги.

• Мониторинг температуры корпуса и нагреваемого объекта: Непрерывный контроль с помощью интегрированных термопар и системы управления для поддержания температур в пределах, установленных производителем.

• Обеспечение оптимального теплового контакта: Регулярная проверка плотности посадки ТЭНа в отверстии. При необходимости – повторное применение термопасты или замена ТЭНа при обнаружении люфтов.

• Контроль наличия посторонних отложений: Очистка поверхности ТЭНа от нагара, пыли, остатков обрабатываемых материалов. Отложения снижают теплопередачу и приводят к локальному перегреву.

• Соблюдение рабочих циклов: Избегать работы ТЭНа «всухую» (без контакта с нагреваемым объектом) или превышения максимальной рабочей температуры (320°C для длительной работы) без соответствующего охлаждения.

• Использование систем предиктивной аналитики: Интеграция с системами IoT (Интернет вещей) для сбора данных о циклах работы, температурных режимах, токе и напряжении. Это позволяет прогнозировать потенциальные отказы и планировать профилактическое обслуживание.

Технологии повышения надёжности и безопасности:

• Интеграция с IoT-системами: Удаленный мониторинг состояния каждого ТЭНа, автоматическое оповещение о нештатных ситуациях, сбор статистики для оптимизации режимов работы.
• Применение износостойких материалов: Использование корпусов из Incoloy или титана для работы в особо агрессивных или высокотемпературных средах, что значительно продлевает срок службы.
• Датчики перегрева с аварийным отключением: Дополнительные температурные датчики, которые автоматически отключают питание ТЭНа при превышении критических значений, предотвращая выход из строя оборудования и пожароопасные ситуации.
• Системы принудительного охлаждения: Активное воздушное или жидкостное охлаждение области вокруг ТЭНа для поддержания оптимальной температуры корпуса и увеличения ресурса, особенно при работе на пиковых мощностях.

Экономическая эффективность и возврат инвестиций (ROI)

Внедрение высокомощных патронных ТЭНП, несмотря на потенциально более высокую начальную стоимость по сравнению со стандартными аналогами, обеспечивает значительную экономическую выгоду в долгосрочной перспективе. Анализ ROI и TCO для таких решений демонстрирует их привлекательность для промышленного сектора.

Влияние на производственные показатели:

• Сокращение времени цикла производства: Высокая удельная мощность ТЭНП позволяет значительно быстрее достигать требуемых температур, что напрямую уменьшает время, необходимое для выполнения одного цикла операции. Сокращение цикла на 10-20% может привести к росту общего объема производства на аналогичную величину без дополнительных капитальных вложений.
• Снижение энергопотребления: Точечный и быстрый нагрев сокращает потери тепла на окружающую среду. Энергия фокусируется именно там, где она нужна, что может уменьшить общее потребление электроэнергии до 5-15% по сравнению с менее эффективными системами.
• Уменьшение брака: Прецизионный контроль температуры и равномерность нагрева снижают риск деформаций, перегрева или недогрева материалов, что ведет к сокращению количества бракованной продукции.
• Повышение качества продукции: Стабильный и контролируемый нагрев способствует улучшению физико-механических свойств обрабатываемых материалов или изделий.

Расчет TCO для кастомных ТЭНП:

Хотя начальные затраты на приобретение кастомного ТЭНП могут быть на 50-150% выше, чем на стандартные модели, анализ TCO часто показывает обратную картину. TCO учитывает:

• Начальная стоимость: Затраты на проектирование, изготовление и закупку кастомного ТЭНа (ориентировочно от 5000 ₽ за единицу для 600 Вт/380 В).
• Стоимость установки: Включая работы по подготовке отверстия, применению термопасты, подключению к электросети и системе термоконтроля.
• Эксплуатационные расходы: Энергопотребление, стоимость электроэнергии, расходы на принудительное охлаждение (если требуется).
• Затраты на обслуживание: Периодическая проверка изоляции, чистка, калибровка термодатчиков.
• Стоимость простоев: Потери производства из-за неожиданных отказов (значительно ниже при использовании надежных кастомных ТЭНП и систем мониторинга).
• Стоимость замены: Стоимость нового ТЭНа и работ по его замене.

Пример оценки ROI:

Если инвестиции в кастомные ТЭНП (включая модернизацию системы контроля) составляют 100 000 ₽, а ожидаемая годовая экономия за счет сокращения цикла, снижения брака и оптимизации энергопотребления составляет 30 000 ₽, то ROI за первый год будет:
ROI = (30 000 ₽ / 100 000 ₽) × 100% = 30%.
Такой показатель обычно указывает на быструю окупаемость инвестиций, особенно в условиях непрерывного производства с высокой стоимостью единицы продукции или значительными объемами.
