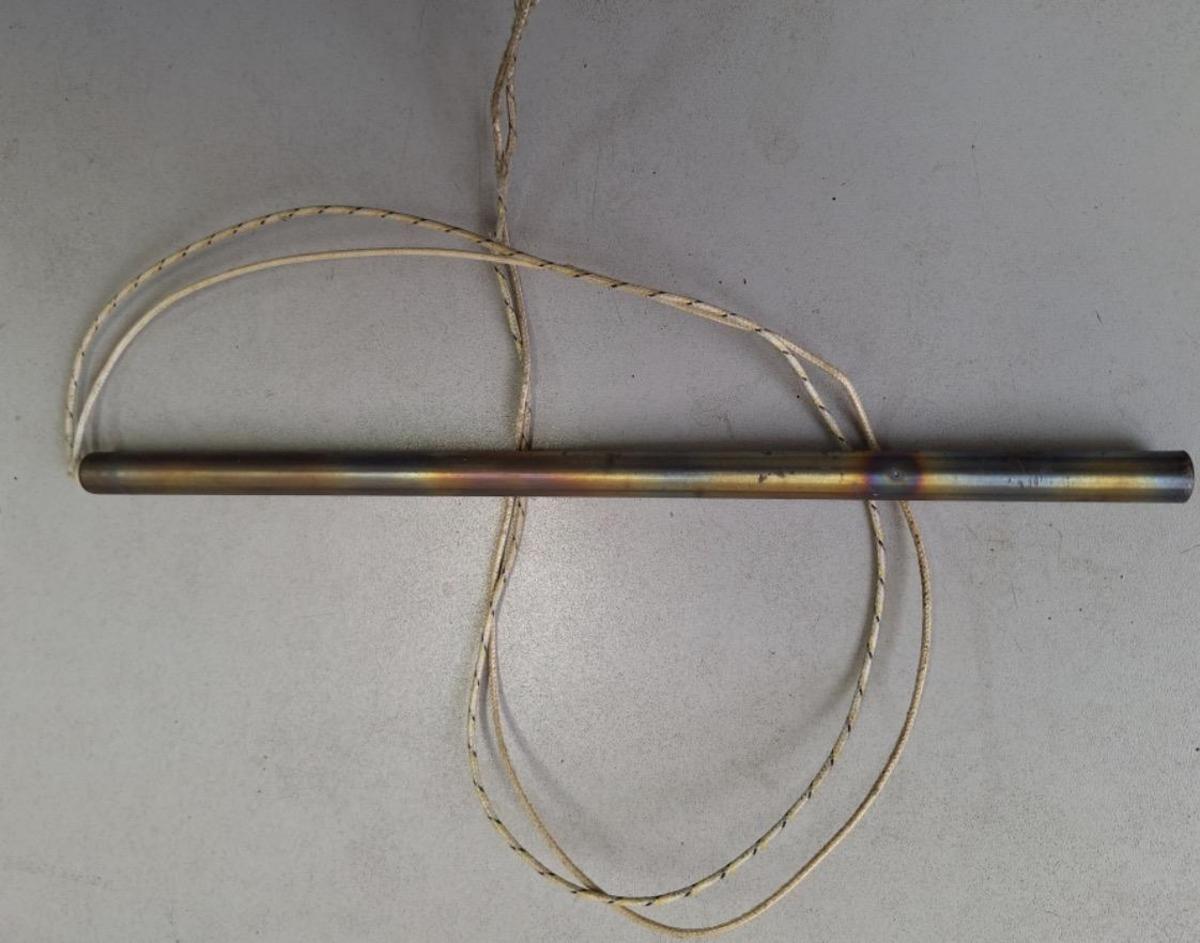

Тэн патронный в металлической оплетке. Мощность 300 вт, напряжение 220 В

Тэн патронный в металлической оплетке. Мощность 300 вт, напряжение 220 В Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии

Конструкция и технические характеристики

Внутреннее строение

Патронный ТЭН состоит из следующих функциональных слоев:

1. Нагревательный элемент — нихромовая спираль высокого качества, обеспечивающая равномерный нагрев.
2. Керамический сердечник — стеатитовый или магнезитовый стержень, на котором размещается спираль.
3. Диэлектрический наполнитель — оксид магния (периклаз), предотвращающий пробои тока и обеспечивающий электробезопасность.
4. Металлический корпус — трубка из нержавеющей стали с высокой теплопроводностью и коррозионной стойкостью.
5. Выводы электропитания — гибкие провода в жаропрочной изоляции, расположенные с торца нагревателя.
6. Металлическая оплетка — защитный слой вокруг выводов, предотвращающий повреждения при механических воздействиях.
7. Керамическая головка — герметизирующий элемент на конце оплетки для защиты от влаги и загрязнений.

Варианты размеров и конфигураций

Патронные ТЭНы 300 Вт доступны в различных размерах, что позволяет выбрать оптимальный вариант для разных задач нагрева:

• Диаметр 6 мм, длина 150 мм — для компактных приложений.
• Диаметр 10 мм, длина 80 мм — стандартный вариант.
• Диаметр 10 мм, длина 100 мм — универсальный размер для большинства применений.
• Диаметр 12 мм, длина 90 мм — для повышенных требований к надежности.
• Диаметр 20 мм, длина 70 мм — для специализированных приложений.

Варианты выводов электропитания

Патронные ТЭНы могут быть оснащены различными типами выводов для удобства подключения:

• Выводами, сделанными под углом 90 градусов.
• Металлической оплеткой для защиты проводов.
• Выводами с одного или двух концов в зависимости от требований.

Материалы и характеристики долговечности

Используемые материалы

В производстве патронных ТЭНов используются следующие высококачественные материалы:

• Нихромовая проволока — основной нагревательный материал с высокой температурной стабильностью.
• Нержавеющая сталь — корпус, обеспечивающий коррозионную стойкость и долговечность.
• Оксид магния (периклаз) — изолирующий наполнитель с высокой диэлектрической проницаемостью.
• Керамические втулки — дополнительная изоляция спирали.
• Латунь или медь — фланцы и крепежные элементы (при наличии).

Срок службы и надежность

Патронные ТЭНы 300 Вт, изготовленные из высококачественных материалов, обладают следующими характеристиками:

• Срок службы от 5 до 15 лет в зависимости от условий эксплуатации.
• Высокая устойчивость к коррозии благодаря нержавеющей стали.
• Устойчивость к механическим нагрузкам.
• Надежная герметизация для защиты от влаги.

Эффективность и тепловые характеристики

Энергетическая эффективность

Патронные ТЭНы демонстрируют следующую энергетику:

• КПД до 95% — минимальные потери энергии при передаче тепла.
• Максимальная эффективность достигается при прямом контакте нагревателя с объектом нагрева.
• Локальный нагрев позволяет обрабатывать небольшие объемы с минимальными энергозатратами.

Температурные характеристики

Температурные параметры ТЭНов 300 Вт следующие:

• Максимальный рабочий порог температур: 500-600 градусов Цельсия.
• Рекомендуется использовать терморегуляцию в условиях повышенной температурной нагрузки.
• Мощность до 50 Вт/см² позволяет достичь высоких температур на компактных площадях.

Основные применения

Патронные ТЭНы 300 Вт находят обширное применение в различных сферах:

Промышленное применение

• Нагрев литейных и пресс-форм для производства пластмассовых и резинотехнических изделий.
• Нагрев металлических деталей в технологических процессах.
• Использование в 3D-принтерах для поддержания температуры экструдера.
• Применение в экструдерах для плавления пластмасс.
• Нагрев горячих плит (термоплит) для различных производств.
• Пресс-ламинаторы для производства пластиковых карт.

Бытовое применение

• Нагрев воды в различных системах.
• Нагрев воздуха в компактных обогревателях.
• Нагрев масла и других жидкостей.

Специализированные применения

• Нагрев в агрессивных средах (благодаря коррозионной стойкости).
• Локальный точечный нагрев объектов.

Преимущества металлической оплетки

Металлическая оплетка на выводах гарантирует:

• Защита от механических повреждений — предотвращает порезы и разломы изолирующего слоя при установке и эксплуатации.
• Улучшенная теплоотдача — способствует лучшему рассеиванию тепла от выводов.
• Повышенная надежность — дополнительный слой защиты увеличивает безопасность при рабочем процессе.
• Эстетичный внешний вид — придает более профессиональный вид устройству.
• Совместимость с жесткими условиями — рекомендуется для применения в условиях повышенной вибрации или механических нагрузок.

Установка и подключение

Процесс установки и подключения

Патронные ТЭНы легко устанавливаются в специально отведенные отверстия благодаря своей цилиндрической форме. Подключение осуществляется путем присоединения гибких проводов к электросети 220 В при частоте 50 Гц. Два провода обеспечивают прямое подключение к источнику питания без необходимости дополнительных коннекторов.

Условия хранения и подготовка к работе

Рекомендации по хранению и эксплуатации

• Хранение нагревателей должно осуществляться в сухом месте для предотвращения попадания влаги внутрь корпуса.
• Перед первым циклом полной эксплуатации требуется предварительный разогрев устройства, что особенно важно для обеспечения надежной работы и предотвращения дефектов.

Стандартизация и контроль качества

Патронные ТЭНы производятся и проходят контроль в соответствии с международными нормами PN-EN 60519-1: 2005, что гарантирует:

• Безопасность при эксплуатации.
• Надежность конструкции.
• Соответствие международным стандартам качества.
• Совместимость с европейским и мировым оборудованием.

Доступность и типовые модели

На рынке представлены различные типовые модели патронных ТЭНов 300 Вт с разными конфигурациями:

• ЭНП 10×80; 0.3×220;1 — диаметр 10 мм, длина 80 мм, мощность 300 Вт, напряжение 220 В.
• ЭНП 10×100; 0.3×220;1А — диаметр 10 мм, длина 100 мм, мощность 300 Вт, напряжение 220 В.
• ЭНП(м) 12×90; 0.3×250;1 — диаметр 12 мм, длина 90 мм, мощность 300 Вт, напряжение 250 В.
• ТЭНП 6,5×170 мм — компактный вариант с меньшим диаметром, 300 Вт/220 В.
• ТЭНП 12×310 мм — удлиненный вариант для больших объемов, 300 Вт/220 В.

Большинство моделей доступны со склада, что обеспечивает быструю доставку по России, включая крупные города (Москва, Санкт-Петербург, Екатеринбург, Новосибирск, Казань и другие).

Практические рекомендации при выборе

При выборе патронного ТЭНа 300 Вт в металлической оплетке следует учитывать:

• Размер объема нагрева — мощность 300 Вт оптимальна для локального нагрева малых объемов.
• Требуемую температуру — элемент способен достичь 500-600°C, что достаточно для большинства промышленных приложений.
• Условия эксплуатации — нержавеющая сталь обеспечивает защиту в агрессивных средах.
• Форму имеющегося отверстия — стандартные диаметры от 6 до 20 мм подходят для большинства конструкций.
• Характер механических нагрузок — металлическая оплетка особенно важна при наличии вибраций или ударов.

Теперь, когда вы узнали о всех ключевых аспектах патронного ТЭНа 300 Вт в металлической оплетке, следует обсудить его преимущества и особенности эксплуатации.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Преимущества применения патронного ТЭНа 300 Вт

Экономия энергии

Использование патронного ТЭНа мощностью 300 Вт дает возможность значительно сократить потребление электроэнергии благодаря высокому коэффициенту полезного действия (КПД). Учитывая, что КПД достигает 95%, это означает, что почти вся энергия, потребляемая нагревателем, эффективно преобразуется в тепло. Локальный нагрев также способствует экономии, так как тепловые потери минимальны.

Удобство в решении специфических задач

Благодаря разнообразию размеров и типов подключений, патронные ТЭНы легко адаптируются под конкретные задачи. Например, более короткие и тонкие ТЭНы идеально подходят для компактных установок, в то время как более длинные и широкие варианты могут использоваться для нагрева больших объемов. Это делает устройства универсальными и востребованными в разных отраслях.

Вероятность длительной эксплуатации

Срок службы патронного ТЭНа 300 Вт, который может достигать 15 лет, несомненно, является его значительным преимуществом. Надежность и устойчивость к коррозии благодаря использованию нержавеющей стали и качественных изоляционных материалов делают его подходящим даже для наиболее требовательных условий эксплуатации. Это обеспечивает владельцам долгосрочные затраты без необходимости частой замены нагревателей.

Безопасность эксплуатации

Герметизация и защита от влаги

Керамическая головка на конце оплетки служит надежной защитой от влаги и загрязнений. Это важно для обеспечения безопасности, особенно в условиях, где возможны контакты с водой или другими жидкостями. Такой подход снижает риски короткого замыкания и других электрических аварий.

Соблюдение стандартов качества

Все патронные ТЭНы 300 Вт сертифицированы по международным стандартам, что подтверждает их безопасность и надежность. Процесс проверки включает тестирование на долговечность, прочность и устойчивость к внешним воздействиям, что гарантирует, что устройство будет безопасным в эксплуатации.

Области применения и инновации

Производственные линии

Патронные ТЭНы находят применение не только в быту, но и в различных производственных процессах. Они могут использоваться для нагрева литейных форм, в 3D-принтерах для поддержания рабочей температуры и для быстрого нагрева экструдеров. Использование таких нагревателей в производственных процессах позволяет оптимизировать время цикла и снизить затраты.

Новаторы в области нагревательных решений

Современные технологии привносят новые подходы к использованию патронных ТЭНов. Одним из популярных решений стало внедрение интеллектуальных систем терморегуляции, которые позволяют оператору контролировать температуру нагрева с высокой точностью. Это особенно важно в химической промышленности и при работе с чувствительными материалами.

Рынок и доступность

Ценовые категории и конкурентоспособность

На текущем рынке представлено множество моделей патронных ТЭНов, что обеспечивает различные ценовые категории в зависимости от материалов и технологий производства. Конкурентоспособные цены обеспечивают доступность таких нагревателей для широкого круга потребителей, начиная от малых предприятий и заканчивая крупными промышленными предприятиями.

Динамика спроса и предложения

С увеличением интереса к энергосберегающим технологиям и высокоэффективным решениям спрос на патронные ТЭНы мощностью 300 Вт неуклонно растет. Произведенные модели легко доступны и обеспечивают быструю доставку, что делает их привлекательными для конечных пользователей.

Заключение и рекомендации

При выборе патронного ТЭНа 300 Вт в металлической оплетке стоит ориентироваться на специфику применения, условия эксплуатации и требования к надежности. Информацию о доступных моделях и их характеристиках следует использовать для оптимизации выбора нагревателя, который будет наиболее продуктивным и долговечным решением для конкретного случая.
