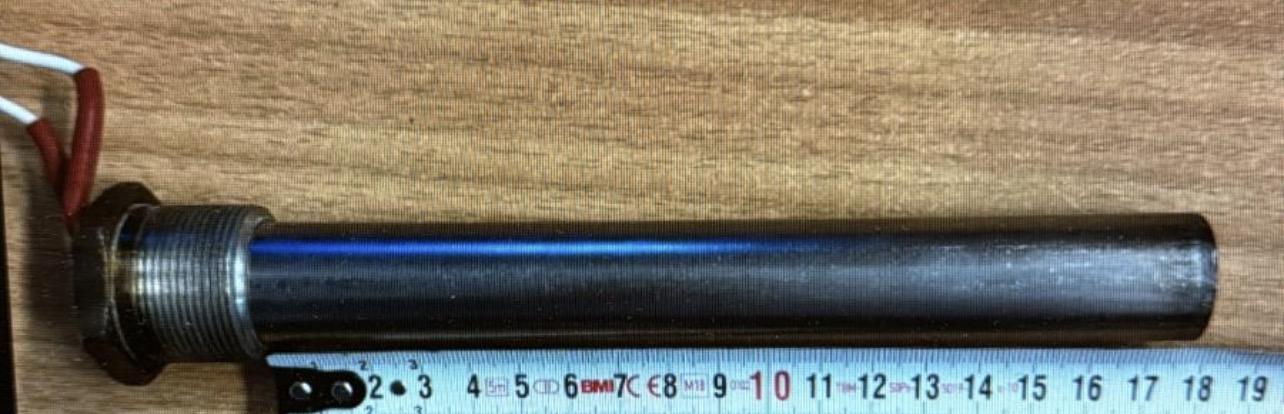

ТЭН патронного типа ТЭНП 21,0-25,0/2,0-220 ; выводы 1500мм  М32х1,5; материал: нержавеющая сталь;мощность: 2,0 кВт; напряжение: 220 В;

ТЭН патронного типа ТЭНП 21,0-25,0/2,0-220 ; выводы 1500мм  М32х1,5; материал: нержавеющая сталь;мощность: 2,0 кВт; напряжение: 220 В; Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии

Расшифровка маркировки и технических параметров

Что означает маркировка ТЭНП 21,0-25,0/2,0-220:

• ТЭНП — трубчатый электронагреватель патронного типа (пальчиковый)
• 21,0-25,0 — диапазон диаметра трубки в миллиметрах, обеспечивающий компактность и высокую теплоотдачу
• /2,0 — номинальная мощность 2,0 кВт, обеспечивающая интенсивный нагрев
• -220 — номинальное напряжение 220 В переменного тока

Полные технические характеристики:

Конструкция и принцип работы

Основные компоненты:

Патронный нагреватель ТЭНП включает в себя несколько ключевых элементов, обеспечивающих его эффективность:

1. Корпус — полая трубка из нержавеющей стали, герметично запаянная с одного конца. Это защищает от влаги и агрессивных сред.
2. Нагревательный элемент — нихромовая спираль, преобразующая электрическую энергию в теплоту. Она намотана на керамический сердечник, способный выдерживать высокие температуры.
3. Керамический изолятор — изоляционный керамический диск, который изолирует нагревательную спираль.
4. Теплопроводящий наполнитель — гранулированный оксид магния, обеспечивающий равномерное распределение тепла и предотвращающий пробои электрического тока.
5. Выводы подключения — гибкие контактные провода длиной 1500 мм, выходящие из герметичного участка и защищенные от внешнего воздействия.

Принцип работы:

Нагревательная спираль преобразует электрическую энергию в тепловую, генерируя тепло при пропускании тока. Это тепло передается на керамический сердечник и затем распределяется на стальной корпус с помощью оксида магния, что обеспечивает равномерное теплоотдачу.

Ключевые характеристики для мощности 2 кВт при 220 В

Нагреватель показан теми характеристиками, которые подчеркивают его эффективность:

• Плотность мощности: 25-50 Вт/см²
• Теплоотдача: до 387 Вт/дюйм²
• Потери электроэнергии: менее 0,1 мА
• Электрическое сопротивление: около 5 Ом

Преимущества и особенности ТЭНП 21,0-25,0/2,0-220

Энергоэффективность:

Высокая плотность мощности позволяет быстро достигать необходимых температур, сокращая время работы и снижая энергозатраты.

Долговечность и надежность:

Изысканный выбор материалов, таких как нержавеющая сталь и керамика, обеспечивает долгий срок службы даже в агрессивных условиях.

Компактность и универсальность:

Компактные размеры нагревателя позволяют его использование в различных приложениях, минимизируя влияние на остальные элементы оборудования.

Легкость монтажа:

Резьбовое соединение M32х1,5 делает установку удобной и быстрой, позволяя производить замену нагревателя без значительных затрат времени.

Высокая рабочая температура:

Способность нагревателя достигать температур до 750 °C делает его идеальным для высокотемпературных приложений.

Защита от окружающей среды:

Герметизация выводов контактных проводов обеспечивает надежную защиту от воздействия внешних факторов.

Области применения

Патронные нагреватели ТЭНП 21,0-25,0/2,0-220 находят широкое применение в различных отраслях:

• Нагрев металлических форм и пресс-форм — для литьевых и термопластавтоматов.
• Промышленное оборудование — используется в экструдерах, прессах и других устройствах.
• Нагрев воздуха и газов — в системах воздушного отопления.
• Нагрев жидкостей — для разогрева масел, жиров, воды и слабых растворов.
• Стерилизационное оборудование — в камерах стерилизации и дезинфекции.
• Фасовочно-упаковочное оборудование — для упаковочных автоматов.
• Аналитическое оборудование — в устройствах для подготовки проб.
• Биотехнологическое оборудование — в системах инфекционного контроля.

Стандартные размеры и варианты исполнения

Нагреватели с характеристиками 2 кВт производятся в стандартной сборке и могут замораживаться с повышенной плотностью мощности согласно запросам:

• Конструктивные варианты: стандартные прямые, П-образные, Г-образные конструкции.
• Варианты выводов: выводы с одного или двух концов, в металлической оплетке или под углом 90°.
• Дополнительные опции: нестандартная длина выводов, встроенные датчики температуры и термопары, несколько зон нагрева.

Монтаж и установка

Процесс установки:

Установка осуществляется при размещении нагревателя в специальные отверстия в форме с плотным контактом с их стенками, что способствует высокой эффективности нагрева.

Рекомендации по установке:

1. Используйте термостойкую высокотемпературную монтажную пасту для улучшения теплоотдачи.
2. Обеспечьте достаточный диаметр отверстия для надежного контакта нагревателя.
3. Перед первым циклом нагреватель должен быть предварительно разогрет.
4. При установке допускается быстрая замена нагревателя без прерывания рабочего цикла оборудования.

Особенности теплопередачи

При нормальной установке патронного ТЭНа температура равномерно распределяется за счет теплопроводности, что обеспечивает оптимальные условия для работы нагревателя. Компактный диаметр гарантирует эффективный нагрев с максимальной плотностью мощности 25-50 Вт/см².

Соответствие стандартам

Производственные процессы и контроль качества патронных нагревателей ТЭНП проходят в соответствии с международным стандартом PN-EN 60519-1: 2005, что подтверждает безопасность и надежность их применения.

Технические рекомендации при выборе и эксплуатации

В процессе эксплуатации ТЭНа важны следующие аспекты:

1. Убедитесь в совместимости с вашим оборудованием по диаметру и типу подключения.
2. Следите за стабильностью электроснабжения.
3. Рекомендуйте терморегуляцию при высоких температурах.
4. Храните нагреватели в сухом месте для предотвращения повреждения.
5. Оптимальная плотность мощности точно указывает на эффективность работы устройства.

Патронный ТЭН ТЭНП 21,0-25,0/2,0-220 представляет собой надежное решение для множества для применения, обеспечивая высокую эффективность, надежность и простоту в эксплуатации.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Обслуживание и уход за ТЭНП 21,0-25,0/2,0-220

Регулярные проверки и обслуживание:

Для обеспечения долговечности и эффективности работы ТЭНП 21,0-25,0/2,0-220 рекомендуется проводить регулярные проверки таких аспектов, как:

• Проверка целостности корпуса: убедитесь, что на поверхности нагревателя нет трещин, вмятин или признаков коррозии, которые могут повлиять на теплоотдачу и безопасность.
• Контактные выводы: регулярно проверяйте состояние контактных проводов и их герметичность, обеспечивая отсутствие коррозии и повреждений.
• Температурный контроль: следует использовать термодатчик для мониторинга температуры, особенно в условиях интенсивных нагрузок.

Чистка нагревателя:

Нагреватели должны поддерживаться в чистоте для оптимальной работы. Рекомендуется:

1. Удалять налет: при необходимости аккуратно очищать поверхность корпуса от загрязнений, используя мягкие неабразивные средства.
2. Проверка теплоотведения: чистка оборудования, в которое установлен нагреватель, помогает избежать перегрева из-за недостаточной теплоотдачи.

Безопасность и предотвращение аварий

Меры предосторожности:

При использовании ТЭНП 21,0-25,0/2,0-220 необходимо соблюдать следующие меры предосторожности:

• Избегать перегрева: установка автоматической системы отключения при превышении заданной температурной границы поможет предотвратить аварийные ситуации.
• Изоляция проводов: убедитесь, что все электрические соединения хорошо изолированы, чтобы избежать короткого замыкания.
• Ограничение доступа: оградите доступ к нагревателю посторонним лицам, особенно в условиях высокой температуры.

Реагирование на нештатные ситуации:

В случае возникновения нештатной ситуации, связанной с перегревом или повреждением нагревателя, следуйте следующим шагам:

1. Немедленно отключите электрическое питание нагревателя.
2. Оцените степень повреждений и принятые меры.
3. При необходимости вызовите специалиста для диагностики и устранения неисправности.

Дополнительные аксессуары и улучшения

Индивидуальные решения:

В зависимости от особенностей эксплуатации, потребности в улучшении функционала ТЭНП 21,0-25,0/2,0-220 могут включать:

• Модули управления температурой: использование автоматических контроллеров температуры для точного управления процессом нагрева.
• Системы вентиляции: применение вентиляторов для улучшения теплоотведения и предотвращения перегрева.
• Изолирующие экраны: установка теплоизоляционных экранов для защиты от избыточного тепла и повышения энергоэффективности.

Сравнение с аналогичными моделями

Конкуренты на рынке:

ТЭНП 21,0-25,0/2,0-220 сравним по характеристикам с другими патронными нагревателями, такими как:

Преимущества ТЭНП 21,0-25,0/2,0-220:

По сравнению с конкурентами, ТЭНП 21,0-25,0/2,0-220 обладает рядом уникальных преимуществ:

• Высокая плотность мощности позволяет более быстро достигать необходимых температур.
• Компактные размеры обеспечивают легкую установку.
• Широкий диапазон рабочей температуры гарантирует универсальность в использовании.

Перспективы развития и будущие обновления

Будущее патронных нагревателей, таких как ТЭНП 21,0-25,0/2,0-220, подразумевает внедрение новых технологий, которые могут включать:

• Интернет вещей (IoT): интеграция с системами умного контроля для удаленного мониторинга и управления температурой.
• Улучшенные материалы: использование новых сплавов и изоляционных материалов для повышения долговечности.
• Энергосбережение: развитие технологий, позволяющих снизить потребление энергии без потери эффективности.

Таким образом, учитывая все описанные аспекты, становится очевидным, что ТЭНП 21,0-25,0/2,0-220 не только эффективен и надежен, но и обладает значительным потенциалом для применения в различных промышленных отраслях.
