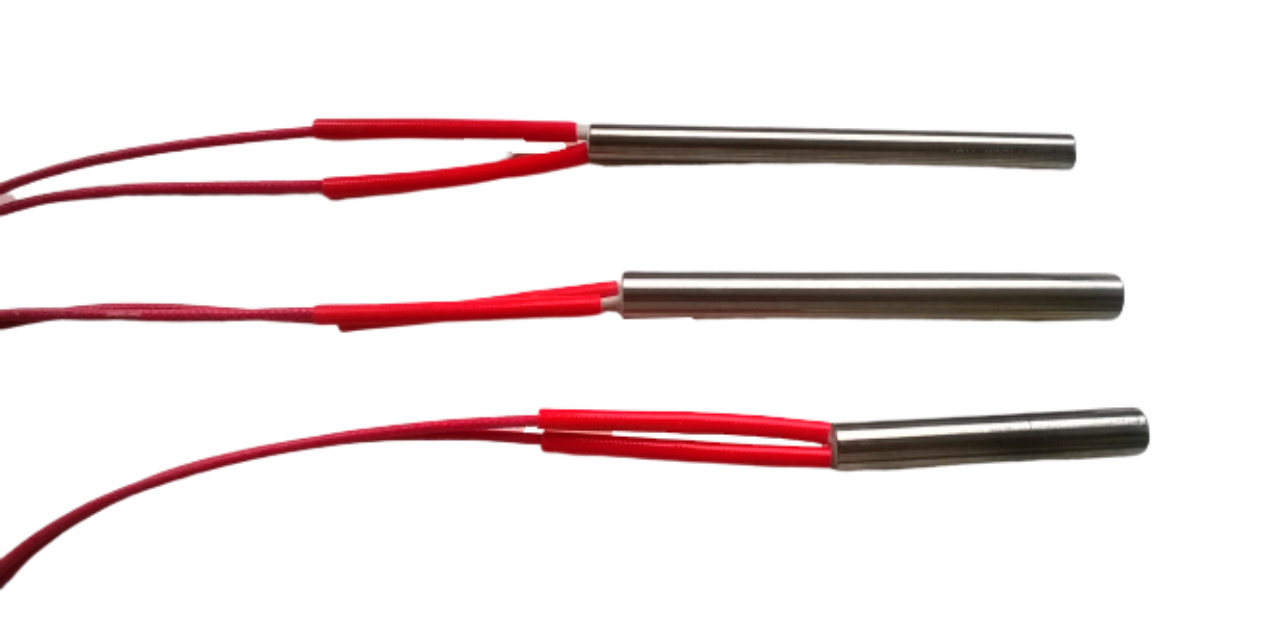

Тэн пальчиковый, красный хвост — 30мс, 220V, 150мм, 500Вт, d=10мм

Тэн пальчиковый, красный хвост — 30мс, 220V, 150мм, 500Вт, d=10мм  Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

1. Что такое пальчиковый (патронный) ТЭН и его конструкция

Пальчиковый ТЭН, или патронный нагреватель — это электрический трубчатый нагреватель цилиндрической формы, предназначенный для локального или точечного нагрева металлических деталей или узлов оборудования. Конструкция такого ТЭНа включает металлическую трубку (патрон) диаметром, например, 10 мм, внутри которой находится высокотемпературный керамический стержень. По нему проходит нихромовая спираль NiCr 80/20 (никель-хром на никеле), которая при подаче напряжения нагревается.

Пространство между спиралью и стенкой патрона заполняется высоко сжатым порошком оксида магния (MgO), который обеспечивает отличную теплопроводность и электрическую изоляцию. Внешняя поверхность патрона тщательно шлифуется до высокой точности (класс посадки h7/H7) для максимальной теплоотдачи и надёжного монтажа. Максимальная рабочая температура таких ТЭНов может достигать порядка 500 градусов Цельсия.

2. Технические характеристики вашего пальчикового ТЭНа

Такие параметры гармонично сочетают компактность и мощность для применения в оборудовании с ограниченным пространством или требованием точечного нагрева.

3. Особенности и преимущества пальчиковых ТЭНов с красным хвостом

• Красный хвост (изоляция провода) обычно указывает на фазный провод, помогает избежать ошибок при монтаже и облегчает идентификацию проводов в конфигурации сети. Длина 30 см — оптимальна для гибкого подключения без наращивания проводов.
• Пальчиковые ТЭНы обеспечивают высокую тепловую отдачу в условиях ограниченного пространства благодаря плотной намотке спирали и высококачественному наполнителю (MgO).
• Герметичная конструкция делает такие элементы устойчивыми к вибрации, влажности и агрессивным средам, что расширяет сферы применения, включая промышленные процессы.
• Равномерный нагрев по длине достигается за счет теплоизолирующего керамического стержня и минимального зазора между спиралью и корпусом.
• Небольшой диаметр (10 мм) и длина 150 мм позволяют применять их в узлах оборудования для локального нагрева, формовки, сварки, термопластавтоматов, различных лабораторных установок и приборов контроля.

4. Материалы изготовления и их влияние на эксплуатацию

• Оболочка патрона выполнена из устойчивого металла (часто нержавеющая сталь или углеродистая сталь с защитным покрытием), что обеспечивает долговечность и устойчивость к коррозии и механическим воздействиям.
• Нихромовая проволока спирали — стандартный нагревательный материал с высоким сопротивлением и стабильной работой при жаре.
• Керамические втулки, обычно из термостойкой керамики, служат изоляторами и выдерживают высокие тепловые и электромеханические нагрузки.
• Наполнение из MgO способствует лучшему теплопереносу и поддерживает стабильную работу при длительном нагреве.

5. Области применения пальчикового ТЭНа 220V, 500Вт, d=10мм, 150мм, красный хвост

• Локальный нагрев деталей в промышленном оборудовании: пресс-формы, паяльные станции, термопластавтоматы, упаковочное и лабораторное оборудование.
• Использование в условиях, требующих высокую устойчивость к вибрациям и агрессивным средам (химические растворы, влажные помещения).
• Малые и средние нагревательные задачи в бытовой и промышленной технике, где необходим аккуратный, равномерный и контролируемый нагрев без перегрева и деформаций детали.
• Можно применять в системах с ограниченным пространством для точечного обогрева или поддержания температуры, включая теплоизоляцию и нагреватели жидкости и газов при соответствующем монтаже.

6. Советы по эксплуатации и подключению

• Рекомендуется соблюдать стандартную полярность и надежно фиксировать провод с красной изоляцией как фазный для безопасности и корректной работы электросети.
• Для повышения срока службы использовать термопасту при монтаже для обеспечения герметичности и улучшения теплопередачи, особенно если патронник монтируется в оборудование с микродефектами.
• Следить за правильной установкой ТЭНа, чтобы избежать перегрева и исключить механические повреждения при вибрациях и перемещениях.
• Учитывать, что максимальная мощность 500 Вт подходит для оборудования с небольшой или средней нагрузкой, более мощные задачи требуют соответствующих ТЭНов увеличенного диаметра или длины.

7. Пример аналогичных изделий на рынке

• Стандартный пальчиковый ТЭН в варианте 300 мм, 500 Вт, d=10 мм и 220 В, встречается в продаже около 300-700 рублей, с аналогичными техническими характеристиками и качеством материалов.
• Особенности: длина провода 20-30 см, максимальная рабочая температура до 500 °C, высокая теплопередача.
• Разные производители предлагают варианты с красным или черным хвостом, разные формы конца спирали, резьбовые или фланцевые крепления для универсального монтажа.

Эта информация предоставляет полное представление о пальчиковом ТЭНе с характеристиками 220V, 500Вт, d=10мм, 150мм и красным хвостом. Для более детального изучения можно обратиться к техническим руководствам производителей, чтобы узнать о схемах подключения и режимах работы.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

8. Сравнение с другими типами ТЭНов

Пальчиковые ТЭНы, такие как рассматриваемый в данной статье, имеют свои уникальные преимущества по сравнению с другими типами нагревательных элементов, такими как трубчатые и ленточные ТЭНы. Например, трубчатые ТЭНы часто используются для нагрева больших объемов жидкости, тогда как пальчиковые ТЭНы идеально подходят для точечного нагрева и работы в ограниченных пространствах.

Ленточные ТЭНы, в свою очередь, обеспечивают равномерный нагрев по всей длине, но могут занимать больше места и не всегда подходят для локального нагрева. Пальчиковые ТЭНы, благодаря своей компактной конструкции и высокой мощности, становятся предпочтительным выбором для задач, требующих точности и эффективности.

9. Установка и монтаж пальчикового ТЭНа

Правильная установка пальчикового ТЭНа является ключевым фактором для его эффективной работы. Перед установкой необходимо убедиться, что место монтажа соответствует требованиям по температуре и влажности. Рекомендуется использовать термопасту для улучшения теплопередачи и герметичности соединений.

При монтаже важно следить за тем, чтобы ТЭН был установлен в соответствии с его рабочими параметрами. Например, не следует превышать максимальную температуру в 500 °C, так как это может привести к повреждению нагревателя и оборудования.

10. Обслуживание и уход за ТЭНом

Для обеспечения долговечности и надежности работы пальчикового ТЭНа необходимо проводить регулярное обслуживание. Это включает в себя:

• Проверку состояния изоляции провода и корпуса на наличие повреждений.
• Очистку от загрязнений, которые могут ухудшить теплоотдачу.
• Контроль за работой системы охлаждения, если такая предусмотрена.

Также рекомендуется периодически проверять соединения на наличие коррозии и механических повреждений, что поможет избежать аварийных ситуаций и продлить срок службы нагревательного элемента.

11. Заключение

Пальчиковый ТЭН с характеристиками 220V, 500Вт, d=10мм, 150мм и красным хвостом представляет собой надежное и эффективное решение для локального нагрева в различных областях. Его конструкция, материалы и особенности эксплуатации делают его идеальным выбором для применения в условиях, требующих высокой точности и устойчивости к внешним воздействиям.

Для получения дополнительной информации о других типах ТЭНов и их применении, можно ознакомиться с материалами на сайте Завода ТЭН №1, где представлены различные решения для нагревательных задач.
