Тэн оребренный: идеальное решение для эффективного обогрева

Что такое оребренный ТЭН и как он устроен

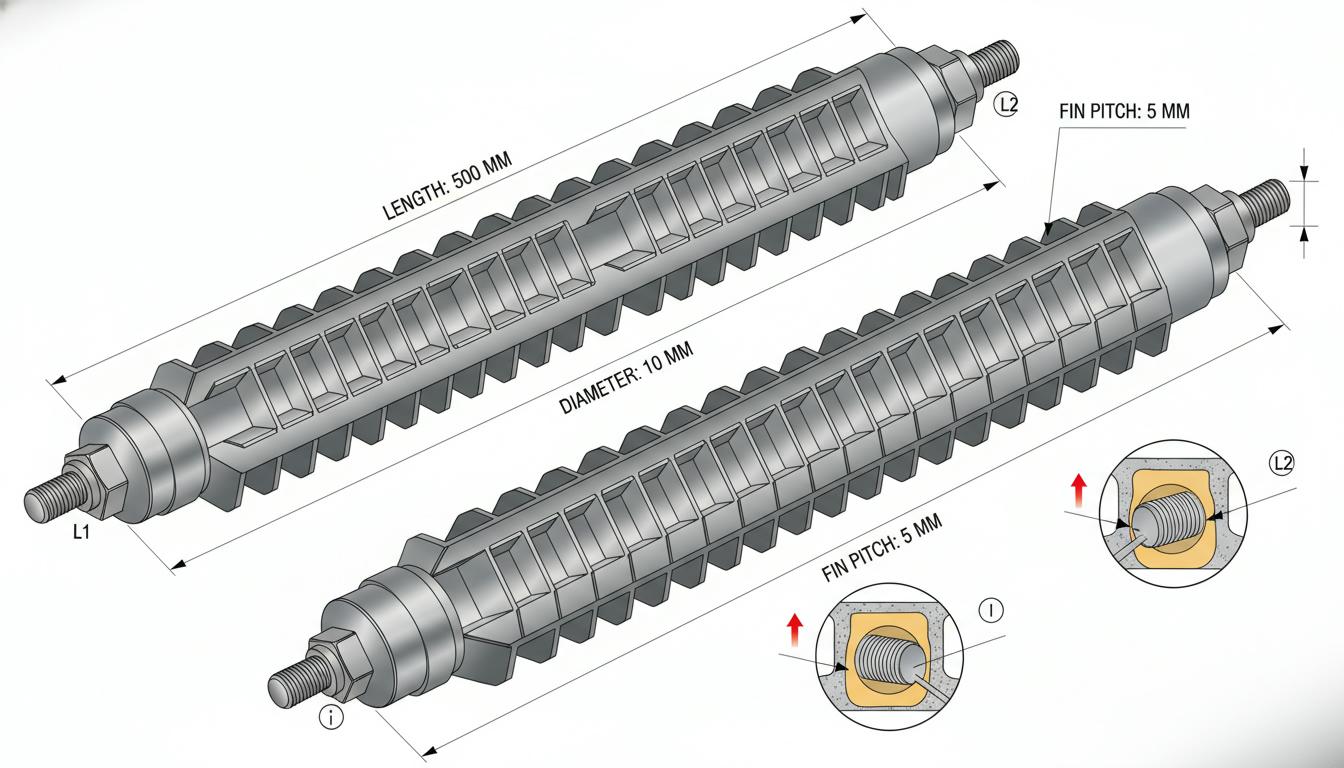

Оребренный ТЭН (ТЭНР) — это трубчатый электронагреватель, предназначенный для нагрева воздушных сред и газов. Устройство представляет собой классический трубчатый электронагреватель, на поверхность которого нанесено металлическое оребрение, значительно увеличивающее площадь теплообмена.

Конструкция и компоненты

Оребренный ТЭН имеет простую, но эффективную конструкцию:

• Металлическая трубка-корпус: изготавливается из латуни, нержавеющей стали, меди или низкоуглеродной стали.
• Нихромовая спираль: внутри трубки размещается спираль из проволоки высокого омического сопротивления.
• Теплопроводный наполнитель: фиксирует спираль в неподвижном положении и улучшает теплопередачу.
• Оребрение: представляет собой гофрированную стальную ленту, навитую по спирали и приваренную сваркой на концах. Может быть изготовлено как из углеродистой, так и из нержавеющей стали.
• Металлические выводы: окружены керамическими изоляторами для подключения к питанию.
• Изоляционные втулки: герметизируют торцы элемента и защищают контактные стержни.

Принцип работы

При подключении к электросети нихромовая проволока быстро разогревается, передавая тепловую энергию наполнителю и оребрённой трубке, которые затем нагревают окружающую воздушную среду.

Преимущества оребренных ТЭНов

Оребренные ТЭНы обладают целым рядом значительных преимуществ, которые делают их идеальным выбором для множества приложений:

Повышенная эффективность теплообмена

Увеличение площади контакта — оребрение значительно увеличивает площадь теплообмена между ТЭНом и воздухом. Это позволяет достичь быстрого и равномерного нагрева воздушного потока. Благодаря конструктивным особенностям оребренные ТЭНы обеспечивают более высокую мощность относительно аналогичных гладких нагревателей.

Компактность и снижение нагрузки

• Снижение ваттной нагрузки: в 2–2,5 раза, что означает, что элемент работает с меньшей интенсивностью при той же производительности.
• Компактные размеры: при высокой мощности.
• Увеличение срока эксплуатации: благодаря снижению нагрузки на элемент.
• Сокращение энергопотребления: оребренные ТЭНы достигают целевой температуры быстрее благодаря повышенной эффективности теплообмена.

Надежность и долговечность

• Высококачественные материалы обеспечивают долговечность устройства.
• Улучшенный теплосъём за счёт обдува воздухом достигает надежности конструкции.
• Стандартная температура на оболочке составляет 450°С.

Гибкость в выборе

Большое разнообразие форм и конфигураций позволяет подобрать элемент к любому оборудованию. Классические формы включают прямой (320–3200 мм) и U-образный (320–3200 мм в развернутом виде) ТЭНы. Гнутая модель позволяет увеличить площадь воздействия.

Применение оребренных ТЭНов

Основные области использования

Оребренные трубчатые ТЭНы активно используются в промышленных и бытовых устройствах:

• Электрокалориферы (ЭКОЦ, СФОЦ, КЭВ, ЭК, СФО).
• Тепловые пушки.
• Конвекторы.
• Тепловые завесы.
• Устройства интенсивного нагрева.
• Вентиляторы с подогревом.

Условия эксплуатации

Оребренные ТЭНы предназначены для нагрева воздуха и газов как в движущемся, так и в неподвижном состоянии. Классификация по условиям применения:

• Рабочая среда О: применяются в движущейся воздушной среде при скорости потока не менее 6 м/с.
• Рабочая среда S: для неподвижного воздуха.
• Рабочая среда К: аналогичны предыдущим, но изготавливаются из жаропрочной нержавеющей стали и могут иметь повышенную мощность.

Широко используются в приборах, где скорость воздушного потока свыше 6 м/с.

Технические характеристики

Основные параметры

Формы и конфигурации

Оребренные ТЭНы поставляются в различных исполнениях:

• Прямая форма: наиболее распространённая конфигурация.
• U-образная форма: позволяет увеличить площадь воздействия.
• Круглая форма: для специальных применений.

Маркировка

Обозначение оребренных ТЭНов включает информацию о основных характеристиках:

• Буквенный код типа ТЭНа.
• Диаметр элемента (мм).
• Форма исполнения (Ф1, Ф2 и т.д.).
• Радиус изгиба (для U-образных).
• В знаменателе: мощность (кВт), рабочая среда (О, S, К) и напряжение (В).

Особенности конструкции оребрения

Способы выполнения оребрения

Оребрение может выполняться двумя способами:

1. Сплошное оребрение: лента охватывает всю поверхность ТЭНа.
2. Фрагментарное оребрение: лента размещается на отдельных участках или используются наборные шайбы.

Крепление оребрения

Гофрированная лента плотно прилегает к корпусу ТЭНа и приваривается сваркой на концах. Это обеспечивает надёжное соединение и хороший тепловой контакт.

Преимущества оребрения

• Однородность материалов: для предотвращения разницы в коэффициентах теплового расширения оболочки и оребрения используется одинаковый материал.
• Шаг оребрения: правильно подобранный шаг обеспечивает оптимальный теплообмен и минимальное сопротивление воздушному потоку.
• Плотное прилегание: хороший контакт между лентой и трубкой обеспечивает эффективную передачу тепла.

Правила эксплуатации и монтажа

Требования к установке

• Монтаж: наиболее популярный вариант — механическое крепление с помощью зажимов, скоб, втулок и хомутов.
• Погружение в среду: активная часть ТЭНа должна полностью располагаться в рабочей среде; концы могут выступать из неё.
• Заземление: корпус электрического ТЭНа с оребрением должен в обязательном порядке иметь заземление.

Условия безопасной эксплуатации

• Недопустимо превышение указанной в инструкции температуры.
• Своевременное устранение загрязнений с изоляционных втулок и контактных стержней.
• Контроль крепления: необходимо регулярно проверять состояние механического крепления.
• Изоляция: сопротивление изоляции в холодном состоянии должно быть не менее 0,5 МОм.

Сравнение с гладкими воздушными ТЭНами

Оребренные ТЭНы значительно превосходят гладкие воздушные нагреватели по ряду характеристик:

Выбор оребренного ТЭНа

Критерии выбора

При подборе оребренного ТЭНа следует учитывать:

1. Тип рабочей среды: движущийся воздух (О) или неподвижный (S).
2. Скорость воздушного потока: для движущегося воздуха не менее 6 м/с.
3. Требуемая мощность: должна соответствовать объёму обогреваемого помещения или устройства.
4. Напряжение питания: стандартное для вашего оборудования (110, 220, 380 В).
5. Форма ТЭНа: прямая или U-образная в зависимости от конструкции устройства.
6. Материал: углеродистая сталь (стандартный вариант) или нержавеющая сталь (для высокотемпературных применений).
7. Размеры: длина ТЭНа должна быть оптимальной для достаточной площади обогрева.

Рекомендация при замене

Если необходимо заменить оребренный ТЭН, рекомендуется приобретать элемент, идентичный установленному ранее в устройстве. Это гарантирует совместимость и эффективность работы.

Применение в системах отопления и вентиляции

Принцип работы в электрокалориферах

Оребренные ТЭНы являются ключевыми компонентами электрокалориферов. Типичная схема включает:

• Осевой или центробежный вентилятор на металлической раме.
• Ящик с оребренными ТЭНами, подключёнными по схеме «звезда».
• Воздуховоды для распределения горячего воздуха по помещению.

Вентилятор нагнетает воздух через горячие оребренные ТЭНы, после чего он направляется в систему воздуховодов и распределяется по помещению.

Преимущества в системах климатизации

• Равномерное распределение тепла: благодаря эффективному нагреву воздуха.
• Быстрый прогрев: помещения за счёт высокой производительности.
• Энергосбережение: благодаря оптимальной эффективности теплообмена.
• Надёжность: в работе благодаря качественной конструкции.

Далее рассмотрим применение оребренных ТЭНов в различных областях и их преимущества перед аналогичными решениями.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Технические аспекты монтажа и эксплуатации оребренных ТЭНов

Правильный монтаж

Для обеспечения максимальной эффективности и долговечности оребренных ТЭНов жизненно важно следовать определённым правилам монтажа.

• Механическое крепление: Оребренные ТЭНы рекомендуется устанавливать с помощью зажимов, скоб, втулок и хомутов, что предотвращает возможные деформации и обеспечивает надёжное соединение.
• Погружение в среду: Важно, чтобы активная часть ТЭНа находилась полностью в рабочей среде. Концы могут выступать, но основная часть должна быть защищена от воздействия внешней среды.
• Заземление: Корпус ТЭНа должен быть подключён к системе заземления для предотвращения коротких замыканий и других электрических неисправностей.

Безопасность при эксплуатации

Для обеспечения безопасной работы необходимо следить за состоянием устройства и регулярно проводить его техническое обслуживание:

• Мониторинг температуры: Никогда не превышайте максимальные значения температур, указанные в инструкции.
• Регулярная чистка: Устранение загрязнений с изоляционных элементов и контактных стержней существенно увеличивает надёжность работы.
• Проверка креплений: Периодическая проверка состояния механического соединения предотвращает возможные аварийные ситуации.
• Проверка изоляции: Сопротивление изоляции в холодном состоянии должно быть не менее 0,5 МОм для гарантии безопасности.

Сравнение с другими типами нагревателей

Преимущества перед гладкими ТЭНами

Сравнение показало, что оребренные ТЭНы превосходят гладкие нагреватели по множеству параметров. Например, следующие преимущества выделяются:

Советы по выбору и замене оребренных ТЭНов

При покупке нового ТЭНа

При выборе нового оребренного ТЭНа обратите внимание на следующие аспекты:

1. Согласование с условиями эксплуатации: Убедитесь, что выбранный ТЭН подходит для конкретной рабочей среды (О, S, К).
2. Ориентация по мощности: Правильный выбор мощности критичен для эффективной работы устройства. Она должна соответствовать потребностям вашего оборудования или помещению.
3. Материалы: Учитывайте условия эксплуатации и выбирайте между углеродистой и нержавеющей сталью в зависимости от высоких температур или коррозионной среды.

Замена устаревшего ТЭНа

При необходимости замены оребренного ТЭНа:

• Идентичность: Рекомендуется приобретать элемент, идентичный ранее установленному. Это гарантирует его совместимость с существующей системой.
• Проверка технических характеристик: Убедитесь, что новый ТЭН соответствует всем необходимым параметрам (напряжение, мощность, форма).

Практическое применение и примеры установки

Примеры успешного применения

Орбененные ТЭНы находят широкое применение в различных отраслях. Примеры включают:

• Промышленные предприятия: В системах отопления производственных цехов для поддержания комфортного температурного режима.
• Системы вентиляции: Вентиляционные системы с оребренными ТЭНами для быстрого прогрева воздуха перед его поступлением в помещения.
• Бытовое использование: Кухонные плиты и обогреватели, где требуется быстрое получение тепла и минимальное энергопотребление.

Будущее оребренных ТЭНов

С появлением новых технологий и материалов возможности для улучшения оребренных ТЭНов продолжают расширяться. Это обещает ещё большую эффективность, долговечность и снижение затрат на эксплуатацию, что делает их привлекательным решением для будущих систем отопления и вентиляции.

Далее стоит рассмотрение экологических факторов и новейших разработок в области теплогенерации и устойчивого теплообмена.
