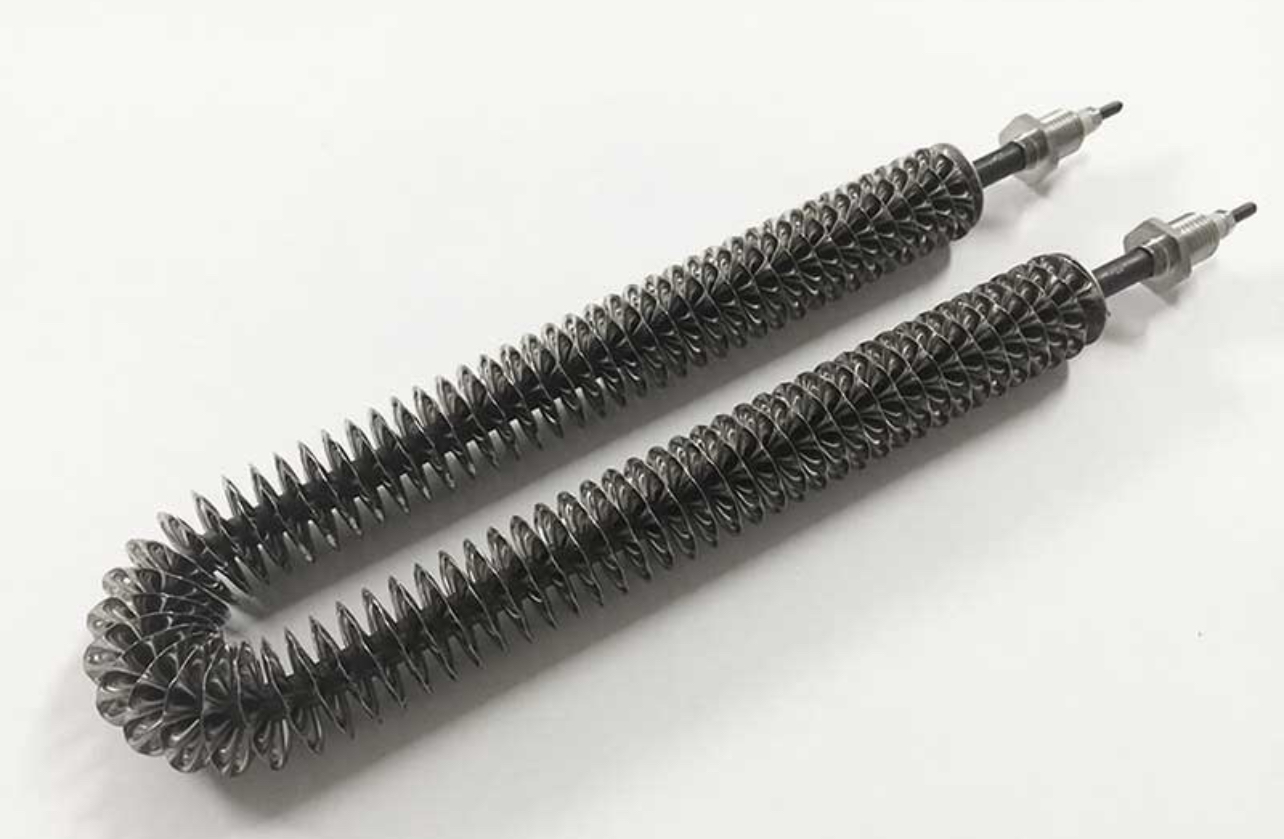

Тэн оребренный. Длина 720 форма Ф2 Среда_нагрева воздух Мощность 3кВт Напряжение 220
Тэн оребренный. Длина 720
форма Ф2
Среда_нагрева воздух
Мощность 3кВт
Напряжение 220 Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:
Общая характеристика оребренного ТЭНа
Оребренный ТЭН (Трубчатый электронагреватель с оребрением) представляет собой нагревательный элемент, выполненный в виде металлической трубки с расположенной на её поверхности металлической оребрённой лентой (ребрами). Нагревательная спираль внутри трубки качественно изолирована песком или другим термостойким наполнителем, что обеспечивает стабильность работы и безопасность эксплуатации.
Основное преимущество оребрения — значительное увеличение площади теплопередачи (до 25% выше, чем у гладких ТЭНов), что приводит к повышению эффективности теплообмена с воздушной средой. За счёт этого такие ТЭНы широко применяются для нагрева потоков воздуха и газов при их прохождении с минимальной скоростью 6 м/с и выше.
Технические параметры для воздушного оребренного ТЭНа
| Параметр | Значение | Описание |
|---|---|---|
| Длина | 720 мм (72 см) | Средняя длина, обеспечивающая требуемую мощность около 3 кВт. |
| Форма | Ф2 | Круглое сечение трубки с металлической лентой оребрения. |
| Мощность | 3 кВт | Эффективно нагревает воздушный поток в тепловых пушках и калориферах. |
| Напряжение | 220 В | Стандартное значение для бытовых и промышленных сетей. |
| Диаметр трубки | 10 или 13 мм | Влияет на токовую нагрузку и тепловую отдачу. |
| Материал нагревателя | Углеродистая или нержавеющая сталь | Нержавеющая сталь предпочтительна для влажных условий. |
Конструкция и особенности
Трубка ТЭНа имеет встроенную спираль из никелевой или нихромовой проволоки, запрессованную в керамический или песчаный наполнитель для теплоизоляции и исключения контакта нагревательного элемента с корпусом. Оребрение выполнено металлической лентой, плотно подваренной или опрессованной к нагревательной трубке. Это обеспечивает высокую прочность, устойчивость к вибрациям и отличную теплопередачу.
Выводы могут быть различных типов — шпильки, провода, вилки или штуцеры, что позволяет адаптировать ТЭН под разные способы монтажа и подключения.
Применение оребренного ТЭНа с такими параметрами
- Воздухонагреватели, калориферы и тепловентиляторы — основной тип применения для нагрева воздуха в помещениях.
- Тепловые пушки и завесы — для локального направленного нагрева воздуха.
- Оттайка и сушка — в холодильном оборудовании и сушильных камерах.
- Промышленные процессы — для равномерного нагрева воздушной среды в производственных помещениях.
Преимущества оребренных ТЭНов
- Увеличенная поверхность теплообмена. Снижает рабочую температуру при равной тепловой мощности, увеличивая срок службы.
- Быстрый и равномерный нагрев. Особенно при наличии принудительной вентиляции.
- Компактный размер и стандартное напряжение 220 В. Легкая интеграция в устройства.
- Высокая надежность и долговечность. Особенно при использовании нержавеющей стали.
- Гибкость монтажа. Возможность использования различных типов выводов и креплений.
Технические рекомендации и эксплуатация
- Обеспечить достаточный воздушный поток не менее 6 м/с.
- Монтаж должен гарантировать надежный контакт и изоляцию электропитания.
- При эксплуатации избегать попадания жидкости на ТЭН.
- Для влажных сред использовать нержавеющие материалы.
- Регулярное обслуживание и очистка от пыли поддерживает качество теплообмена.
Пример маркировки и описание
Маркировка оребренного ТЭНа может выглядеть так: ТЭНР 72 АА 10/3 О220 Ф2, где:
- 72 — длина трубы (см) — 720 мм;
- АА — длина контактного стержня (например, 40 мм);
- 10 — диаметр трубки (мм);
- 3 — мощность (кВт);
- О — среда нагрева — воздух;
- 220 — напряжение;
- Ф2 — форма изделия.
С учетом представленных характеристик, оребренный ТЭН длиной 720 мм, мощностью 3 кВт, формы Ф2 и 220 В позволяет эффективно решать задачи отопления и воздухонагрева в различных областях. Следующий раздел будет посвящен монтажу данного устройства, его совместимости с другими элементами отопительных систем, а также расчетам, необходимым для оптимизации процессов теплового баланса.
Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:
Монтаж оребренного ТЭНа
Правильный монтаж оребренного ТЭНа играет ключевую роль в его эффективности и долговечности. Учитывая размеры и параметры обсуждаемого устройства, а также условия эксплуатации, следует обратить внимание на несколько важных аспектов.
Подготовка места установки
Перед установкой TЭНа необходимо подготовить место. Убедитесь, что:
- В выбранном месте отсутствуют потенциальные источники влаги и конденсата.
- Предусмотрены вентиляционные отверстия для обеспечения достаточного воздухообмена.
- Место установки соответствует требованиям по безопасному расстоянию от легко воспламеняющихся материалов.
Процесс монтажа
Монтаж TЭНа должен осуществляться в соответствии с инструкциями производителя. Основные шаги включают:
- Закрепите оребренный ТЭН на корпусе устройства, используя различные варианты крепления (крепежные элементы, штуцеры и др.)
- Обеспечьте надежное подключение к электросети, соблюдая полярность и правила электробезопасности.
- Проверить герметичность соединений и наличие защитных кожухов для предотвращения контакта с водой.
Электрическое подключение
Для подключения TЭНа к сети 220 В следует использовать качественные проводники, соответствующие заданной нагрузке в 3 кВт. Рекомендуется:
- Использовать провода сечением не менее 1.5 мм² для обеспечения безопасного тока.
- Применять автоматы или предохранители, чтобы избежать перегрузки на линии.
Подбор по сфере применения
Для корректного выбора оребренного ТЭНа следует учитывать его специфику и назначение. Ниже приведены некоторые рекомендации по подбору:
| Сфера применения | Рекомендуемые характеристики |
|---|---|
| Бытовая вентиляция | Мощность 3 кВт, форма Ф2 для эффективного обогрева |
| Промысловые агрегаты | Нержавеющая сталь для устойчивости к коррозии, долговечность |
| Системы отопления | Использование в тепловых пушках, достаточно высокая мощность для быстрой отдачи тепла |
| Системы сушек | Увеличенная площадь теплообмена для равномерного прогрева |
Расчеты теплового баланса
Для обеспечения эффективного функционирования воздушного ТЭНа важно провести тепловые расчеты, которые помогут определить необходимую мощность устройства для конкретного помещения. Основные этапы расчета:
- Определите объем помещения, которое необходимо обогреть.
- Учитывайте теплопотери через стены, окна и двери, используя коэффициенты для различных материалов.
- Учтите желаемую температуру воздуха и температуру на улице.
Формула расчета
Общая мощность ТЭНа может быть рассчитана по следующей формуле:
P = V * ΔT * K
где:
- P — необходимая мощность, Вт;
- V — объем помещения, м³;
- ΔT — разница температур (желаемая температура — температура наружного воздуха);
- K — коэффициент теплопотерь, зависящий от теплоизоляции помещений.
Этот расчет позволит оптимально использовать оребренные ТЭНы, обеспечивая необходимый уровень комфорта и экономичности эксплуатации.
Дополнительные рекомендации по эксплуатации и обслуживанию
Периодическая проверка
Рекомендуется проводить регулярные осмотры устройства, чтобы убедиться в отсутствии повреждений и утечек. Проверка состояния соединений и изоляции поможет предотвратить возможные неисправности.
Чистка и техническое обслуживание
Для поддержания эффективной работы и продления срока службы ТЭНа важно выполнять периодическую очистку от пыли и загрязнений. Это обеспечит максимальную эффективность теплообмена и предотвращение перегревов.
Специализированные рекомендации помогут не только в монтаже, но и дальнейшей эксплуатации. Следующий раздел приведет более подробные знания о специфике работы и порадует примерами успешного применения в различных отраслях.
