ТЭН на 380 вольт: откройте секреты эффективного нагрева

Устройство и принцип работы ТЭНа на 380 В

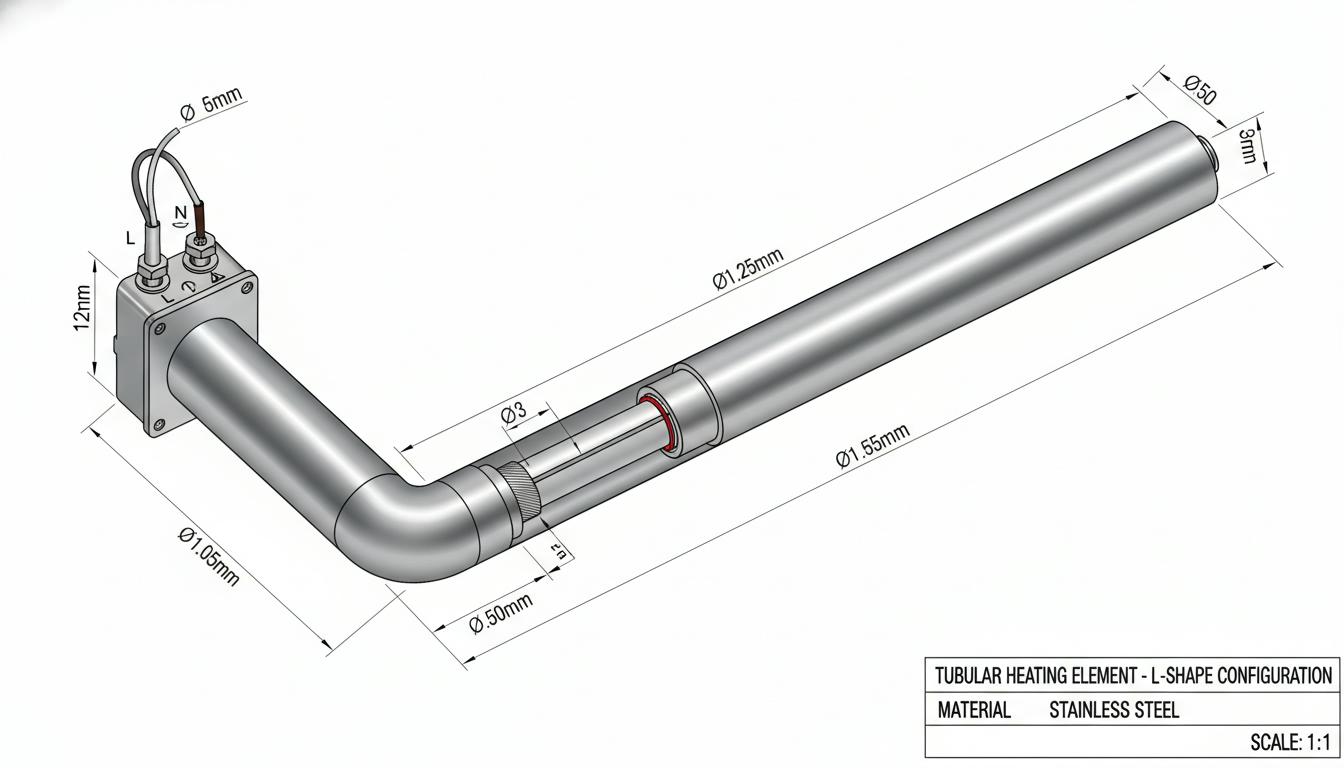

ТЭН (трубчатый электронагреватель) состоит из металлического корпуса, выполненного в виде трубки, внутри которой расположена нихромовая спираль с высоким электрическим сопротивлением. Спираль изолирована инертным наполнителем, например, оксидом магния, и изоляционным материалом. При подаче электрического тока 380 В от трехфазной сети на контакты ТЭНа, спираль нагревается до значительных температур, а тепло передается через стенки трубки в рабочую среду — воду, масло, воздух или твердые вещества.

Ключевые элементы ТЭНа

• Корпус: из нержавеющей стали (AISI-304, AISI-316), углеродистой стали или меди; диаметры варьируются от 8 до 18 мм, длины — от 280 до 6000 мм.
• Нагревательная нить: нихромовая спираль для равномерного нагрева.
• Наполнитель и изоляция: предотвращают короткое замыкание и обеспечивают теплопроводность.
• Контакты и крепления: комплектуются штуцерами, фланцами или резьбой для удобного монтажа; предусмотрены датчики температуры.

Формы корпусов могут быть различными: прямые, изогнутые, кольцевые, спиральные и оребренные — это позволяет адаптировать ТЭНы под разные области применения. В блоках ТЭНов несколько элементов часто соединяются сваркой или пайкой на общей основе, что позволяет отключать неисправные ТЭНы для регулировки мощности, продолжая работу всей системы.

Преимущества работы на 380 В: высокая мощность (от 3 до 15 кВт и выше), стабильная работа в трехфазной сети без перекоса фаз, а также быстрый нагрев больших объемов материалов.

Блоки ТЭНов 380 В: мощь и универсальность

Блок ТЭН 380 — это система из нескольких трубчатых нагревателей, объединенных в одну конструкцию для трехфазного питания. Эта система идеально подходит для промышленных установок, таких как бойлеры, маслонагреватели, воздухоохладители.

Технические характеристики (на основе типовых данных)

Блоки ТЭНов обеспечивают эффективный нагрев больших объемов благодаря тому, что трехфазное подключение равномерно распределяет нагрузку, снижая пиковые нагрузки на сеть. Основные области применения включают промышленные котлы, сушилки, системы отопления, а также пищевое производство.

Секреты подключения: схемы «Звезда» и «Треугольник»

Подключение ТЭНов на 380 В требует строгого соблюдения схем, чтобы обеспечить равномерное распределение нагрузки и защиту от перегрузок. Минимальное количество ТЭНов — 3 (количество должно быть кратно 3 для баланса фаз).

Схема «Звезда» (с нулем или без)

• Для 380 В: Первые выводы всех ТЭНов соединяются в общую нейтральную точку (N), вторые — к фазам L1 (A), L2 (B), L3 (C).
• Напряжение на каждый ТЭН составляет 220 В (фазное), но система работает на 380 В линейном.
• Требования: Равная мощность ветвей; количество ТЭНов кратно 3; можно подключать параллельно и последовательно.
• При использовании 5-жильного кабеля: белый — фаза A, черный — B, коричневый — C, синий — N, желто-зеленый — земля.
• Преимущества: Стабильность, подходит для ТЭНов 220/380 В; наличие нулевого провода позволяет использовать неравные нагрузки.

Графическое описание схемы: ТЭН-1 (вывод 2 к L1, вывод 1 к N), ТЭН-2 (вывод 2 к L2, вывод 1 к N), ТЭН-3 (вывод 2 к L3, вывод 1 к N).

Схема «Треугольник» (без нуля)

• Только для ТЭНов 380 В: Каждый ТЭН соединяется между фазами (L1-L2, L2-L3, L3-L1); напряжение составляет 380 В на каждый ТЭН.
• Требования: Равная мощность всех ветвей; 3 ТЭНа минимум; требуется наличие перемычек между выводами.
• Описание подключения: Вывод 1 ТЭН-1 к L1 и вывод 2 ТЭН-3; вывод 2 ТЭН-1 к L2 и вывод 1 ТЭН-2; вывод 2 ТЭН-2 к L3 и вывод 1 ТЭН-3.
• Преимущества: Высокая мощность без нуля; используется трехпроводная сеть.
• Внимание: Подключение TЭНа 220 В к этой схеме может привести к пожару!

Сравнение схем

Для блоков: перемычки соединяют контакты всех ТЭНов. Важно использовать трехполюсные автоматы для надежной защиты сети.

Автоматизация: поддержание оптимальной температуры

Эффективность работы ТЭНов достигается с помощью использования терморегуляторов и реле. Датчик температуры (термостат) контролирует параметры среды: если температура падает ниже установленного порога, реле замыкает контакты, подавая фазу на ТЭН. При превышении порога температуры реле размыкает контакты.

• Простая схема: Реле + датчик; контакт К1 замыкается при снижении температуры, активируя контактор.
• Автоматический цикл: Нагрев до установленной температуры, пауза, повтор. Это экономит энергию и предотвращает перегрев.
• Интеграция с трехполюсными выключателями обеспечивает безопасное включение системы.

Применение, преимущества и «секреты» долговечности

Области применения ТЭНов:

• Промышленность: нагрев воды и масла в котлах, сушилки и воздухообогреватели.
• Бытовое использование: мощные бойлеры и системы отопления.
• Другие сферы: пищевая и химическая отрасли.

Преимущества ТЭНов на 380 В:

• Высокая мощность: до 15+ кВт для быстрого нагрева.
• Равномерная нагрузка и низкие потери.
• Модульность: возможность отключения неисправного ТЭНа без остановки системы.
• КПД: более 90% при правильном подключении.

Секреты эффективного нагрева:

1. Баланс фаз:равная мощность на L1, L2 и L3 исключает перегрузку сети.
2. Материалы: использование нержавеющей стали для агрессивных сред (AISI-316 для кислот).
3. Автоматика: терморегуляторы с гистерезисом для повышения стабильности работы.
4. Обслуживание:
• Очистка от накипи (ежемесячно для жесткой воды).
• Проверка термодатчиков и реле.
• Замена поврежденных элементов без демонтажа блока.
5. Расчет мощности: для треугольника P_total = 3 × P_тен × (U_линия / U_тен)^2.
6. Безопасность: использование заземления, автоматов и УЗО; избегайте сухого хода.

Важно помнить о типичных ошибках, таких как неправильное подключение схем (подключение треугольника для 220 В может привести к пожару) и неравномерные нагрузки, которые приводят к перекосу фаз.

Теперь, когда вы знакомы с основами конструкции, подключения и эксплуатации ТЭНов на 380 В, мы перейдем к более детальным расчетам мощности и подбору оборудования для эффективного нагрева.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Расчет мощности и подбор ТЭНа

Для того чтобы обеспечить эффективный нагрев, необходимо правильно рассчитать мощность ТЭНа с учетом характеристик рабочей среды и соединения в схеме. Величина мощности определяется по следующей формуле:

Мощность (кВт) = объем среды (л) × удельная теплоемкость (кВт/л·°C) × ΔT (°C) / (время (ч) × КПД)

Пример расчета

Рассмотрим случай, когда требуется нагреть 1000 литров воды с 20°C до 80°C за 1 час:

• Объем воды: 1000 л
• Удельная теплоемкость воды: 0.001163 кВт/л·°C
• Температурная разница (ΔT): 80°C — 20°C = 60°C
• КПД: предположим 90% (0.90)

Теперь можно подставить эти значения в формулу:

Мощность = 1000 л × 0.001163 кВт/л·°C × 60°C / (1 ч × 0.90) ≈ 77.31 кВт.

Для этого примера подходит блок ТЭНа, мощность которого превышает 80 кВт, что может быть реализовано с помощью нескольких подключенных нагревателей.

Выбор ТЭНа

При выборе ТЭНа на 380 В необходимо учитывать:

• Тип рабочей среды: для воды подойдут ТЭНы из нержавеющей стали, для масла — специальные конструкции из углеродной стали.
• Мощность: выбирайте мощность с запасом, чтобы избежать перегрузки.
• Метод крепления: важно, чтобы ТЭН удобно устанавливался в вашу систему (штуцеры, фланцы, резьба).
• Автоматизация: интеграция с терморегуляторами для обеспечения оптимального управления температурой.

Обслуживание ТЭНов на 380 В

Правильное обслуживание ТЭНов является ключом к долговечности и сохранению их высокой эффективности. Основные аспекты обслуживания включают:

• Очистка от накипи: aanbevolen в зависимости от жесткости воды. Обычно рекомендуется проводить очистку часто, особенно в условиях постоянного использования.
• Проверка изоляции: на наличие повреждений, которые могут снизить эффективность или привести к короткому замыканию.
• Замена термодатчиков и реле: при ухудшении работы или при выходе из строя для поддержания точного контроля температуры.

Обслуживание не должно ограничиваться лишь периодической проверкой; оно должно быть частью общей схемы управления и эксплуатации оборудования для достижения оптимальных результатов в нагреве.

Советы по безопасности

Работая с ТЭНами, важно соблюдать определенные меры предосторожности для предотвращения несчастных случаев:

• Заземление: обеспечьте надежное заземление всех нагревательных элементов.
• Автоматы и УЗО: установите автоматические выключатели и устройства защитного отключения для защиты от перегрузок и коротких замыканий.
• Наблюдение за состоянием: регулярно проверяйте состояние оборудования и его соединений, чтобы избежать возможных аварий.

Поэтому соблюдение инструкций, правил безопасности и периодическое обслуживание — это необходимые шаги для обеспечения безопасности и эффективность работы ТЭНов на 380 В.

Заключение

С учетом вышеизложенного, использование ТЭНов на 380 В в промышленных и бытовых условиях обеспечивает возможность быстрого и эффективного нагрева. Понимание их конструкции, принципов работы и методов расчета необходимой мощности способствует созданию устойчивых систем, минимизирующих затраты энергии и продлевающих срок службы оборудования.

Теперь, когда вы знакомы с расчетами и подбором ТЭНов, а также с процессом их обслуживания, можно перейти к исследованию специфических решений для различных применений и их интеграции в существующие системы. Каждое из этих направлений требует детального изучения и тестирования для обеспечения максимальной эффективности.
