ТЭН на 12 кВт: Решение для мощного и надежного обогрева

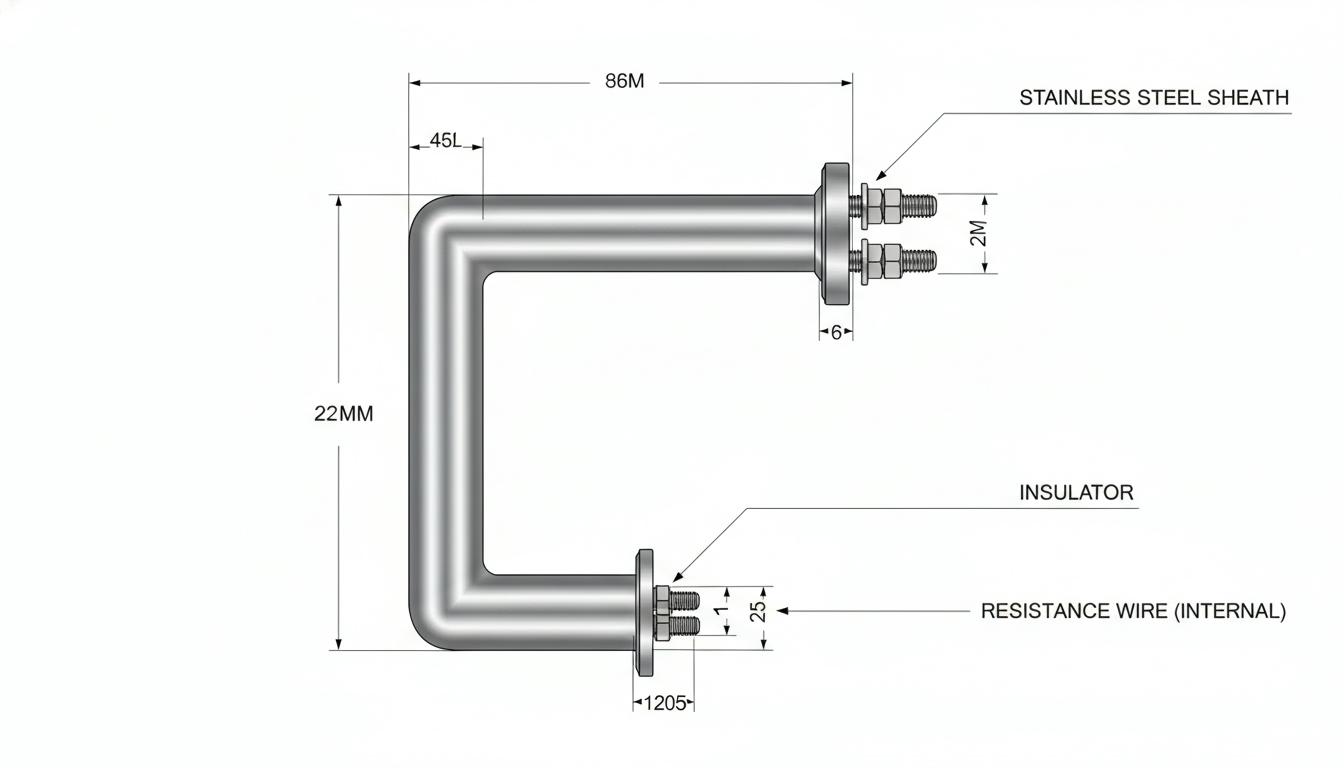

Конструкция и принципы работы ТЭНов 12 кВт

ТЭН (трубчатый электронагреватель) представляет собой эффективный и надежный элемент для нагрева различных жидкостей. Основой его конструкции является металлическая трубка, внутри которой размещена спираль из высокорезистивной проволоки. Эта спираль, выполненная из материалов, таких как никель-хром (нержавеющая сталь) или аналогичные, изолирована оксидным порошком (магний оксид). Такой подход обеспечивает отличную передачу тепла от греющего элемента к жидкости.

Внешняя оболочка ТЭНа изготавливается из коррозионностойких материалов, включая нержавеющую сталь AISI-304 или AISI-430, медь или латунный фланец. Для модели на 12 кВт часто применяются блоки, состоящие из трех греющих элементов, мощностью по 4 кВт каждый. Это обеспечивает равномерный нагрев и предотвращает перегрев.

Ключевые элементы конструкции:

• Греющие трубки: Доступные диаметры варьируются от 7,4 до 18 мм, длина погружной части колеблется от 280 до 600 мм (стандартные варианты: 415 мм, 425 мм, 463 мм, 520 мм). Меньший диаметр увеличивает теплоотдачу и скорость нагрева.
• Фланцы и крепления: Разнообразие стандартов резьбы (G2″, G2 1/2″, 40F и др.) позволяет легко интегрировать ТЭН в существующие системы. Латунные и стальные фланцы снабжены шестигранниками для упрощения монтажа.
• Дополнительные опции: Некоторые модели оснащены встроенной трубкой для термостата, защитными колпаками и прокладками для предотвращения утечек.

Рабочий принцип установки заключается в том, что при подаче напряжения спираль разогревается до температуры 450–800°C, и тепло передается через оболочку в жидкость. Блоки конструктивно неразъемные, рассчитаны на напряжение 220/380/400 В (одно- или трехфазное подключение) с сопротивлением изоляции не менее 0,5 МОм. Максимальная температура нагрева воды может достигать 100°C, что делает их подходящими как для бытовых, так и для промышленных нужд.

Технические характеристики: Сравнительная таблица популярных моделей

Для удобства сравнения предлагается следующая таблица с основными характеристиками моделей ТЭНов мощностью 12 кВт, доступными на российском рынке:

Преимущества ТЭНов 12 кВт для мощного обогрева

Нагреватели мощностью 12 кВт обладают рядом преимуществ, что делает их идеальным решением для интенсивного использования:

• Высокая мощность и скорость нагрева: Обеспечивают быстрый нагрев больших объемов жидкости (более 5 м³/ч). Это делает их идеальными для проточных систем, таких как бассейны и котлы.
• Надежность и долговечность: Используемые материалы защищают от коррозии, накипи и механических повреждений, что увеличивает срок службы до 10 лет при правильной эксплуатации.
• Простота установки и обслуживания: Стандартные размеры фланцев и резьбы облегчают монтаж в существующие системы, а наличие запасных частей упрощает обслуживание.
• Универсальность: Адаптированы как для бытовых нужд, так и для промышленных установок, включая электрокотлы, водонагреватели и системы отопления.
• Экономичность: Низкие эксплуатационные затраты и высокая энергоэффективность позволяют снизить время нагрева и оптимизировать расходы.

Таким образом, ТЭНы мощностью 12 кВт представляют собой надежное и эффективное решение для обогрева как бытовых, так и промышленных объектов. Их высокая производительность, устойчивость к коррозии и простота в установке делают их выгодным выбором для потребителей.

Области применения: От быта до промышленности

ТЭНы 12 кВт находят применение в различных сферах:

Бытовое использование:

• Электрокотлы и бойлеры для подогрева воды в системах отопления жилых и дачных домов.
• Проточные водонагреватели для душа и стирки.

Коммерческое и бассейны:

• Нагрев воды в бассейнах через проточные нагреватели с заданной температурой, что особенно актуально в условиях жестких требований к качеству воды.

Промышленные:

• Применяются для нагрева воды и масел в различных установках, а также в агрессивных средах.
• Совмещены с системами отопления и обеспечивают тепло на транспорте.

Например, установка ТЭНа 12 кВт в бассейне позволяет достичь стабильного нагрева воды при соблюдении строгих стандартов, что предотвращает образование накипи и обеспечивает комфортные условия для пользователей.

Установка и подключение: Пошаговое руководство

Для корректной установки ТЭНа потребуется следующий набор инструментов:

• Ключи (наружные/внутренние для резьбы)
• Мультиметр
• Тестер изоляции
• Герметик
• Средства для заземления

Пошаговая инструкция установки:

1. Подготовка: Обязательно отключите электричество на срок выполнения работ. Слейте жидкость из системы, проверьте качество воды на соответствие стандартам (pH, жесткость), очистите место установки.
2. Монтаж: Установите фланец (G2″ и т.д.) с использованием прокладок для достижения необходимого герметичного соединения. Установка колпака может потребоваться в зависимости от модели.
3. Подключение: В зависимости от типа подключения (трехфазное) следуйте подходящей схеме «звезда» или «треугольник». Заземлите корпус устройства.
4. Проверка: Убедитесь, что сопротивление изоляции превышает 0,5 МОм. Заполните систему водой, активируйте термостат и следите за повышением температуры.
5. Эксплуатация: Соблюдайте минимальный поток воды (не менее 5 м³/ч) и проводите чистку от накипи минимум раз в год.

Меры безопасности:

Убедитесь, что корпус заземлен, имеются меры защиты от сухого хода, а вода в системе соответствует стандартам, чтобы избежать перегрузок.

Типичные проблемы и их решение

Вот некоторые распространенные проблемы, с которыми могут столкнуться владельцы ТЭНов, и их решения:

• Не нагревает: Возможные причины — неисправности в электросети. Проверьте напряжение и контакты, замените перемычки при необходимости.
• Накипь или коррозия: Часто возникают из-за несоответствия воды. Используйте фильтры и проводите регулярную промывку системы.
• Перегрев: Недостаточный поток жидкости может привести к перегреву. Используйте регуляторы температуры и специализированные колпаки.
• Утечка: Возможно, проблема заключается в плохой прокладке. В таком случае потребуется заменить уплотнители.

Перспективы и инновации

ТЭНы мощностью 12 кВт продолжают эволюционировать и адаптироваться под современные требования. Внедрение умных регуляторов и использование более устойчивых к агрессивным условиям материалов, таких как титан, открывает новые горизонты для их применения.

Не останьтесь в стороне от последних тенденций и инноваций в этой области. В следующей части статьи рассмотрим, какие технологии уже доступны и как они могут улучшить эффективность и надежность ваших нагревательных систем.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Преимущества современных технологий в производстве ТЭНов 12 кВт

Современные технологии, используемые при производстве трубчатых электронагревательных элементов, значительно повысили их функциональность и надежность. Инновационные методы обработки материалов и усовершенствованные технологии сборки позволяют создавать устройства, способные работать в более сложных условиях и обеспечивать надежный нагрев в кратчайшие сроки.

Интеграция IoT и умные технологии

Основным трендом последних лет является интеграция устройств с умными регуляторами и системами IoT. Это позволяет не только контролировать температуру с высокой точностью в реальном времени, но и управлять нагревом удаленно, что особенно актуально для промышленных объектов. Имея возможность отслеживать параметры работы устройства, пользователи могут моментально реагировать на изменения и предотвращать возможные поломки. Например, системы автоматического контроля могут снижать энергорасходы, таким образом обеспечивая более экономичную эксплуатацию.

Использование новых материалов

В производстве ТЭНов наблюдается активное применение новых, более устойчивых материалов, таких как титан, который демонстрирует высокую коррозионную стойкость и долговечность, особенно в агрессивных средах. Это значительно продлевает срок службы нагревательных элементов и снижает затраты на обслуживание и замену. Кроме того, использование нержавеющей стали и медных соединений позволяет повысить эффективность передачи тепла и минимизировать потери энергии.

Оптимизация конструкции

Современные ТЭНы проектируются с учетом специфики эксплуатации в соответствии с рекомендациями по безопасности и эффективности. Оптимизация конструкции включает в себя улучшение теплообмена за счет более компактных моделей, что позволяет использовать их в условиях ограниченного пространства без потери производительности. Например, компактные конфигурации с меньшей длиной могут быть установлены в системах, где габариты важны.

Инновационные решения для обогрева

ТЭНы 12 кВт находят широкое применение в самых разных областях. Рассмотрим несколько инновационных решений, которые можно адаптировать для конкретных нужд.

Нагрев в бассейнах

Системы подогрева воды в бассейнах, использующие ТЭНы, могут включать автоматические контроллеры, которые обеспечивают поддержание постоянной температуры, необходимой для комфортного плавания. Это решение не только повышает комфорт, но и позволяет значительно сэкономить на энергии за счет более разумного управления температурой.

Промышленные установки

Для промышленных целей ТЭНы 12 кВт могут быть адаптированы для нагрева не только воды, но и масел, что делает их подходящими для использования в различных производствах. Например, в машиностроении и химической отрасли стабильный нагрев рабочих жидкостей обеспечивает надежность и точность технологических процессов.

Системы отопления в жилых и коммерческих зданиях

Применение трубчатых электронагревателей в системах отопления домов и коммерческих объектов обеспечивает быстрое реагирование на изменения температурного режима. Адаптация ТЭНов с терморегуляторами позволяет поддерживать оптимальные температурные условия внутри зданий при экономичном расходе электроэнергии.

Сравнительный анализ новых моделей ТЭНов 12 кВт

В свете развития технологий важно учитывать существующие на рынке модели и их характеристики. Модельный ряд ТЭНов 12 кВт постоянно обновляется, и выбор конкретного устройства может зависеть от множества факторов, включая тип используемой жидкости, необходимую мощность и условия эксплуатации.

При выборе соответствующего ТЭНа необходимо учитывать конкретные требования к эксплуатации и условия работы. Инновационные разработки, включая возможность интеграции с интеллектуальными системами управления, становятся стандартом для современных нагревательных решений.

Обслуживание и гарантия

Соблюдение правил эксплуатации и регулярное техобслуживание ТЭНов 12 кВт значительно увеличивает срок их службы. Большинство современных моделей поставляются с гарантией, что подтверждает их качество и надежность. Важно следить за состоянием нагревателей, проводить профилактические чистки и проверку систем управления для избежания поломок и повышения безопасности эксплуатации.

Предоставление качественного монтажа и соблюдение рекомендаций производителя по установке также играют важную роль в долговечности и производительности ТЭНов. Понимание этих аспектов позволяет оптимизировать работу оборудования и повысить его эффективность в различных системах.

Таким образом, переход к новым технологиям и материалам в производстве ТЭНов на 12 кВт значительно расширяет их возможности и обеспечивает надежное решение для задач обогрева в самых различных условиях. Настоящее и будущее этих устройств не далеки от обеспечения более эффективного и экономичного нагрева, что делает их незаменимыми в современных системах.
