Тэн на фланце для нагрева воды на 24 кВт, напряжение 380 В

# ТЭН на фланце для нагрева воды на 24 кВт, напряжение 380 В: Полное руководство для статьи

ТЭН (трубчатый электронагреватель) на фланце мощностью 24 кВт при напряжении 380 В – это индустриальный класс оборудования, разработанный для обеспечения интенсивного и непрерывного нагрева воды в масштабах, выходящих за рамки стандартных бытовых нужд. Такие системы востребованы в промышленных бойлерных установках, крупномасштабных системах отопления, парогенераторах и технологических процессах, где требуется быстрый доступ к значительным объемам горячей воды. Фланцевое соединение гарантирует надежную герметизацию и интеграцию с емкостным оборудованием, а подключение в трехфазную сеть 380 В (по схеме «звезда» или «треугольник») позволяет эффективно распределять нагрузку и обеспечивать стабильную работу при высоких мощностях.

Ключевые понятия и терминология

• ТЭН (Трубчатый электронагреватель): Основной элемент, преобразующий электрическую энергию в тепло.
• Фланец: Монтажная деталь, обеспечивающая крепление ТЭНа к емкости и герметичность соединения.
• 380 В: Стандартное напряжение трехфазной сети, используемое в промышленных и коммерческих установках.
• Блочный ТЭН: Конструкция, объединяющая несколько нагревательных элементов на одном фланце для достижения высокой общей мощности.
• «Звезда» / «Треугольник»: Схемы подключения обмоток электродвигателей и нагревательных элементов в трехфазных сетях.
• Диэлектрический наполнитель (оксид магния/кварцевый песок): Материал, изолирующий нагревательную спираль от внешней оболочки и обеспечивающий теплопередачу.
• Ни M8–M12: Стандартные размеры болтов, используемых для крепления фланца.
• cosφ (коэффициент мощности): Отношение активной мощности к полной, влияющее на фактический ток в сети.
• Плотность мощности (Вт/см²): Ключевой параметр, определяющий нагрузку на поверхность нагревателя, напрямую влияющий на срок его службы.
• Холодная зона (Lm): Участок ТЭНа без нагрева, предназначенный для подключения к электрической сети, предотвращающий перегрев контактов.
• AISI 304/316: Стандарты нержавеющей стали, различающиеся по содержанию легирующих элементов и коррозионной стойкости.

Принцип работы и конструкция

Сердцем любого ТЭНа является нихромовая спираль с высоким электрическим сопротивлением, заключенная в металлическую трубку. При подаче напряжения 380 В ток, проходя через спираль, разогревает ее до рабочих температур (до 800°C). Тепло передается через тщательно уплотненный диэлектрический наполнитель (обычно оксид магния, который является превосходным теплопроводником и диэлектриком) к внешней оболочке нагревателя. Оболочка, в свою очередь, контактирует с нагреваемой средой – в данном случае, водой. Для ТЭНа на 24 кВт характерна блочная конструкция, где несколько (от 4 до 12) отдельных нагревательных трубок диаметром 10-16 мм с общей длиной от 280 мм до 6000 мм монтируются на одном фланце. Такая компоновка позволяет распределить высокую мощность, повысить надежность (выход из строя одного элемента снижает общую мощность лишь незначительно) и упростить управление мощностью путем последовательного или параллельного подключения блоков.

Материалы оболочки ТЭНа

Для нагрева воды, особенно в промышленных условиях, чаще всего используются ТЭНы из нержавеющей стали AISI 316 из-за ее высокой коррозионной стойкости, которая критически важна при работе с жесткой или минерализованной водой. Медные ТЭНы применяются реже в мощных промышленных решениях из-за ограниченной устойчивости к электрохимической коррозии в жесткой воде.

Типы ТЭНов: Мокрый vs. Сухой

Для промышленного применения с потенциально жесткой водой или агрессивными средами, а также там, где требуется максимальный срок службы и минимальное обслуживание, предпочтение часто отдается сухим ТЭНам. Однако высокая мощность 24 кВт и необходимость максимальной теплоотдачи делают мокрый блочный ТЭН с фланцем стандартным решением, при условии правильного подбора материалов и мер по борьбе с накипью.

Расчетные параметры для 24 кВт / 380 В

• Номинальный ток: При cosφ = 0.9, ток рассчитывается по формуле I = P / (√3 × U × cosφ), что составляет приблизительно 24000 Вт / (1.732 × 380 В × 0.9) ≈ 41 А. Этот параметр критически важен для подбора соответствующей автоматики и сечения кабеля.
• Сечение кабеля: Рекомендуется использовать медный кабель сечением не менее 10-16 мм².
• Плотность мощности: Для предотвращения перегрева и преждевременного выхода из строя, плотность мощности на поверхности нагревателя для воды не должна превышать 9-12 Вт/см².
• Длина холодной зоны (Lm): Варьируется от 50 до 200 мм, обеспечивая безопасное подключение к сети и равномерное распределение тепла.

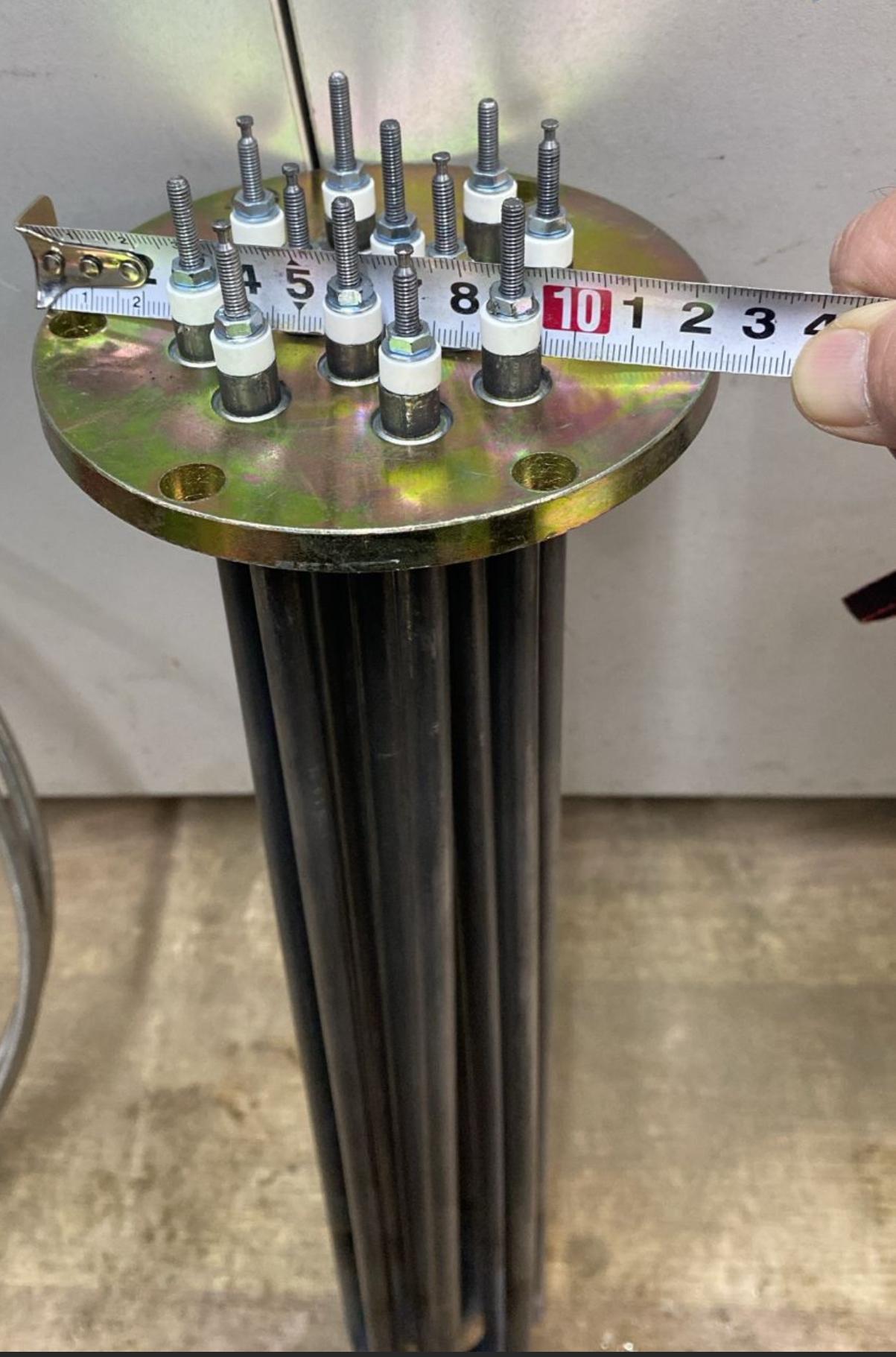

Конструктивные особенности блочных фланцевых ТЭНов 24 кВт

Высокая мощность 24 кВт достигается путем интеграции нескольких нагревательных элементов (например, 6 элементов по 4 кВт каждый) в единый блочный узел, закрепленный на фланце. Такая конструкция обеспечивает равномерное распределение тепловой нагрузки по всей площади фланца и, следовательно, по нагреваемой воде. Подключение может осуществляться по схеме «звезда» (обеспечивает более равномерную нагрузку на фазы) или «треугольник» (подходит для более высоких мощностей, но может создавать большую асимметрию). Герметичность соединения с емкостью обеспечивается за счет сварки или высокотемпературной пайки, а сам фланец, как правило, имеет стандартные посадочные размеры (например, диаметр 72-92 мм для мощных моделей) и отверстия под болты (M8-M12) для надежного монтажа.

Формы, размеры и крепление

• Формы: Элементы могут быть прямыми, U-образными, L-образными, W-образными или иметь другие конфигурации для оптимального размещения в емкости.
• Диаметр фланца: Для мощных ТЭНов, как 24 кВт, типичны диаметры фланцев в диапазоне 72-92 мм.
• Длина блока: Варьируется от 500 мм до 2000 мм, подбирается под объем и геометрию резервуара.
• Крепление: Помимо фланцевого соединения, многие модели оснащаются гнездом для установки магниевого анода, который служит для защиты от коррозии.

Интересные факты из истории и эксплуатации

• Изобретение «сухих» ТЭНов во Франции в 1990-х годах стало ответом на проблему быстрого образования накипи в бытовых водонагревателях, значительно продлив срок их службы.
• В блочных системах выход из строя одного нагревательного элемента (например, 1 из 6 в 24 кВт ТЭНе) приводит к снижению общей мощности всего на 16%, позволяя системе продолжать работу с пониженной эффективностью до проведения ремонта.
• Современные терморегуляторы (капиллярные или электронные) способны отключать нагрев в диапазоне 60-95°C, что позволяет экономить от 20% до 30% электроэнергии по сравнению с системами без точного контроля температуры.

Применение в системах нагрева воды

ТЭНы на фланце мощностью 24 кВт являются ключевым элементом в широком спектре промышленных и коммерческих систем, где требуется стабильное обеспечение горячей водой:

• Промышленные бойлеры и котлы: Нагрев больших объемов воды (от 1000 до 5000 литров и более) до температур 80-95°C для производственных нужд, санитарных систем или технологических процессов.
• Системы отопления: Использование в качестве основного или резервного источника тепла для обогрева крупных помещений, промышленных цехов, теплиц, а также в системах тепловых завес и для разморозки складских помещений.
• Генераторы пара: Применение в пищевой, химической и других отраслях промышленности для получения пара, необходимого для стерилизации, нагрева или технологических операций.
• Системы быстрого размораживания: В холодильных установках и камерах для ускоренного оттаивания теплообменников или продуктов.
• Специализированные нагревательные установки: Для нагрева не только воды, но и других жидкостей, таких как мазут, битум, различные растворы и даже агрессивные кислоты (в случае использования титановых модификаций ТЭНов).

Пример производительности и расчеты

Теоретическая производительность ТЭНа мощностью 24 кВт составляет примерно 24 м³ воды, нагретой на 1°C, за один час (при условии идеальной теплопередачи и отсутствии теплопотерь). Формула расчета: Q = P × t / (c × m), где Q — количество теплоты, P — мощность (24 кВт), t — время, c — удельная теплоемкость воды (4180 Дж/кг·°C), m — масса воды. Например, для нагрева 1000-литрового (1000 кг) бойлера с начальной температурой 10°C до 60°C (ΔT = 50°C) потребуется:

Q = 1000 кг × 4180 Дж/кг·°C × 50°C = 209 000 000 Дж = 209 МДж

Время = Q / P = 209 000 000 Дж / 24 000 Вт ≈ 8708 секунд ≈ 2.4 часа.

Это расчетное время, реальное может отличаться из-за теплопотерь и эффективности теплообмена.

Сравнение с другими мощностями

Преимущества и недостатки

Преимущества

• Высокая мощность в компактном исполнении: Блочная конструкция позволяет достичь 24 кВт мощности при относительно небольших габаритах, что особенно важно при ограниченном пространстве.
• Равномерный нагрев и регулировка мощности: Возможность поэтапного включения/отключения элементов позволяет точно регулировать температуру и потребляемую мощность, что экономит энергию.
• Долговечность: Срок службы может достигать 5-15 лет для мокрых ТЭНов и значительно больше для сухих, при условии правильной эксплуатации и обслуживания.
• Безопасность: Современные ТЭНы оснащены системами изоляции и защиты от перегрева, что минимизирует риски.
• Высокая энергоэффективность: КПД преобразования электрической энергии в тепловую достигает 95-98%, что сопоставимо с лучшими образцами газового оборудования.

Недостатки

• Требования к электросети: Необходима трехфазная сеть 380 В с соответствующей автоматикой (автоматический выключатель на 63 А или более) и проводкой.
• Образование накипи: В мокрых ТЭНах накипь может снижать теплоотдачу на 20-30% в год, что требует применения магниевых анодов или регулярной очистки.
• Стоимость: Блочные фланцевые ТЭНы мощностью 24 кВт относятся к промышленному оборудованию и их стоимость может варьироваться от 20 000 до 50 000 рублей и выше, в зависимости от производителя и материалов.

Монтаж, подключение и обслуживание

Необходимые инструменты и материалы:

• Набор рожковых/накидных ключей (17-27 мм), динамометрический ключ.
• Мультиметр для проверки сопротивления изоляции и целостности спирали.
• Терморегулятор (капиллярный или электронный) с диапазоном регулирования 60-95°C.
• Высокотемпературный герметик (например, анаэробный) для фланцевого соединения.
• Магниевый анод (для мокрых ТЭНов) для защиты от коррозии.
• Соединительные клеммы, наконечники.

Пошаговая инструкция установки:

1. Подготовка: Перед началом работ необходимо полностью обесточить систему, перекрыть подачу воды и слить воду из емкости.
2. Монтаж фланца: Блок ТЭНа аккуратно вставляется в посадочное гнездо емкости. Фланец фиксируется болтами с равномерным затяжкой (рекомендуемый момент – 20-30 Нм), обеспечивая герметичность соединения.
3. Электрическое подключение: Трехфазный ТЭН подключается к сети 380 В. Для обеспечения безопасности и равномерного распределения нагрузки рекомендуется схема «звезда» с подключением нейтрали (N). Используется трехжильный кабель сечением 10-16 мм² (для защиты от перегрузки) и автоматический выключатель на 63 А. Обязательно подключение устройства защитного отключения (УЗО) с током утечки 30 мА.
4. Установка датчика температуры: Термостат или датчик температуры монтируется в специальное отверстие в корпусе ТЭНа или в непосредственной близости к нему, в «холодной зоне» (Lm), для точного контроля температуры нагреваемой воды.
5. Первичный пуск: После завершения монтажа и подключения, емкость медленно наполняется водой. Убедившись в отсутствии протечек, производится проверка сопротивления изоляции ТЭНа (должно быть не менее 2 МОм). Затем система подключается к электросети.
6. Проверка работы: Необходимо проконтролировать равномерность нагрева, отсутствие посторонних шумов и протечек. Температура поверхности оболочки ТЭНа не должна превышать 150°C.

Меры безопасности:

• Заземление: Обязательно надежное заземление корпуса ТЭНа и оборудования.
• Предотвращение «сухого» пуска: Категорически запрещается включать ТЭН без воды. Температура спирали может мгновенно достичь 1000°C, что приведет к ее разрушению.
• Регулярная очистка: Для мокрых ТЭНов рекомендуется ежемесячная или ежеквартальная очистка от накипи, например, с использованием 5% раствора уксусной кислоты.

Типичные ошибки при монтаже и эксплуатации:

• Неправильная схема подключения: Может привести к локальному перегреву спирали и преждевременному выходу ТЭНа из строя.
• Отсутствие или несвоевременная замена магниевого анода: Приводит к быстрой коррозии элементов ТЭНа и стенок бака, сокращая срок службы оборудования на 1-2 года.
• Неравномерная затяжка болтов фланца: Вызывает перекос, что может привести к протечкам в месте соединения.

Сравнение производителей и критерии выбора

Рынок предлагает широкий выбор фланцевых ТЭНов. Среди наиболее известных брендов:

• Termex: Известен своими решениями для бытовых бойлеров, но также предлагает промышленные модели с фланцевым креплением, включая варианты на 24 кВт.
• Ariston: Аналогично Termex, предлагает решения для различных сегментов, включая промышленные установки.
• Промышленные производители (например, Industriaten, Prompoint): Специализируются на высокомощных решениях, часто предлагают модульные блочные ТЭНы до 50 кВт и выше, с расширенными опциями по материалам и управлению.

Критерии выбора ТЭНа 24 кВт

1. Тип ТЭНа: Для жесткой воды или при необходимости минимизировать обслуживание – сухой тип. Для стандартных условий с возможностью регулярного обслуживания – мокрый тип.
2. Материал оболочки: Нержавеющая сталь (AISI 316) – для долговечности и устойчивости к коррозии. Медь – для чистой воды. Титан – для особо агрессивных сред.
3. Совместимость фланца: Диаметр фланца, количество и расположение крепежных отверстий должны соответствовать посадочному месту в емкости.
4. Возможность регулировки мощности: Наличие нескольких нагревательных элементов позволяет гибко управлять мощностью, что важно для энергоэффективности.
5. Репутация производителя и цена: Соотношение стоимости, гарантийных обязательств и отзывов пользователей. Ориентировочная цена за блочный 24 кВт ТЭН составляет 25 000 – 60 000 рублей.

Проблемы, ремонт и продление срока службы

Частые неисправности:

• Образование накипи: Наиболее распространенная проблема мокрых ТЭНов. Может снизить эффективность нагрева до 50% и вызвать локальный перегрев. Решение: Регулярная очистка (1-2 раза в год) и использование магниевого анода.
• Коррозия: Электрохимическая коррозия, особенно в жесткой воде, может разрушать оболочку ТЭНа. Решение: Своевременная замена магниевого анода (каждые 6-12 месяцев).
• Перегорание нагревательной спирали: Чаще всего происходит из-за «сухого» пуска или критического перегрева, вызванного сильным загрязнением. Решение: Строгое соблюдение правил эксплуатации.

Ремонт блочного ТЭНа 24 кВт:

Ремонт на месте часто сводится к отключению одного из неисправных нагревательных элементов. Например, если вышел из строя один из шести элементов по 4 кВт, система продолжит работать на мощности 20 кВт. Полная замена блока может потребовать демонтажа фланца, что является более трудоемкой операцией. Стоимость замены одного элемента или секции может составлять от 5 000 до 10 000 рублей.

Советы для продления срока службы:

• Планирование мощности: Вместо одного ТЭНа 24 кВт, иногда целесообразно использовать два ТЭНа по 12 кВт с возможностью их поочередного включения, что может увеличить общий ресурс системы.
• Энергоэффективность: КПД нагрева ТЭНами выше, чем у многих других систем, что делает их экологичным выбором.
• Современные технологии: Интеграция с интеллектуальными системами управления (например, ИИ-термостатами) позволяет достичь точности поддержания температуры ±1°C, оптимизируя энергопотребление.

Эта информация собрана из технических источников и охватывает ключевые аспекты, от конструктивных особенностей до рекомендаций по эксплуатации и выбору. Для полноценного представления в статье рекомендуется дополнить материал наглядными изображениями блоков ТЭНов, схемами подключения и графиками, демонстрирующими динамику нагрева.

Понимание базовых принципов, конструктивных особенностей и требований к установке мощных фланцевых ТЭНов является фундаментом для их эффективного внедрения. Переходя к следующему этапу, мы рассмотрим практические аспекты проектирования систем, интеграции с существующей инфраструктурой и оптимизации процессов для достижения максимальной производительности и экономической эффективности.

Продвинутая практика и внедрение

Успешное внедрение и эксплуатация промышленных ТЭНов на фланце мощностью 24 кВт требует системного подхода, охватывающего не только выбор оборудования, но и проектирование всей системы нагрева, ее интеграцию и последующую оптимизацию. Это включает в себя оценку потребностей, расчет тепловых нагрузок, подбор сопутствующего оборудования и разработку регламентов обслуживания.

Архитектура системы и интеграция

Создание надежной и эффективной системы нагрева на базе 24 кВт фланцевых ТЭНов предполагает несколько ключевых архитектурных решений:

• Централизованные системы: Один или несколько мощных ТЭНов устанавливаются в центральной котельной или бойлерной, обслуживая несколько потребителей или крупный объект. Это оптимально для масштаба 24 кВт и выше, когда требуется высокая производительность.
• Децентрализованные решения: Мощные ТЭНы могут устанавливаться непосредственно в точках потребления (например, на производственных линиях, в отдельных цехах), минимизируя теплопотери при транспортировке горячей воды.
• Гибридные системы: Комбинация ТЭНов с другими источниками тепла (газовые котлы, солнечные коллекторы) для оптимизации затрат на энергию и обеспечения бесперебойности.

Ключевые компоненты системы

• Резервуар (бойлер): Объем и материал резервуара должны соответствовать пиковым и средним потребностям в горячей воде, а также учитывать допустимую скорость нагрева.
• Система управления: Термостаты, датчики температуры, программируемые логические контроллеры (ПЛК) для автоматического регулирования температуры, управления мощностью и мониторинга состояния системы.
• Система распределения: Трубопроводы, насосы, запорная арматура, обеспечивающие подачу горячей воды потребителям.
• Защитные устройства: Автоматические выключатели, УЗО, предохранительные клапаны, датчики уровня воды.

Пошаговая реализация проекта

Внедрение системы с 24 кВт ТЭНами обычно проходит в несколько этапов:

Этап 1: Технико-экономическое обоснование и проектирование

• Анализ потребностей: Определение требуемого объема горячей воды, пиковых нагрузок, необходимой температуры.
• Теплотехнический расчет: Определение необходимой мощности ТЭНов, оптимизация количества и размера резервуаров.
• Выбор оборудования: Подбор ТЭНов (тип, материал, мощность), терморегуляторов, автоматики, материалов для трубопроводов.
• Разработка проектной документации: Создание схем гидравлических подключений, электрических схем, спецификаций.
• Оценка бюджета: Расчет капитальных затрат (CAPEX) и операционных расходов (OPEX).

Этап 2: Закупка и подготовка

• Выбор поставщиков: Анализ предложений, сравнение цен, сроков поставки и гарантийных условий.
• Закупка оборудования: Приобретение ТЭНов, арматуры, кабельно-проводниковой продукции, средств автоматизации.
• Подготовка объекта: Обеспечение доступа к электросети 380 В, монтаж площадки для установки резервуара и котельной (при необходимости).

Этап 3: Монтаж и пуско-наладка

• Монтаж резервуара и ТЭНов: Установка основного оборудования согласно проектной документации.
• Монтаж трубопроводов и арматуры: Прокладка и соединение систем подачи и отвода воды.
• Электромонтажные работы: Подключение ТЭНов к сети, установка автоматики и защитных устройств.
• Пуско-наладочные работы: Проверка герметичности, испытания под давлением, настройка системы управления, ввод в эксплуатацию.

Этап 4: Эксплуатация и обслуживание

• Мониторинг: Регулярный контроль параметров работы системы (температура, давление, энергопотребление).
• Плановое ТО: Очистка от накипи, проверка магниевых анодов, диагностика электрических соединений.
• Ремонт: Устранение неисправностей, замена вышедших из строя компонентов.

Ключевые метрики эффективности и ROI

Оценка эффективности системы нагрева на основе ТЭНов должна учитывать как капитальные, так и операционные затраты:

Основные метрики

• Общее энергопотребление (кВт·ч/год): Фиксирует фактический расход электроэнергии.
• Стоимость тепловой энергии (руб./Гкал или руб./МВт·ч): Рассчитывается путем деления общей стоимости электроэнергии на количество произведенного тепла.
• Коэффициент теплоотдачи (КПД): Практический КПД системы, учитывающий теплопотери резервуара и трубопроводов.
• Время полного нагрева: Время, необходимое для достижения заданной температуры в резервуаре.
• Средний срок службы оборудования: Срок службы ТЭНов, резервуара, автоматики.
• Стоимость обслуживания (руб./год): Затраты на плановое ТО, ремонт, замену расходных материалов (аноды).

Расчет ROI (Return on Investment)

ROI для такой системы обычно рассчитывается на основе экономии от снижения операционных расходов по сравнению с альтернативными источниками тепла, или на основе увеличения производительности/снижения простоев благодаря надежному обеспечению горячей водой.

Формула: ROI (%) = (Общая экономия за период / Первоначальные инвестиции) × 100%

Пример:

• Первоначальные инвестиции (CAPEX): 300 000 руб.
• Ежегодная экономия на энергоносителях (OPEX): 50 000 руб. (за счет более низкой стоимости электроэнергии по сравнению с газом в данном регионе или за счет более высокого КПД).
• Ежегодные затраты на обслуживание: 15 000 руб.
• Чистая годовая выгода: 50 000 — 15 000 = 35 000 руб.
• ROI за 1 год: (35 000 / 300 000) × 100% ≈ 11.7%
• Период окупаемости: 300 000 руб. / 35 000 руб./год ≈ 8.6 года.

Примечание: Эти цифры являются ориентировочными и могут сильно варьироваться в зависимости от региональных тарифов, конкретных условий эксплуатации и используемого оборудования.

Кейсы и паттерны внедрения

Кейс 1: SMB (Малый и средний бизнес) – Производственный цех

Задача: Обеспечение горячей водой для мойки оборудования и санитарных нужд в цехе по производству пищевых полуфабрикатов.

Решение: Установка блочного фланцевого ТЭНа 24 кВт (нержавеющая сталь) с баком на 1000 л. Система управляется простым термостатом. Заземление и подключение к трехфазной сети 380 В выполнены с учетом санитарных норм.

Результат: Стабильное обеспечение горячей водой, снижение риска перебоев в производстве из-за отсутствия ГВС. Экономия по сравнению с использованием газового котла (при высоких тарифах на газ) составила около 15% в год.

Ключевые аспекты: Простота установки, надежность, соответствие санитарным требованиям.

Кейс 2: Enterprise (Крупное предприятие) – Система отопления складского комплекса

Задача: Поддержание температуры в большом складском помещении с высокими потолками, где требуется быстрый нагрев большого объема воздуха.

Решение: Два блочных фланцевых ТЭНа по 24 кВт, работающих в паре с циркуляционным насосом и теплообменником. Система управления с ПЛК позволяет программировать режимы работы (день/ночь, выходные), а также регулировать мощность, включая поочередно ТЭНы или их секции.

Результат: Эффективное поддержание заданной температуры, снижение энергопотребления за счет интеллектуального управления. Система работает надежно в течение 5 лет с минимальным обслуживанием.

Ключевые аспекты: Масштабируемость, гибкое управление мощностью, интеграция с системами автоматизации.

Кейс 3: Регулируемая среда – Медицинское учреждение (прачечная, кухня)

Задача: Гарантированное обеспечение горячей водой с точным контролем температуры для стерилизации белья и посуды.

Решение: Система с использованием «сухих» ТЭНов 24 кВт в промышленных водонагревателях из высококачественной нержавеющей стали. Управление осуществляется специализированным контроллером с функцией поддержания заданных температурных режимов и возможностью ведения журнала параметров работы.

Результат: Полное соответствие санитарным нормам и требованиям к стерилизации. Минимизация риска образования накипи и коррозии, что важно для долговечности и гигиеничности. Увеличенный срок службы оборудования.

Ключевые аспекты: Гигиеничность, точность поддержания температуры, соответствие регуляторным требованиям, долговечность.
