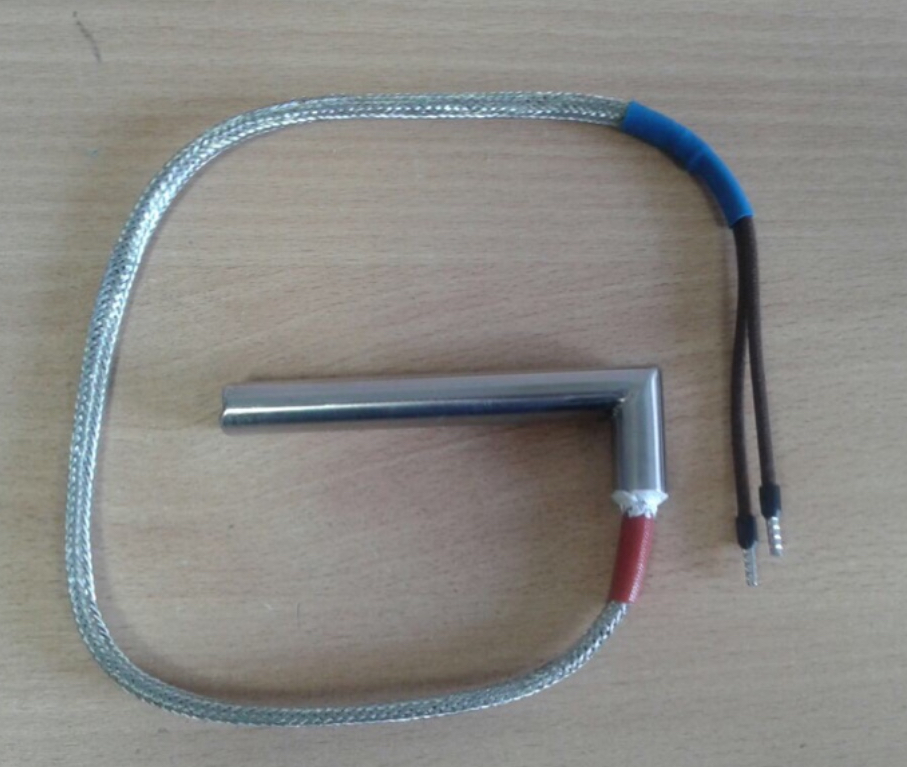

ТЭН (нагреватель) Пресса BST HPH30G-8931. MS.01.02.03-07-RBP. Диаметр – 16.2мм; Общая длина ТЭНа – 305 мм; Длина выводов (проводов) – 1000мм; Боковой вывод под провода: диаметр — 11мм, длина — 37мм; Рабочая температура на форме пресса 170-180град

ТЭН (нагреватель) Пресса BST HPH30G-8931. MS.01.02.03-07-RBP. Диаметр – 16.2мм;
Общая длина ТЭНа – 305 мм;
Длина выводов (проводов) – 1000мм;
Боковой вывод под провода: диаметр — 11мм, длина — 37мм;
Рабочая температура на форме пресса 170-180град Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Основные технические характеристики

Конструкция и материалы

• Трубчатый элемент: стандартно изготавливается из нержавеющей стали марки 321 или аналога с повышенной коррозионной устойчивостью.
• Внутренняя нагревательная спираль выполнена из нихромовой проволоки, изолирована высокотемпературным диэлектриком (окись магния).
• Геометрия: трубчатый элемент с диаметром 16.2 мм обеспечивает оптимальный теплоперенос при стабильной механической прочности.
• Выводы и боковой отвод: основные выводы выполнены в виде гибких проводов длиной 1 м с изоляцией, способной выдерживать рабочие температуры без разрушения.
• Боковой вывод с диаметром 11 мм и длиной 37 мм используется для подключения проводов сбоку от корпуса нагревателя — удобно для монтажа на прессах с ограниченным пространством.

Принцип работы

Рабочий ТЭН превращает электрическую энергию в тепло благодаря сопротивлению нагревательной спирали. При подаче токового напряжения спираль нагревается, через трубку тепло передается форме пресса.

• Оптимально рассчитан для поддержания стабильной температуры 170-180 °C, которая необходима для качественного прессования материалов.
• Благодаря конструкции с боковым выводом нагреватель легко монтируется на прессах с горизонтальной или вертикальной ориентацией.

Область применения

• Используется в промышленных прессах BST, предназначенных для нагрева пресс-форм.
• Применим для термообработки и формовки материалов, требующих нагрева до 180 °C.
• Может использоваться в оборудовании для литья под давлением, вулканизации и ламинирования.

Особенности и преимущества данного ТЭНа

• Оптимальный диаметр 16.2 мм: обеспечивает равномерный и быстрый прогрев формы.
• Большая длина выводов (1000 мм): упрощает монтаж, позволяет разместить подключения в удобных местах.
• Боковой вывод: снижает износ проводов, предотвращает механические повреждения при монтаже.
• Высокая эксплуатационная надежность: выполнен из износостойких и коррозионно-устойчивых материалов.

Рекомендации по монтажу и эксплуатации

• Монтаж: при установке обратите внимание на надежную теплоизоляцию выводов для исключения коротких замыканий.
• Перед включением проверьте целостность изоляции и отсутствие внешних повреждений.
• Подключайте к источнику питания, соответствующему параметрам нагревателя.
• Следите за температурой на форме, используя термодатчики с обратной связью, чтобы избежать перегрева и порчи материала.
• Рекомендуется использовать терморегуляторы и предохранительные устройства.

Технические допуски и параметры сервиса

• Рекомендуемая максимально допустимая температура эксплуатации – до 200 °C для надежности.
• Важно избегать перегрева, превышающего температурный режим на 10-20 °C, чтобы увеличить срок службы.
• Проверяйте состояние контактов, большое значение имеет фиксация бокового вывода и выводов проводов.
• Периодические проверки сопротивления и целостности изоляции обеспечат своевременное выявление дефектов.

Аналоги и дополнительные варианты

• Для других моделей прессов или с изменёнными параметрами могут использоваться похожие ТЭНы с диаметром 12-18 мм.
• Возможна кастомизация длины и маркировок выводов в зависимости от требований заказчика.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

11. Устойчивость к внешним воздействиям

ТЭН BST HPH30G-8931 с маркировкой MS.01.02.03-07-RBP спроектирован с учетом воздействия различных факторов, которые могут повлиять на его работу. Важно отметить, что данный нагреватель обладает высокой устойчивостью к:

• Коррозии: благодаря использованию нержавеющей стали марки 321, ТЭН демонстрирует отличные антикоррозионные свойства, что особенно важно в условиях повышенной влажности или при контакте с агрессивными химическими веществами.
• Температурным колебаниям: конструкция нагревателя позволяет ему эффективно работать в диапазоне температур от 170 до 200 °C, что делает его идеальным для различных производственных процессов.
• Механическим повреждениям: прочная оболочка и качественная изоляция выводов обеспечивают защиту от механических воздействий, что особенно актуально в условиях активной эксплуатации.

12. Энергоэффективность

ТЭНы, подобные BST HPH30G-8931, отличаются высокой энергоэффективностью. Это достигается благодаря:

• Оптимизированной конструкции: которая обеспечивает равномерное распределение тепла по всей поверхности нагревателя, минимизируя потери энергии.
• Использованию качественных материалов: таких как нихромовая проволока и высокотемпературные диэлектрики, что позволяет снизить потребление электроэнергии при поддержании необходимой температуры.

13. Сравнение с другими моделями

При выборе ТЭНа для прессов важно учитывать не только технические характеристики, но и его соответствие специфическим требованиям производства. Например, ТЭНы с диаметром 12-18 мм могут быть использованы в аналогичных приложениях, однако их параметры могут не всегда соответствовать требованиям по температуре или мощности. ТЭН BST HPH30G-8931 выделяется среди аналогов благодаря своей надежности и долговечности.

14. Подбор и кастомизация

Для обеспечения максимальной эффективности работы ТЭНа в конкретных условиях эксплуатации, возможно проведение кастомизации. Это может включать:

• Изменение длины: в зависимости от требований установки и доступного пространства.
• Настройка выводов: для удобства подключения и минимизации риска повреждений.
• Выбор материалов: в зависимости от специфики производственного процесса и условий эксплуатации.

Для получения дополнительной информации о кастомизации и подборе ТЭНов, вы можете обратиться к нашим специалистам, которые помогут выбрать оптимальное решение для вашего оборудования.

15. Обслуживание и уход

Правильное обслуживание ТЭНа BST HPH30G-8931 является залогом его долгосрочной и надежной работы. Рекомендуется:

• Регулярно проверять состояние изоляции и выводов на наличие повреждений.
• Проводить периодическую очистку от загрязнений, которые могут накапливаться на поверхности нагревателя.
• Следить за работой терморегуляторов и других устройств, обеспечивающих контроль температуры.

Соблюдение этих рекомендаций позволит значительно продлить срок службы нагревателя и повысить его эффективность в процессе эксплуатации.
