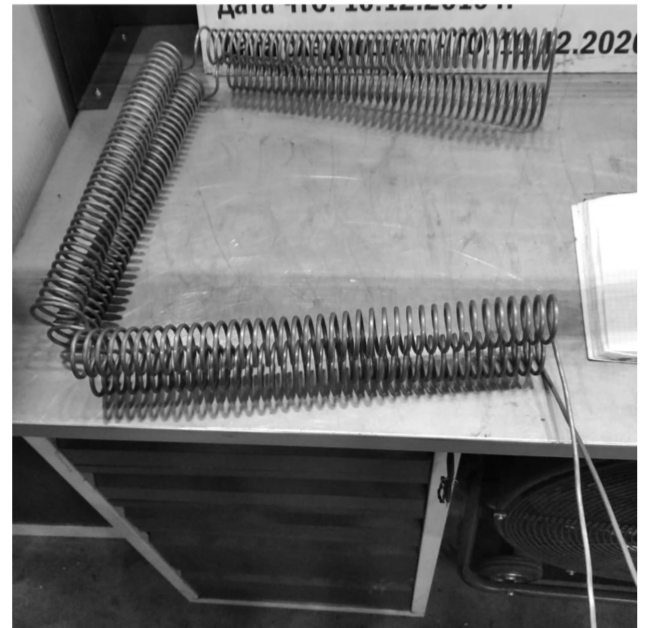

Тэн нагревательный для электропечи СШОЛ 212/12 (проволока Х23Ю5Т D=2.5мм)

Тэн нагревательный для электропечи СШОЛ 212/12 (проволока Х23Ю5Т D=2.5мм) Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

1. Назначение и область применения

ТЭН (трубчатый электронагреватель) для электропечи СШОЛ 212/12 — это специализированный нагревательный элемент, обеспечивающий высокотемпературный нагрев внутри лабораторных или промышленных электропечей с точным температурным режимом. СШОЛ (сушильные шкафы) чаще используются для сушки, отжига, прокаливания различных материалов и требуют надежных и долговечных нагревателей.

2. Материал нагревателя — проволока Х23Ю5Т, диаметр 2,5 мм

Х23Ю5Т — это жаростойкий прецизионный сплав железа, содержащий:

• Железо (около 70%)
• Хром (22–24%)
• Алюминий (5–5,8%)
• Титан (около 0,5%)
• Легирующие элементы: марганец (0,3%), кремний (0,6%)

Этот сплав относится к категории фехраля — устойчивых жаропрочных материалов, применяемых в нагревательных элементах.

Основные свойства и преимущества Х23Ю5Т:

• Высокая жаропрочность, способный выдерживать температуру до 1400°С без разрушения.
• Материал с относительно низкой плотностью (приблизительно 7,21 г/см³), что делает ТЭН более легким по сравнению с некоторыми другими сплавами.
• Высокое удельное электрическое сопротивление, что обеспечивает эффективный тепловой нагрев при оптимальных размерах проволоки.
• При первом прогреве до 400°С происходит рекристаллизация структуры, после чего материал становится более хрупким, поэтому важна аккуратная эксплуатация без резких механических нагрузок.
• Рентабельность: Х23Ю5Т дешевле, чем нихромовые сплавы, при схожем сроке службы, что востребовано в промышленности и приборостроении.

3. Конструктивные особенности ТЭНа с проволокой Х23Ю5Т

• Диаметр проволоки: 2,5 мм — стандартный размер для элементов, работающих при существенных нагрузках, что обеспечивает комбинацию прочности и нагревательной способности.
• Проволока выполнена из фехраля Х23Ю5Т, накрученная спиралью внутри металлической трубки с высокотемпературной электрической изоляцией, что позволяет достигать кратковременной рабочей температуры до около 1350°С.
• Такая конструкция обеспечивает стабильный, равномерный обогрев печи и хорошую долговечность нагревателя при корректной эксплуатации.

4. Технические характеристики, релевантные для СШОЛ 212/12

Выбор конкретной мощности и длины нагревателя зависит от технических требований печи СШОЛ 212/12. Толщина изоляционного слоя трубки обычно 15 мм для подобных печей.

5. Особенности эксплуатации и советы

• Плавное прогревание и охлаждение: из-за возможной хрупкости сплава после рекристаллизации важно избегать резких температурных перепадов.
• Защита от механических ударов и вибраций: нагрузка может привести к повреждению проводника.
• Совместимость с подсоединением и монтажом: должно соответствовать стандартам крепления и подключения в электропечах типа СШОЛ.
• Проверка напряжения и мощности: строго в рамках технических параметров печи.

6. Альтернативы и сравнение с ними

Для электрических печей часто используется нихромовая проволока, но Х23Ю5Т предложения экономичнее и имеет лучшие жаропрочные свойства. Нихром имеет большую пластичность и более прост в обработке, но уступает по максимально допустимой температуре. Фехраль Х23Ю5Т доминирует в печах, где нужна высокая стабильность на высоких температурах до 1400°C.

7. Где купить и цена

Проволока Х23Ю5Т диаметром 2,5 мм доступна на многих промышленных и специализированных рынках, например, в России и СНГ. Цена на данный материал существенно ниже, чем у нихромовых аналогов при сопоставимых технических характеристиках.

Для получения дополнительной информации о монтаже и типичных неисправностях ТЭНов, можно ознакомиться с другими статьями на нашем сайте.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

8. Примеры монтажа ТЭНа в электропечи СШОЛ 212/12

Монтаж ТЭНа с проволокой Х23Ю5Т в электропечи СШОЛ 212/12 требует соблюдения определенных правил для обеспечения надежной работы и долговечности нагревательного элемента. Ниже представлены основные этапы установки:

1. Подготовка места установки: Перед началом монтажа необходимо убедиться, что печь отключена от электросети. Очистите место установки от загрязнений и посторонних предметов.
2. Установка ТЭНа: Вставьте ТЭН в предусмотренное для него отверстие в печи. Убедитесь, что нагревательный элемент правильно расположен и не касается стенок печи, чтобы избежать перегрева.
3. Подключение проводов: Подсоедините провода к клеммам ТЭНа, следуя схемам подключения, указанным в документации к электропечи. Проверьте надежность соединений, чтобы избежать короткого замыкания.
4. Проверка изоляции: Убедитесь, что изоляция проводов не повреждена и соответствует стандартам безопасности. Это важно для предотвращения электрических ударов и повреждений оборудования.
5. Тестирование: После завершения монтажа включите печь и проведите тестирование работы ТЭНа. Убедитесь, что нагревательный элемент функционирует корректно и достигает заданной температуры.

9. Типичные неисправности и их устранение

Несмотря на высокую надежность ТЭНа с проволокой Х23Ю5Т, могут возникать некоторые неисправности. Рассмотрим наиболее распространенные проблемы и способы их устранения:

10. Рекомендации по замене ТЭНов для печей серии СШОЛ

При необходимости замены ТЭНа в электропечах СШОЛ 212/12 важно учитывать следующие рекомендации:

• Выбор аналогичного ТЭНа: При замене используйте только ТЭНы с аналогичными характеристиками, чтобы избежать проблем с совместимостью и производительностью.
• Проверка состояния других компонентов: Перед установкой нового ТЭНа проверьте состояние других элементов печи, таких как термостаты и изоляция, чтобы предотвратить повторные поломки.
• Регулярное обслуживание: Проводите регулярные проверки и обслуживание нагревательных элементов, чтобы продлить срок их службы и обеспечить стабильную работу печи.

Следуя данным рекомендациям и учитывая особенности эксплуатации ТЭНа с проволокой Х23Ю5Т, можно значительно повысить эффективность работы электропечи СШОЛ 212/12 и избежать частых поломок. Для получения более подробной информации о технических характеристиках и особенностях эксплуатации ТЭНов, вы можете ознакомиться с другими статьями на нашем сайте.
