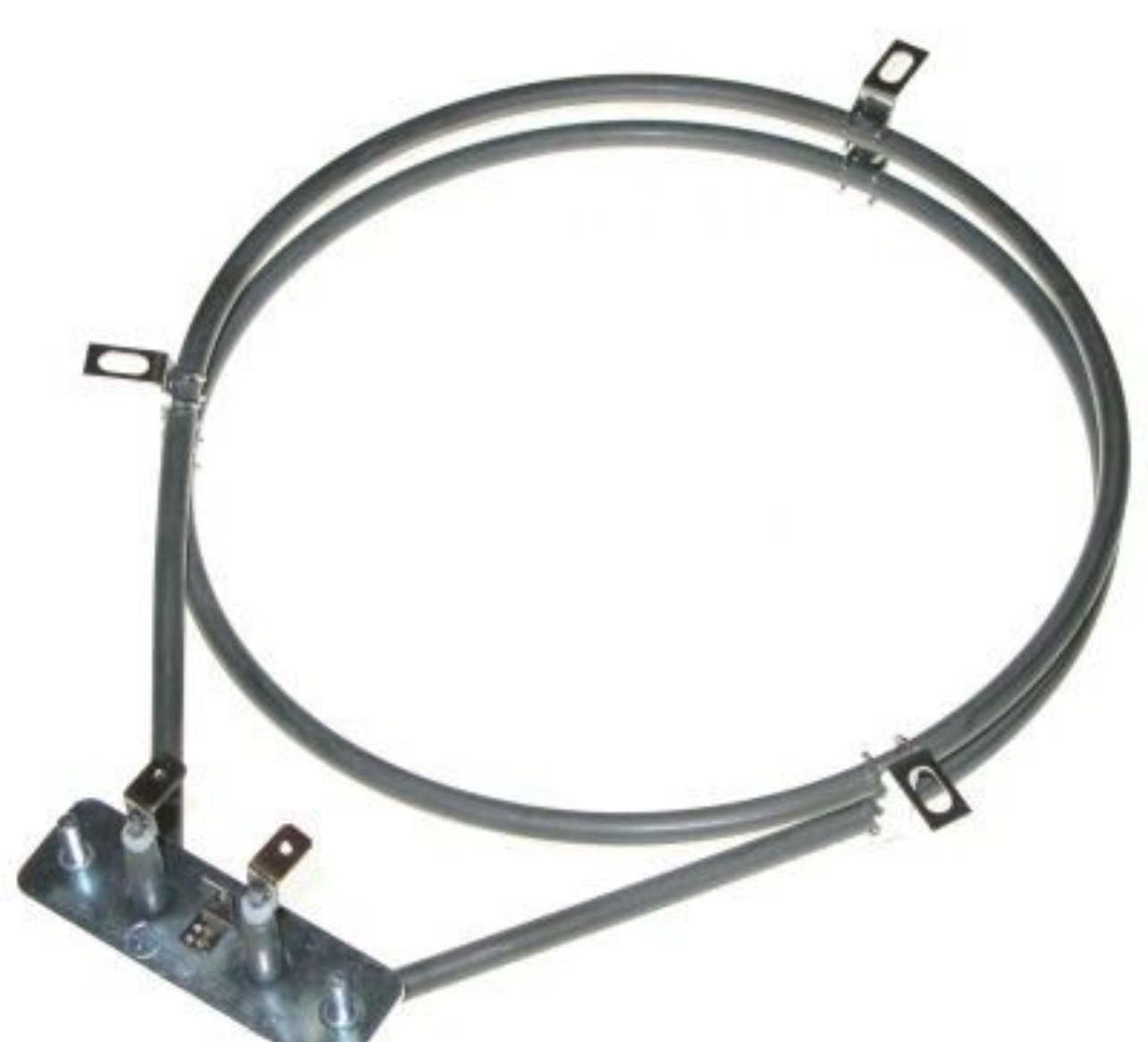

Тэн кольцевой. Напряжение 220В мощность 400-500 Вт

Тэн кольцевой. Напряжение 220В
мощность 400-500 Вт Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Что такое кольцевой ТЭН и его конструкция

Кольцевой ТЭН (трубчатый электронагреватель) — это нагревательный элемент в форме кольца или полуколец, предназначенный для равномерного нагрева цилиндрических поверхностей или круглых деталей. Конструкция обычно включает:

• Резистивный нагревательный элемент из нихрома или аналогичного материала, намотанный спиралью внутри трубки или на тонкой ленте;
• Изоляционный слой из миканита (слюдяной изоляции с высокой термостойкостью) или керамики, обеспечивающий электрическую изоляцию и равномерное распределение тепла;
• Металлический наружный кожух или перфорированная оболочка (для воздушных вариантов), обеспечивающая защиту и оптимизацию теплообмена;
• В некоторых моделях — кожух из нержавеющей стали с перегородками для равномерного воздушного охлаждения;
• Система выводов с высокой термической стойкостью для подключения к сети 220 В.

Кольцевые ТЭНы бывают цельными (полностью кольцевыми) и разъемными (двух полуколец на петлях), что облегчает монтаж без разборки оборудования.

Технические характеристики для напряжения 220 В и мощности 400-500 Вт

Материалы и изоляция

Кольцевые ТЭНы могут использовать различные материалы для изоляции:

• Миканит — популярный материал, обеспечивающий хорошую термостойкость и электроизоляцию;
• Керамическая изоляция — применяется для нагревателей с более высокими требованиями по температуре, до 500°C и выше, часто используется в промышленном оборудовании;
• В миканитовых ТЭНах желательно применение теплоизоляционного слоя с тыльной стороны для направления тепловой энергии и повышения КПД.

Области применения

Кольцевые ТЭНы находят широкое применение в различных отраслях:

• Нагрев цилиндрических и круглых поверхностей: сопла экструдера, цилиндры, пресс-формы;
• Поддержание температуры в промышленных машинах, работающих с пластмассами и полимерами;
• Сушильные установки, тепловая обработка, устройства для регулировки температуры в технологических процессах;
• Подходят для оборудования с ограниченным энергопотреблением или в качестве части составных нагревательных систем.

Монтаж и эксплуатация

Монтаж кольцевых ТЭНов осуществляется следующим образом:

• Кольцевые ТЭНы обычно надеваются на нагреваемую деталь и фиксируются с помощью стяжек, винтов или специальных крепежных элементов;
• Для обеспечения максимального теплового контакта применяют монтажные пасты, устойчивые к высоким температурам;
• В условиях вибрации рекомендуется совмещение крепления монтажной пасты и винтового крепежа;
• По заказу возможно изготовление сложных форм нагревателей — с отверстиями, сужениями, ступенчатой формой;
• Для контроля температуры зачастую применяют термопары, встроенные в нагреватель.

Электрические параметры

Для ТЭНа мощностью 400-500 Вт при напряжении 220 В можно рассчитать ток и сопротивление:

• Ток: \( I = \frac{P}{U} = \frac{400-500}{220} \approx 1,8-2,3 \) А;
• Сопротивление: \( R = \frac{U^2}{P} = \frac{220^2}{400-500} = 96,8-121\, \Omega \);

Эти параметры позволяют безопасно подключать элемент к стандартной бытовой сети 220 В без дополнительных трансформаторов и при необходимости регулировать мощность с помощью реле, регуляторов или фазовых симисторов.

Преимущества кольцевых ТЭНов с такими параметрами

• Равномерный и компактный нагрев цилиндрических деталей;
• Гибкость монтажа (цельное кольцо или разъемное, индивидуальное изготовление под размер);
• Возможность применения для нагрева маломощных участков или поддержания температуры без перегрева;
• Хорошее сочетание мощности и напряжения для бытовых и легких промышленных задач;
• Высокая долговечность при использовании термостойких изоляций и качественного монтажа;
• Быстрый нагрев и равномерное распределение тепла с учетом конструкции и материалов изоляции.

Далее рассмотрим более подробно электрические параметры и их влияние на эксплуатацию кольцевых ТЭНов.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Электрические параметры и их влияние на эксплуатацию

При использовании кольцевых ТЭНов с напряжением 220 В и мощностью 400-500 Вт важно учитывать электрические параметры, которые влияют на эффективность работы и безопасность эксплуатации. Рассмотрим подробнее, как эти параметры взаимодействуют с другими характеристиками устройства.

Ток и сопротивление

Как уже упоминалось, ток и сопротивление являются ключевыми параметрами для правильного функционирования ТЭНа. Рассчитанные значения:

• Ток: \( I \approx 1,8-2,3 \) А;
• Сопротивление: \( R \approx 96,8-121\, \Omega \).

Эти значения позволяют обеспечить безопасное подключение к стандартной бытовой сети 220 В. При этом важно учитывать, что при изменении температуры нагревательного элемента может изменяться его сопротивление, что в свою очередь влияет на ток и мощность, потребляемую устройством.

Регулирование мощности

Для управления мощностью кольцевых ТЭНов можно использовать различные устройства, такие как реле, регуляторы или фазовые симисторы. Это позволяет:

• Поддерживать необходимую температуру в процессе эксплуатации;
• Избежать перегрева и продлить срок службы нагревателя;
• Оптимизировать энергозатраты в зависимости от требований производственного процесса.

Параметры безопасности

Безопасность эксплуатации кольцевых ТЭНов также является важным аспектом. Для этого необходимо учитывать:

• Качество изоляции, которая должна выдерживать высокие температуры и предотвращать электрические пробои;
• Наличие защитных устройств, таких как термостаты и предохранители, которые отключают питание при превышении допустимых температур;
• Правильный монтаж, который обеспечивает надежный контакт между нагревателем и нагреваемой деталью.

Техническое обслуживание и уход

Для обеспечения долговечности и надежности работы кольцевых ТЭНов необходимо проводить регулярное техническое обслуживание:

• Проверка состояния изоляции и нагревательного элемента на наличие повреждений;
• Очистка от загрязнений, которые могут ухудшить теплообмен;
• Контроль за работой системы управления и защитных устройств.

Заключение

Кольцевые ТЭНы с напряжением 220 В и мощностью 400-500 Вт представляют собой эффективное решение для нагрева цилиндрических поверхностей в различных отраслях. Их конструкция, материалы и электрические параметры обеспечивают надежную и безопасную эксплуатацию, что делает их незаменимыми в современном производстве.

В следующем разделе мы рассмотрим примеры применения кольцевых ТЭНов в различных отраслях, а также их влияние на производственные процессы.
