Тэн керамический сухого типа около 2,2 кВт 380В, длина 450 мм, диаметр 46 мм — (тэн помещен в колбу, которая приварена в боковую стенку бака, для нагрева гидравлического масла

Тэн керамический сухого типа около 2,2 кВт 380В, длина 450
мм, диаметр 46 мм — (тэн помещен в колбу, которая приварена в
боковую стенку бака, для нагрева гидравлического масла Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

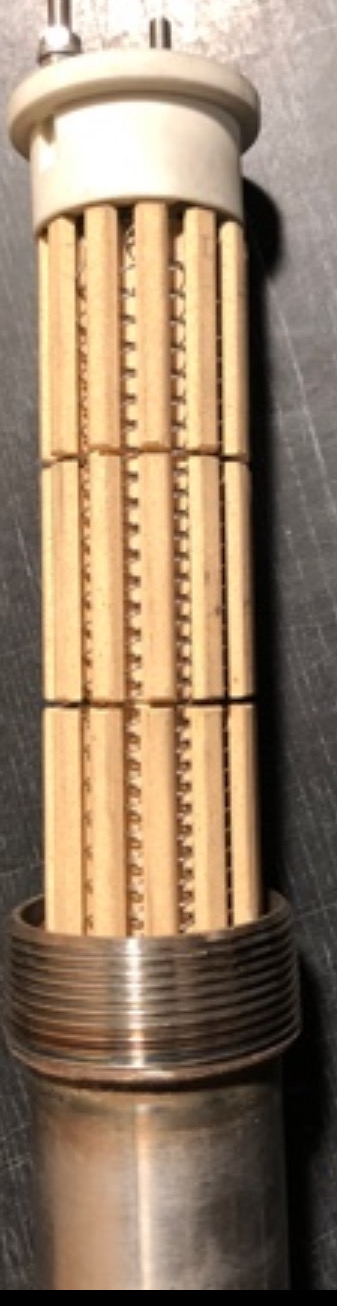

Описание и конструкция керамического сухого ТЭНа

Сухие керамические ТЭНы представляют собой электронагревательные элементы, в которых нагревательный проводник (нихромовая спираль) помещён внутри керамических секций, обеспечивающих высокую термостойкость и изоляцию. Такие ТЭНы нагреваются не напрямую жидкостью, а через колбу, которая является теплоизоляционным и защитным кожухом. В вашем случае это колба, приваренная в боковую стенку бака, что обеспечивает надежное герметичное соединение и защиту от контакта нагревателя с маслом.

• Нагревательный элемент: нихромовая спираль, плотно размещенная в каналах огнеупорной керамики.
• Изоляция и защита: шаровой керамический корпус и наружная металлическая колба из нержавеющей стали, устойчивая к коррозии, которая не позволяет маслу контактировать напрямую с элементом нагрева.
• Конструкция колбы: приваренная к баку обеспечивает высокую герметичность соединения, что особенно важно для работы с гидравлическими маслами, исключая утечки и обеспечивая безопасность работы.

Технические характеристики

Такой размер и мощность подходят для нагрева средних по объему резервуаров с гидравлическим маслом, обеспечивая эффективный непрямой нагрев и долгосрочную эксплуатацию.

Принцип работы и применение

Сухие керамические ТЭНы работают по принципу косвенного нагрева: электрический ток проходит по нихромовой спирали, которая нагревает керамические изоляторы. Эти изоляторы передают тепло через колбу жидкости, в данном случае гидравлическому маслу. Такой способ нагрева исключает прямой контакт нагревателя с маслом, что увеличивает срок службы ТЭНа, снижает риск коррозии и образования нагара или накипи.

Особенности применения для гидравлического масла:

• Колба защищает нагревательный элемент от агрессивного воздействия масла.
• Приварное крепление обеспечивает надежность и исключает утечки.
• Косвенный нагрев помогает поддерживать оптимальную температуру масла, что критично для обеспечения вязкости и рабочих характеристик гидравлических систем.
• Возможна работа в диапазоне напряжений 380 В, типичном для промышленного электроснабжения.

Преимущества сухих керамических ТЭНов в таком применении

• Долговечность и надежность: отсутствие прямого контакта с нагреваемой средой значительно снижает коррозию и образование накипи, две основных причины выхода из строя традиционных «мокрых» ТЭНов.
• Устойчивость к высоким температурам: керамические материалы выдерживают до 800 °C, позволяя работать с маслами, требующими нагрева до высоких температур без риска разрушения нагревателя.
• Безопасность и герметичность: приварная колба обеспечивает полную герметизацию бака, предотвращая протечки масла и обеспечивая безопасность эксплуатации.
• Легкость замены и обслуживания: несмотря на приварной крепёж, замена ТЭНа возможна после отключения системы, при этом не требуется сливать масло из всего бака, если конструкция продумана с сервисными фланцами на колбе.
• Высокая тепловая эффективность: керамические элементы обладают хорошей теплоемкостью, что способствует равномерному и стабильному распределению тепла по поверхности нагревателя.

Особенности монтажа керамического сухого ТЭНа для нагрева гидравлического масла

1. Приварка колбы к баку: колба должна быть аккуратно и герметично приварена к боковой стенке бака, чтобы обеспечить надежное крепление и исключить утечки.
2. Электрическое подключение: ТЭН рассчитан на 380 В, поэтому требуется трехфазное подключение с соответствующими средствами защиты (автоматы, УЗО, терморегуляторы).
3. Контроль температуры: рекомендуется использовать датчики температуры и терморегуляторы для предотвращения перегрева масла, что продлит срок службы и повысит безопасность.
4. Выбор кабеля и сечение: для нагрузки около 2,2 кВт при 380 В ток будет примерно I = \frac{P}{U \times \sqrt{3}} = \frac{2200}{380 \times 1.732} \approx 3.3A, что не требует особого сечения, но кабель должен быть рассчитан на промышленное напряжение и выдерживать длительную нагрузку.

Рекомендации по эксплуатации

• Регулярный осмотр уплотнений: несмотря на высокую герметичность приваренной колбы, рекомендуется периодически контролировать состояние сварного шва и уплотнений.
• Избегать резких перепадов напряжения: в промышленном цикле для защиты ТЭНов следует обеспечить стабильное питание и использовать стабилизаторы или автоматические выключатели.
• Использование термостата: для автоматического поддержания температуры масла и защиты от перегрева.
• Профилактическая замена и проверка: керамические ТЭНы имеют длительный срок службы, но при интенсивной эксплуатации рекомендуется проводить плановую проверку электронагревателя.

Для более детального изучения особенностей монтажа и эксплуатации керамических ТЭНов, можно ознакомиться с дополнительными материалами, которые помогут в выборе и установке оборудования.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Дополнительные аспекты эксплуатации керамического сухого ТЭНа

При использовании керамического сухого ТЭНа мощностью около 2,2 кВт для нагрева гидравлического масла важно учитывать не только технические характеристики, но и ряд дополнительных факторов, которые могут повлиять на эффективность и безопасность работы устройства.

Мониторинг и управление температурой

Для обеспечения стабильной работы ТЭНа и предотвращения перегрева масла рекомендуется использовать современные системы контроля температуры. Это может включать в себя:

• Датчики температуры: Установка датчиков на поверхности колбы и в резервуаре с маслом позволяет отслеживать изменения температуры в реальном времени.
• Терморегуляторы: Автоматические терморегуляторы помогут поддерживать заданный температурный режим, что особенно важно для поддержания вязкости масла и его рабочих характеристик.

Энергетическая эффективность

Керамические ТЭНы обладают высокой тепловой эффективностью, что позволяет сократить затраты на электроэнергию. Для повышения энергетической эффективности можно рассмотреть:

• Изоляцию резервуара: Установка теплоизоляционных материалов на бак поможет минимизировать теплопотери.
• Оптимизацию режима работы: Настройка режимов работы ТЭНа в зависимости от времени суток или производственных циклов может значительно снизить потребление энергии.

Профилактика и техническое обслуживание

Регулярное техническое обслуживание является ключевым фактором для продления срока службы керамического ТЭНа. Рекомендуется:

• Проверка электрических соединений: Регулярно осматривать и проверять состояние всех электрических соединений на наличие коррозии или повреждений.
• Очистка колбы: Периодическая очистка колбы от возможных загрязнений, которые могут повлиять на теплоотдачу.
• Замена изношенных компонентов: В случае обнаружения повреждений или износа, необходимо незамедлительно заменять вышедшие из строя элементы.

Безопасность эксплуатации

Обеспечение безопасности при эксплуатации керамического сухого ТЭНа включает в себя:

• Установка защитных устройств: Использование автоматических выключателей и УЗО для защиты от короткого замыкания и перегрузок.
• Обучение персонала: Проведение инструктажей для сотрудников, работающих с оборудованием, о правилах безопасности и действиях в экстренных ситуациях.

Заключение

Керамический сухой ТЭН, используемый для нагрева гидравлического масла, представляет собой надежное и эффективное решение для промышленных нужд. Учитывая все аспекты эксплуатации, можно значительно повысить его производительность и срок службы, что в конечном итоге приведет к снижению затрат и повышению безопасности на производстве.

Для получения более детальной информации о специфике монтажа и эксплуатации керамических ТЭНов, а также о возможностях их применения в различных отраслях, рекомендуется обратиться к специализированным материалам и руководствам.
