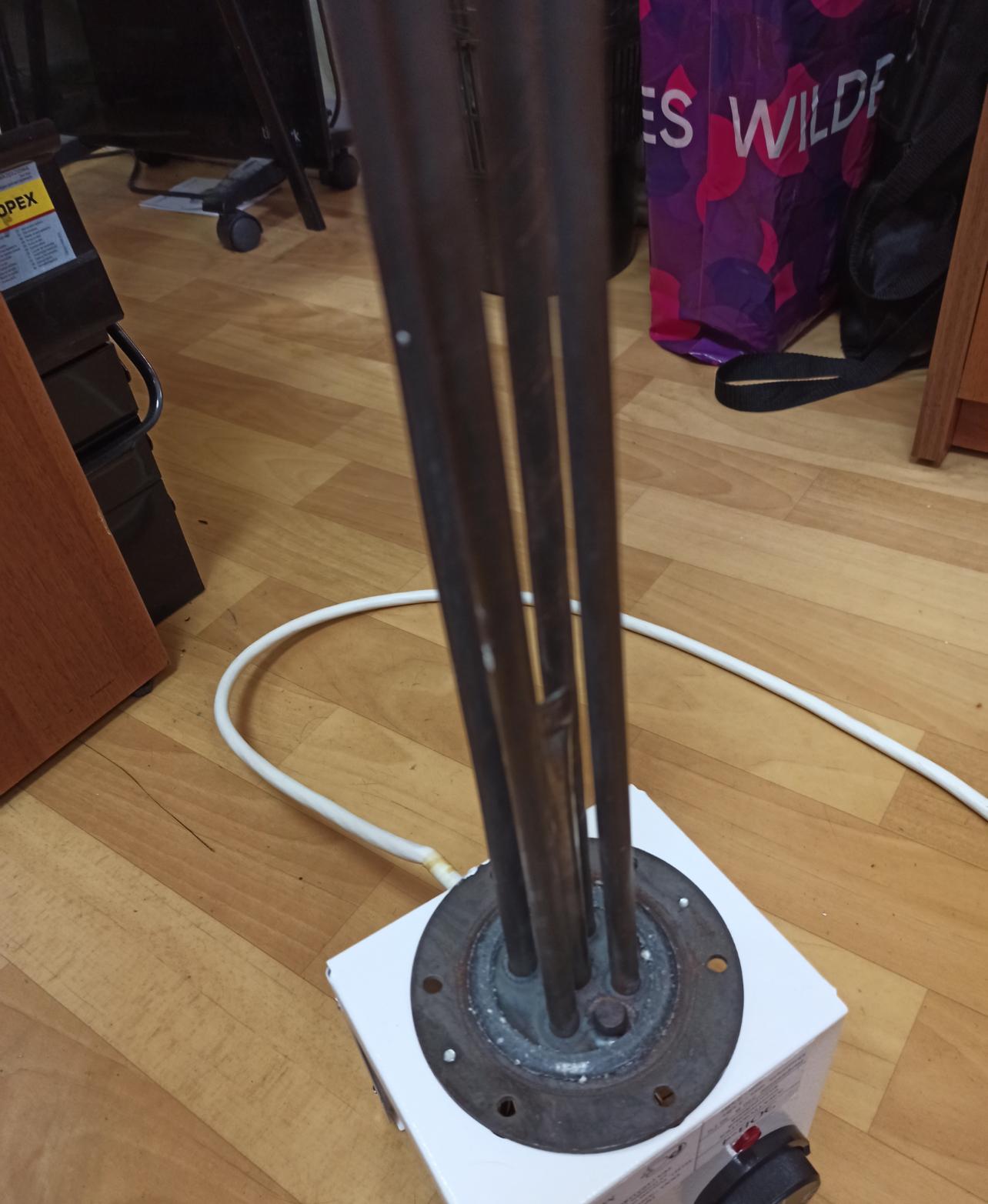

Тэн для электромотора ЭОВ. мощность  — макс 4 кВт, мин 2 кВт и макс 6 кВт мин 3 кВт Длина — 580 мм без фланца, с фланцами 585 мм Диаметр трубки ТЭН- 9,7 мм Материал — сталь

Стратегический выбор нагревательных элементов: Оптимизация ТЭНов для промышленных электрокотлов ЭОВ

Принятие решений о выборе и внедрении нагревательных элементов в промышленные системы отопления, особенно в электрические отопительные водонагреватели (ЭОВ), является критически важным для обеспечения операционной эффективности, надежности и контроля над совокупной стоимостью владения (TCO). Этот сегмент рынка B2B требует глубокого понимания технических характеристик ТЭНов (Трубчатых Электрических Нагревателей), их долгосрочного экономического эффекта и соответствия строгим стандартам безопасности и производительности.

Ключевые технические параметры и их бизнес-импликации

Эффективность любой системы отопления напрямую зависит от точности подбора и качества используемых нагревательных элементов. Для промышленных электрокотлов ЭОВ (Электрические Отопительные Водонагреватели), которые часто применяются для отопления больших объектов или в технологических процессах, критически важен детальный анализ следующих характеристик ТЭНов:

Мощность: Гибкость и энергоэффективность

Предлагаемые диапазоны мощности ТЭНов — от 2 до 4 кВт и от 3 до 6 кВт — предоставляют менеджерам по закупкам и инженерам гибкость в настройке тепловой мощности системы. Выбор оптимальной мощности ТЭНа напрямую влияет на:

• Скорость нагрева: Более высокая мощность обеспечивает быстрый выход на заданный температурный режим, что критично для производственных процессов с ограниченным временем цикла или для быстрого реагирования на изменения внешней температуры.
• Энергопотребление: Недооценка требуемой мощности может привести к постоянной работе системы на пределе, тогда как избыточная мощность может вызвать частые циклы включения/выключения, снижая КПД (Коэффициент Полезного Действия) и увеличивая износ оборудования. Оптимальный выбор позволяет избежать пиковых нагрузок и снизить операционные затраты.
• Масштабируемость: Наличие ТЭНов с разной мощностью в рамках одного котла позволяет ступенчато регулировать тепловую нагрузку, повышая энергоэффективность и адаптивность системы к переменным требованиям.

Длина и конфигурация: Интеграция и теплообмен

Специфические размеры, такие как длина 580 мм без фланца и 585 мм с фланцами, указывают на проектирование ТЭНов под конкретные модели котлов ЭОВ или унифицированные присоединительные размеры. Эти параметры важны для:

• Совместимости: Точное соответствие длины и типа крепления (фланцевое или резьбовое) обеспечивает беспроблемную установку и герметичность системы, минимизируя время простоя и затраты на монтаж.
• Эффективности теплопередачи: Правильная длина ТЭНа позволяет максимально эффективно использовать объем теплоносителя в котле, обеспечивая равномерный нагрев и предотвращая локальные перегревы или зоны недогрева. Фланцевое соединение, как правило, обеспечивает надежное крепление и удобство при обслуживании или замене.
• Снижения турбулентности: Оптимальная длина способствует ламинарному потоку теплоносителя вокруг нагревательного элемента, что улучшает теплоотдачу и снижает образование отложений.

Диаметр трубки: Плотность мощности и долговечность

Стандартный диаметр трубки 9,7 мм является ключевым параметром, влияющим на плотность мощности нагревательного элемента. Отклонения от оптимального диаметра могут привести к:

• Плотности теплового потока: Меньший диаметр при той же мощности означает более высокую удельную тепловую нагрузку на поверхность ТЭНа, что может ускорять образование накипи (при работе с водой) и сокращать срок службы. Больший диаметр снижает плотность, но требует большего объема для размещения. Оптимальный диаметр 9,7 мм, вероятно, является результатом инженерных расчетов для баланса между эффективностью и долговечностью в данном применении.
• Устойчивости к коррозии и накипи: Поверхность ТЭНа с определенным диаметром при заданном материале и плотности мощности определяет скорость образования отложений. Увеличение диаметра может несколько замедлить этот процесс, но снизит общую теплопередающую поверхность на единицу длины.

Материал: Коррозионная стойкость и срок службы

Выбор стали (углеродистая или нержавеющая) для оболочки ТЭНа — это стратегическое решение, которое напрямую влияет на долговечность, надежность и TCO системы:

• Углеродистая сталь: Более экономичный вариант, подходящий для систем, где теплоноситель неагрессивен (например, чистая вода или антифриз) и не требует высокой коррозионной стойкости. Однако она более подвержена коррозии и образованию накипи, что требует более частого обслуживания и может сократить срок службы.
• Нержавеющая сталь: Обеспечивает значительно более высокую коррозионную стойкость, особенно в условиях агрессивных теплоносителей, высоких температур или при работе с водой переменного качества. Выбор нержавеющей стали, хоть и повышает первоначальные инвестиции, окупается за счет увеличения срока службы ТЭНа, снижения затрат на обслуживание и минимизации рисков аварийных простоев. Это критично для предприятий, где непрерывность производственного процесса имеет первостепенное значение.

Принцип работы и конструктивные особенности ТЭНов

Понимание внутренней архитектуры ТЭНов имеет решающее значение для оценки их надежности и эффективности. Трубчатые нагреватели состоят из:

• Внутренней спирали из нихрома: Нихром (сплав никеля и хрома) обладает высоким электрическим сопротивлением и способностью выдерживать высокие температуры без деформации, обеспечивая стабильный нагрев.
• Изоляции: Между спиралью и металлической оболочкой находится слой диэлектрической изоляции, обычно из оксида магния (MgO). MgO обеспечивает высокую электрическую изоляцию и отличную теплопроводность, позволяя эффективно передавать тепло от спирали к оболочке, при этом предотвращая короткое замыкание.
• Металлической оболочки: Защищает внутренние элементы от механических повреждений и воздействия окружающей среды. Ее материал (углеродистая или нержавеющая сталь) определяется условиями эксплуатации.

Различают два основных типа ТЭНов по способу погружения в теплоноситель:

• «Мокрые» ТЭНы (погружные): Напрямую контактируют с теплоносителем. Они обычно дешевле в производстве, но более подвержены образованию накипи на своей поверхности при работе с жесткой водой. Накипь ухудшает теплопередачу, снижает эффективность и сокращает срок службы ТЭНа. Регулярная очистка или использование систем водоподготовки обязательны.
• «Сухие» ТЭНы: Размещаются в специальной колбе или защитном кожухе, который погружается в теплоноситель, не контактируя с ним напрямую. «Сухие» ТЭНы дороже, но значительно долговечнее, так как не подвержены коррозии и образованию накипи на своей рабочей поверхности. Это существенно снижает затраты на обслуживание и увеличивает MTBF (Среднее Время Наработки на Отказ). Они предпочтительны в системах, где требуется максимальная надежность и минимальное обслуживание.

Меры безопасности и соответствие стандартам

При использовании мощных промышленных ТЭНов в электрокотлах ЭОВ ключевое значение имеют электротехнические меры безопасности. Это не только вопрос соблюдения нормативов, но и прямое влияние на операционные риски, страховые премии и репутацию компании.

• Устройство Защитного Отключения (УЗО): Обязательно для предотвращения поражения электрическим током при утечке тока. УЗО мгновенно отключает подачу электроэнергии при обнаружении даже небольшой утечки, защищая персонал и оборудование.
• Заземление: Надежное заземление всех металлических частей оборудования предотвращает возникновение опасных напряжений на корпусе при пробое изоляции.
• Автоматические выключатели: Защита от перегрузок и коротких замыканий, предотвращающая повреждение оборудования и возгорания.
• Соответствие стандартам: Все используемые ТЭНы и электрокотлы должны соответствовать национальным и международным стандартам безопасности (например, ГОСТ, IEC), что подтверждается соответствующими сертификатами.
• Проектирование электропитания: Мощные ТЭНы требуют тщательно спроектированных систем электропитания с адекватным сечением кабелей, способным выдерживать требуемые токи без перегрева.

Ключевые понятия и терминология

• ТЭН (Трубчатый Электрический Нагреватель): Электрический нагревательный элемент, состоящий из металлической оболочки, внутри которой расположена спираль высокого сопротивления, изолированная от оболочки диэлектрическим материалом.
• ЭОВ (Электрический Отопительный Водонагреватель): Электрический котел, предназначенный для нагрева воды в системах отопления или горячего водоснабжения.
• УЗО (Устройство Защитного Отключения — Residual Current Device, RCD): Защитное устройство, автоматически отключающее подачу электроэнергии при обнаружении утечки тока на землю.
• Коррозионная стойкость: Способность материала сопротивляться химическому или электрохимическому разрушению под воздействием окружающей среды.
• Накипь: Отложения солей жесткости, образующиеся на нагревательных элементах при нагреве воды, содержащей минералы.
• Плотность теплового потока: Количество тепловой энергии, передаваемой через единицу площади поверхности нагревательного элемента в единицу времени (Вт/см²). Влияет на срок службы ТЭНа и скорость образования отложений.
• TCO (Total Cost of Ownership — Общая Стоимость Владения): Сумма всех прямых и косвенных затрат, связанных с владением и эксплуатацией актива на протяжении всего его жизненного цикла, включая покупку, установку, обслуживание, ремонт и утилизацию.
• ROI (Return on Investment — Возврат Инвестиций): Финансовый показатель, используемый для оценки эффективности инвестиций, выраженный в процентах или коэффициенте, отражающий прибыль относительно затрат.
• MTBF (Mean Time Between Failures — Среднее Время Наработки на Отказ): Среднее время, в течение которого компонент или система работает без сбоев. Важный показатель надежности.

Сравнительный анализ ТЭНов: Мокрые против Сухих для промышленных ЭОВ

Выбор между «мокрыми» и «сухими» ТЭНами является одним из ключевых стратегических решений, влияющих на операционные затраты и долговечность системы в целом. Ниже представлена сравнительная таблица с оценкой по бизнес-критериям.

Выбор оптимального ТЭНа — это лишь первый шаг на пути к созданию высокоэффективной и надежной системы отопления. Далее мы рассмотрим продвинутые практики, этапы внедрения, архитектурные решения и конкретные кейсы, которые позволят максимально раскрыть потенциал выбранных нагревательных элементов и обеспечить их бесперебойную работу в долгосрочной перспективе.

Продвинутая практика и внедрение: Стратегии интеграции и управления жизненным циклом ТЭНов

Переходя от выбора к реализации, критически важным становится не только установка ТЭНов, но и их интеграция в общую систему управления предприятием. Современный подход B2B-сегмента к промышленному отоплению подразумевает не просто закупку компонентов, а комплексное решение, охватывающее проектирование, автоматизацию, предиктивное обслуживание и постоянную оптимизацию. Это позволяет не только обеспечить стабильный тепловой режим, но и значительно повысить операционную гибкость и финансовую отдачу.

Архитектурные решения и системная интеграция

Эффективное применение ТЭНов в электрокотлах ЭОВ требует продуманной архитектуры системы, которая включает в себя не только сами нагревательные элементы, но и сопутствующую инфраструктуру. Стратегическое планирование на этом этапе напрямую влияет на масштабируемость, ремонтопригодность и общую отказоустойчивость.

• Модульная конструкция: Применение нескольких ТЭНов меньшей мощности вместо одного высокомощного элемента позволяет создать модульную систему. Это обеспечивает гибкость в управлении тепловой нагрузкой (ступенчатое включение), повышает надежность за счет резервирования (при отказе одного ТЭНа система продолжает работать) и упрощает обслуживание. При этом ТЭНы могут быть стандартизированы, что упрощает их закупку и хранение на складе.
• Интеграция с системами АСУ ТП: Подключение электрокотлов ЭОВ с ТЭНами к системам автоматизированного управления технологическими процессами (АСУ ТП), таким как PLC (Программируемый Логический Контроллер) и SCADA (Система диспетчерского управления и сбора данных), позволяет осуществлять точное регулирование температуры, мониторинг состояния каждого ТЭНа, регистрацию аварийных событий и дистанционное управление. Это минимизирует человеческий фактор, оптимизирует энергопотребление и позволяет оперативно реагировать на любые отклонения.
• Системы контроля качества теплоносителя: Вне зависимости от типа ТЭНов (мокрые или сухие), качество теплоносителя критически влияет на долговечность всей системы. Интеграция датчиков pH, жесткости воды, температуры и давления с АСУ ТП позволяет автоматизировать процесс водоподготовки (например, дозирование ингибиторов коррозии или реагентов для умягчения), предотвращая образование накипи и коррозии.
• Балансировка нагрузки: В системах с несколькими ТЭНами важно обеспечить равномерное распределение нагрузки между ними. Это предотвращает преждевременный износ отдельных элементов и продлевает общий срок службы комплекта. Интеллектуальные контроллеры могут чередовать работу ТЭНов или динамически распределять мощность в зависимости от их наработки и состояния.

Пошаговая реализация: Проектный подход к внедрению и управлению ТЭНами

Внедрение или модернизация систем отопления на базе электрокотлов ЭОВ с ТЭНами должно осуществляться по строгому проектному плану. Такой подход обеспечивает прозрачность, контроль над сроками и бюджетом, а также гарантирует достижение поставленных бизнес-целей.

1. Этап 1: Аудит существующих систем и анализ потребностей (0-2 недели)
   • Роли: CTO (Технический директор), Руководитель отдела эксплуатации, PMM (Продукт-менеджер по оборудованию).
   • Действия: Оценка текущего состояния системы отопления, анализ тепловых нагрузок, изучение качества теплоносителя, определение узких мест, расчет требуемой тепловой мощности. Сбор данных по отказам, затратам на обслуживание и энергопотреблению.
   • Артефакты: Отчет об аудите, спецификация требований к новой системе, технико-экономическое обоснование (ТЭО) с расчетом потенциального ROI и TCO.
   • Метрики успеха: Точность определения тепловой нагрузки (±5%), полнота сбора данных об отказах (100%).
2. Этап 2: Проектирование и подбор оборудования (2-4 недели)
   • Роли: Главный инженер, Инженер-проектировщик, Специалист по закупкам.
   • Действия: Разработка проектной документации, выбор типа ТЭНов (мокрые/сухие), их мощности, количества, материала и длины (с учетом 580/585 мм и 9.7 мм), выбор сопутствующего оборудования (контроллеры, УЗО, датчики). Проработка архитектуры системы и интеграции с АСУ ТП.
   • Артефакты: Проектная документация, спецификации оборудования, коммерческие предложения от поставщиков, сметы.
   • Метрики успеха: Соответствие выбранного оборудования ТЗ (100%), оптимизация стоимости закупки (экономия до 10-15%).
3. Этап 3: Закупка, монтаж и пусконаладка (4-8 недель)
   • Роли: Специалист по закупкам, Монтажная бригада, Инженер по безопасности.
   • Действия: Закупка ТЭНов и комплектующих, монтаж электрокотлов и ТЭНов, подключение к электрической сети, заземление, установка УЗО. Проведение гидравлических испытаний, заполнение системы теплоносителем, пусконаладочные работы, тестирование всех режимов работы.
   • Артефакты: Акты приемки-передачи оборудования, протоколы испытаний, акты выполненных работ, инструкция по эксплуатации.
   • Метрики успеха: Соблюдение сроков монтажа (±5%), успешное прохождение всех тестов (100%), отсутствие аварийных ситуаций.
4. Этап 4: Эксплуатация и мониторинг (Постоянно)
   • Роли: Операционный персонал, Отдел технического обслуживания.
   • Действия: Ежедневный контроль параметров системы (температура, давление, потребляемая мощность), плановое техническое обслуживание (проверка УЗО, контактов, состояния ТЭНов), мониторинг данных через SCADA. Предиктивный анализ на основе собираемых данных для прогнозирования потенциальных отказов.
   • Артефакты: Журналы эксплуатации, данные мониторинга, отчеты о ТО.
   • Метрики успеха: Уровень готовности оборудования (uptime > 99%), MTBF, соблюдение графика ТО (100%), своевременное выявление аномалий.
5. Этап 5: Оптимизация и плановая замена (Ежегодно/по необходимости)
   • Роли: Руководитель отдела эксплуатации, Инженер-технолог, Специалист по закупкам.
   • Действия: Анализ эффективности работы системы за период, оценка TCO, расчет ROI инвестиций. Планирование закупок ТЭНов для плановой замены или модернизации, внедрение улучшений (например, переход на ТЭНы из другого материала или с измененной мощностью на основе опыта эксплуатации).
   • Артефакты: Аналитический отчет по эксплуатации, план замены/модернизации, обновленный ТЭО.
   • Метрики успеха: Снижение OPEX (5-10% ежегодно), увеличение MTBF (10-15%), достижение плановых показателей ROI.

Чек-лист для контроля качества внедрения и эксплуатации ТЭНов:

• ✓ Проверена ли совместимость выбранных ТЭНов с конструкцией электрокотла ЭОВ (длина, тип фланца, диаметр)?
• ✓ Соответствует ли материал ТЭНа (углеродистая/нержавеющая сталь) составу теплоносителя и условиям эксплуатации?
• ✓ Осуществлен ли расчет плотности теплового потока для выбранного диаметра трубки (9.7 мм) и мощности?
• ✓ Включены ли в проект обязательные меры безопасности: УЗО, заземление, автоматические выключатели?
• ✓ Разработан ли регламент планового обслуживания ТЭНов (очистка, диагностика, проверка контактов)?
• ✓ Интегрирована ли система контроля параметров теплоносителя (температура, давление, pH, жесткость)?
• ✓ Внедрена ли система мониторинга и управления (SCADA/PLC) для каждого ТЭНа?
• ✓ Обучен ли персонал работе с новой системой и процедурам безопасной эксплуатации?
• ✓ Поддерживается ли на складе резервный запас наиболее критичных ТЭНов?
• ✓ Проводится ли периодический анализ TCO и ROI для оценки эффективности системы?

Кейсы применения и оптимизации

Рассмотрим несколько типовых сценариев, демонстрирующих стратегический подход к выбору и управлению ТЭНами для электрокотлов ЭОВ.

Кейс 1: Малое предприятие (SMB) – Оптимизация затрат на обслуживание

Контекст: Небольшое производственное помещение площадью 500 м², обогреваемое электрокотлом ЭОВ с общей мощностью 12 кВт. Бюджет ограничен, но простои критичны для непрерывности производства. Используется вода из городского водопровода средней жесткости.

Выбор ТЭНов: Вместо четырех «мокрых» ТЭНов по 3 кВт (склонных к накипи), предприятие инвестировало в четыре «сухих» ТЭНа мощностью 3 кВт из нержавеющей стали. Первоначальные инвестиции оказались на 30% выше.

Эффект:

• Снижение OPEX: За первые 3 года эксплуатации, предприятие сэкономило до 40% на обслуживании, полностью исключив затраты на регулярную очистку ТЭНов от накипи и значительно сократив расходы на водоподготовку.
• Увеличение MTBF: Срок службы ТЭНов увеличился в среднем с 1.5 до 4 лет, что привело к снижению частоты замен и связанных с этим простоев.
• ROI: Дополнительные инвестиции окупились за 2.5 года за счет экономии на обслуживании, снижения энергопотребления (стабильный КПД) и минимизации рисков простоев.

Кейс 2: Крупное промышленное предприятие (Enterprise) – Надежность и автоматизация

Контекст: Металлургический завод, использующий электрокотлы ЭОВ для поддержания температуры в технологических емкостях. Отказ системы отопления ведет к остановке линии и многомиллионным убыткам. Общая мощность системы — 100 кВт, распределенная между несколькими котлами. Требуется максимальная отказоустойчивость и возможность предиктивного обслуживания.

Выбор ТЭНов: Использование ТЭНов с длиной 585 мм (фланцевое крепление для быстрой замены) и диаметром 9.7 мм, изготовленных из высококачественной нержавеющей стали (специализированные сплавы для агрессивных сред). Все ТЭНы «сухого» типа. Система полностью интегрирована в SCADA завода с модульной архитектурой и балансировкой нагрузки.

Эффект:

• Повышение отказоустойчивости: Благодаря модульной системе и предиктивному анализу на основе данных SCADA, плановые замены ТЭНов проводятся до наступления критического отказа. Это обеспечило 99.9% uptime системы отопления.
• Оптимизация запасов: Анализ данных о наработке каждого ТЭНа позволил оптимизировать складской запас до 15% от общего количества, обеспечивая своевременную замену без избыточных вложений.
• Снижение TCO: Несмотря на высокие первоначальные инвестиции в автоматизацию и более дорогие ТЭНы, совокупная стоимость владения снизилась на 20% за 5 лет за счет исключения аварийных простоев и минимизации ручного труда по обслуживанию.

Кейс 3: Предприятие с регулируемой средой (Regulated Industry) – Фармацевтика/Пищевая промышленность

Контекст: Фармацевтический завод, где электрокотлы ЭОВ используются для поддержания стерильных условий и контроля температуры в производственных помещениях. Требуется соответствие строгим санитарным нормам, абсолютная надежность и отсутствие риска загрязнения.

Выбор ТЭНов: Исключительно «сухие» ТЭНы, размещенные в колбах из пищевой нержавеющей стали (например, AISI 316L), обеспечивающие полное отсутствие контакта нагревательного элемента с технологическим теплоносителем. Мощность и длина ТЭНов точно соответствуют требованиям каждого котла, с возможностью тонкой настройки. Обязательна сертификация материалов и компонентов.

Эффект:

• Соответствие регуляторным требованиям: Использование сертифицированных материалов и «сухого» типа ТЭНов полностью исключает риск контакта электронагревательного элемента с теплоносителем, предотвращая любое потенциальное загрязнение или изменение химического состава, что критично для GMP (Good Manufacturing Practice) стандартов.
• Высокая степень гигиеничности: Простота очистки внешней поверхности защитных колб и отсутствие прямого контакта с нагревательным элементом значительно повышает общую гигиеничность системы.
• Минимизация рисков: Снижение рисков производственных сбоев, связанных с качеством нагрева, и избежание потенциальных штрафов или отзывов продукции, что является ключевым для предприятий в регулируемых отраслях.
