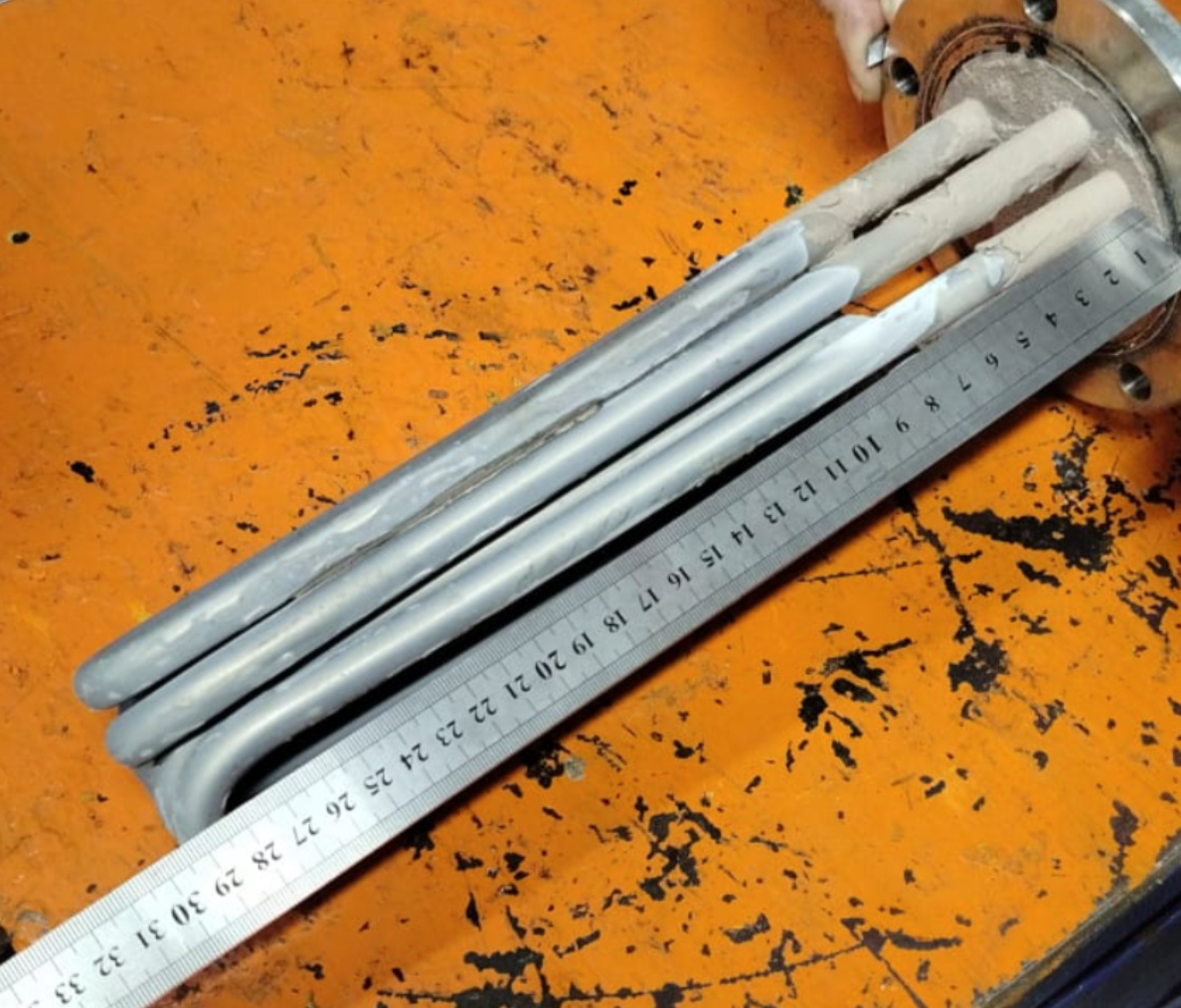

Тэн для электрического парогенератора. мощностью 72 кВт (380 В), в нём установлено 4 ТЭНа по 18 кВт каждый

Электрический парогенератор мощностью 72 кВт (380 В): стратегический выбор и технические аспекты конструкции с четырьмя ТЭНами по 18 кВт

В современных промышленных и коммерческих условиях, где стабильность производственных процессов и энергоэффективность являются ключевыми факторами, выбор систем парогенерации приобретает стратегическое значение. Электрический парогенератор мощностью 72 кВт, использующий четыре трубчатых электронагревателя (ТЭНа) по 18 кВт каждый, представляет собой решение, оптимизированное для обеспечения высокой надежности, гибкости управления нагрузкой и увеличенного срока службы. Такая конфигурация адресована лицам, принимающим решения (ЛПР), инженерам-технологам и руководителям производственных отделов, которые стремятся минимизировать операционные риски и оптимизировать совокупную стоимость владения (TCO).

Основные характеристики оборудования и преимущества модульной конфигурации

Конструкция с четырьмя независимыми ТЭНами по 18 кВт, суммарно обеспечивающими 72 кВт мощности, является не просто инженерным решением, но и стратегическим активом. Распределение нагрузки между несколькими элементами существенно повышает надежность системы: в случае отказа одного из ТЭНов, остальные продолжают функционировать, поддерживая частичную работоспособность парогенератора. Это критически важно для непрерывных производственных циклов, где остановка оборудования влечет за собой значительные финансовые потери. Коэффициент резервирования составляет 25% на каждый элемент, что обеспечивает высокий уровень отказоустойчивости.

Напряжение питания и номинальный ток: Каждый из четырех ТЭНов рассчитан на трехфазное питание 380 В. Суммарный номинальный ток генератора при полной нагрузке составляет порядка 100-110 А. Это позволяет точно рассчитать параметры электросети и защитного оборудования (автоматические выключатели, кабели), обеспечивая безопасность и соответствие нормативным требованиям. Для каждого отдельного ТЭНа мощностью 18 кВт потребляемый ток находится в диапазоне 25-30 А, что упрощает диагностику и замену отдельных элементов.

Энергоэффективность и управление нагрузкой: Модульная система позволяет реализовать ступенчатое регулирование мощности. Это означает, что парогенератор может работать не только на полную мощность, но и на 18 кВт, 36 кВт или 54 кВт, активируя необходимое количество ТЭНов. Такой подход минимизирует пиковые нагрузки на электросеть и позволяет точно подстраивать паропроизводительность под текущие потребности, сокращая потребление электроэнергии в периоды сниженной потребности в паре. Это напрямую влияет на операционные расходы и окупаемость инвестиций.

Ключевые понятия и терминология

• ТЭН (Трубчатый Электронагреватель): Устройство, преобразующее электрическую энергию в тепловую путем нагрева металлической оболочки, внутри которой находится резистивная спираль. В парогенераторах ТЭНы погружаются непосредственно в воду.
• Электрический парогенератор: Установка, генерирующая насыщенный пар путем нагрева воды электрическими ТЭНами. Отличается высокой экологичностью и отсутствием необходимости в топливохранилище.
• 3-фазное питание (380 В): Стандартный тип подключения мощного промышленного оборудования к электросети, обеспечивающий более равномерное распределение нагрузки и эффективную передачу энергии по сравнению с однофазными системами.
• Номинальный ток: Величина электрического тока, на которую рассчитано оборудование при нормальных условиях эксплуатации. Превышение номинального тока может привести к перегреву и выходу из строя компонентов.
• Бар (bar): Единица измерения давления. В контексте парогенераторов указывает максимальное рабочее давление, которое может выдерживать система.
• pH (показатель кислотности/щелочности): Шкала, используемая для определения кислотности или щелочности водного раствора. Для оптимальной работы и долговечности ТЭНов, особенно титановых, необходимо поддерживать определенный диапазон pH воды.
• Каскадное подключение: Способ подключения нескольких нагревательных элементов, при котором они активируются или деактивируются последовательно или группами, обеспечивая ступенчатое регулирование мощности.
• TCO (Total Cost of Ownership — совокупная стоимость владения): Комплексный показатель, включающий не только первоначальные инвестиции в оборудование, но и все последующие расходы на эксплуатацию, обслуживание, ремонт, энергопотребление и утилизацию в течение всего срока службы.
• Паропроизводительность: Количество пара (в кг/час), которое может генерировать парогенератор за единицу времени. Для 72 кВт системы обычно составляет около 85 кг/час при атмосферном давлении.

Конструкция и материалы ТЭНов: выбор для долговечности и эффективности

Материал нагревательных элементов является одним из наиболее критичных аспектов, влияющих на TCO и надежность парогенератора. В данном случае, использование титана или титановых сплавов для изготовления ТЭНов — это стратегическое решение, продиктованное необходимостью обеспечения высокой стойкости к агрессивным средам. Титан демонстрирует исключительную коррозионную стойкость в условиях высоких температур и агрессивного воздействия воды и пара, включая те среды, где присутствует хлор или другие химические примеси (в допустимых пределах pH 7,2-7,6). Это особенно важно для парогенераторов, используемых в пищевой, фармацевтической промышленности, а также для систем водоподготовки и бассейнов, где требуется пар высокой чистоты или длительный срок службы в химически активных средах.

Тип нагревательных элементов и монтаж: ТЭНы имеют трубчатую форму, что обеспечивает максимальную площадь теплообмена при компактных размерах. Монтаж осуществляется через фланцевые крепления, что гарантирует надежную герметизацию и простоту обслуживания. Фланцы с большим количеством отверстий (например, 10 отверстий) обеспечивают равномерное распределение прижимной силы, предотвращая протечки и упрощая процесс установки/демонтажа. Погружной тип установки ТЭНов позволяет достигать высокой эффективности нагрева, так как тепло передается непосредственно воде, минимизируя потери энергии.

Технические параметры и экономическая эффективность эксплуатации

Оптимизация параметров эксплуатации напрямую влияет на TCO и стабильность работы парогенератора. Важно учитывать не только первоначальные затраты, но и стоимость эксплуатации на протяжении всего жизненного цикла оборудования.

Сравнительная таблица: Подходы к выбору материалов ТЭНов для B2B

Выбор материала ТЭНа оказывает прямое влияние на операционные расходы, частоту обслуживания и долговечность оборудования. Для B2B-заказчиков это ключевой фактор при оценке TCO.

Анализ TCO показывает, что для парогенератора мощностью 72 кВт, используемого в промышленных условиях, инвестиции в титановые ТЭНы, несмотря на их высокую первоначальную стоимость, оправданы за счет значительно увеличенного срока службы, снижения частоты простоев на обслуживание и ремонт, а также устойчивости к агрессивным средам. Это обеспечивает предсказуемость операционных расходов и надежность производственного процесса.

Понимание фундаментальных технических характеристик и обоснованности выбора материалов – это лишь первый шаг. Для эффективной эксплуатации и максимизации отдачи от инвестиций требуется глубокое погружение в практические аспекты внедрения, управления и поддержки таких систем. Далее мы рассмотрим продвинутые стратегии реализации, интеграции и оптимизации работы электрических парогенераторов высокой мощности.

Продвинутая практика и внедрение электрических парогенераторов 72 кВт: от архитектуры до контроля качества

После оценки базовых параметров и обоснования выбора компонентов, следующим критическим этапом для B2B-клиентов становится стратегическое планирование внедрения и эксплуатации парогенератора мощностью 72 кВт. Этот раздел углубляется в архитектуру системы, процессы интеграции, управление жизненным циклом и методы обеспечения эксплуатационной надежности, избегая повторения технических характеристик, уже рассмотренных в первой части.

Архитектура системы и интеграция с производственными процессами

Интеграция электрического парогенератора мощностью 72 кВт в существующую или новую производственную инфраструктуру требует комплексного подхода. Современные модели оснащены продвинутыми системами управления, включающими цифровые таймеры, высокоточные термостаты, датчики потока воды и многоуровневые реле защиты от перегрева и избыточного давления. Эти системы должны быть интегрированы с централизованными системами диспетчерского управления, такими как SCADA (Supervisory Control and Data Acquisition) или MES (Manufacturing Execution System), для обеспечения:

• Централизованного мониторинга: Отслеживание параметров работы (температура, давление, уровень воды, энергопотребление, статус ТЭНов) в реальном времени.
• Автоматизированного управления: Дистанционное включение/выключение, изменение режимов работы, регулирование паропроизводительности в зависимости от технологической потребности.
• Превентивного обслуживания: Сбор данных для аналитики и прогнозирования потенциальных отказов, планирование технического обслуживания на основе фактической наработки или состояния.
• Энергетического менеджмента: Оптимизация потребления электроэнергии за счет интеллектуального управления нагрузкой и интеграции с системами управления энергопотреблением предприятия.

Водоподготовка: Качество питательной воды является фундаментальным фактором долговечности и эффективности парогенератора. Для систем с титановыми ТЭНами, несмотря на их высокую коррозионную стойкость, требуется система водоподготовки, контролирующая уровень pH (рекомендованный диапазон 7,2-7,6), содержание свободного и связанного хлора, жесткость и наличие механических примесей. Интеграция систем обратного осмоса, умягчения и деаэрации воды позволяет предотвратить образование накипи, коррозию и снижение теплообменной эффективности, что напрямую конвертируется в экономию энергии и снижение затрат на обслуживание.

Пошаговая реализация проекта внедрения парогенератора

Проект по внедрению парогенератора мощностью 72 кВт можно разделить на несколько ключевых этапов, каждый из которых имеет свои роли, артефакты и метрики контроля качества:

1. Этап 1: Оценка и проектирование (1-2 месяца)
   • Цель: Определение точных требований, разработка концепции и рабочего проекта.
   • Роли: Инженер-проектировщик, главный энергетик, технолог, руководитель проекта.
   • Артефакты: Техническое задание, расчеты паропотребления, схема обвязки, электросхемы, обоснование инвестиций (БИ), ROI (Return on Investment) расчеты.
   • Контроль качества: Согласование ТЗ со всеми стейкхолдерами, верификация расчетов, оценка рисков.
   • Метрики: Полнота соответствия ТЗ, точность расчетов ROI (ожидаемый срок окупаемости для 72 кВт системы с титановыми ТЭНами при оптимальной загрузке может составлять от 1 до 3 лет за счет энергоэффективности и снижения затрат на обслуживание по сравнению с устаревшими аналогами).
2. Этап 2: Закупка и производство (2-4 месяца)
   • Цель: Выбор поставщика, заказ оборудования и компонентов.
   • Роли: Отдел закупок, руководитель проекта, инженер по качеству.
   • Артефакты: Договоры поставки, технические спецификации на оборудование, графики производства.
   • Контроль качества: Фабричные приемочные испытания (FAT — Factory Acceptance Test) оборудования, проверка сертификатов соответствия.
   • Метрики: Сроки поставки, соответствие спецификациям, результаты FAT.
3. Этап 3: Монтаж и пусконаладка (1-2 месяца)
   • Цель: Установка оборудования, подключение к коммуникациям, ввод в эксплуатацию.
   • Роли: Монтажная бригада, инженеры-наладчики, инженеры КИПиА.
   • Артефакты: Акты монтажных работ, протоколы пусконаладочных работ, инструкции по эксплуатации.
   • Контроль качества: Приемочные испытания на месте (SAT — Site Acceptance Test), проверка герметичности, электрических подключений, функциональности систем автоматики.
   • Метрики: Отсутствие дефектов монтажа, соответствие проектным параметрам, безопасность эксплуатации.
4. Этап 4: Обучение персонала и опытная эксплуатация (0.5-1 месяц)
   • Цель: Передача знаний операторам и специалистам по обслуживанию, выявление и устранение мелких недочетов.
   • Роли: Инженеры-наладчики, операторы, специалисты по обслуживанию.
   • Артефакты: Программы обучения, журналы инструктажей, отчеты об опытной эксплуатации.
   • Контроль качества: Проверка знаний персонала, мониторинг стабильности работы в различных режимах.
   • Метрики: Уровень квалификации персонала, отсутствие сбоев в тестовых режимах.

Кейсы/паттерны использования парогенератора 72 кВт в B2B-сегменте

Рассмотрим несколько сценариев применения, демонстрирующих гибкость и эффективность парогенератора 72 кВт.

1. Кейс: Предприятие пищевой промышленности (производство хлебобулочных изделий)
   • Задача: Обеспечение стабильного пара для расстойки теста, мойки оборудования и санитарной обработки. Требуется высокая надежность и качество пара.
   • Решение: Установка парогенератора 72 кВт с титановыми ТЭНами и интегрированной системой водоподготовки. Модульная конструкция обеспечивает резервирование: в случае планового обслуживания или отказа одного ТЭНа, процесс не останавливается полностью. Автоматизированное управление позволяет регулировать подачу пара в зависимости от графика производства, снижая потребление электроэнергии в «окна» между партиями.
   • Экономический эффект: Снижение простоев на 15% за счет резервирования, экономия на водоподготовке и реагентах на 10% благодаря долговечности титановых ТЭНов, снижение операционных расходов на электроэнергию до 7% за счет точного регулирования мощности.
2. Кейс: Медицинский центр (стерилизация инструментов и белья)
   • Задача: Подача высококачественного, чистого пара для автоклавов и стерилизаторов. Критически важна бесперебойная работа и соответствие строгим санитарным нормам.
   • Решение: Электрический парогенератор 72 кВт с титановыми нагревательными элементами, способными работать с деминерализованной водой, исключая риск загрязнения пара металлическими частицами. Система оснащена двойным контуром безопасности и интегрирована с центральной системой мониторинга для автоматической регистрации всех параметров стерилизации.
   • Экономический эффект: Гарантия соответствия регуляторным требованиям (например, ISO 13485), минимизация рисков заражения, увеличение срока службы стерилизационного оборудования за счет использования чистого пара, сокращение затрат на обслуживание парогенератора на 20% благодаря титановым ТЭНам и качественной водоподготовке.
3. Кейс: Мини-ТЭЦ или котельная (дополнительный источник пара)
   • Задача: Обеспечение пиковых нагрузок или резервирование основного оборудования в городских котельных или небольших промышленных ТЭЦ.
   • Решение: Внедрение электрического парогенератора 72 кВт как быстроразвертываемого и экологически чистого источника пара. Благодаря каскадному подключению, он может оперативно включаться в работу при возрастании потребности или выходе из строя газовых/твердотопливных котлов.
   • Экономический эффект: Повышение надежности теплоснабжения на 25%, сокращение времени реагирования на пиковые нагрузки до 5 минут, снижение эмиссии вредных веществ в атмосферу (по сравнению с традиционными котлами) и гибкость в управлении энергопотреблением.

Чек-лист готовности к эксплуатации и оптимизации

Для обеспечения максимальной эффективности и долговечности парогенератора, руководителям и техническим специалистам рекомендуется использовать следующий чек-лист:

1. Водоподготовка:
   • Проверена ли система водоподготовки на соответствие требованиям ТЭНов (pH, жесткость, хлор)?
   • Регулярно ли проводится анализ качества питательной воды?
   • Установлены ли фильтры механической очистки?
2. Электроподключение:
   • Соответствует ли сечение кабелей и номиналы защитных аппаратов суммарному току 100-110 А?
   • Обеспечена ли надежная система заземления?
   • Регулярно ли проверяются контакты на нагрев и окисление?
3. Система управления и безопасности:
   • Проверена ли работоспособность всех датчиков (давления, температуры, уровня воды, потока)?
   • Осуществляется ли тестирование реле защиты от перегрева и избыточного давления?
   • Интегрирован ли парогенератор с централизованной системой мониторинга и диспетчеризации?
   • Настроено ли ступенчатое регулирование мощности для оптимизации энергопотребления?
4. Эксплуатация и обслуживание:
   • Проводится ли регулярная очистка парогенератора от накипи и отложений?
   • Контролируется ли состояние уплотнений и фланцевых соединений?
   • Прошел ли персонал необходимое обучение и инструктажи по безопасности?
   • Используется ли график планово-предупредительного ремонта (ППР) для ТЭНов и других компонентов?
5. Теплоизоляция:
   • Обеспечена ли адекватная теплоизоляция корпуса парогенератора и паропроводов для минимизации теплопотерь?
