1. Общие сведения о ТЭНах для электрических котлов

ТЭНы (трубчатые электронагреватели) — это наиболее распространённый тип нагревательных элементов для отопительных котлов различного назначения. Их конструкция включает металлическую трубку с нагревательной спиралью внутри, изолированной с помощью керамики и заполненной порошкообразным диэлектриком для теплопередачи.

Основные характеристики ТЭНов для котлов:

• Мощность: варьируется от единиц до десятков киловатт, для бытовых котлов чаще 3,5-4 кВт, промышленных — 10 кВт и выше.
• Напряжение: бытовые модели часто используют 220 В, промышленные и мощные ТЭНы — 380 В и выше.
• Длина: стандартные длины могут достигать 6 метров, при этом по вашему запросу длина 1450 мм — часто встречающийся размер для средних и мощных нагревателей.
• Диаметр: типично 8-18 мм; диаметр влияет на тепловую эффективность и долговечность.

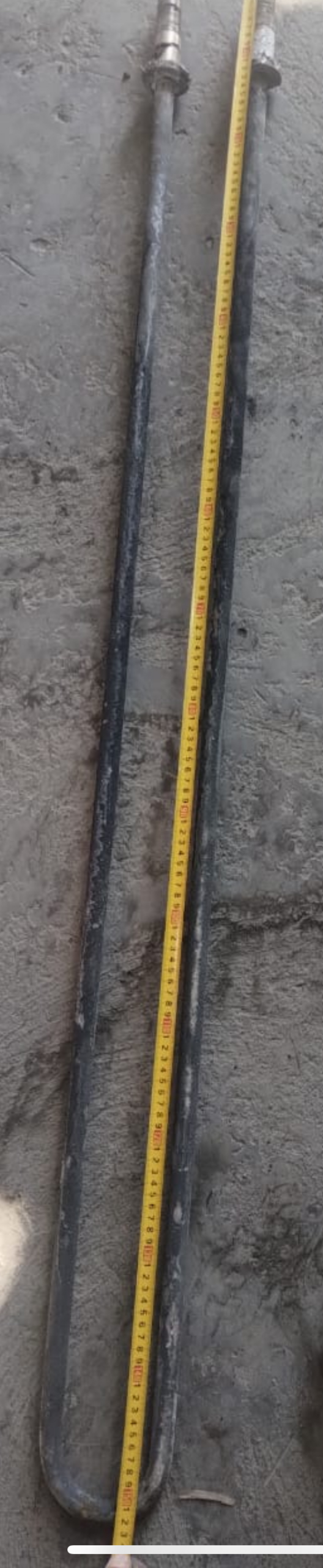

2. Конкретно про ТЭН мощностью 10 кВт, 380В, длиной ~1450 мм

Мощность 10 кВт и напряжение 380 В — типичные параметры для электрокотлов средней и большей мощности, которые питаются от трёхфазной сети для более высокой производительности и уменьшения токовой нагрузки на фазу.

Длина около 1450 мм — позволяет размещать ТЭН в бойлере с некоторым запасом, обеспечивая эффективный нагрев теплоносителя. Длина влияет на площадь теплообмена и скорость нагрева.

Встречаются аналоги на 12 кВт, 380 В, с диаметром подключения 2 1/2 дюйма. Такие ТЭНы изготавливаются с высокопрочной нержавеющей стали, обеспечивающей долговечность и устойчивость к коррозии.

3. Варианты исполнения ТЭНов для электрокотлов

• Трубчатые ТЭНы: стандартные нагревательные элементы, которые могут иметь гладкую или оребрённую поверхность. Оребрение повышает площадь теплообмена и ускоряет прогрев жидкости, но чаще используется в котлах без водяной рубашки.
• Блочные ТЭНы: состоят из нескольких трубчатых элементов, смонтированных на одном фланце, что позволяет достичь общей мощности более 10 кВт и снижает время нагрева. Часто используются в крупных промышленных котлах.
• Патронные ТЭНы: конструктивно схожи с трубчатыми, но один конец свободный, что позволяет применять их в специфических узлах нагрева.

Для мощности около 10 кВт чаще применяют либо одиночный мощный трубчатый ТЭН, либо блочный из нескольких элементов с суммарной мощностью 10 кВт и более.

4. Материалы и качество

• Корпус ТЭНа обычно изготавливают из нержавеющей или углеродистой стали; нержавейка предпочтительнее для длительной эксплуатации и противодействия накипи и коррозии.
• Высококачественные ТЭНы отличаются подгонкой размеров, качеством пайки спирали, стабильностью параметров и долговечностью.
• Рекомендуется использование ТЭНов с надёжным фланцем (чаще G2 1/2″), гарантирующим герметичность при монтаже.

5. Подключение и монтаж

• Рабочее напряжение 380 В требует трёхфазного подключения с обустройством отдельной линии и защитой (УЗО, автоматические выключатели).
• Монтаж предусматривает герметичное уплотнение с помощью резиновых или паронитовых прокладок.
• Корпус котла должен быть надёжно заземлён для безопасности.
• При замене ТЭНа необходимо отключить питание и убедиться в отсутствии напряжения на контактах, так как ремонт или осмотр нагревателя под напряжением запрещён.

6. Обслуживание и эксплуатация

• Для продления срока службы ТЭНов необходимо регулярно очищать их от накипи и загрязнений, особенно в жёсткой воде.
• Следить за состоянием изоляции и креплений элементов.
• Периодически проверять надежность электрических контактов.
• Гарантийный срок эксплуатации у большинства производителей — около 1 года при соблюдении условий эксплуатации.

7. Примеры популярных моделей и их параметры

8. Рекомендации по выбору

• Выбирать ТЭН с мощностью, соответствующей расчетным характеристикам котла, лучше с небольшим запасом.
• Обращать внимание на качество материалов, тип крепления и длину.
• Для 380 В предпочтительнее трехфазные ТЭНы с высокой механической и электрической прочностью.
• Для крупных котлов лучше выбирать блочные ТЭНы — они обеспечивают более быстрый и равномерный нагрев.
• Лучше выбирать модели с антикоррозийным покрытием и гарантийным сроком не менее 1 года.

Данная информация предоставляет полное представление о ТЭНах для электрических котлов с параметрами 10 кВт, 380 В, 1450 мм длиной, включая технические характеристики, конструкции, материалы, монтажные нюансы и советы по выбору и эксплуатации. Далее рассмотрим более детально аспекты, связанные с установкой и обслуживанием ТЭНов.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

9. Установка ТЭНов в электрические котлы

Установка ТЭНов в электрические котлы — это важный этап, который требует внимательности и соблюдения всех норм безопасности. Правильный монтаж обеспечивает не только эффективность работы устройства, но и его долговечность.

9.1 Подготовка к установке

Перед началом установки необходимо подготовить все необходимые инструменты и материалы:

• ТЭН с необходимыми параметрами (мощность, длина, диаметр).
• Прокладки для герметизации (резиновые или паронитовые).
• Инструменты для монтажа (ключи, отвертки и др.).
• Средства для проверки электрических соединений.

9.2 Процесс установки

Установка ТЭНа включает следующие шаги:

1. Отключение питания: Перед началом работ необходимо отключить электричество и убедиться в отсутствии напряжения на контактах.
2. Подготовка места установки: Очистите место установки от загрязнений и старых прокладок.
3. Установка ТЭНа: Вставьте ТЭН в соответствующее отверстие котла, убедившись, что он правильно расположен и не имеет перекосов.
4. Герметизация: Установите прокладку и закрутите фланец, обеспечивая герметичность соединения.
5. Подключение: Подключите электрические провода, следуя схеме подключения, и проверьте надежность соединений.

9.3 Проверка работоспособности

После завершения установки необходимо провести проверку работоспособности ТЭНа:

• Включите питание и проверьте наличие напряжения на контактах.
• Запустите котел и следите за его работой в течение первых 30 минут, обращая внимание на возможные утечки и шумы.
• Убедитесь, что ТЭН нагревается равномерно и без перегрева.

10. Проблемы и их решение

Несмотря на высокое качество ТЭНов, могут возникать различные проблемы в процессе эксплуатации. Рассмотрим наиболее распространенные:

10.1 Перегрев ТЭНа

Перегрев может быть вызван:

• Неправильным подключением к электросети.
• Засорением теплообменника или недостатком теплоносителя.
• Неисправностью термостата.

Решение: Проверьте подключение, очистите систему и замените неисправные компоненты.

10.2 Утечки воды

Утечки могут происходить из-за:

• Неправильной установки прокладок.
• Износа фланцев или самого ТЭНа.

Решение: Проверьте герметичность соединений и замените поврежденные детали.

10.3 Низкая эффективность нагрева

Если ТЭН не нагревает воду должным образом, это может быть связано с:

• Накипью на поверхности ТЭНа.
• Неправильным выбором мощности ТЭНа для конкретного котла.

Решение: Очистите ТЭН от накипи и проверьте соответствие его мощности требованиям котла.

11. Заключение

Правильная установка, регулярное обслуживание и своевременное решение проблем помогут обеспечить долгую и эффективную работу ТЭНов в электрических котлах. Следуя рекомендациям, можно значительно продлить срок службы оборудования и повысить его производительность.
