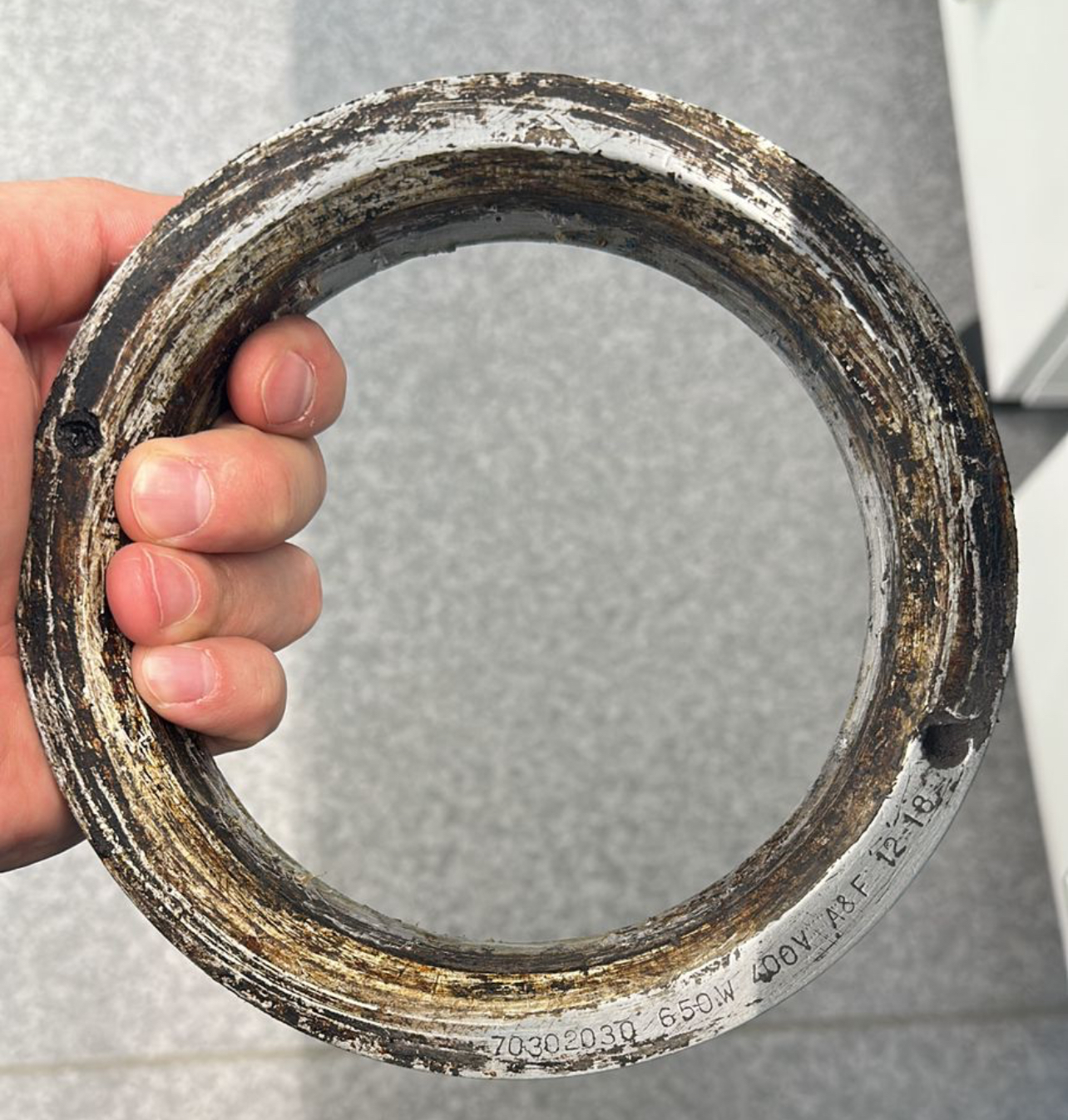

Тэн для экструдера. Мощность 650 вт, напряжение 380 В
Тэн для экструдера. Мощность 650 вт, напряжение 380 В
1. Назначение ТЭНов в экструдерах
В экструдерах ТЭНы играют критически важную роль, обеспечивая точный и равномерный нагрев для различных зон устройства:
- Цилиндр экструдера — в этой части происходит плавление и перемешивание полимеров.
- Фильера — формующая головка, через которую расплавленный материал проходит в окончательную форму.
- Сопло и головка экструдера 3D-принтеров — используются для высокоточных нагревателей в небольших объемах.
Выбор типа нагревателя зависит от конструкции экструдера, требуемой температуры и мощности.
2. Основные типы нагревателей для экструдера
| Тип нагревателя | Область применения | Конструкция и особенности | Температурный диапазон | Мощность и подача питания |
|---|---|---|---|---|
| Кольцевые (хомутовые) | Нагрев цилиндра экструдера | Кольцевая форма, обеспечивает равномерное прилегание к цилиндру, корпус из нержавеющей стали, миканитовая или керамическая изоляция | Рабочая до 350°C, макс. 500°C | Мощность до 4-6 Вт/см², напряжение до 380 В; мощность может достигать свыше 650 Вт при крупных диаметрах |
| Плоские нагреватели | Нагрев фильеры и формующих головок | Плоская форма из стали с миканитовой или керамической изоляцией; возможно использование двух Г-образных элементов для равномерного нагрева | До 300°C | Мощность подбирается индивидуально, часто с встроенной термопарой |
| Патронные ТЭНы | Зона сопла и головки экструдера | Компактные цилиндрические нагреватели, устанавливаются в отверстия, прямой контакт с металлом, высокая плотность мощности | До 500°C | Мощность до 50 Вт на см², напряжение 220-380 В, индивидуальная мощность |
| Керамические нагреватели | Нагрев цилиндра при высоких температурах | Высокотемпературные элементы, устойчивые к 600°C, применяются при повышенной мощности и агрессивной среде | До 600°C | Повышенная удельная мощность, напряжение 380 В возможно |
| Алюминиевые нагреватели | Для цилиндрических поверхностей | Имеют охлаждающие трубки, идеальное прилегание, долгий срок службы; могут работать и как охлаждающие элементы | До 350°C | Мощность до 4 Вт/см², применяются с термопарами, 380 В возможны под заказ |
3. Технические характеристики ТЭНа мощностью 650 Вт и напряжением 380 В
- Мощность 650 Вт: средняя мощность для промышленных экструдеров, особенно для цилиндров и фильер с большой площадью нагрева.
- Напряжение 380 В: соответствует требованиям промышленных трехфазных установок, влияет на конструкцию ТЭНа (толщина спирали, материал, изоляция).
- Плотность мощности: для кольцевых и плоских нагревателей приблизительно 4 Вт/см²; необходим точный расчет площади нагревательного элемента для обеспечения равномерного прогрева.
- Материалы нагревательной спирали: чаще всего используется хромоникелевый сплав (FeCrAl) за счет его стабильной теплоотдачи и долговечности.
- Изоляция: миканит или керамика — высококачественные материалы, стойкие к высоким температурам и износу, которые защищают спираль и обеспечивают электроизоляцию.
- Терморегуляция: важно наличие встроенной термопары (RTD или термопары типа K) для точного контроля температуры и предупреждения перегрева.
4. Особенности конструкции и монтажа
- Кольцевые нагреватели производятся с учетом диаметра цилиндра экструдера (от 25 до 380 мм и более).
- Для улучшения теплового контакта используется высокотемпературная монтажная паста между ТЭНом и цилиндром.
- Плоские нагреватели с Г-образной формой обеспечивают равномерный нагрев квадратных и прямоугольных фильер.
- Патронные ТЭНы монтируются в отверстия на головке и требуют точного размера и установки для обеспечения высокой плотности тепловой мощности.
- В промышленных экструзионных системах рекомендуется использовать нагреватели с возможностью воздушного охлаждения (например, с вентиляторами) для быстрой стабилизации температуры и предотвращения перегрева.
5. Критерии выбора ТЭНа мощностью 650 Вт на 380 В для экструдера
- Совместимость по напряжению и мощности: необходимо выбирать элементы, соответствующие спецификациям 380 В и 650 Вт.
- Тип нагревателя: для цилиндра предпочтительнее кольцевые или керамические ТЭНы; для фильер — плоские или патронные.
- Материал изоляции и корпуса: зависит от рабочей температуры и агрессивности рабочей среды (миканит, керамика, нержавеющая сталь).
- Термоконтроль: следует рассмотреть возможность интеграции термопар и подключения к ПИД-регулятору температуры.
- Тепловой контакт и монтаж: использование монтажной пасты и плотное прилегание нагревателя к нагреваемой поверхности.
- Долговечность: использование качественного хромоникелевого сплава и грамотного выбора изоляции для продления срока службы устройства.
6. Примеры применения и производители
- Компания «Элемаг» предлагает индивидуальные размеры и характеристики нагревателей, обеспечивая возможность встраивания термопар и различные варианты подключения.
- Промышленные компании «Электронагрев» и «Полимернагрев» предлагают продукцию с различными типами изоляции и температурными характеристиками, возможностью охлаждения и интеграции в автоматические системы контроля температуры.
- Некоторые модели патронных ТЭНов находят применение в 3D-принтерах, обладают меньшими мощностями, но по принципу работы схожи с промышленными нагревателями.
7. Рекомендации по эксплуатации
- Перед установкой очищайте рабочие поверхности и используйте теплопроводящую монтажную пасту.
- Обеспечьте защиту от перегрева с помощью терморегуляторов и встроенных термопар.
- Регулярно проверяйте состояние корпуса и выводов на наличие коррозии и механических повреждений.
- При необходимости выбирайте модели с воздушным охлаждением для поддержания динамического теплового режима.
Далее следует рассмотреть более детально эксплуатационные характеристики и тонкости заключительных этапов интеграции ТЭНов в производственный процесс.
8. Обзор систем автоматизации и управления
Системы управления экструзией играют ключевую роль в обеспечении стабильной работы и высокой эффективности нагревательных элементов. Использование современных систем автоматизации позволяет оптимизировать процессы, снизить энергозатраты и улучшить качество конечного продукта. Основные компоненты таких систем включают:
- ПИД-регуляторы — устройства, которые автоматически регулируют температуру, основываясь на заданных параметрах. ПИД-регуляция позволяет значительно уменьшить колебания температуры, обеспечивая стабильную работу ТЭНов.
- Датчики температуры — важные элементы системы, которые обеспечивают точную обратную связь и позволяют контролировать температурные параметры в реальном времени. Важно выбирать датчики с высокой точностью, такие как термопары типа K или RTD.
- Интерфейсы управления — визуальные панели, которые обеспечивают оператору доступ к информации о текущем состоянии системы и позволяют изменять настройки в соответствии с требованиями производственного процесса.
9. Проблемы и способы их решения
Несмотря на высокую надежность современных ТЭНов, в процессе эксплуатации могут возникать различные проблемы. К ним относятся:
- Перегрев ТЭНов — может быть вызван неправильной настройкой или сбоями в системе управления. Рекомендуется регулярно проводить профилактические инспекции, а также интегрировать системы защиты от перегрева.
- Физическое повреждение нагревателя — может произойти из-за вибрации или неправильного монтажа. Важно обеспечить надежное закрепление нагревателей и использовать подходящие монтажные крепления.
- Износ изоляционных материалов — может привести к кратковременному или постоянному выходу из строя ТЭНап. Регулярный контроль состояния изоляции и, при необходимости, её замена обеспечит безопасную эксплуатацию.
10. Инновационные технологии в производстве ТЭНов
С развитием технологий появляются новые решения, которые позволяют улучшать характеристики нагревательных элементов. Среди них:
- Нанокомпозитные материалы — использование таких материалов для создания изоляции и спиралей может привести к повышению долговечности и эффективности теплопередачи.
- Интеллектуальные системы саморегулирования — применение технологий, позволяющих нагревателям адаптироваться к изменениям в рабочей среде, увеличивает их эффективность и срок службы.
- 3D-печать компонентов — это решение позволяет производить индивидуальные нагреватели и их элементы с большей точностью и меньшими затратами, а также адаптировать их к специфическим условиям эксплуатации.
11. Примеры успешного внедрения и отзывы
Некоторые предприятия, активно использующие ТЭНы мощностью 650 Вт на 380 В, делятся успешными примерами применения:
- Завод «ПромПолимер»: внедрение кольцевых ТЭНов привело к снижению времени разогрева оборудования и улучшению качества продукции за счет более равномерного нагрева.
- Производственный комплекс «ЭкструдерТек»: использование плоских нагревателей в фильерах позволяло удерживать стабильную температуру, что значительно повысило производительность оборудования.
- Компания «СуперЭкструзия»: благодаря интеграции систем термоконтроля были улучшены параметры работы патронных ТЭНов, что позволило повысить эффективность производства на 15%.
12. Перспективы развития ТЭНов в экструзии
Текущие тенденции показывают, что будущие нагревательные элементы будут становиться более энергоэффективными, адаптивными и интеллектуальными. Разработка новых материалов и технологий, таких как наноразмерные изоляционные покрытия и интеллектуальные алгоритмы управления, обещает значительно увеличить эффективность и надежность ТЭНов, использующихся в экструзии. Ожидается, что такие разработки окажут положительное воздействие как на снижение энергопотребления, так и на продление срока службы оборудования.
Учитывая все вышеизложенные аспекты, становится очевидным, что ТЭНы мощностью 650 Вт при напряжении 380 В являются важным элементом в экструзионных системах, внося вклад в обеспечении качественного производства полимерной продукции.
