Тэн для тепловой пушки марки «Патриот». Мощность 5 квт, напряжение 220 В

ТЭН для тепловой пушки Patriot 5 кВт, 220 В: полное руководство по выбору и эксплуатации в промышленных условиях

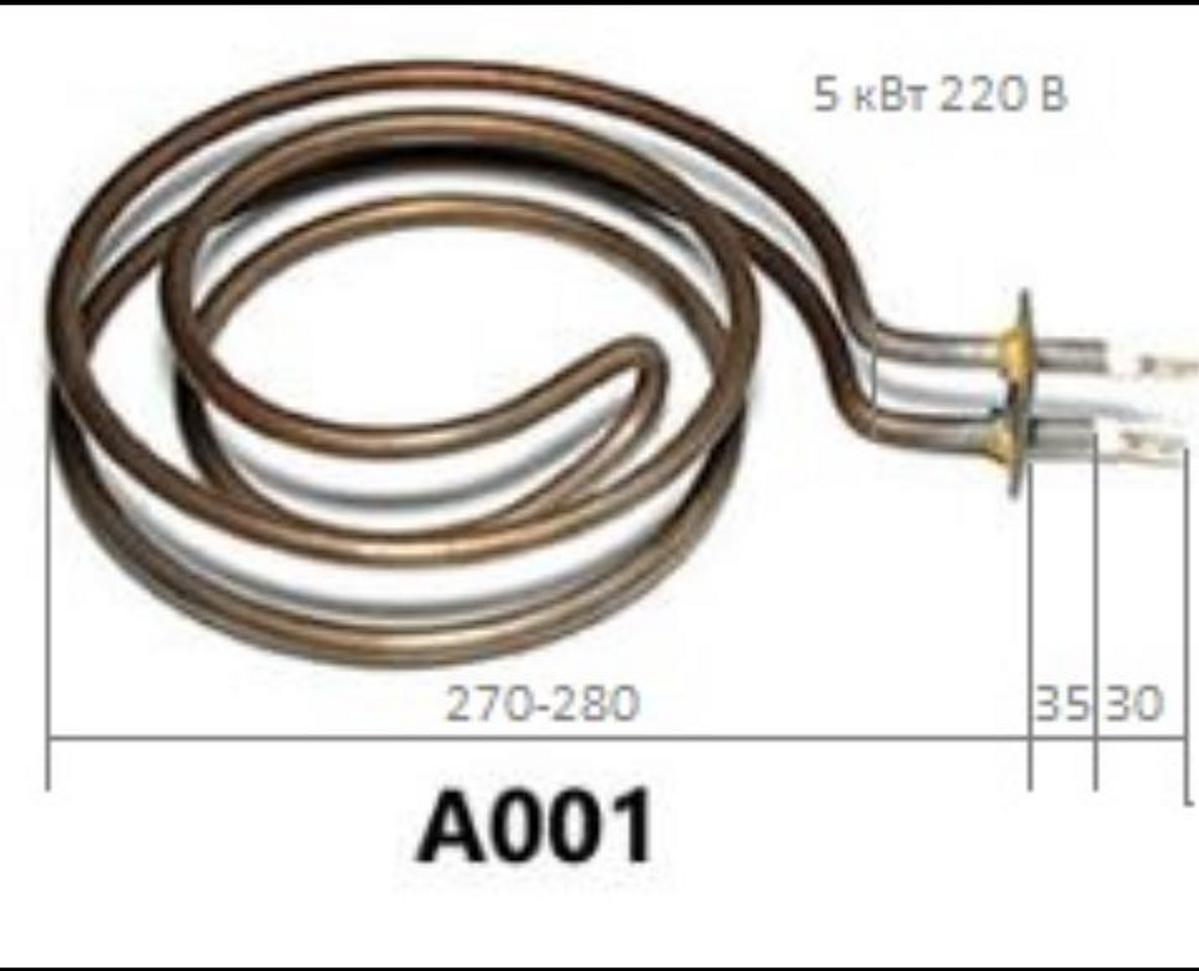

ТЭН (трубчатый электронагреватель) мощностью 5 кВт на 220 В для тепловых пушек Patriot — это высокопроизводительный нагревательный элемент, предназначенный для промышленного и коммерческого обогрева помещений с повышенными требованиями к интенсивности теплоотдачи. Этот тип нагревательных элементов является критически важным компонентом для поддержания оптимальных температурных режимов на производственных площадках, в логистических центрах и на строительных объектах, где требуется оперативное и эффективное тепловое воздействие.

Общие характеристики ТЭНов для тепловых пушек Patriot

Тепловые пушки Patriot оснащаются надежными трубчатыми электронагревателями из нержавеющей стали, которые демонстрируют высокую эффективность и долговечность в условиях интенсивной эксплуатации. Использование нержавеющей стали (преимущественно марки AISI 304) в качестве материала оболочки обеспечивает повышенную коррозионную стойкость и механическую прочность, что является ключевым фактором для промышленных сред, зачастую характеризующихся наличием пыли, влаги или агрессивных химических соединений. Нагревательные элементы в пушках марки Patriot закрыты защитной решеткой, исключающей случайный контакт с горячими поверхностями и предотвращающей попадание посторонних предметов или мусора внутрь прибора. Это значительно повышает безопасность эксплуатации и соответствует требованиям промышленных стандартов.

Конструктивные особенности ТЭНов

Трубчатые нагревательные элементы для тепловентиляторов относятся к группе нагревательных элементов с закрытой спиралью. Их конструкция обеспечивает максимальную защиту нагревательного элемента и изоляцию от внешней среды, что критично для долговечности и безопасности. Ключевые конструктивные элементы включают:

• Тонкую трубку из нержавеющей стали: Эта трубка служит внешней оболочкой, защищая внутренние компоненты от механических повреждений и воздействия агрессивных сред. Она заполнена гранулированным изоляционным материалом, таким как периклаз (оксид магния), который обладает высокими диэлектрическими свойствами и отличной теплопроводностью. Это позволяет эффективно передавать тепло от спирали к внешней поверхности трубки, минимизируя потери энергии.
• Защитную оболочку для фехралевой или нихромовой спирали: Внутри трубки расположена нагревательная спираль, выполненная из высокоомных сплавов — нихрома (сплав никеля и хрома) или фехраля (сплав железа, хрома и алюминия). Выбор материала спирали зависит от требуемых температурных характеристик и долговечности. Нихром обеспечивает более высокую температуру нагрева и долговечность, тогда как фехраль может быть экономически более выгодным для определенных задач. Оболочка предохраняет спираль от окисления и механических воздействий, обеспечивая стабильную работу.
• Герметичное уплотнение: Концевые части ТЭНа герметично уплотнены, что предотвращает проникновение влаги и загрязняющих веществ внутрь элемента. Это свойство является фундаментом антикоррозионных характеристик и значительно увеличивает общий срок службы ТЭНа, снижая риски короткого замыкания и выхода из строя.

Технические параметры ТЭНа 5 кВт на 220 В и их значения для B2B

Для ТЭНов мощностью 5 кВт (5000 Вт) на 220 В характерны следующие параметры, которые имеют прямое влияние на выбор и эксплуатацию оборудования в бизнес-среде:

Стоимость ТЭНов для тепловых пушек различной мощности варьируется: элементы мощностью 1500 Вт могут быть в ценовом диапазоне около 840 рублей, в то время как 1650 Вт и более мощные элементы будут стоить дороже, в зависимости от конфигурации и специфических требований.

Ключевые понятия и терминология

• ТЭН (Трубчатый Электронагреватель): Электронагревательный прибор, состоящий из металлической трубки, внутри которой находится нагревательная спираль (нихром или фехраль), изолированная от оболочки теплопроводящим диэлектриком (например, периклазом).
• КПД (Коэффициент Полезного Действия): Показатель эффективности преобразования электрической энергии в тепловую. Для ТЭНов он, как правило, очень высок (до 98-99%), что указывает на минимальные потери энергии.
• Нихром: Сплав никеля и хрома с высоким электрическим сопротивлением и жаропрочностью, используемый для нагревательных элементов. Отличается долговечностью и стабильностью при высоких температурах.
• Фехраль: Сплав железа, хрома и алюминия, также применяемый для нагревательных спиралей. Имеет более низкую стоимость по сравнению с нихромом, но может быть менее устойчивым к высоким температурам и агрессивным средам.
• AISI 304: Международная маркировка стандартной аустенитной нержавеющей стали, содержащей 18% хрома и 8% никеля. Характеризуется отличной коррозионной стойкостью и свариваемостью, широко используется в промышленных целях.
• Термостат: Устройство, предназначенное для автоматического поддержания заданной температуры. В тепловых пушках регулирует включение/выключение ТЭНа для экономии электроэнергии и поддержания комфортного режима.
• Удельная мощность (Вт/см²): Количество выделяемой тепловой мощности на единицу площади поверхности нагревательного элемента. Влияет на интенсивность нагрева и ресурс ТЭНа. Для универсальных моделей обычно составляет 4-5 Вт/см².

Применение ТЭНов 5 кВт в тепловых пушках Patriot: стратегический аспект

ТЭНы такой мощности используются в промышленных моделях тепловых пушек Patriot, предназначенных для обогрева больших площадей. Например, если базовая модель Patriot PT-R 3 имеет мощность 3 кВт, то более крупные установки, такие как Patriot PT-R 30, могут быть оснащены нагревательными элементами общей мощностью 27-30 кВт. Это демонстрирует масштабируемость и модульность применения ТЭНов, позволяя адаптировать системы обогрева под различные объемы и потребности.

Область применения и бизнес-выгоды

Тепловые пушки с ТЭНами — это универсальное решение для широкого спектра промышленных и коммерческих задач обогрева, обеспечивающее не только комфорт, но и повышение производительности, а также соблюдение технологических процессов:

• Производственные цеха и промышленные ангары: Поддержание стабильной рабочей температуры для персонала и оборудования, предотвращение замерзания жидкостей и материалов.
• Складские помещения и логистические центры: Защита товаров от низких температур, обеспечение условий труда для персонала, особенно при погрузочно-разгрузочных работах.
• Гаражи и автосервисы: Комфортные условия для ремонта и обслуживания автомобилей, ускорение сушки окрашенных деталей.
• Торговые павильоны и торговые центры: Дополнительный или основной источник обогрева в больших открытых или плохо изолированных помещениях, создание комфортной атмосферы для посетителей.
• Строительные объекты: Обогрев рабочих зон в холодное время года, ускорение твердения бетона и высыхания строительных смесей.
• Сушка отштукатуренных и окрашенных поверхностей при проведении отделочных работ: Контролируемое удаление влаги, что значительно сокращает сроки выполнения работ и повышает качество покрытия.

Основные преимущества ТЭНов для тепловых пушек с точки зрения ROI

• Эффективность нагрева: ТЭНы характеризуются высоким КПД благодаря оптимальной форме и конструкции. Нихромовая спираль в качестве нагревательного элемента обеспечивает практически моментальный нагрев, а перепад температуры воздуха между входом и выходом может достигать 130°С. Это означает быстрый выход на заданный температурный режим, минимизацию энергопотребления на этапе запуска и поддержание стабильной температуры с меньшими затратами. Высокий КПД напрямую транслируется в экономию операционных расходов на электроэнергию.
• Долговечность: Материал оболочки из нержавеющей стали (AISI 304) обеспечивает стойкость к воздействию кислот, щелочей и агрессивных сред, что позволяет использовать ТЭНы в производственных помещениях с различными условиями эксплуатации. Это снижает частоту замены элементов, минимизирует затраты на техническое обслуживание и предотвращает дорогостоящие простои оборудования и производства. Средний срок службы промышленных ТЭНов составляет 5-7 лет и более при правильной эксплуатации.
• Безопасность: Стальная оболочка не позволяет нагреваться внешним поверхностям корпуса пушки до критических температур во время работы, что предотвращает ожоги при случайном контакте. Кроме того, герметичная конструкция исключает риск короткого замыкания из-за влаги. Это снижает риски для здоровья персонала и соответствует стандартам промышленной безопасности, уменьшая потенциальные штрафы и страховые выплаты.
• Быстрое и равномерное распределение тепла: Благодаря оптимальной конфигурации и принудительному обдуву вентилятором, процесс обогрева помещения происходит быстро и равномерно по всему объему. Это создает комфортные условия труда, предотвращает «холодные зоны» и позволяет более эффективно использовать рабочее пространство, повышая общую производительность.

Монтаж и крепление: упрощение эксплуатации и снижение затрат на установку

ТЭНы для тепловых пушек Patriot оснащаются стандартными крепежными элементами, что обеспечивает быструю и незатруднительную установку и замену. Унификация крепежа значительно сокращает время монтажа, уменьшает требования к квалификации персонала и снижает затраты на инсталляцию. Типовые варианты крепления включают:

• Монтаж под планку с размерами 30×33 мм или 33×40 мм, обеспечивающий надежную фиксацию.
• Крепление на планке под винт M4 для дополнительной прочности и устойчивости.
• Резьбовые соединения типа M16×1.5, стандартизированные для быстрого подключения и герметизации.
• Клеммы-фастоны для подключения электропровода, гарантирующие надежный и безопасный электрический контакт.

Развернутая длина трубки нагревательного элемента для универсальных моделей может составлять 1550 мм и более, при этом удельная мощность находится в диапазоне 4-5 Вт/см². Эти параметры важны для обеспечения достаточной площади теплоотдачи и эффективного нагрева воздушного потока.

Надежность и гарантия: минимизация рисков и TCO

Тепловые пушки Patriot комплектуются высокопрочными нагревательными элементами, устойчивыми к механическим повреждениям, что является ключевым для условий промышленной эксплуатации. Производитель гарантирует надежную работу устройства благодаря использованию качественных материалов и технологий производства, прошедших строгий контроль. Стандартный гарантийный срок на тепловые пушки Patriot составляет 12-24 месяца. Расширенные гарантийные обязательства и подтвержденная долговечность ТЭНов значительно снижают совокупную стоимость владения (TCO) оборудованием за счет уменьшения незапланированных расходов на ремонт и замену.

Техническое обслуживание: простота и экономия

ТЭНы для тепловых пушек Patriot — это простые в обслуживании элементы, которые при необходимости легко заменяются. Модульная конструкция упрощает процесс диагностики и замены вышедших из строя компонентов. Абсолютная герметичность конструкции исключает попадание влаги внутрь, что значительно продлевает срок службы нагревательного элемента и снижает потребность в частых инспекциях. При длительной эксплуатации рекомендуется периодически проверять состояние защитной решетки и очищать её от пыли, что обеспечит оптимальный теплообмен, предотвратит перегрев и повысит безопасность использования устройства, продлевая межремонтный период.

Энергоэффективность и управление расходами

Встроенный термостат в тепловых пушках с ТЭНами позволяет автоматически поддерживать заданную температуру в помещении. Это не только обеспечивает комфорт, но и способствует значительной экономии электроэнергии, предотвращая перегрев и ненужную работу оборудования. Возможность регулировки мощности теплового потока (например, двухступенчатая регулировка) позволяет выбрать оптимальный режим работы в зависимости от площади помещения, текущих теплопотерь и требуемого уровня обогрева. Современные модели тепловых пушек Patriot с ТЭНами часто предлагают два режима работы: экономичный режим с пониженной мощностью для поддержания температуры и интенсивный режим для быстрого максимального обогрева. Это делает оборудование универсальным решением как для постоянного отопления с минимизацией затрат, так и для временного, оперативного обогрева.

Сравнительный анализ промышленных систем обогрева: фокус на ТЭН-пушках

При выборе систем обогрева для промышленных и коммерческих объектов, решение-мейкеры сталкиваются с необходимостью сравнения различных технологий по ряду критических параметров. Тепловые пушки на основе ТЭНов являются одним из эффективных решений, но их преимущества становятся очевиднее при сравнении с альтернативами.

Понимание фундаментальных преимуществ и технических особенностей ТЭНов для тепловых пушек Patriot, а также их места в общем ландшафте промышленных систем обогрева, позволяет принимать обоснованные стратегические решения. Однако для полноценного и эффективного внедрения этих систем в эксплуатацию требуется углубленное знание продвинутых практик, интеграционных аспектов и этапов реализации, о чем пойдет речь в следующей части.

Продвинутая практика и внедрение систем обогрева на базе ТЭН-пушек Patriot

После оценки базовых характеристик и преимуществ ТЭН-пушек Patriot, переход к практическому внедрению и оптимизации требует системного подхода. Это включает детальное планирование, интеграцию в существующую инфраструктуру и непрерывный мониторинг для максимизации эффективности и минимизации эксплуатационных расходов.

Системная архитектура и интеграции в инфраструктуру предприятия

Внедрение тепловых пушек с ТЭНами мощностью 5 кВт для обогрева промышленных объектов не ограничивается простой установкой. Для достижения максимальной эффективности и управляемости, необходимо рассматривать их как часть общей инфраструктуры предприятия:

• Электрическая инфраструктура: Пушки мощностью 5 кВт на 220 В требуют адекватной однофазной проводки и защитных устройств (автоматических выключателей, УЗО). При использовании нескольких таких пушек или более мощных агрегатов (например, 30 кВт, как в Patriot PT-R 30, которые могут требовать 380 В и трёхфазного подключения), критически важна оценка общей допустимой нагрузки на электросеть объекта. Перегрузка может привести к сбоям, пожарам и дорогостоящим ремонтам. Рекомендуется выделение отдельных защищённых линий для мощных тепловых пушек.
• Интеграция с системами BMS/SCADA: В крупных промышленных комплексах тепловые пушки могут быть интегрированы в Building Management Systems (BMS) или Supervisory Control and Data Acquisition (SCADA) системы. Это позволяет централизованно управлять режимами работы, отслеживать потребление энергии, получать данные о температуре в различных зонах и автоматически корректировать настройки, что обеспечивает оптимизацию энергопотребления и снижение влияния человеческого фактора. Интерфейсы могут быть реализованы через сухие контакты или промышленные протоколы (Modbus, BACnet).
• Оптимальное размещение и зонирование: Для эффективного обогрева больших пространств критично правильное размещение пушек. Необходимо учитывать объем помещения, наличие теплопотерь через стены, окна, ворота, а также специфику рабочих зон. Часто применяется зонирование, когда каждая зона обогревается автономно или с индивидуальной настройкой. Использование нескольких пушек меньшей мощности, расположенных стратегически, может быть эффективнее одной сверхмощной, так как обеспечивает более равномерное распределение тепла.
• Вентиляция и рекуперация тепла: При использовании ТЭН-пушек, которые не сжигают кислород, требования к вентиляции значительно ниже, чем для газовых или дизельных аналогов. Однако для поддержания здоровой рабочей среды и предотвращения застоя воздуха, а также для повышения энергоэффективности, можно рассмотреть интеграцию с системами приточно-вытяжной вентиляции с рекуперацией тепла, особенно в утеплённых помещениях.

Пошаговая реализация системы обогрева на базе ТЭН-пушек Patriot

Внедрение системы обогрева должно проходить в несколько итеративных этапов, обеспечивая контроль качества и адаптивность:

1. Этап 1: Аудит и анализ потребностей (Sprint 1: Оценка и планирование)
   • Роли: Руководитель проекта (Проектный менеджер), Главный инженер, Энергетик, Начальник производственного цеха.
   • Действия:
     1. Проведение теплотехнического аудита объекта: расчет теплопотерь, определение требуемой тепловой мощности (кВт/м³).
     2. Анализ существующей электрической инфраструктуры: доступная мощность, состояние проводки, наличие свободных линий 220В/380В.
     3. Определение зон обогрева, их приоритетности и температурных режимов.
     4. Составление технического задания (ТЗ) на оборудование и его размещение.
   • Артефакты: Отчет о теплотехническом аудите, схема расположения пушек, предварительная смета.
   • Контроль качества: Согласование ТЗ с заинтересованными сторонами, подтверждение расчетов теплопотерь.
2. Этап 2: Закупка и подготовка оборудования (Sprint 2: Поставка)
   • Роли: Закупщик, Инженер по снабжению, Складской работник.
   • Действия:
     1. Выбор конкретных моделей тепловых пушек и ТЭНов на основе ТЗ, с учетом соотношения цена/качество и гарантийных условий.
     2. Оценка доступности запасных частей и сервисной поддержки.
     3. Закупка необходимого монтажного и коммутационного оборудования.
     4. Проверка комплектности и работоспособности поставленного оборудования.
   • Артефакты: Договоры поставки, технические паспорта, сертификаты, акты приёмки.
   • Контроль качества: Визуальный осмотр, проверка наличия всех документов, тестовое включение (если возможно).
3. Этап 3: Монтаж и пусконаладка (Sprint 3: Внедрение)
   • Роли: Электромонтажник, Инженер по КИПиА, Специалист по охране труда.
   • Действия:
     1. Установка тепловых пушек в соответствии с утвержденной схемой, обеспечение надежного крепления.
     2. Подключение к электросети с соблюдением всех норм электробезопасности (заземление, защита от перегрузок).
     3. Настройка термостатов и режимов мощности для каждой зоны.
     4. Проведение тестового запуска, измерение температуры в различных точках, проверка равномерности обогрева.
     5. Обучение персонала правилам безопасной эксплуатации и базовому обслуживанию.
   • Артефакты: Протоколы испытаний, акты выполненных работ, инструкции для персонала.
   • Контроль качества: Измерение рабочих параметров (напряжение, ток, температура), проверка систем безопасности.
4. Этап 4: Эксплуатация, мониторинг и оптимизация (Sprint 4+: Поддержка и развитие)
   • Роли: Оператор оборудования, Инженер по эксплуатации, Энергетик, Руководитель производства.
   • Действия:
     1. Регулярный мониторинг энергопотребления и температурных режимов.
     2. Проведение планово-предупредительных ремонтов (ППР): очистка ТЭНов и решеток от пыли, проверка электрических контактов.
     3. Анализ эффективности работы системы, выявление потенциальных точек оптимизации (например, корректировка настроек термостата).
     4. Масштабирование системы при изменении потребностей (добавление новых пушек, изменение зонирования).
   • Артефакты: Журналы эксплуатации, отчеты по энергопотреблению, графики ППР.
   • Контроль качества: Отслеживание KPI, анализ обратной связи от персонала, регулярные аудиты.

Ключевые показатели эффективности (KPI) для систем обогрева на базе ТЭН-пушек

Для объективной оценки эффективности и экономической целесообразности использования ТЭН-пушек необходимо отслеживать следующие KPI:

• Энергопотребление на единицу отапливаемой площади/объёма (кВт·ч/м² или кВт·ч/м³): Позволяет оценить энергоэффективность системы и сравнить её с отраслевыми бенчмарками или предыдущими периодами.
• Достигнутая равномерность температуры (ΔT): Измеряет разницу температур в разных точках обогреваемой зоны. Целевое значение ΔT должно быть минимальным для обеспечения комфорта и предотвращения порчи материалов.
• Время выхода на заданный температурный режим: Метрика, показывающая скорость прогрева помещения. Важно для объектов с прерывистым режимом обогрева (например, гаражи, строительные объекты).
• Среднее время между отказами (MTBF) ТЭНов: Показывает надежность компонентов и позволяет планировать закупки запасных частей и ППР.
• Совокупные операционные расходы на обогрев (руб./сезон или руб./месяц): Включает стоимость электроэнергии, обслуживания, ремонта и замены компонентов.
• Индекс удовлетворенности персонала (ESI): Оценка комфорта рабочих мест, влияющая на производительность и снижение больничных.

Кейсы/паттерны использования ТЭН-пушек Patriot 5 кВт

Рассмотрим несколько типовых сценариев применения, демонстрирующих гибкость и эффективность ТЭН-пушек Patriot 5 кВт:

1. Кейс 1: Предприятие малого и среднего бизнеса (SMB) – Автосервис

   Задача: Обеспечить комфортный температурный режим в ремонтных боксах в холодное время года, а также ускорить сушку ЛКП после покраски, минимизируя инвестиции и эксплуатационные сложности.

   Решение: Установка двух-трёх тепловых пушек Patriot 5 кВт с термостатами в разных зонах автосервиса. Пушки размещаются таким образом, чтобы обеспечить направленный поток тепла к рабочим местам или к зонам сушки. Благодаря компактности и работе от 220 В, их легко перемещать. В режиме сушки термостат настраивается на более высокую температуру для ускорения процесса.

   Эффект: Повышение производительности труда (комфортные условия для механиков), сокращение времени ожидания для клиентов (быстрая сушка), низкие начальные затраты, отсутствие требований к вытяжке (нет продуктов горения).

2. Кейс 2: Промышленное предприятие – Логистический центр/Склад класса А

   Задача: Поддержание минимально допустимой положительной температуры (+5…+10°C) в большом неотапливаемом складе для хранения чувствительных к холоду товаров и комфорта операторов складской техники, с акцентом на энергоэффективность и централизованное управление.

   Решение: Внедрение распределенной системы из 6-8 тепловых пушек Patriot PT-R 30 (27-30 кВт, на 380 В) и нескольких 5 кВт пушек в локальных зонах. Все пушки интегрированы в центральную систему BMS, позволяющую настраивать температурные зоны, расписание работы и отслеживать потребление энергии. Для ТЭНов на 5 кВт использовались стационарные крепления и стандартные розетки 220 В.

   Эффект: Оптимальное зонирование обогрева, снижение общих энергозатрат за счет прецизионного контроля температуры и отсутствия перегрева, обеспечение сохранности товаров, повышение безопасности за счет автоматического отключения при перегреве или сбоях в сети.

3. Кейс 3: Строительный объект – Возведение монолитного здания в зимний период

   Задача: Поддержание положительной температуры в зоне заливки бетона для обеспечения его гидратации и набора прочности, а также создание временных теплых зон для строителей в период отделочных работ.

   Решение: Использование мобильных тепловых пушек Patriot 5 кВт для локального обогрева зон заливки бетона под тентами. Эти пушки легко перемещаются по мере выполнения работ, а их прочная конструкция из нержавеющей стали выдерживает сложные условия стройплощадки. Для обогрева мест отдыха и перерывов строителей также используются 5 кВт пушки с регулировкой мощности.

   Эффект: Соблюдение технологических регламентов строительства в зимний период (предотвращение промерзания бетона), ускорение темпов работ, обеспечение безопасных и относительно комфортных условий для персонала, высокая мобильность оборудования на объекте.

Чек-лист для выбора и внедрения системы обогрева на базе ТЭН-пушек

Для принятия информированного решения и успешной реализации проекта, руководителям и техническим специалистам рекомендуется пройти следующий чек-лист:

1. [ ] **Определение требуемой тепловой мощности:** Рассчитан ли требуемый объем тепла (в кВт или ккал/ч) для каждого помещения/зоны с учетом теплопотерь?
2. [ ] **Оценка доступности электросети:** Проверена ли мощность электросети (однофазная 220В или трехфазная 380В) и её способность выдержать дополнительную нагрузку?
3. [ ] **Выбор материала ТЭНа:** Принято ли решение по материалу оболочки (нержавеющая сталь AISI 304 как минимум) и спирали (нихром/фехраль) исходя из условий эксплуатации?
4. [ ] **Тип крепления и возможность быстрой замены:** Уточнены ли стандарты крепления и обеспечена ли возможность оперативной замены ТЭНа без привлечения высококвалифицированных специалистов?
5. [ ] **Наличие встроенного термостата и режимов мощности:** Предполагает ли выбранная модель наличие термостата для автоматического контроля температуры и регулировки мощности для экономии энергии?
6. [ ] **Гарантийные обязательства и доступность запчастей:** Проверены ли условия гарантии производителя и подтверждена ли доступность оригинальных ТЭНов и других запчастей?
7. [ ] **Сертификация оборудования:** Соответствует ли оборудование необходимым отраслевым стандартам и сертификатам безопасности (ГОСТ, ТР ТС)?
8. [ ] **Требования к вентиляции помещения:** Оценена ли необходимость дополнительной вентиляции, несмотря на отсутствие продуктов горения, для поддержания качества воздуха?
9. [ ] **Расчёт совокупной стоимости владения (TCO):** Проведен ли полный расчет TCO, включающий не только первоначальные инвестиции, но и затраты на электроэнергию, обслуживание и возможные ремонты на весь срок эксплуатации?
10. [ ] **План обучения персонала:** Разработан ли план обучения сотрудников правилам безопасной эксплуатации и базового обслуживания?
