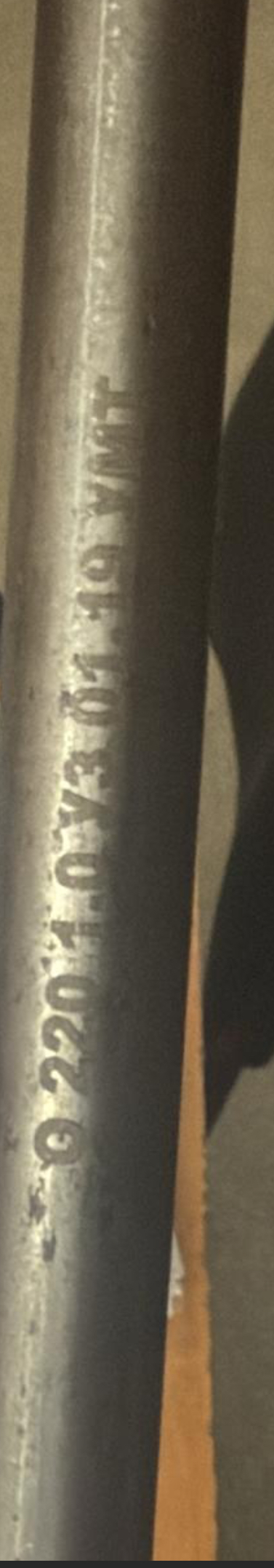

Тэн для разогрева цинкового сплава. Напряжение 220 В, материал сталь айси 304

Тэн для разогрева цинкового сплава. Напряжение 220 В, материал сталь айси 304 Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

1. Что такое ТЭНы и их конструкция

Трубчатый электронагреватель (ТЭН) представляет собой трубку из металла (корпуса) с внутри расположенной спиралью с высоким сопротивлением, изолированной специальным наполнителем (электротехническим периклазом) для передачи тепла из спирали к корпусу. Корпус служит для передачи тепла рабочей среде и защиты спирали от повреждений и коррозии.

• Материал корпуса ТЭНа: важным для работы с цинковым сплавом является устойчивость к коррозии и высокой температуре. Для этого часто используют нержавеющую сталь AISI 304 — это сплав с хорошей стойкостью к окислению и достаточной механической прочностью при нагреве.
• Спираль: изготовлена из нихромовой проволоки с высоким оммческим сопротивлением, что гарантирует стабильный нагрев и долговечность.

2. Основные технические параметры ТЭНов для задачи

• Напряжение питания: 220 В, однофазное — стандартное значение для бытовых и промышленных нагревателей, подходит для большинства энергетических сетей.
• Мощность: обычно в диапазоне 1000-3000 Вт для эффективного и быстрого нагрева, мощность выбирается исходя из объема и условий нагрева цинкового сплава.
• Длины и диаметры: типовые длины 200-6000 мм, диаметр корпуса 6,5-16 мм (чаще 10 или 13 мм для надежного теплопереноса и прочности).
• Резьба: для подключения к оборудованию часто применяют стандартные резьбы 1-1/4 дюйма или метрическую М3-М5 для крепления и герметизации.

3. Материал корпуса — сталь AISI 304

Почему AISI 304? Это востребованная марка нержавеющей стали с высоким содержанием хрома (около 18%) и никеля (примерно 8%), что обеспечивает устойчивость к коррозии, в том числе химически нейтральной до слабокислой среде, а также к температурным воздействиям до 800°С.

• Преимущества для нагрева цинкового сплава:
  • Защита ТЭНа от агрессивного воздействия расплава с учетом температуры плавления цинка (~419 °С).
  • Хорошая теплопроводность и долговечность нагревателя.
• Альтернативы: для особо агрессивных сред (например, кислоты или щелочи) часто применяют титан или покрывают ТЭН фторопластом, но для нагрева цинкового сплава, как правило, достаточно AISI 304.

4. Особенности нагрева цинкового сплава

• Температура плавления цинка 419 °С, разогрев до рабочего состояния требует стабильного и равномерного отопления, чтобы не повредить металл корпуса и обеспечить эффективный нагрев.
• ТЭНы из AISI 304 рассчитаны на работу до примерно 800°С, что больше, чем требуется, позволяя легко достичь и поддерживать рабочий режим.
• Нагреватель должен иметь правильный монтаж, чтобы температура передавалась равномерно и не возникало локального перегрева.

5. Варианты исполнения и конструкции ТЭНов

• Погружные ТЭНы используются для прямого контакта с жидкими средами или расплавами, их корпус должен быть герметичным и часто имеет силиконовые уплотнители для герметизации.
• Сухие ТЭНы с изолированной спиралью в керамической трубке обеспечивают высокий срок службы и отсутствие контакта электронагревателя с расплавом, но менее удобны для быстрого разогрева.
• Для воздуха и газов применяют оребренные ТЭНы для увеличения площади теплоотдачи, но для расплавленного цинка это не актуально.

6. Рекомендации по выбору и эксплуатации

• Важно правильная установка для исключения локальных перегревов (например, нагреватель должен быть полностью погружен в расплав).
• Рекомендуется использовать ТЭНы на AISI 304 с контролем рабочего напряжения и мощности для продления срока службы.
• Для повышения надежности можно применять контроль температуры и предохранительные устройства.

7. Применение и промышленный контекст

• ТЭНы из стали AISI 304 применяются в промышленности для нагрева цинковых ванн при гальванических процессах, литье и других операциях с цинковыми сплавами.
• Такой нагреватель хорошо выдерживает коррозионное воздействие и температурные циклы, что повышает эффективность и срок службы оборудования.
• Дешевле, чем титановый аналог, при достаточной надежности для большинства промышленных задач.

Дополнительная информация о наполнителе ТЭНа и защитных колпаках может быть полезна для понимания всех аспектов работы нагревателей. Например, обычно используется электрокерамический периклаз, обеспечивающий изоляцию и теплопередачу. Защитные колпаки, пластиковые или металлические, также играют важную роль в безопасности при монтаже.

Таким образом, наиболее оптимальным вариантом для ТЭН для разогрева цинкового сплава при напряжении 220 В является трубчатый электронагреватель с корпусом из стали AISI 304, мощностью 1–3 кВт, длиной и диаметром под задачу, с резьбовыми соединениями и силиконовыми уплотнителями для надежной установки и защиты от разрушения при эксплуатации в расплаве цинка.

Следующая часть статьи будет посвящена более детальному анализу эксплуатационных характеристик и рекомендациям по обслуживанию ТЭНов для разогрева цинкового сплава.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

8. Эксплуатационные характеристики ТЭНов для разогрева цинкового сплава

При эксплуатации ТЭНов для разогрева цинкового сплава важно учитывать не только технические параметры, но и условия, в которых они будут работать. Правильная эксплуатация позволяет значительно продлить срок службы нагревателей и повысить их эффективность.

8.1. Условия эксплуатации

• Температурный режим: ТЭНы должны работать в диапазоне температур, соответствующем их характеристикам. Для AISI 304 это до 800 °С, что обеспечивает надежность при нагреве цинкового сплава.
• Влажность и агрессивные среды: Наличие влаги или агрессивных химических веществ может негативно сказаться на сроке службы ТЭНа. Рекомендуется избегать контакта с такими средами, если это возможно.
• Электрические параметры: Необходимо следить за стабильностью напряжения и мощности, чтобы избежать перегрева и повреждения нагревателя.

8.2. Монтаж и установка

Правильный монтаж ТЭНа является ключевым фактором для его эффективной работы. Рекомендуется:

• Обеспечить полное погружение нагревателя в расплав, чтобы избежать перегрева и повреждения.
• Использовать качественные уплотнительные кольца из силикона для предотвращения утечек и обеспечения герметичности.
• Следить за правильной установкой резьбовых соединений, чтобы избежать механических повреждений и утечек.

8.3. Обслуживание и контроль

Регулярное обслуживание ТЭНов включает в себя:

• Проверка состояния: Регулярно осматривайте нагреватели на наличие повреждений, коррозии или износа.
• Контроль температуры: Используйте термодатчики для мониторинга температуры расплава и предотвращения перегрева.
• Очистка: Удаляйте накипь и загрязнения, которые могут накапливаться на поверхности ТЭНа, чтобы обеспечить эффективный теплообмен.

9. Примеры применения ТЭНов в промышленности

ТЭНы из стали AISI 304 находят широкое применение в различных отраслях:

• Гальванические процессы: Нагреватели используются для поддержания необходимой температуры в цинковых ваннах, что обеспечивает качественное покрытие.
• Литье: ТЭНы применяются для разогрева форм и расплавов, что позволяет улучшить качество литья и снизить количество дефектов.
• Промышленная автоматизация: В системах автоматизированного контроля температуры ТЭНы могут быть интегрированы с датчиками и контроллерами для достижения высокой точности нагрева.

10. Заключение

ТЭНы для разогрева цинкового сплава, выполненные из нержавеющей стали AISI 304, представляют собой надежное и эффективное решение для различных промышленных задач. Их эксплуатационные характеристики, правильный монтаж и регулярное обслуживание обеспечивают долгий срок службы и высокую производительность. Важно следить за условиями эксплуатации и проводить контроль за состоянием нагревателей, чтобы избежать возможных проблем и повысить эффективность работы оборудования.
