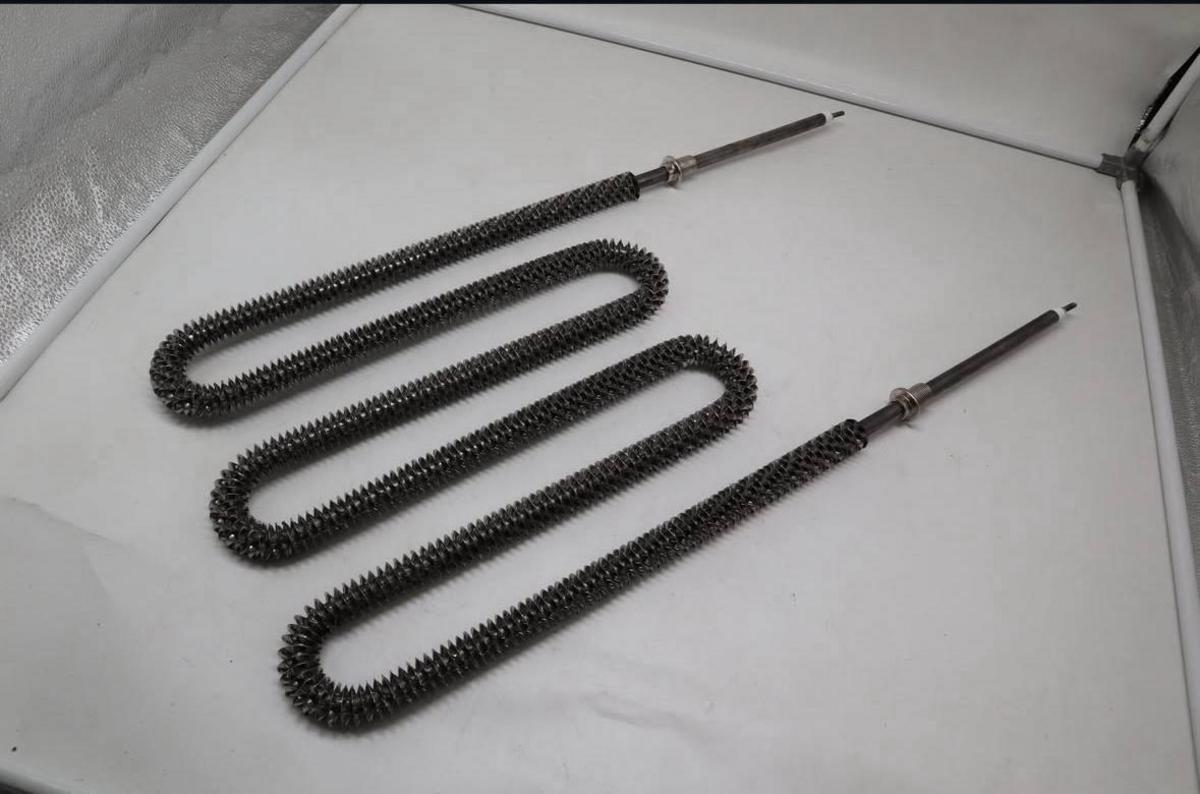

Тэн для приточных установок с оребрением. 380 волт 4.5 квт  Размер 750*210.5 мм

Тэн для приточных установок с оребрением. 380 волт 4.5 квт  Размер 750*210.5 мм Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии

Конструкция и принцип работы оребренных ТЭНов

Оребренные ТЭНы представляют собой специализированные трубчатые электрические нагреватели, изготовленные согласно ГОСТ 13268-88. Они отличаются тем, что на их внешнюю оболочку (с диаметром от 8 до 18 мм) навариваются ребра, изготовленные из нержавеющей стали или алюминия, что значительно увеличивает теплоотдачу до 20 Вт/см². Внутри нагревателя находится нихромовая спираль, заключенная в изолирующей среде (окислент MgO) и запаянная в металлическую трубку (нержавеющая сталь, медь или титан). Эти конструкции могут работать при температуре до 800°C, а их КПД близок к 100%.

Ключевые особенности для приточных установок

• Спиральная или зигзагообразная форма — конструкция обеспечивает компактное размещение в корпусе калорифера (прямоугольные или круглые каналы с сечением 250–500 мм), что позволяет достичь быстрого прогрева воздуха.
• Оребрение — значительно увеличивает поверхность нагрева в 5–10 раз, делая их идеальными для нагрева воздуха, в то время как гладкие ТЭНы предпочитают для нагрева воды.
• Длина активной зоны — типичная длина составляет 750 мм, общие размеры составляют примерно 750×210,5 мм, включая заделку контактов 65 мм и монтажные элементы.
• Подключение — может быть выполнено через штуцер 1/2″ односторонний или фланцы; для 380 В используются фастоны или клеммы.

Преимущества оребренных ТЭНов включают высокую надежность (срок службы 5000–10 000 ч при 80% нагрузки), компактность, безопасность благодаря герметичности и заземлению, а также простоту регулировки температуры.

Применение в приточных вентиляционных установках

ТЭНы используются в приточных системах, таких как калориферы и воздуховоды, для нагрева воздуха от вентиляторов, создавая комфортный микроклимат в различных помещениях — от офисов до производственных зон и ландшафтного благоустройства. Например, один ТЭН мощностью 4,5 кВт способен нагреть поток воздуха объемом 1000–3000 м³/ч на ΔT 40–50°C (расчет: 0,34 Вт·ч/м³·°C × расход × ΔT ≈ 2,7–4 кВт с запасом).

Расчет мощности для приточных установок

• Для 2000 м³/ч на ΔT 40°C необходимо ~2,7 кВт (при КПД 99%).
• Масштаб: для 100 000 м³/ч на ΔT 40°C потребуется 2000 кВт (один ТЭН может обслуживать 500–1000 м³/ч).
• Рекомендации: использование фильтров G4+F7 на входе для защиты оребрения от пыли, два термостата (рабочий и предохранительный при 80–120°C), а также цепь термоконтактов для повышения безопасности.

Установку ТЭНов желательно производить в прямоугольных каналах с фильтрами и в системах, работающих на трехфазном питании 380 В 50 Гц и имеющих производительность более 1000 м³/ч. Известные поставщики, такие как ПК «Марион», предлагают изделия, изготовленные под заказ для различных областей, включая вентиляционное оборудование, нефтегазовые котлы и пищевую промышленность.

Монтаж, эксплуатация и безопасность

Пошаговый монтаж

1. Подготовка: проверить сопротивление изоляции (>0,5 МОм), заземление, отсутствие механических повреждений.
2. Позиционирование: избегать механических напряжений, устанавливать вертикально или горизонтально с зазором для конвекции.
3. Фиксация: использовать штуцеры или фланцы (G2″), герметизировать соединения силиконом; отключить перемычку в блоке для системы 380 В (Y-соединение).
4. Электроподключение: применять клеммы, фастоны, обеспечивать защиту от влаги (IP40), устанавливать автоматический термостат.
5. Пуск: тестировать устройство без нагрузки, контролировать температуру на выходе.

Меры безопасности

• Обязательно наличие воздушного потока — не работать «всухую».
• Давление для блоков — до 0,3 МПа (3 атм).
• Профилактическое обслуживание: чистка ребер от пыли каждые 3–5 лет.
• Типичные ошибки включают плохой теплоотвод (перегрев) и отсутствие фильтров, что может привести к засорению.

Срок службы оребренных ТЭНов составляет около 3–5 лет при 80% нагрузки и регулярном техническом обслуживании.

Сравнение с аналогами и выбор

Критерии выбора

• Для воздуха: выбирайте оребренные ТЭНы, из нержавеющей стали, с напряжением 380 В и длиной более 750 мм.
• Мощность: рассчитывайте исходя из расхода воздуха (1000–3000 м³/ч на 4,5 кВт).
• Материал: предпочтение нержавеющей стали для защиты от коррозии, медь подходит для нагрева воды.
• Избегайте ошибок, таких как игнорирование фильтров и несоответствие напряжения (220/380 В).

В этом разделе мы рассмотрели основные характеристики и применение оребренных ТЭНов в традиционных и специализированных системах вентиляции. Важно отметить, что выбор подходящего ТЭНа зависит не только от технических характеристик, но и от специфики эксплуатации. Далее мы перейдем к обсуждению производителей, поставок и состояния рынка таких нагревательных систем.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Производители, поставки и рынок

На российском рынке трубчатых электрических нагревателей с оребрением выделяются несколько ключевых производителей и поставщиков, которые предлагают разнообразные решения для приточных установок. Одним из лидеров в этой области является ПК «Марион», специализирующаяся на поставках для вентиляционного оборудования, включая хлебозаводы, нефтегазовую отрасль и пищевую промышленность. Компания предлагает изготовление нагревателей под заказ, что позволяет адаптировать продукцию под конкретные требования клиентов, включая длину от 285 до 6000 мм и мощность от 2 до 22,5 кВт.

Другие производители

• Termica — предлагает ТЭНы с терморегуляторами, которые идеально подходят для бойлеров и других систем водяного отопления.
• Ресурс — известен своими оборудованием для систем вентиляции (СЭВ), которые обеспечивают высокую эффективность работы в сложных условиях.

Доступность продуктов

ТЭНы могут быть приобретены у множества поставщиков, включая крупные онлайн-ритейлеры, такие как Ozon. Цены на модели начинаются от 3000 рублей за блок, что делает их доступными для широкого круга пользователей. Рассмотрим несколько популярных предложений:

Инновации и тренды

С каждым годом технологии в области вентиляции и нагрева продолжают развиваться. Современные ТЭНы могут быть интегрированы с высокоэффективными фильтрами, такими как H13, а также угольными фильтрующими системами, которые значительно повышают качество воздуха в помещениях. Наравне с этим наблюдается возрастание интереса к экологическим решениям, таким как электрические нагреватели, не выбрасывающие загрязняющие вещества в атмосферу. Это делает их идеальным выбором для зеленых зданий, стремящихся снизить свой углеродный след.

Отзывы пользователей

Отвечая на потребности пользователей, производители ТЭНов активно собирают отзывы о своей продукции. Многие потребители отмечают, что оребренные ТЭНы обеспечивают надежное обогревание приточного воздуха, и не зависимо от суровых зимних условий, они демонстрируют высокую эффективность, отмечая, что «надежно для приточки, не замерзает зимой». Такие мнения подтверждают растущее доверие к данным технологиям.

Типовые проекты и применения в специфических областях

Нагреватели с оребрением находят широкое применение в различных отраслях, включая производственные предприятия, большие офисные здания и торговые площади. Обычно они используются в системах вентиляции, обеспечивая нужный температурный режим и микро-климат для комфортного пребывания людей. Например, в условиях крупных торговых площадей, нагреватели способны обрабатывать потоки воздуха объемом до 3000 м³/ч, что значительно улучшает качество обслуживания клиентов.

В промышленных условиях ТЭНы часто применяются для защиты от замерзания воздуховодов, а также для прогрева воздуха перед его подачей в производственные зоны, где требуется поддержание определенной температуры для работы оборудования и самих сотрудников.

Перспективы развития

С учетом текущих трендов и потребностей в индустрии, можно выделить несколько перспективных направлений развития оребренных ТЭНов:

• Интеграция с умными системами управления для автоматизации температурного контроля.
• Разработка энергоэффективных решений, которые уменьшают потребление электроэнергии при сохранении высокой теплоотдачи.
• Улучшение материалов и технологий производства для повышения долговечности и надежности оборудования.

Таким образом, ориентируясь на высокие стандарты безопасности и эффективности, производители продолжают вводить инновации, что обеспечивает еще более широкие возможности для применения оребренных ТЭНов в современных системах вентиляции.
