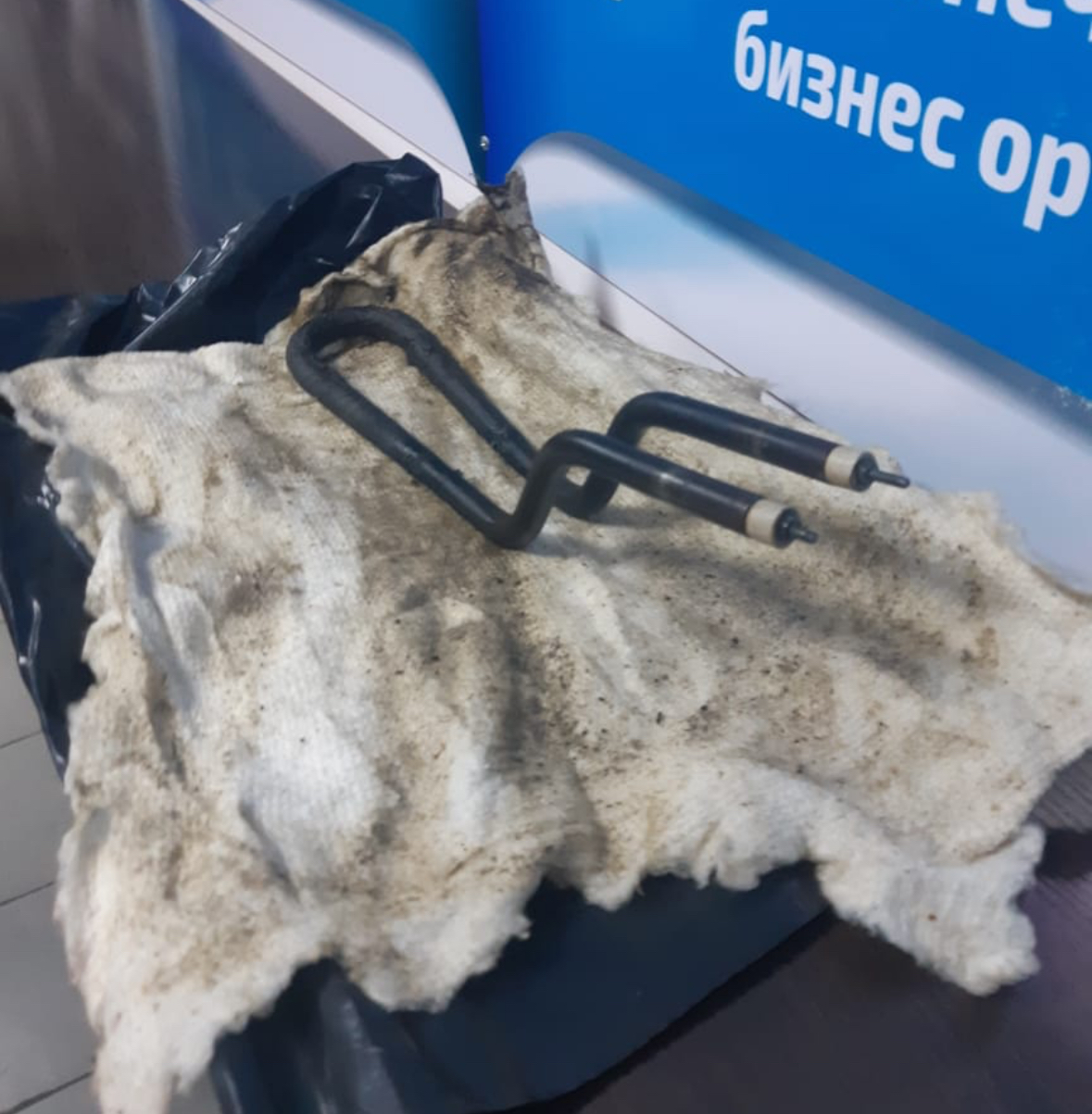

Тэн для подогрева масла в компрессоре, на 24 В.ИЗГИБ ПРЕДНАЗНАЧЕН ДЛЯ ПОДОГРЕВА МАСЛА ПОД КАЛИНВАЛОМ.

Оптимизация работы компрессорного оборудования: стратегический подход к подогреву масла 24 В с учетом конструктивных особенностей

В условиях эксплуатации промышленного и коммерческого компрессорного оборудования, особенно при низких температурах окружающей среды, задача поддержания оптимального температурного режима масла в картере является критически важной. Загустевание масла, снижение его вязкости и образование конденсата могут привести к катастрофическим последствиям: от затрудненного запуска и повышенного износа до серьезных аварий и преждевременного выхода дорогостоящего оборудования из строя. Использование специализированных нагревательных элементов, таких как трубчатые электронагреватели (ТЭНы) на 24 В с изгибом под коленвал, представляет собой стратегически обоснованное решение, направленное на повышение надежности, продление срока службы и сокращение операционных расходов.

Ключевые понятия и терминология

• ТЭН (трубчатый электронагреватель): Электрический нагревательный элемент, состоящий из металлической трубки с расположенной внутри нагревательной спиралью, изолированной от трубки прессованным диэлектриком (например, оксидом магния). Применяется для преобразования электрической энергии в тепловую.
• Картер: Нижняя часть блока цилиндров двигателя или компрессора, служащая резервуаром для масла и защищающая движущиеся части.
• Коленвал (коленчатый вал): Основная деталь кривошипно-шатунного механизма, преобразующая возвратно-поступательное движение поршней во вращательное движение. Является ключевым элементом, вокруг которого концентрируется значительная часть масла в картере.
• Гидроудар: Явление резкого повышения давления в системе при столкновении движущейся жидкости с препятствием или при резком изменении скорости потока. В компрессорах может возникать при наличии несжимаемого конденсата или загустевшего масла, что приводит к серьезным повреждениям механических частей.
• РТС-элементы (Positive Temperature Coefficient elements): Полупроводниковые нагревательные элементы, сопротивление которых резко возрастает при достижении определенной температуры, что обеспечивает их саморегулирование и предотвращает перегрев без внешних термостатов.
• TCO (Total Cost of Ownership, совокупная стоимость владения): Общая сумма прямых и косвенных затрат, связанных с владением и эксплуатацией актива на протяжении всего его жизненного цикла, включая покупку, установку, обслуживание, ремонт и утилизацию.
• ROI (Return on Investment, окупаемость инвестиций): Финансовый показатель, используемый для оценки эффективности инвестиций. Рассчитывается как отношение прибыли от инвестиций к их стоимости.

Экономическая целесообразность и операционные преимущества предварительного подогрева масла

Инвестиции в системы подогрева масла в компрессорах, особенно в холодном климате или при нестабильных температурных режимах, окупаются за счет многократного снижения рисков и улучшения операционных показателей. Основные бизнес-преимущества включают:

• Продление срока службы компрессора: Подогретое масло обеспечивает мгновенное смазывание всех трущихся частей с момента запуска, минимизируя износ. В среднем, ресурс оборудования увеличивается на 15-25% за счет предотвращения «сухого» трения и перегрузок при холодном пуске.
• Снижение затрат на техническое обслуживание и ремонт: Предотвращение загустевания масла и образования конденсата значительно сокращает необходимость в частой замене деталей, таких как подшипники, поршневые группы и сам коленвал. Это приводит к сокращению незапланированных простоев и расходов на запчасти на 20-30% в год.
• Повышение энергоэффективности при запуске: Компрессор с подогретым маслом запускается легче и потребляет меньше энергии в начальный период работы, так как не требуется преодолевать высокое сопротивление загустевшего масла. Экономия электроэнергии на пусковых режимах может достигать 5-10% от общего потребления в холодное время года.
• Гарантия надежного запуска в любых условиях: Для критически важных систем, где бесперебойная работа компрессора является залогом непрерывности бизнес-процессов, стабильный запуск в условиях низких температур предотвращает дорогостоящие простои и штрафы за нарушение производственного цикла.
• Улучшение качества и стабильности масла: Поддержание рабочей температуры предотвращает деградацию масла и образование шлама, что позволяет дольше сохранять его эксплуатационные свойства и увеличивает интервалы между заменами.

Технологические аспекты ТЭНов с изгибом под коленвал и особенности 24 В систем

Специализированные ТЭНы для подогрева масла в компрессорах отличаются не только рабочим напряжением, но и формой, адаптированной под конкретные конструктивные особенности оборудования. Ключевые аспекты:

1. Конструкция с гибким изгибом: Гибкость ТЭНа позволяет точно повторить контур картера в зоне коленвала, обеспечивая максимально плотный контакт с поверхностью, где концентрируется наибольший объем масла. Это достигается за счет применения специальных материалов оболочки (например, фторопласта, силикона) или за счет точного заводского формования металлической трубки. Такой подход гарантирует равномерный и эффективный теплообмен, направленный именно на масляную среду.
2. Применение поясковых нагревателей: Зачастую эти ТЭНы выполняются в виде обогревающих лент или гибких трубок, которые могут быть плотно зафиксированы на внешней поверхности картера. Изгиб под коленвал является ключевым фактором, так как именно в этой зоне требуется максимальная концентрация тепловой энергии для быстрого и эффективного прогрева.
3. Материалы защитных оболочек:
   • Металлическая труба (нержавеющая сталь, медь, титан): Обеспечивает высокую механическую прочность и долговечность, подходит для прямого контакта с маслом (погружные ТЭНы) или для монтажа на внешней поверхности.
   • Фторопластовое покрытие: Отличается высокой химической стойкостью, диэлектрическими свойствами и устойчивостью к агрессивным средам. Идеально для защиты от влаги и химических воздействий.
   • Керамическая колба (сухой ТЭН): В этом случае нагревательный элемент не контактирует напрямую с маслом, а расположен в герметичной керамической или металлической колбе, установленной в масляной среде. Это упрощает замену и повышает безопасность.
   • Силиконовое покрытие: Предоставляет отличную гибкость, герметичность и изоляцию, часто используется для поясковых нагревателей.
4. Низковольтное питание 24 В: Выбор 24 В обусловлен рядом факторов, критичных для B2B сегмента:
   • Повышенная безопасность: Низкое напряжение минимизирует риски поражения электрическим током при обслуживании или нештатных ситуациях, что особенно важно в условиях повышенной влажности или агрессивных сред. Соответствует стандартам безопасности для многих промышленных зон.
   • Интеграция с бортовыми системами: Многие промышленные компрессоры, особенно мобильные или используемые в автономных системах (например, на транспорте, в сельскохозяйственной технике, резервных генераторах), имеют основные цепи управления и питания на 24 В. Это упрощает интеграцию и сокращает потребность в дополнительных преобразователях напряжения.
   • Точная регулировка: Низковольтные системы часто позволяют более точно контролировать мощность и температуру нагрева, что важно для предотвращения перегрева масла и сохранения его свойств.
   • Короткие цепи и низкие потери: При относительно невысокой мощности (35-130 Вт для таких ТЭНов), низковольтные цепи могут быть короткими, что уменьшает потери напряжения и энергопотребление.

Технические характеристики таких ТЭНов, как правило, соответствуют строгим отраслевым стандартам:

Сравнительный анализ решений для подогрева масла в компрессорах

При выборе оптимального решения для подогрева масла важно учитывать не только технические характеристики конкретного ТЭНа, но и общую стратегию эксплуатации оборудования, потенциальные риски и ожидаемую экономическую выгоду. Рассмотрим основные альтернативы и их сравнение с целевым ТЭНом на 24 В с изгибом под коленвал.

Критерии выбора и оценка поставщиков

Выбор подходящего ТЭНа 24 В с изгибом под коленвал — это не только технический, но и стратегический шаг для обеспечения бесперебойной работы оборудования. Помимо соответствия техническим параметрам, важно учитывать следующие аспекты при выборе поставщика:

• Сертификация и стандарты качества: Убедитесь, что продукция соответствует международным и национальным стандартам (например, ГОСТ, ISO, CE). Это гарантирует заявленные характеристики и безопасность.
• Опыт и репутация производителя: Приоритет следует отдавать поставщикам с доказанным опытом производства нагревательных элементов для промышленного применения. Референсы и отзывы от других B2B-клиентов могут быть полезны. Производители, такие как Bitzer (для своих компрессоров), «Мегахолод» и «Полимернагрев», предлагают зарекомендовавшие себя решения.
• Гибкость производства и кастомизация: Способность изготовить ТЭНы по индивидуальным чертежам или с нестандартными длинами/изгибами критична для специфического оборудования.
• Техническая поддержка и консультации: Наличие квалифицированной службы поддержки, способной помочь с подбором, монтажом и эксплуатацией, существенно снижает риски и повышает эффективность внедрения.
• Гарантийные обязательства: Условия гарантии, сроки службы и доступность запасных частей являются важными факторами TCO.
• Условия поставки и логистика: Для промышленных предприятий сроки поставки и надежность логистики могут быть решающими для минимизации простоев.

Принятие решения о внедрении такого ТЭНа должно основываться на комплексном анализе выгод и рисков, где ключевыми метриками выступают не только первоначальные инвестиции, но и совокупная стоимость владения (TCO) на протяжении всего жизненного цикла компрессорного оборудования. Это позволяет принимать обоснованные решения, направленные на долгосрочную операционную эффективность и устойчивость бизнеса.

После стратегического обоснования выбора и тщательной оценки поставщиков, следующий этап — это детальная проработка процессов внедрения и оптимизации эксплуатации, что обеспечит максимальную отдачу от инвестиций и минимизирует потенциальные риски в долгосрочной перспективе.

Продвинутая практика и внедрение ТЭНов 24 В с изгибом: от монтажа до долгосрочной эффективности

Успешное внедрение специализированных ТЭНов 24 В с изгибом под коленвал требует не просто установки элемента, но и комплексного подхода к планированию, монтажу, интеграции с системами управления и последующему обслуживанию. Этот раздел посвящен практическим аспектам, которые позволят реализовать проект максимально эффективно и безопасно, максимизируя окупаемость инвестиций.

Детальный план реализации и инсталляции

Внедрение системы подогрева масла в компрессоре следует рассматривать как мини-проект, требующий поэтапного подхода. Для B2B-клиентов это означает не только техническую часть, но и управление ресурсами, сроками и качеством.

1. Этап 1: Аудит и проектирование (Спринт 1)
   • Цель: Определение точных потребностей и разработка детальной спецификации.
   • Действия:
     • Анализ текущего состояния компрессора: модель, объем масла, условия эксплуатации (температурный режим, влажность).
     • Оценка доступности электропитания 24 В, разработка схемы подключения.
     • Выбор оптимальной мощности ТЭНа (35-130 Вт) на основе расчетов теплопотерь и желаемой скорости нагрева.
     • Проектирование места монтажа ТЭНа с учетом изгиба под коленвал для максимального теплового контакта.
     • Определение необходимости дополнительных датчиков (уровня масла, температуры) и терморегуляторов.
   • Роли: Главный инженер, механик, электрик.
   • Артефакты: Отчет об аудите, техническое задание, схема монтажа, спецификация оборудования.
2. Этап 2: Закупка и подготовка (Спринт 2)
   • Цель: Приобретение необходимого оборудования и подготовка к монтажу.
   • Действия:
     • Выбор поставщика согласно критериям, изложенным в первой части статьи.
     • Закупка ТЭНа, датчиков, терморегуляторов, крепежных элементов, кабелей и защитной автоматики (предохранители, реле).
     • Подготовка рабочего места: обеспечение безопасности, доступ к компрессору, необходимые инструменты.
     • Обучение персонала, если требуется, работе с новым оборудованием.
   • Роли: Отдел закупок, инженер, складской персонал.
   • Артефакты: Договоры поставки, техническая документация, график поставок.
3. Этап 3: Монтаж и подключение (Спринт 3)
   • Цель: Физическая установка и электрическое подключение системы.
   • Действия:
     • Важно: Компрессор должен быть полностью обесточен и декомпрессирован.
     • Аккуратный монтаж ТЭНа с гибким изгибом, обеспечивающий плотное прилегание к поверхности картера под коленвалом. Использование рекомендованных крепежных элементов (поясковых креплений, фланцев).
     • Подключение ТЭНа к цепи питания 24 В через защитную автоматику. Использование холодного прорезиненного конца ТЭНа для безопасного подключения.
     • Установка датчиков уровня масла и терморегуляторов. Подключение их к системе управления.
     • Тщательная проверка электрической изоляции и герметичности всех соединений.
   • Роли: Электрик, механик.
   • Артефакты: Журнал монтажных работ, акт приемки электромонтажных работ.
4. Этап 4: Тестирование и ввод в эксплуатацию (Спринт 4)
   • Цель: Проверка работоспособности системы и ее интеграция в операционный процесс.
   • Действия:
     • Первоначальный запуск системы подогрева: мониторинг температуры масла, проверка отсутствия перегрева.
     • Тестирование работы датчиков и терморегуляторов. Калибровка пороговых значений.
     • Проверка работы компрессора в холодном режиме с активированным подогревом.
     • Составление регламента эксплуатации и обслуживания.
   • Роли: Инженер по эксплуатации, техник.
   • Артефакты: Протоколы испытаний, инструкция по эксплуатации, акт ввода в эксплуатацию.

Меры безопасности и системы мониторинга для обеспечения надежности

Длительная и безаварийная работа системы подогрева масла критически зависит от соблюдения мер безопасности и внедрения эффективных систем мониторинга. Даже при низком напряжении 24 В пренебрежение правилами может привести к выходу из строя оборудования и финансовым потерям.

• Защита от работы «всухую»: Это одна из главных опасностей для любого ТЭНа. Если нагревательный элемент не полностью покрыт маслом, он может перегреться и выйти из строя за считанные минуты.
  • Решение: Обязательная установка датчиков уровня масла. Система управления должна автоматически отключать ТЭН при падении уровня масла ниже критического.
• Предотвращение перегрева масла: Избыточный нагрев масла может привести к изменению его химического состава, потере смазывающих свойств, образованию нагара и сокращению срока службы. Оптимальная температура не должна превышать 60°C.
  • Решение: Использование терморегуляторов, которые отключают ТЭН при достижении заданной температуры. Некоторые современные ТЭНы оснащаются РТС-элементами (позисторными нагревателями), которые самостоятельно снижают мощность при достижении пороговой температуры, обеспечивая саморегулирование без внешних датчиков.
• Контроль длительной работы при отключенном компрессоре: Если компрессор долго простаивает, а ТЭН работает, это может привести к излишнему расходу электроэнергии и возможному перегреву.
  • Решение: Интеграция ТЭНа в общую систему управления компрессором. Возможность программирования работы нагревателя по расписанию, по датчику температуры окружающей среды или по логике, связанной с предстоящим запуском компрессора.
• Электрическая безопасность: Несмотря на низкое напряжение, качественная изоляция (двойная электроизоляция, фторопластовое/силиконовое покрытие) и защита от короткого замыкания обязательны.
• Регулярный осмотр: Периодическая проверка состояния ТЭНа, целостности изоляции, креплений и отсутствия следов перегрева или коррозии.

Управление эксплуатацией и обслуживанием

Для обеспечения максимальной долговечности и эффективности системы подогрева масла требуется систематический подход к ее эксплуатации и регулярному техническому обслуживанию.

1. Регламентные проверки:
   • Ежемесячный визуальный осмотр ТЭНа и кабелей на предмет повреждений.
   • Проверка работоспособности датчиков уровня масла и терморегуляторов (при их наличии).
   • Контроль температуры масла после прогрева (сравнение с установленными значениями).
2. Планово-предупредительный ремонт (ППР):
   • Замена ТЭНа согласно рекомендованному производителем сроку службы (обычно каждые 3-5 лет, в зависимости от интенсивности эксплуатации).
   • Проверка электрических соединений и контактов.
   • При необходимости — очистка поверхности ТЭНа от нагара или отложений (для погружных моделей).
3. Обучение персонала:
   • Обеспечение того, чтобы операторы и обслуживающий персонал были обучены правилам эксплуатации системы подогрева, мерам безопасности и порядку действий при нештатных ситуациях.
4. Документирование:
   • Ведение журнала обслуживания, фиксация всех проверок, ремонтов и замен. Это позволит отслеживать TCO и планировать бюджет на обслуживание.

Кейсы применения: дифференцированный подход для различных масштабов бизнеса

Внедрение ТЭНов 24 В с изгибом под коленвал оправдано в различных отраслях и для компаний разного масштаба, где надежность компрессорного оборудования является критическим фактором.

1. Кейс 1: Малое и среднее предприятие (SMB) – Автосервис в холодном климате
   • Проблема: В зимний период компрессор (200-300 л) с трудом запускается по утрам, что вызывает задержки в работе и повышенный износ. Отсутствует централизованная система отопления в ремзоне ночью.
   • Решение: Установлен ТЭН 24 В 80 Вт с изгибом под коленвал и интегрированным РТС-элементом. Питание от бортовой сети 24 В с таймером, включающимся за 2 часа до начала рабочего дня.
   • Результат: Надежный запуск компрессора даже при -20°C. Снижение времени простоя на 1 час в день (экономия 1000 руб/день на зарплате механиков, простоях). Увеличение межсервисного интервала компрессора на 20%. TCO снизилось на 15% за год. ROI достигнут за 8 месяцев.
2. Кейс 2: Крупное предприятие – Нефтегазовая компания (удаленная компрессорная станция)
   • Проблема: Компрессоры на удаленной газокомпрессорной станции работают в условиях Крайнего Севера, где температуры опускаются до -50°C. Отказы при запуске критически важны для непрерывности производственного процесса. Основное питание станции 24 В, автономные системы.
   • Решение: Интегрированы специализированные ТЭНы 24 В с фторопластовым покрытием и изгибом под коленвал, оснащенные двойной электроизоляцией и подключенные к централизованной системе мониторинга с датчиками уровня масла и температуры. Запуск ТЭНов происходит по прогнозу погоды или при достижении пороговой температуры окружающей среды.
   • Результат: Полное исключение отказов компрессоров из-за проблем с запуском. Снижение затрат на экстренные выезды ремонтных бригад (до 500 000 руб. за вызов) на 100%. Увеличение срока службы компрессоров на 25%. Повышение коэффициента готовности оборудования до 99.8%. ROI в данном случае измеряется не только прямыми экономиями, но и критическим снижением рисков аварий и штрафов.
3. Кейс 3: Предприятие с регулируемой деятельностью – Производство продуктов питания (холодильные установки)
   • Проблема: Компрессоры холодильных установок работают в строгих температурных режимах, любые отклонения или простои могут привести к порче продукции и нарушению санитарных норм. Требования к безопасности электрооборудования очень высоки.
   • Решение: Внедрены ТЭНы 24 В с изгибом и керамической колбой (сухие ТЭНы), что обеспечивает максимальную электробезопасность и исключает контакт нагревательного элемента с маслом, упрощая обслуживание. Вся система подключена к HACCP-совместимой системе мониторинга.
   • Результат: Гарантированный запуск компрессоров и поддержание требуемой температуры масла, что предотвращает колебания в холодильной цепи. Соответствие строгим стандартам безопасности и качества. Сокращение внеплановых ремонтов на 30%. Достижение полного контроля над температурным режимом, что критически важно для качества продукции.

Оценка окупаемости инвестиций (ROI) и совокупной стоимости владения (TCO)

Для принятия обоснованного решения о внедрении ТЭНов 24 В с изгибом под коленвал, руководителям необходимо четко понимать финансовые выгоды. Инвестиции в подобные решения обычно приносят многократную отдачу.

• Расчет ROI:

  ROI = (Прирост прибыли от инвестиций - Стоимость инвестиций) / Стоимость инвестиций * 100%

  Где «Прирост прибыли» включает:

  • Экономия на ремонте и запчастях (например, снижение на 20% от годовых затрат на ремонт).
  • Экономия от предотвращения простоев (стоимость простоя в час * количество предотвращенных часов).
  • Экономия на энергопотреблении при запуске.
  • Увеличение срока службы компрессора (снижение амортизационных отчислений).

  Пример: Если установка ТЭНа стоила 15 000 руб. (включая монтаж), а годовая экономия на ремонте и простоях составила 25 000 руб., то ROI = (25 000 - 15 000) / 15 000 * 100% = 66.7%. Окупаемость менее 2 лет.

• Расчет TCO:

  TCO = Первоначальные затраты + (Эксплуатационные расходы * Срок службы) + Затраты на обслуживание и ремонт - Остаточная стоимость

  Рассмотрение TCO позволяет сравнить различные варианты подогрева в долгосрочной перспективе, учитывая не только стоимость самого ТЭНа, но и сопутствующие расходы на электроэнергию, замену масла, ремонт компрессора, а также стоимость предотвращенных рисков.

Чек-лист по выбору и внедрению ТЭНа для картера компрессора

1. Определите модель компрессора, объем масла и климатические условия эксплуатации.
2. Рассчитайте необходимую мощность ТЭНа (обычно 35-130 Вт для 24 В систем).
3. Убедитесь, что ТЭН имеет изгиб, оптимизированный для зоны коленвала.
4. Проверьте тип защитной оболочки (фторопласт, силикон, керамика) на соответствие условиям среды.
5. Удостоверьтесь в наличии двойной электроизоляции и сертификации продукта.
6. Выберите ТЭН с холодным выводом достаточной длины для безопасного подключения.
7. Спланируйте систему мониторинга: датчики уровня масла, терморегуляторы, РТС-элементы.
8. Подготовьте схему электрического подключения с защитной автоматикой.
9. Выберите надежного поставщика с хорошей репутацией и технической поддержкой.
10. Разработайте детальный план монтажа и график тестирования.
11. Обучите персонал правилам эксплуатации и безопасности.
12. Ведите журнал обслуживания для контроля TCO.
