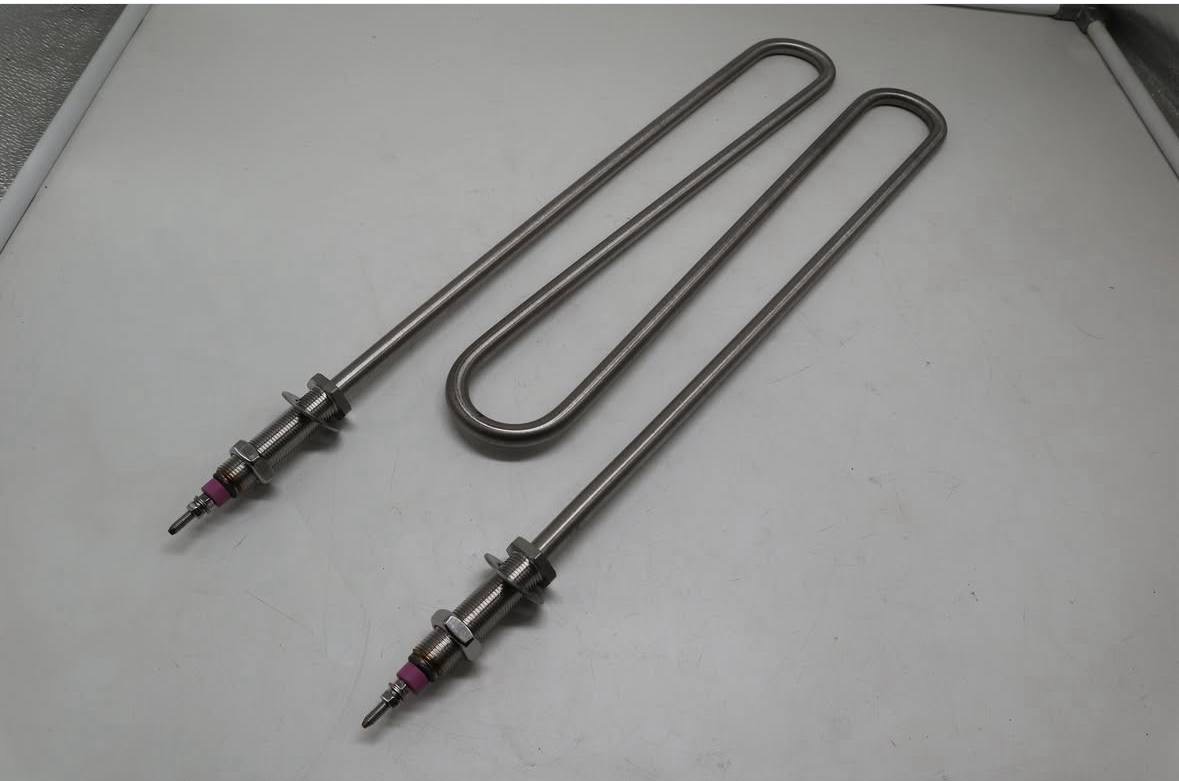

Тэн для печи. Мощность 3 квт, напряжение 220 В

Тэн для печи. Мощность 3 квт, напряжение 220 В Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Основные технические характеристики ТЭНа 3 кВт, 220 В для печи

• Мощность: 3 кВт (3000 Вт) — достаточная для эффективного нагрева печи средней мощности.
• Напряжение: 220 В — стандартное бытовое напряжение, наиболее востребованное для электрических печей.
• Сопротивление: Рассчитывается по формуле R = U² / P = 220² / 3000 ≈ 16,13 Ω.
• Сила тока: I = P / U = 3000 / 220 ≈ 13,64 А. Это значение важно для правильного подбора проводов и защиты электропитания.

Конструкция и материалы

ТЭНы для печей обычно имеют открытый резистивный элемент, выполненный из нагревательной проволоки RESCAL (французского производства) — устойчивой к высоким температурам и коррозии. Часто резистивный элемент помещается в канальный керамический изолятор, обеспечивающий высокую термостойкость — до 1000–1350 °C и хорошую изоляцию.

Оболочка бывает из углеродистой стали или нержавеющей стали, что влияет на долговечность и устойчивость к агрессивным средам.

Формы и размеры

Варианты формы ТЭНов включают:

• прямые
• плоские
• канальные
• спиралевидные
• загнутые

Габариты зависят от назначения, но для печей типичны компактные размеры с толщиной около 15 мм и длиной от 150 мм и выше. Например, керамические канальные ТЭНы могут иметь размеры 160х150х15 мм и мощность до 1,8 кВт, но подобные ТЭНы могут быть изготовлены под заказ с мощностью выше (например, 3 кВт) и с нужным напряжением входного питания.

Область применения

ТЭНы используются в электрических печах для:

• сушки
• отжига
• обжига керамики
• других технологических процессов с высокими температурами

Высокая термостойкость позволяет эксплуатировать ТЭНы при температурах до 1000–1350 °C. ТЭНы устанавливаются вертикально и требуют защиты от попадания посторонних предметов на нагревательный элемент, чтобы избежать повреждений.

Выбор ТЭНа мощностью 3 кВт на 220 В

При выборе ТЭНа необходимо обращать внимание на:

• Соответствие напряжению питания: 220 В для бытовых и небольших промышленных печей.
• Мощность нагревателя: должна соответствовать расчетной тепловой нагрузке печи.
• Материал оболочки и резистивной спирали: для надежности и долговечности.
• Форма и размеры: чтобы ТЭН подходил для конкретной модели печи.
• Сертификация и соответствие нормам: например, PN-EN 60519-1:2005 для печей сушки и отжига.

Для печей с мощностью около 3 кВт обычно используются ТЭНы с сопротивлением порядка 16 Ом, рассчитанные на ток около 14 A. Важно также правильно рассчитать параметры провода для подключения — минимум 2,5 мм² сечение для проводки, учитывая ток нагрузки около 13–14 А, что обеспечит безопасность и надежность эксплуатации.

Монтаж и подключение

ТЭНы подключаются к сети 220 В, обычно по однофазной схеме. Для трехфазных печей нагрузка распределяется равномерно, но для однопоточных печей 3 кВт — это однозначно однофазное включение.

При монтаже следует соблюдать меры безопасности:

• обеспечить надежное крепление
• исключить контакт нагревательного элемента с легковоспламеняющимися материалами
• предусмотреть заземление и установку автоматической защиты по току

Регулярный осмотр элементов необходим для предотвращения попадания посторонних предметов, которые могут привести к повреждению ТЭНа.

Расшифровка маркировки ТЭНа

Обычно на корпусе ТЭНа указывается:

• мощность (3,0)
• напряжение (220 В)
• год изготовления
• материал оболочки
• предназначение (например, для воды, воздуха или печи)

Пример маркировки: P 3,0 220 19 УТ — ТЭН 3 кВт, 220 В, изготовлен в 2019 году, оболочка из углеродистой стали.

Примеры готовых решений

ТЭНы типа канальный керамический с мощностью от 1,8 кВт и напряжением 220 В могут изготавливаться и на заказ со спецификацией 3 кВт с соответствующими размерами. Нагреватели для кондитерских и прочих печей в технических каталогах представлены с мощностью, близкой к 2,5–3 кВт, напряжением 220–240 В, с разной геометрией для адаптации под корпус печи.

Для более подробной информации о монтаже и подключении ТЭНа, а также о необходимых мерах безопасности, можно ознакомиться с дополнительными материалами на нашем сайте.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Техническое обслуживание и эксплуатация ТЭНа 3 кВт, 220 В

Для обеспечения долговечности и надежности работы ТЭНа, важно проводить регулярное техническое обслуживание. Это включает в себя:

• Проверка состояния нагревательного элемента: Регулярный осмотр на наличие повреждений, коррозии или отложений, которые могут снизить эффективность нагрева.
• Очистка: Удаление загрязнений и накипи, которые могут накапливаться на поверхности ТЭНа, особенно в условиях высокой влажности или при использовании в агрессивных средах.
• Проверка электрических соединений: Убедитесь, что все соединения надежны и не имеют коррозии, что может привести к перегреву и выходу из строя.

Проблемы и их решение

В процессе эксплуатации ТЭНа могут возникать различные проблемы. Ниже приведены распространенные неисправности и способы их устранения:

Советы по выбору дополнительных компонентов

При установке ТЭНа 3 кВт, 220 В, важно также учитывать выбор дополнительных компонентов, таких как:

• Терморегуляторы: Позволяют поддерживать заданную температуру и предотвращают перегрев.
• Автоматические выключатели: Обеспечивают защиту от перегрузок и коротких замыканий.
• Изоляторы: Используются для защиты от электрических ударов и повышения безопасности эксплуатации.

Заключение

ТЭН мощностью 3 кВт на 220 В является надежным и эффективным решением для различных печей. Правильный выбор, установка и регулярное обслуживание обеспечивают его долгую и безопасную эксплуатацию. Для получения дополнительной информации о монтаже и эксплуатации ТЭНа, а также о других продуктах, можно обратиться к техническим каталогам и рекомендациям на сайте Завода ТЭН №1.
