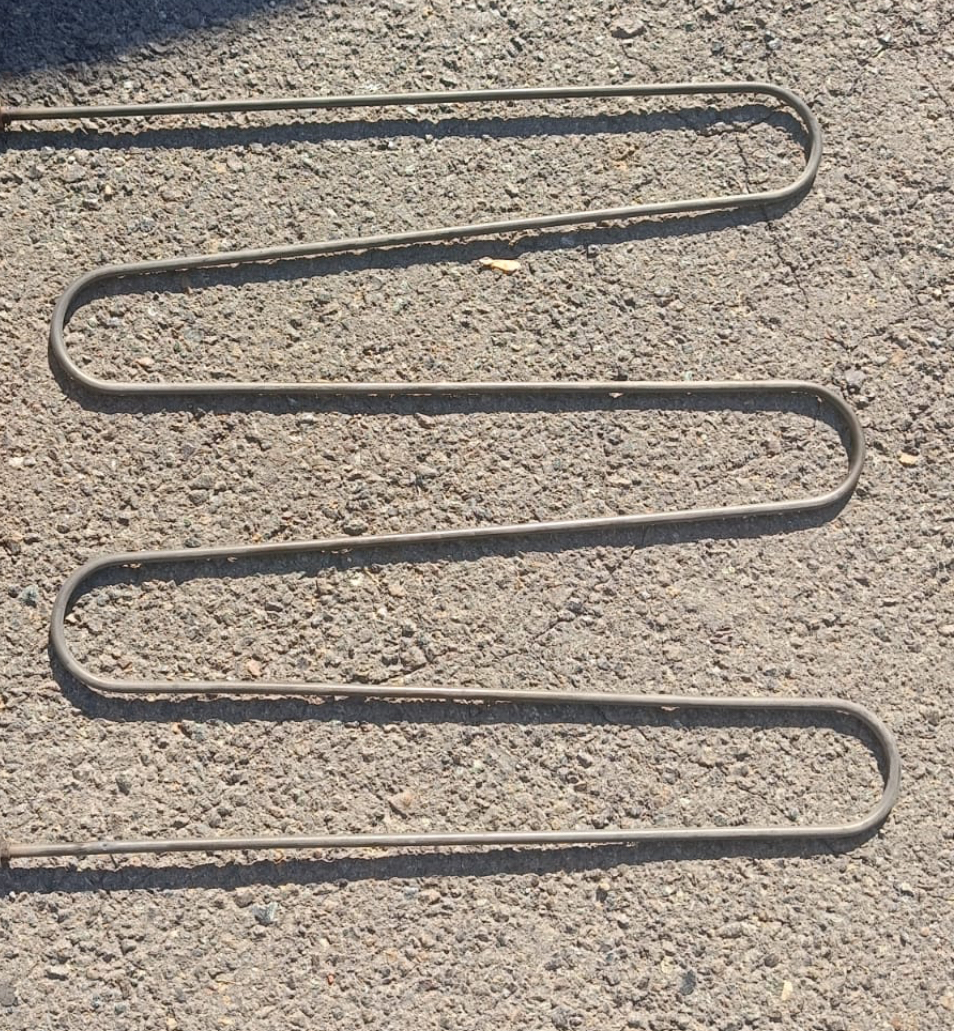

Тэн для печи. Мощность 2,1 квт, напряжение 220 В

ТЭН для печи, мощность 2,1 кВт, напряжение 220 В: Технические Особенности, Конструкция, Область Применения, Нюансы Выбора и Монтажа

Выбор и правильная эксплуатация нагревательных элементов (ТЭНов) для промышленных и лабораторных печей являются критически важными факторами, определяющими эффективность производственных процессов, стабильность качества выпускаемой продукции и общие операционные издержки. В контексте ТЭНа мощностью 2,1 кВт и напряжением 220 В, речь идет о распространенном стандарте, который, однако, требует детального понимания всех технических и практических аспектов для обеспечения долгосрочной надежности и экономической целесообразности.

Ключевые Понятия и Технические Основы Электронагрева

ТЭН (Трубчатый Электронагреватель) — это устройство, предназначенное для преобразования электрической энергии в тепловую за счет нагрева резистивной спирали, помещенной внутри металлической или керамической трубки и изолированной диэлектриком.

• Электрические характеристики: Для ТЭНа с заявленной мощностью 2,1 кВт (2100 Вт) и рабочим напряжением 220 В, ток нагрузки (I) будет составлять примерно I = P / U = 2100 Вт / 220 В ≈ 9,55 А. Этот параметр напрямую влияет на требования к электрической проводке. Для обеспечения безопасности и предотвращения перегрева, сечение питающего медного провода должно быть не менее 2,5 мм². Использование кабеля меньшего сечения ведет к потерям энергии, нагреву проводки и риску возгорания.
• Электрическое сопротивление: Сопротивление (R) такого ТЭНа, рассчитанное по закону Ома, составляет R = U² / P = 220² В / 2100 Вт ≈ 23 Ом. Это значение служит ключевым показателем для проверки исправности нагревательного элемента перед установкой или в процессе диагностики с помощью мультиметра. Существенное отклонение от этого значения может свидетельствовать о внутреннем повреждении (например, обрыве или частичном коротком замыкании спирали).

Конструктивные Решения и Материалы для Различных Условий Эксплуатации

Конструкция ТЭНа является результатом инженерных решений, направленных на максимальную теплоотдачу и долговечность в специфических средах.

• Базовая конструкция: Стандартный ТЭН состоит из внешней металлической трубки (чаще всего из нержавеющей или углеродистой стали, устойчивой к коррозии и высоким температурам), внутри которой расположена нихромовая спираль. Нихром выбран благодаря высокому удельному сопротивлению и устойчивости к окислению при высоких температурах. Пространство между спиралью и оболочкой заполняется уплотненной окисью магния (MgO). Этот материал является отличным электрическим изолятором, предотвращающим короткое замыкание между спиралью и оболочкой, при этом обладая высокой теплопроводностью для эффективного отвода тепла от спирали к внешней трубке. Торцы элемента герметизируются специальными составами, например, влагостойким лаком, для защиты внутренних компонентов от воздействия влаги и агрессивных сред, что критично для поддержания электрической изоляции.
• Оребрение для газовых сред: Для повышения эффективности теплоотдачи в газовых средах (воздух, азот и т.д.), на внешнюю поверхность трубки может быть нанесено оребрение. Обычно это стальная гофрированная лента, которая значительно увеличивает площадь поверхности теплообмена. Оребренные ТЭНы обеспечивают более быстрый и равномерный нагрев больших объемов воздуха, что сокращает время цикла нагрева и повышает общую энергоэффективность системы.
• Керамические ТЭНы для экстремальных температур: В печах сушки, отжига и обжига, где требуются температуры выше 800 °C, традиционные металлические ТЭНы сталкиваются с ограничениями по материалу оболочки. В таких условиях применяются керамические ТЭНы, обычно в виде плоских канальных нагревателей. Они используют нагревательную проволоку из специальных сплавов (например, RESCAL французского производства) внутри керамического канала. Основное преимущество керамики — способность выдерживать экстремально высокие температуры, до 1000–1350 °C, что делает их незаменимыми для процессов, требующих сверхвысокотемпературного нагрева с высокой стабильностью и длительным сроком службы. Типичная толщина таких канальных ТЭНов составляет около 15 мм, а их мощность до 2100 Вт позволяет обеспечить быстрый и контролируемый нагрев.

Применение и Соответствие Отраслевым Стандартам

ТЭНы мощностью около 2,1 кВт и напряжением 220 В находят широкое применение в различных отраслях, от лабораторных исследований до промышленного производства.

• Целевые области: Эти элементы часто используются для точного поддержания температуры в небольших промышленных печах, печах для термической обработки металлов, стерилизаторах, сушильных шкафах, лабораторном оборудовании, а также в некоторых видах торгового и бытового оборудования, где требуется стабильный и контролируемый нагрев. Рабочее напряжение 220 В обеспечивает совместимость с однофазными сетями, упрощая интеграцию в существующую инфраструктуру.
• Стандартизация: Для всех типов ТЭНов, используемых в промышленных печах, критически важным является соответствие стандартам безопасности и эксплуатационным характеристикам. Один из таких стандартов — PN-EN 60519-1:2005. Он регламентирует общие требования безопасности к электронагревательным установкам промышленного назначения. Выбор компонентов, соответствующих этим нормам, является фундаментальным аспектом обеспечения надежности, снижения рисков аварийных ситуаций и поддержания производственной дисциплины. Для лиц, принимающих решения, это означает минимизацию юридических и репутационных рисков, связанных с эксплуатацией оборудования, а также упрощение процессов аудита и сертификации.

Основы Монтажа и Подключения: Безопасность и Долговечность

Правильный монтаж и подключение ТЭНа напрямую влияют на его эффективность, срок службы и общую безопасность установки. Некорректная установка может привести к сокращению ресурса элемента и возникновению аварийных ситуаций.

1. Подключение к сети: ТЭНы на 220 В подключаются к однофазной сети. Важно использовать проводку, способную выдерживать ток около 10 А. Кабель с сечением не менее 2,5 мм² является минимально допустимым для медного провода. Рекомендуется использовать специальные термостойкие провода и клеммы, особенно если выводы ТЭНа находятся в зоне повышенных температур.
2. Предварительная проверка сопротивления: Перед подключением необходимо измерить сопротивление нового ТЭНа с помощью мультиметра. Как уже упоминалось, для 2,1 кВт при 220 В это значение должно быть около 23 Ом. Такое измерение является быстрой и эффективной проверкой элемента на наличие заводских дефектов или повреждений при транспортировке.
3. Герметизация и изоляция: Выводы ТЭНа обычно крепятся с помощью резьбовых соединений. Крайне важно обеспечить надежное механическое крепление и качественную электрическую изоляцию питающих проводов, чтобы предотвратить короткие замыкания, искрение и воздействие влаги.
4. Позиционирование в печи: В печах с керамическими ТЭНами элементы следует устанавливать строго вертикально в предназначенные для них пазы или каналы. Это обеспечивает оптимальный теплообмен и предотвращает деформацию, вызванную температурными расширениями. Важно исключить любое механическое воздействие на ТЭНы, такое как падение посторонних предметов или прямой контакт с обрабатываемыми материалами, что может привести к их повреждению или разрушению.

Критерии Выбора ТЭНа 2,1 кВт, 220 В: Стратегический Подход

Принимая решение о закупке или замене ТЭНа, важно руководствоваться не только базовыми техническими характеристиками, но и более широким набором критериев, влияющих на совокупную стоимость владения (TCO) и операционную эффективность в долгосрочной перспективе.

После тщательного анализа и выбора оптимального ТЭНа, стратегическая ценность переходит к этапу его профессиональной интеграции и долгосрочной эксплуатации. Эффективность инвестиций в оборудование напрямую зависит от качества монтажа, настроек системы управления и предиктивного обслуживания, что позволяет минимизировать риски и максимизировать производительность.

Продвинутые Стратегии Интеграции и Эксплуатации ТЭНов 2,1 кВт, 220 В для Повышения Производственной Эффективности

Успешный ввод в эксплуатацию ТЭНа мощностью 2,1 кВт при напряжении 220 В выходит за рамки простого подключения. Это требует комплексного подхода, охватывающего детальное планирование, контроль качества на каждом этапе и применение передовых методик мониторинга. Основная цель — не только обеспечить работу нагревательного элемента, но и добиться максимальной энергоэффективности, продлить срок службы оборудования и исключить незапланированные простои, которые являются прямыми потерями для любого предприятия.

Детализированная Пошаговая Реализация Проекта по Внедрению ТЭНов

Внедрение новых или замена существующих ТЭНов должно проводиться в рамках четко структурированного проекта, разделенного на логические этапы, с обозначением ответственных ролей и ожидаемых результатов.

1. Этап 1: Подготовка и Планирование (1-2 недели)
   • Ответственные: Инженер-конструктор, Закупщик, Руководитель производства.
   • Ключевые артефакты: Развернутое техническое задание (ТЗ) на ТЭН (с учетом формы, мощности, материала, среды работы), спецификация кабельной продукции и защитного оборудования (автоматические выключатели, УЗО), бюджет проекта.
   • Контроль качества: Внутренняя проверка соответствия ТЗ на основе критериев, описанных в Части 1 (материал оболочки, форма, размеры, стандарты). Оценка надежности потенциальных поставщиков.
   • Экономический аспект: Детальный расчет первоначальных капитальных затрат (CAPEX) на закупку ТЭНов, сопутствующих электрических компонентов, автоматики и монтажных работ. Прогноз сроков поставки и планирование логистики для минимизации простоев.
2. Этап 2: Закупка и Входной Контроль (2-4 недели)
   • Ответственные: Закупщик, Инженер по качеству, Электромонтажник.
   • Ключевые артефакты: Договоры поставки, протоколы входного контроля (измерения сопротивления ТЭНов, визуального осмотра), копии сертификатов соответствия (например, PN-EN 60519-1:2005) и паспортов изделий.
   • Контроль качества: Обязательное измерение сопротивления каждого поставляемого ТЭНа (должно быть около 23 Ом для 2,1 кВт, 220 В) для исключения заводского брака или повреждений при транспортировке. Проверка целостности упаковки и отсутствие видимых механических повреждений.
   • Экономический аспект: Сравнение фактической стоимости закупки с плановой. Учет возможных рисков, связанных с задержками поставок, которые могут привести к простою производственной линии.
3. Этап 3: Монтаж и Подключение (1-3 дня на один ТЭН/узел)
   • Ответственные: Электромонтажник, Инженер по ТБ (Технике Безопасности).
   • Ключевые артефакты: Акт выполненных работ по монтажу, утвержденные схемы подключения, протоколы заземления.
   • Контроль качества:
     1. Подтверждение использования питающей проводки с сечением не менее 2,5 мм², выполненной из меди.
     2. Проверка надежности резьбовых соединений и качества термостойкой изоляции на выводах ТЭНов.
     3. Контроль правильного и надежного заземления корпуса печи и каждого ТЭНа согласно ПУЭ.
     4. Для керамических ТЭНов: строгая вертикальная установка, отсутствие механических напряжений и защита от случайных ударов.
     5. Повторное измерение сопротивления после монтажа для выявления повреждений, возникших в процессе установки.
   • Экономический аспект: Оптимизация трудозатрат на монтаж. Оценка рисков, связанных с некачественным монтажом (потери из-за простоя, штрафы за несоблюдение ТБ).
4. Этап 4: Пусконаладка и Оптимизация (1-3 дня)
   • Ответственные: Инженер-КИПиА (Контрольно-Измерительные Приборы и Автоматика), Технолог производственной линии.
   • Ключевые артефакты: Протоколы пусконаладочных испытаний, конфигурационные файлы ПИД-регуляторов, первичные графики энергопотребления.
   • Контроль качества: Точная настройка терморегуляторов для поддержания заданной температуры с минимальными отклонениями. Проверка работы всех защитных систем (аварийные термостаты, датчики перегрева, предохранители). Оценка равномерности нагрева в рабочей камере при различных режимах.
   • Экономический аспект: Расчет операционных затрат (OPEX) на электроэнергию при различных режимах работы. Поиск оптимальных настроек для минимизации энергопотребления без ущерба для технологического процесса.
5. Этап 5: Эксплуатация и Предиктивное Обслуживание (постоянно)
   • Ответственные: Оператор оборудования, Инженер по обслуживанию, Руководитель производства.
   • Ключевые артефакты: Электронный или бумажный журнал учета работы ТЭНов, данные телеметрии (рабочий ток, напряжение, температура), графики планово-предупредительных ремонтов (ППР).
   • Контроль качества: Регулярный мониторинг рабочих параметров ТЭНов. Внедрение системы предиктивного обслуживания на основе анализа данных (например, постепенное изменение сопротивления или увеличение времени нагрева может указывать на износ).
   • Экономический аспект: Расчет ROI (возврата инвестиций) на основе снижения простоев и оптимизации энергопотребления. Оценка TCO (совокупной стоимости владения) за счет продления срока службы элементов и снижения затрат на аварийные ремонты. Например, если внедрение системы предиктивного обслуживания позволяет сократить незапланированные простои на 20%, а каждый час простоя стоит 5000 рублей, то при 100 часах простоя в год экономия составит 100 000 рублей.

Практические Кейсы Внедрения и Эксплуатационные Паттерны

Рассмотрим конкретные примеры, демонстрирующие, как стратегический выбор и грамотная эксплуатация ТЭНов 2,1 кВт, 220 В влияют на бизнес-результаты в различных производственных сценариях.

Сценарий 1: Модернизация Печи Отжига в Мелкосерийном Производстве

• Контекст: Небольшое машиностроительное предприятие использовало муфельную печь для отжига высокопрочных деталей. Изначально установленные металлические ТЭНы часто выходили из строя из-за регулярной работы на верхних границах допустимых температур (до 950 °C). Частые замены приводили к простоям, срывам сроков и дополнительным расходам на обслуживание.
• Решение: Предприятие приняло решение о переходе на керамические канальные ТЭНы 2,1 кВт, 220 В, способные выдерживать температуры до 1200 °C. Была проведена незначительная доработка камеры печи для их вертикальной установки, а также внедрена современная система ПИД-регулирования с высокоточной термопарой типа S для оптимального управления температурой.
• Результат и ROI:
  • Увеличение срока службы ТЭНов: с 6 месяцев до 3 лет (рост в 6 раз). Это привело к сокращению затрат на закупку и замену нагревательных элементов на 83% ежегодно.
  • Снижение незапланированных простоев: Устранение неожиданных остановок производства позволило сохранить непрерывный объем выпуска продукции и избежать потери выручки (по оценкам, экономия до 50 000 руб./год от предотвращенных простоев).
  • Повышение стабильности процесса: Точное поддержание температурного режима улучшило качество отжига, снизив процент брака деталей на 3%, что прямо повлияло на сокращение затрат на переработку и утилизацию.

  Общий ROI от перехода на керамические ТЭНы и новую систему управления составил около 180% за первый год эксплуатации, с последующим увеличением этого показателя.

Сценарий 2: Оптимизация Сушильной Камеры для Сельскохозяйственной Продукции (Предприятие Среднего Масштаба)

• Контекст: Агропромышленный комплекс использовал большие сушильные камеры для зерна. Из-за устаревшей системы нагрева наблюдались неравномерный нагрев и частые локальные перегревы, что приводило к частичной порче продукции и высокому энергопотреблению.
• Решение: Проведена модернизация системы нагрева с установкой множества оребренных металлических ТЭНов 2,1 кВт, 220 В. Камера была поделена на несколько температурных зон, каждая из которых контролировалась отдельным ПИД-регулятором. Внедрена система ротации ТЭНов и комплексного мониторинга потребляемого тока.
• Результат и ROI:
  • Равномерность нагрева: Обеспечено однородное распределение температуры в камере, что снизило потери продукции из-за пересушивания/недосушивания на 7%.
  • Энергоэффективность: Оптимизация циклов нагрева и зонирование привели к снижению энергопотребления на 12% при сохранении или даже увеличении производительности (оценка: экономия до 150 000 руб./год на электроэнергии).
  • Продление срока службы оборудования: Система ротации равномерно распределила нагрузку между всеми ТЭНами, увеличив средний срок службы каждого элемента на 20%, что сократило частоту закупок и обслуживания.

  Суммарный экономический эффект от модернизации превысил 250 000 руб./год, с окупаемостью инвестиций в новую систему управления и ТЭНы менее чем за 1,5 года.

Чек-лист для Систематического Управления Жизненным Циклом ТЭНа

Для C-уровня и руководителей подразделений критически важно иметь инструменты для контроля и управления, позволяющие поддерживать высокую операционную эффективность и минимизировать риски. Этот чек-лист предназначен для регулярной оценки состояния и производительности системы нагрева на основе ТЭНов 2,1 кВт, 220 В.

1. Еженедельный операционный контроль:
   • <input type="checkbox" disabled> Проверка показаний всех терморегуляторов и их соответствия заданным технологическим значениям.
   • <input type="checkbox" disabled> Визуальный осмотр доступных частей ТЭНов на предмет деформаций, чрезмерного нагара, трещин (для керамических элементов) или других аномалий.
   • <input type="checkbox" disabled> Контроль рабочего тока каждого ТЭНа (если реализован автоматический или ручной мониторинг). Значительные отклонения могут указывать на неисправность.
   • <input type="checkbox" disabled> Проверка журналов сбоев и аварийных остановок системы нагрева.
2. Ежемесячная техническая диагностика:
   • <input type="checkbox" disabled> Измерение сопротивления ТЭНов (выборочно или по графику планово-предупредительных ремонтов) для отслеживания деградации с течением времени.
   • <input type="checkbox" disabled> Проверка качества электрических контактов и надежности изоляции на выводах ТЭНов, а также их герметичности.
   • <input type="checkbox" disabled> Очистка ТЭНов и внутренней поверхности нагревательной камеры от пыли, нагара и других отложений, которые могут снижать теплоотдачу и вызывать локальные перегревы.
   • <input type="checkbox" disabled> Проверка функционирования аварийных термостатов и других защитных устройств (например, предохранителей, тепловых реле).
3. Ежеквартальный стратегический обзор:
   • <input type="checkbox" disabled> Анализ данных об энергопотреблении печи за отчетный период, выявление аномалий и потенциальных возможностей для оптимизации.
   • <input type="checkbox" disabled> Оценка средних сроков службы ТЭНов на основе эксплуатационных данных и планирование закупок на следующий период для обеспечения непрерывности производства.
   • <input type="checkbox" disabled> Анализ причин любых простоев, связанных с нагревательными элементами, и разработка корректирующих мероприятий для предотвращения их повторения.
   • <input type="checkbox" disabled> Сравнение текущих операционных затрат (OPEX) с плановыми показателями и выявление отклонений для корректировки бюджета.
4. Годовое планирование и модернизация:
   • <input type="checkbox" disabled> Пересмотр стратегии выбора ТЭНов на основе накопленного опыта, новых предложений на рынке и изменившихся технологических требований.
   • <input type="checkbox" disabled> Комплексная оценка экономической эффективности всей системы нагрева, включая TCO и ROI.
   • <input type="checkbox" disabled> Планирование инвестиций в модернизацию оборудования или систем контроля, включая внедрение более совершенных датчиков и автоматики.
   • <input type="checkbox" disabled> Организация обучения персонала новым методикам обслуживания, диагностики и эксплуатации нагревательного оборудования.
