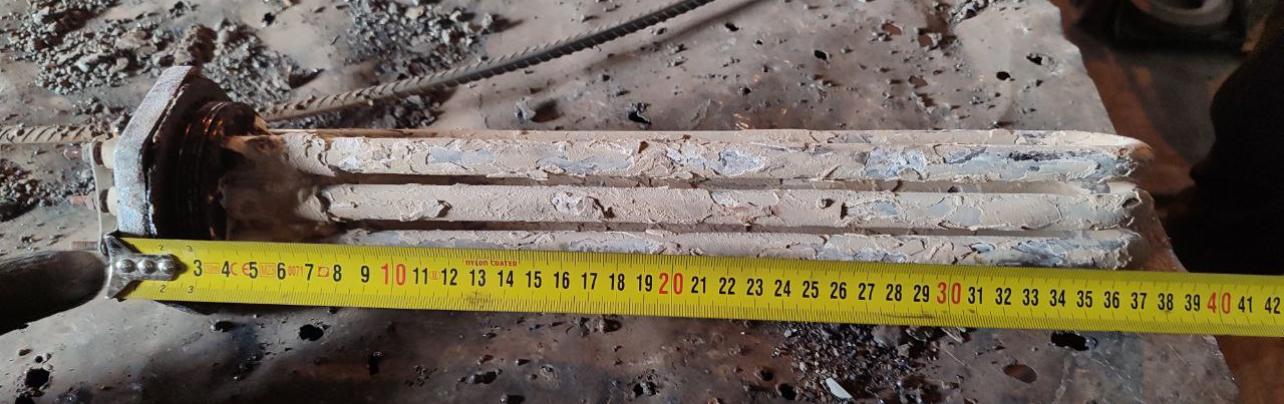

Тэн для парогенератора ПЭТ-50Н, мощностью 9 кВт

ТЭН для парогенератора ПЭТ-50Н мощностью 9 кВт: Ключевые аспекты для промышленных решений

ТЭН (трубчатый электронагреватель) мощностью 9 кВт для парогенератора ПЭТ-50Н является неотъемлемым элементом в архитектуре промышленных систем, предназначенных для высокоэффективного производства насыщенного пара. При номинальной производительности установки в 50 кг/ч пара в час, стандартная общая мощность ПЭТ-50Н составляет 35 кВт, формируемая, как правило, из нескольких ТЭНов. Однако интеграция модуля на 9 кВт позволяет значительно повысить гибкость системы, адаптируя ее под конкретные производственные задачи, требующие меньшей интенсивности нагрева, или для поэтапного наращивания мощности, что оптимизирует энергопотребление и снижает нагрузку на электросеть.

Общая характеристика парогенератора ПЭТ-50Н и стратегическая роль ТЭНа 9 кВт

Парогенератор ПЭТ-50Н представляет собой электрический тэновый агрегат промышленного назначения, разработанный для интенсивной и непрерывной эксплуатации в различных секторах экономики. Его применение охватывает широкий спектр отраслей: от машиностроения и химической промышленности до агропромышленного комплекса, деревообработки, крупных химчисток и предприятий, специализирующихся на обработке поверхностей паром. Принцип его работы основан на контролируемом нагреве воды внутри котла из нержавеющей стали при помощи ТЭНов, что обеспечивает генерацию чистого пара с температурой до 160°C в стандартном исполнении или до 180°C при рабочем давлении до 10 бар (0,35–0,55 МПа, или 3,5–5,5 кгс/см²).

ТЭН мощностью 9 кВт, как часть нагревательной группы, критически важен для обеспечения равномерного и быстрого нагрева воды, что позволяет парогенератору оперативно достигать рабочего давления. Эти элементы, как правило, изготавливаются из высококачественной нержавеющей стали с внутренней изоляцией из магнезита, имеют трубчатую конфигурацию (типовой диаметр 8–18 мм, длина до 600 мм, варьирующаяся в зависимости от требований к монтажу и общей компоновки). Конструкция ТЭНов предполагает их эффективное функционирование в агрессивных условиях высоких температур и влажности. Крепление осуществляется посредством фланцевых или резьбовых соединений, что упрощает процедуру обслуживания и замены отдельных элементов без необходимости демонтажа всей установки.

Ключевые преимущества применения ТЭНов в парогенераторах ПЭТ-50Н включают:

• Высокая эксплуатационная надежность: Обеспечение стабильной работы в непрерывном режиме, с временем выхода на рабочее давление около 10–15 минут.
• Коррозионная стойкость: Использование нержавеющей стали для котла и самих ТЭНов значительно увеличивает срок службы оборудования в условиях постоянного контакта с водой и паром.
• Модульность и ремонтопригодность: Возможность индивидуальной замены любого ТЭНа без полного вывода из эксплуатации или сложного демонтажа всего парогенератора.

Технические характеристики ПЭТ-50Н и детальные спецификации ТЭНа 9 кВт

Для принятия информированных решений по внедрению или модернизации парогенераторного оборудования необходимо учитывать следующие стандартные параметры ПЭТ-50Н, где ТЭН 9 кВт выступает в роли ключевого модульного компонента:

Спецификации ТЭНа 9 кВт (на основе типовых требований для серии ПЭТ) детализируются следующим образом:

• Материал корпуса: Как правило, нержавеющая сталь марок AISI 304 или AISI 316, реже медь для специфических сред. Выбор материала критичен для сопротивления коррозии.
• Нагревательный элемент: Нихромовая спираль в изоляции из уплотненного магнезита (оксид магния) для высокой диэлектрической прочности и теплопроводности.
• Диаметр трубки: В диапазоне 10–16 мм, что является отраслевым стандартом для обеспечения эффективной теплопередачи и механической прочности.
• Длина ТЭНа: От 280 до 600 мм, проектируется с учетом геометрии котла для оптимального погружения и равномерного нагрева.
• Максимальная температура поверхности: Способен выдерживать до 800°C, что обеспечивает запас прочности при интенсивной работе.
• Диапазон мощности: Адаптирован для работы от сети 380 В, с возможностью ступенчатого включения для гибкой регулировки производительности и экономии электроэнергии.

Модификации парогенераторов ПЭТ-50Н с котлом, полностью выполненным из нержавеющей стали, существенно продлевают срок службы ТЭНов, который может достигать 5000–10000 часов непрерывной работы, что значительно снижает общую стоимость владения (TCO).

Ключевые понятия и терминология

• ТЭН (трубчатый электронагреватель): Электрическое устройство, преобразующее электрическую энергию в тепловую посредством нагревательного элемента (спирали), заключенного в металлическую трубку с диэлектрическим наполнителем.
• Парогенератор тэновый: Установка, генерирующая пар за счет нагрева воды погружными ТЭНами. Отличается безопасностью и чистотой генерируемого пара.
• Насыщенный пар: Пар, находящийся в термодинамическом равновесии со своей жидкой фазой (водой) при данной температуре и давлении. Используется для нагрева, стерилизации, очистки.
• МПа (мегапаскаль): Единица измерения давления в системе СИ. 1 МПа ≈ 10 кгс/см². Стандартные рабочие давления для промышленных парогенераторов обычно находятся в диапазоне до 1 МПа.
• Сухой ход: Режим работы нагревательного элемента без достаточного количества окружающей жидкости (в данном случае, воды). Чрезвычайно опасен для ТЭНов, так как приводит к их перегреву и выходу из строя.
• Ступенчатое включение: Метод управления мощностью, при котором нагревательные элементы включаются или отключаются группами (ступенями) для точной регулировки тепловой нагрузки и экономии энергии.
• CIP-очистка (Clean-in-Place — очистка на месте): Метод автоматической очистки внутренних поверхностей технологического оборудования без его разборки. В пищевой и фармацевтической промышленности часто используются парогенераторы для стерилизации.
• TCO (Total Cost of Ownership — Общая стоимость владения): Экономический показатель, включающий не только начальную стоимость приобретения оборудования, но и все последующие затраты на эксплуатацию, обслуживание, ремонт, электроэнергию, утилизацию за весь жизненный цикл.

Принципы работы и конструктивные особенности ТЭНа в ПЭТ-50Н

ТЭНы в парогенераторе ПЭТ-50Н интегрируются в нижнюю часть котла, полностью погружаясь в воду. Это обеспечивает максимальную эффективность теплопередачи и минимизирует риск перегрева. При подаче электрического тока напряжением 380 В через нагревательную спираль, расположенную внутри ТЭНа, происходит выделение тепловой энергии. Мощность в 9 кВт (9000 Вт) достаточна для локального интенсивного кипения воды, что в модульном режиме позволяет производить от 5 до 10 литров пара в час. Системы автоматики, включающие манометры, реле давления и уровнемеры, постоянно контролируют ключевые параметры, обеспечивая безопасность и стабильность процесса. В случае достижения заданного верхнего предела давления, например, 0,55 МПа, подача электроэнергии на ТЭНы автоматически отключается.

Детализированная схема работы парогенератора ПЭТ-50Н:

1. Заполнение котла водой: Система автоматического подвода воды поддерживает оптимальный уровень жидкости в котле.
2. Инициирование нагрева: Электрический ток подается на ТЭНы. В случае системы с общей мощностью 35 кВт, ТЭНы могут активироваться поэтапно, включая модули на 9 кВт, для экономии энергии и снижения пусковых нагрузок.
3. Процесс кипения: Вода в котле нагревается до температуры кипения, превращаясь в насыщенный пар. Типовое время достижения рабочего режима составляет 10–20 минут.
4. Выход пара: Образовавшийся пар под давлением отводится из котла через специальные клапаны и патрубки для дальнейшего использования в технологических процессах.

Одной из важнейших функций безопасности в ПЭТ-50Н является защита ТЭНов от сухого хода, реализованная посредством термореле. Эта система предотвращает аварийный перегрев и потенциальный выход из строя ТЭНов при критическом снижении уровня воды в котле, что значительно повышает безопасность эксплуатации и продлевает срок службы оборудования.

Сравнительный анализ решений для промышленной парогенерации

Выбор оптимальной системы парогенерации для промышленных предприятий требует комплексного подхода, учитывающего не только начальные инвестиции, но и долгосрочные операционные расходы, требования к инфраструктуре и экологические нормативы. Рассмотрим ключевые отличия между различными типами промышленных парогенераторов:

После всестороннего рассмотрения базовых принципов, технических характеристик и сравнительного анализа ТЭН-систем для парогенераторов, становится очевидной их стратегическая ценность для промышленных потребителей. Однако максимальное использование потенциала, обеспечение долгосрочной эффективности и минимизация рисков требуют глубокого понимания продвинутых методов эксплуатации, обслуживания и интеграции, о которых пойдет речь в следующей части.

Продвинутая практика и внедрение ТЭН-систем в промышленном масштабе

Эффективная интеграция и последующая эксплуатация парогенератора ПЭТ-50Н с модульными ТЭНами на 9 кВт требует не только понимания его базовых функций, но и применения передовых практик. Эти практики направлены на максимизацию энергетической эффективности, продление срока службы оборудования и обеспечение стабильной работы в изменяющихся производственных условиях. Акцент делается на стратегическом планировании, оптимизации процессов и грамотном управлении ресурсами, что особенно важно для C-уровня и технических руководителей.

Оптимизация эксплуатации и энергетическая эффективность

Для промышленных предприятий, где затраты на электроэнергию являются значительной статьей расходов, оптимизация работы парогенератора становится ключевым фактором. Модульность системы ПЭТ-50Н с ТЭНами на 9 кВт открывает возможности для существенного снижения эксплуатационных затрат.

• Ступенчатое включение и динамическое управление нагрузкой: Использование отдельных ТЭН-модулей по 9 кВт позволяет не задействовать всю номинальную мощность 35 кВт постоянно. В периоды сниженной потребности в паре (например, в межсезонье или при неполной загрузке производства), можно активировать только часть ТЭНов. Это приводит к экономии электроэнергии до 20–30% и снижает пиковые нагрузки на электрическую сеть, предотвращая перегрузки и штрафы. Современные ПЛК (программируемые логические контроллеры) могут автоматически регулировать количество активных ТЭНов на основе текущей потребности в паре, давления и температуры.
• Системы водоподготовки: Качество питательной воды критически влияет на срок службы ТЭНов и эффективность всей системы. Жесткая вода приводит к образованию накипи на поверхности нагревательных элементов, что снижает их теплопроводность. Уже слой накипи в 1 мм может уменьшить мощность ТЭНа на 20–30%, увеличивая время нагрева и потребление электроэнергии. Внедрение систем умягчения воды (ионообменные фильтры, обратный осмос) является обязательным инвестированием. Экономический эффект от предотвращения накипи проявляется в сокращении расходов на электроэнергию, снижении частоты чисток и увеличении интервалов между заменами ТЭНов, что в совокупности многократно окупает затраты на водоподготовку.
• Регулярное техническое обслуживание и предиктивная аналитика: Плановое обслуживание, включающее чистку от накипи каждые 1000 часов работы, может продлить жизнь ТЭНа вдвое. Использование специализированных антинакипинов или растворов уксусной кислоты (5-10%) эффективно удаляет отложения. Внедрение систем предиктивной аналитики, основанных на мониторинге электрических параметров ТЭНов (сопротивление, ток) и температуры поверхности, позволяет прогнозировать возможные отказы и планировать замену до возникновения аварийной ситуации, минимизируя простои.

Пошаговая стратегия внедрения и управления жизненным циклом ТЭНа 9 кВт

Для успешного внедрения и эффективного управления парогенератором ПЭТ-50Н с модульными ТЭНами 9 кВт необходим системный подход, разделенный на несколько ключевых этапов:

1. Этап 1: Планирование и Закупка
   • Анализ потребностей: Определите точную потребность в паре (кг/ч), требуемое давление и температуру. Оцените существующие ограничения по мощности электросети (380 В, 3 фазы).
   • Выбор комплектации: Рассмотрите модификации парогенератора (базовая модель, полностью нержавеющий корпус) и потребность в модулях 9 кВт для ступенчатого включения. Оцените долгосрочные преимущества нержавеющего корпуса (+10 000 руб. к стоимости, но значительно выше коррозионная стойкость).
   • Бюджетирование TCO: Помимо начальной цены (238–259 тыс. руб. за ПЭТ-50Н), учтите расходы на доставку, монтаж, пусконаладку, электроэнергию, водоподготовку, плановое обслуживание и стоимость запасных ТЭНов (~5–10 тыс. руб. за шт.).
   • Выбор поставщика: Предпочтение отдавайте производителям с подтвержденной репутацией, наличием сервисной поддержки и готовых предоставить полную техническую документацию (паспорт изделия).
2. Этап 2: Монтаж и Пусконаладка
   • Подготовка площадки: Обеспечьте соответствие места установки требованиям безопасности, наличие адекватной вентиляции, свободного доступа для обслуживания. Подготовьте подвод воды и электропитания (380 В, 3 фазы, с соответствующей защитной автоматикой).
   • Установка оборудования: Разместите парогенератор в соответствии с проектной документацией. Подключите ТЭНы через фланцевые или резьбовые соединения, используя качественные уплотнительные материалы и герметики.
   • Электрические подключения: Проверьте сопротивление каждого ТЭНа мультиметром (норма ~15–20 Ом для 9 кВт при 380 В). Убедитесь в корректности подключения фаз и защитного заземления. Расчетный ток на фазу для 9 кВт составляет примерно 13,7 А.
   • Проверка на герметичность: После заполнения котла водой проведите тестирование на утечки под давлением до 0,1 МПа.
   • Первичный запуск и настройка: Проведите первый запуск под контролем квалифицированного специалиста, настройте автоматику (реле давления, уровнемеры) и убедитесь в достижении рабочих параметров.
3. Этап 3: Эксплуатация и Обслуживание
   • Регулярный мониторинг: Ежедневно контролируйте рабочее давление, температуру пара, уровень воды и потребляемый ток. Отклонения могут указывать на неисправности или необходимость обслуживания.
   • График чистки от накипи: Разработайте и строго следуйте графику профилактических чисток (рекомендуется каждые 1000 часов работы или при снижении производительности). Используйте проверенные реагенты (например, 5-10% раствор уксуса) или специализированные промышленные антинакипины.
   • Инспекция и диагностика: Периодически осматривайте ТЭНы и внутреннюю поверхность котла на предмет коррозии, трещин или других повреждений. Проводите замеры сопротивления изоляции ТЭНов.
   • Плановая замена ТЭНов: Ведите учет наработки ТЭНов и планируйте их замену до исчерпания ресурса. Формируйте запас наиболее критичных запасных частей.
   • Обучение персонала: Обеспечьте, чтобы персонал, работающий с оборудованием, был обучен правилам эксплуатации, обслуживания и мерам безопасности (использование СИЗ, избегание сухого хода).

Кейсы применения и экономическая целесообразность ТЭН-систем

Модульная природа ТЭН-систем в парогенераторах ПЭТ-50Н позволяет достигать значительной экономической эффективности и операционной гибкости в различных промышленных сценариях:

• Кейс 1: Производство мебели (Сегмент SMB — Малый и Средний Бизнес)

  Мебельная фабрика использовала ПЭТ-50Н для пропаривания древесины и активации клеевых составов. Внедрение модульных ТЭН-блоков по 9 кВт позволило им использовать полную мощность 35 кВт только в пиковые периоды. В межсезонье, когда объем производства снижался, фабрика работала на одном или двух модулях 9 кВт, что привело к снижению энергозатрат на 20–30%. За счет такой гибкости, годовая экономия на электроэнергии составила около 500 тыс. руб. по сравнению с постоянной работой на полной мощности, что значительно ускорило ROI (возврат инвестиций) в оборудование.

• Кейс 2: Крупная химчистка (Enterprise)

  Для крупной сети химчисток, обрабатывающей значительные объемы текстиля, важна высокая производительность пара (50 кг/ч) и его чистота. ПЭТ-50Н с общей мощностью 35 кВт, включая отдельные ТЭНы 9 кВт, обеспечил бесперебойную работу. Окупаемость в этом сегменте, как правило, составляет 6–12 месяцев при стоимости оборудования от 238–259 тыс. руб. Использование ТЭН-технологии вместо аутсорсинга парогенерации позволило химчистке не только сократить операционные расходы на ~25% (за счет собственного производства пара), но и повысить качество дезинфекции и глажки, улучшив лояльность клиентов и сократив издержки на логистику.

• Кейс 3: Агропромышленный комплекс (Регулируемая среда)

  В тепличном хозяйстве ПЭТ-50Н используется для стерилизации почвы и обработки растений паром, что является критичным для предотвращения болезней и вредителей без применения химикатов. Чистый пар, производимый ТЭНами, соответствует строгим санитарным нормам. Возможность использовать модули 9 кВт позволяет хозяйству адаптировать энергопотребление в зависимости от сезона и фазы роста растений, снижая счета за электричество. Экономия на закупке пестицидов и увеличение урожайности за счет здоровой почвы и растений является прямым финансовым преимуществом, часто превышающим начальные инвестиции в оборудование в течение нескольких лет.

Различные комплектации ПЭТ-50Н, в том числе с возможностью кастомизации под ТЭНы 9 кВт, предлагаются производителями по ценам от 115 000 до 167 000 руб. (специальные предложения) до 259 000 руб. за стандартные модели. Учет стоимости электроэнергии (например, 9 кВт·ч для 4–5 кг пара) и возможность ее экономии за счет ступенчатого включения являются ключевыми факторами при расчете окупаемости.

Чек-лист по выбору и внедрению парогенератора ПЭТ-50Н с модульными ТЭНами

Для принятия обоснованного решения по приобретению и эксплуатации парогенератора ПЭТ-50Н с модульными ТЭНами 9 кВт, руководителям и техническим специалистам рекомендуется пройти следующий чек-лист:

1. Оценка потребности в паре: Достаточна ли производительность 50 кг/ч для текущих и будущих задач? Каково требуемое давление и температура пара?
2. Анализ доступности электросети: Соответствует ли ваша промышленная электросеть требованиям 380 В, 3 фазы, 50 Гц? Есть ли возможность выделения необходимой мощности (до 35 кВт) и допустимы ли пиковые нагрузки?
3. Оценка качества воды и водоподготовки: Каков состав вашей водопроводной воды? Потребуются ли системы умягчения или деминерализации? Заложены ли затраты на водоподготовку в TCO?
4. Выбор материала котла и ТЭНов: Предусмотрено ли использование полностью нержавеющего корпуса и ТЭНов из AISI 304/316 для максимальной долговечности и коррозионной стойкости?
5. Рассмотрение модульности мощности: Актуальна ли для вашего производства возможность ступенчатого включения ТЭНов по 9 кВт для экономии электроэнергии в периоды низкой загрузки?
6. Бюджет и экономическая эффективность: Сравнен ли TCO (общая стоимость владения) ПЭТ-50Н с альтернативными решениями? Рассчитан ли срок окупаемости с учетом потенциальной экономии электроэнергии и снижения затрат на обслуживание?
7. Требования к обслуживанию и ремонтопригодность: Насколько просто будет проводить регулярную чистку и замену ТЭНов? Доступны ли запасные части и квалифицированный сервис?
8. Функции безопасности: Убедитесь в наличии и работоспособности всех систем безопасности: защиты от сухого хода, автоматического контроля давления и уровня воды.
9. Персонал и обучение: Готов ли ваш технический персонал к эксплуатации и обслуживанию данного типа оборудования? Планируются ли программы обучения?
