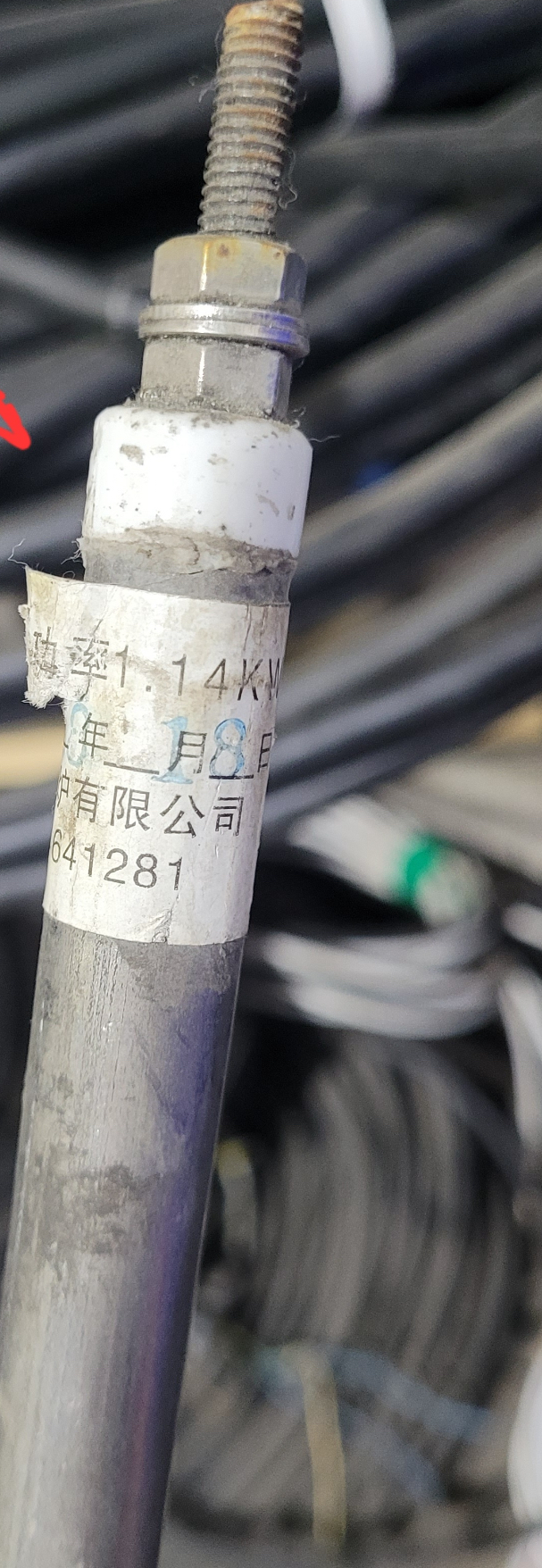

Тэн для отпускной печи RJC 880. Мощность 1,14 кВт. Сопротивление 42 Ом.

Тэн для отпускной печи RJC 880. Мощность 1,14 кВт.
Сопротивление 42 Ом. Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

1. Технические характеристики и расчетные параметры

Тип элемента: ТЭН (трубчатый электронагреватель)

Модель/серия: Для печи RJC 880

Мощность: 1,14 кВт (1140 Вт)

Сопротивление (холодное): 42 Ом

Тип крепления/монтажа: Вероятно, фланцевое или втулочное (уточняется по паспорту печи)

Назначение: Нагрев рабочей зоны отпускной печи

Основные расчетные параметры

• Напряжение питания (расчетное):


  P = \frac{U^2}{R} \Rightarrow U = \sqrt{P \cdot R} = \sqrt{1140 \cdot 42} \approx 219 \text{ В}

  Таким образом, ТЭН рассчитан на стандартную однофазную сеть ~220 В.
• Сила тока:


  I = \frac{P}{U} = \frac{1140}{220} \approx 5,18 \text{ А}
• Рабочая температура:

  Точное значение не указано, но для отпускных печей диапазон обычно 100–700°C.
• Срок службы:

  Зависит от материала оболочки, условий эксплуатации, но у качественных ТЭНов — 10 000 часов и более при штатной нагрузке.

Материалы конструктивных элементов

• Оболочка: Как правило, жаропрочная нержавеющая сталь (AISI 310, 316 и др.) или углеродистая сталь с защитным покрытием для защиты от окисления при высоких температурах.
• Нагревательная спираль: Нихром (NiCr), фехраль, кантал — в зависимости от максимальной температуры нагрева.
• Изолятор: Периклаз (оксид магния), корунд — для обеспечения электрической изоляции и отвода тепла к оболочке.

2. Конструкция и принцип работы

ТЭН — это трубка из металла, внутри которой находится нагревательная спираль, изолированная от стенок электроизоляционным материалом. При подаче напряжения спираль нагревается, тепло передается через изолятор к оболочке, которая отдает его в рабочую зону печи.

Особенности конструкции для печей типа RJC:

• Прямолинейная или U-образная форма (с двумя выводами для подключения).
• Электрическая изоляция вывода для предотвращения пробоя на корпус.
• Герметизация концов для защиты от попадания влаги и агрессивных сред.

Схемы подключения:

Обычно — параллельно или последовательно, в зависимости от рабочего напряжения и требуемой суммарной мощности. Для ТЭНа 1,14 кВт и 42 Ом схема подключения — параллельная к сети 220 В.

3. Классификация и маркировка ТЭНов

По назначению:

• Для водяных, масляных, воздушных и газовых сред (в печах — для газов или воздуха).
• Для низко- и высокотемпературных печей (до 1200°C и выше).

По конфигурации:

• Прямые, согнутые (U, W), блочные, с фланцами, с термопарой и т.д.
• Для отпускных печей — чаще всего прямые или U-образные.

Маркировка:

Маркировка ТЭНа включает:

• Тип: ТЭН, ТЭНП (плоский), ТЭНР (ребристый) и т.д.
• Мощность: 1,14 кВт
• Сопротивление: 42 Ом
• Длина: Часто входит в модель, например, RJC 880 — возможно, длина 880 мм (но это требует уточнения).
• Материал оболочки: Нержавеющая или углеродистая сталь.
• Напряжение: 220 В

Пример маркировки для вашего случая: ТЭН RJC 880, 1,14 кВт, 42 Ом, L=xxx мм, 220 В, из нержавеющей стали.

4. Особенности применения в отпускных печах

Отпускная печь — промышленное оборудование для термообработки металлов (снятия внутренних напряжений после закалки). ТЭН — основной нагревательный элемент, обеспечивающий равномерный нагрев рабочей камеры.

Требования к ТЭНу:

• Долговечность при циклических нагрузках (нагрев/охлаждение).
• Стойкость к окислению при высоких температурах.
• Равномерность нагрева по длине.

Особенности эксплуатации:

• Регулярная проверка сопротивления изоляции (мегаомметром).
• Контроль целостности оболочки (визуально и с помощью тестеров).
• Своевременная замена при снижении мощности или пробое изоляции.

5. Сравнительная таблица аналогов

6. Критерии выбора и замены

Основные критерии выбора ТЭНа для отпускной печи:

• Электрические параметры (мощность, напряжение, сопротивление).
• Геометрические размеры (длина, диаметр, тип вывода).
• Тип и материал оболочки (нержавеющая сталь — для высоких температур и агрессивных сред).
• Тип крепления (фланец, резьба, втулка).
• Сертификация и соответствие стандартам (ГОСТ, ISO и т.д.).
• Производитель и гарантия.

Частые ошибки при замене:

• Несоответствие мощности — приводит к перегреву или недостаточному нагреву.
• Неправильный тип крепления — ТЭН не встает на место.
• Использование неподходящего материала — быстрое окисление и выход из строя.
• Игнорирование сопротивления изоляции — риск пробоя на корпус.

Рекомендации по выбору:

• Сверьте паспортные данные старого и нового ТЭНа.
• Убедитесь в совпадении геометрии и типа крепления.
• Выбирайте оригинальные или рекомендованные производителем аналоги.
• Проверьте сопротивление изоляции нового элемента перед установкой.

7. Инструкция по установке и подключению

Необходимые инструменты и материалы:

• Набор ключей
• Индикаторная отвертка
• Мегаомметр (для проверки изоляции)
• Термостойкий герметик (при необходимости)

Пошаговая инструкция:

1. Отключите питание печи и убедитесь в отсутствии напряжения.
2. Демонтируйте старый ТЭН — отсоедините провода, открутите крепления.
3. Очистите посадочное место от нагара и загрязнений.
4. Установите новый ТЭН — закрепите согласно инструкции, соблюдая герметичность (если требуется).
5. Подключите провода — фаза и ноль к соответствующим выводам, заземление — к корпусу.
6. Проверьте сопротивление изоляции (между выводами и корпусом) — должно быть не менее 1 МОм.
7. Проведите пробный пуск под контролем, убедитесь в равномерном нагреве.
8. Оформите запись о замене в журнале эксплуатации.

Меры безопасности:

• Не включайте печь без проверки изоляции.
• Не используйте ТЭНы с видимыми повреждениями.
• Соблюдайте ПТБ при работе с электрооборудованием.

8. Типичные неисправности и способы устранения

9. Эксплуатация и обслуживание

• Регулярная очистка рабочей зоны печи от окалины и загрязнений.
• Контроль сопротивления изоляции не реже 1 раза в 6 месяцев.
• Визуальный осмотр ТЭНа на предмет деформаций и коррозии.
• Своевременная замена при снижении КПД или появлении дефектов.

10. Перспективные технологии и аналоги

Альтернативы ТЭНам:

• Газовые горелки — для больших печей, но требуют сложной автоматики.
• Индукционные нагреватели — высокая эффективность, но сложная конструкция и высокая цена.
• Керамические нагреватели — долгий срок службы, но чувствительны к механическим воздействиям.

Тенденции:

• Увеличение КПД за счет оптимизации конструкции и материалов.
• Внедрение «умных» систем управления — контроль температуры, защита от перегрева, удаленный мониторинг.
• Экологически чистые материалы — снижение вредных выбросов при производстве и эксплуатации.

11. Где искать оригинальные и аналогичные ТЭНы

• У официальных представителей и дистрибьюторов оборудования RJC.
• В специализированных магазинах промышленного электрооборудования.
• По каталогам производителей ТЭНов (например, Тэн-Миасс, Завод ТЭН №1).
• В интернет-магазинах по параметрам (мощность, длина, материал).

При заказе обязательно указывайте:

• Марку и модель печи (RJC 880)
• Тип и параметры ТЭНа (1,14 кВт, 42 Ом, длина, материал)
• Фото или схему крепления (если есть)

12. Направления для дальнейших исследований

• Получить точные геометрические параметры конкретно для вашего ТЭНа (длина, диаметр, тип крепления).
• Уточнить рабочую температуру и материал оболочки у производителя.
• Сравнить с аналогами других производителей по сроку службы, цене, условиям поставки.
• Изучить системы автоматизации и защиты для вашей печи — возможно, модернизация управления повысит ресурс ТЭНа.

13. Итоговая таблица параметров ТЭН RJC 880

14. Направления для дальнейших исследований

В следующей части статьи мы рассмотрим более подробно особенности эксплуатации ТЭНа для отпускной печи RJC 880, а также возможные неисправности и способы их устранения.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

1. Особенности эксплуатации ТЭНа для отпускной печи RJC 880

Эксплуатация ТЭНа для отпускной печи RJC 880 требует соблюдения ряда рекомендаций, чтобы обеспечить его долговечность и эффективность. Основные аспекты, на которые следует обратить внимание, включают:

1.1. Регулярный контроль состояния

• Проверка сопротивления изоляции: Рекомендуется проводить не реже одного раза в полгода с использованием мегаомметра. Это поможет выявить возможные повреждения изоляции, которые могут привести к пробою.
• Визуальный осмотр: Регулярно проверяйте ТЭН на наличие коррозии, механических повреждений и других дефектов, которые могут повлиять на его работу.

1.2. Условия эксплуатации

ТЭН должен работать в условиях, соответствующих его техническим характеристикам. Важно учитывать:

• Температурный режим: Рабочая температура должна находиться в пределах 100–700°C. Превышение этого диапазона может привести к быстрому выходу из строя нагревательного элемента.
• Окружающая среда: Избегайте воздействия агрессивных химических веществ и влаги, которые могут негативно сказаться на состоянии оболочки ТЭНа.

2. Устранение неисправностей

При эксплуатации ТЭНа могут возникать различные неисправности. Ниже приведены наиболее распространенные проблемы и способы их устранения:

3. Рекомендации по замене ТЭНа

При необходимости замены ТЭНа для печи RJC 880 важно учитывать следующие рекомендации:

• Выбор аналогов: При выборе аналогичного ТЭНа обращайте внимание на его электрические параметры (мощность, напряжение, сопротивление) и геометрические размеры (длина, диаметр, тип крепления).
• Сертификация: Убедитесь, что новый ТЭН соответствует стандартам качества и безопасности (например, ГОСТ, ISO).
• Проверка совместимости: Перед установкой нового ТЭНа проверьте его совместимость с вашей печью, сверив паспортные данные.

4. Перспективные технологии и инновации

Современные технологии в области нагревательных элементов продолжают развиваться. Рассмотрим некоторые из них:

• Индукционные нагреватели: Обеспечивают высокую эффективность и скорость нагрева, но требуют сложной системы управления.
• Умные системы управления: Позволяют контролировать температуру и состояние ТЭНа в реальном времени, что повышает безопасность и эффективность работы печи.
• Экологически чистые материалы: Использование новых материалов, которые снижают вредные выбросы и увеличивают срок службы нагревательных элементов.

5. Заключение

ТЭН для отпускной печи RJC 880 является ключевым элементом, от которого зависит эффективность и безопасность работы оборудования. Правильная эксплуатация, регулярное обслуживание и своевременная замена ТЭНа помогут обеспечить его долгую и надежную работу. Важно следить за состоянием нагревательного элемента и использовать только качественные и проверенные комплектующие, такие как ТЭНы от Завода ТЭН №1.

Для получения дополнительной информации о ТЭНах и их применении, а также для консультаций по выбору и замене, рекомендуется обращаться к специалистам или производителям.
