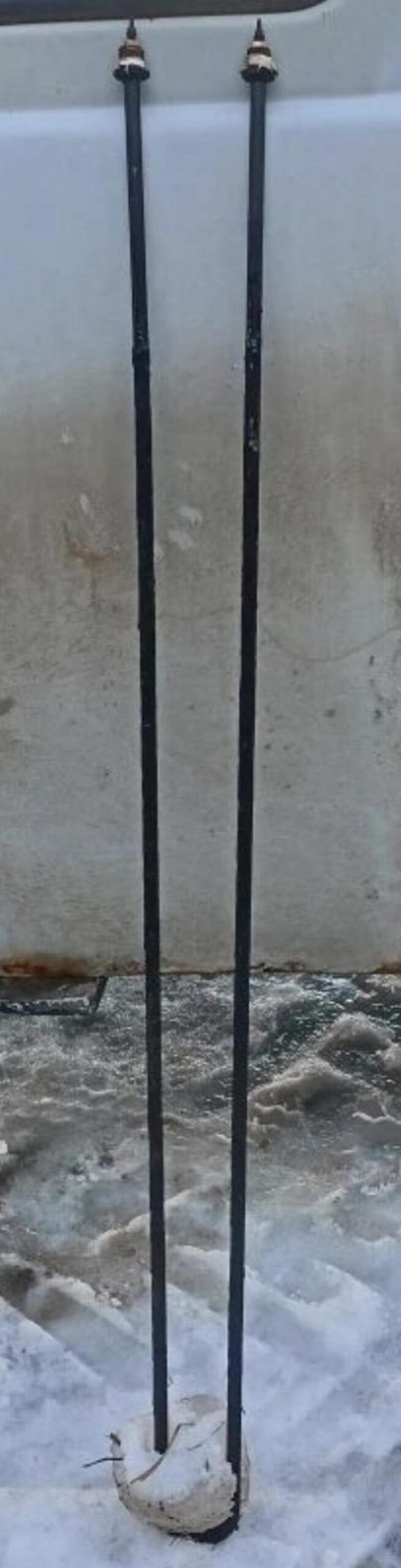

Тэн для нагрева эмульсии. Мощность 4 кВт

Тэн для нагрева эмульсии. Мощность 4 кВт Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии

Принцип работы ТЭНа в нагреве эмульсий

ТЭН преобразует электрическую энергию в тепло по закону Джоуля-Ленца: ток проходит через спираль с высоким сопротивлением (нихром или фехраль), нагревая ее до 800–1200 °C. Тепло передается через диэлектрик (оксид магния или кварцевый песок) к металлической оболочке, которая контактирует с эмульсией. В эмульсиях (смеси воды, масла и добавок) тепло распределяется конвекцией и излучением, что предотвращает локальный перегрев и разрыв эмульсии.

Ключевые этапы нагрева эмульсии:

• Электрический ток (220 В однофазный или 380 В трехфазный) подается на контактные стержни.
• Спираль нагревается, и тепло равномерно распределяется по оболочке благодаря изоляции (плотность мощности до 9 Вт/см²).
• Эмульсия нагревается без прямого контакта спирали, минимизируя накипь и коррозию.

В процессах сепарации нефти и газа ТЭНы 4 кВт используются для подогрева эмульсий, облегчая разделение фаз. Однако стоит отметить, что без терморегулятора температура корпуса может быть «стихийной» (до 240 °C), что рискованно для термочувствительных эмульсий.

Конструкция ТЭНа 4 кВт: адаптация для эмульсий

Стандартный ТЭН представляет собой металлическую трубку (диаметр 8–18 мм, длина 195–600 мм) с герметичной спиралью внутри. Для нагрева эмульсий чаще всего выбираются мокрые ТЭНы (прямой контакт) из коррозионностойких материалов, которые способны выдерживать масла, щелочи и абразивы.

Сравнение конструкций ТЭНов для эмульсий

При создании ТЭНов применяется спираль из нихрома (до 1200 °C) или фехраля (до 1400 °C), при этом нихром считается предпочтительным для эмульсий из-за его стабильности. Наполнитель, такой как магниевый оксид (MgO), обеспечивает эффективную передачу тепла и надежную изоляцию электричества.

Технические спецификации ТЭНов 4 кВт для эмульсий

Длина холодной зоны (Lm) регулируется для обеспечения равномерного нагрева.

Применение ТЭНов 4 кВт в нагреве эмульсий

Промышленные сценарии:

• Нефть и газ: Подогрев эмульсий для сепарации (нефть-вода), ТЭНы устанавливаются в трубопроводах или баках.
• Пищевая промышленность: Нагрев молочных эмульсий в доильном оборудовании (аналог DeLaval).
• Фармацевтика/косметика: Стабилизация эмульсий без разрушения структуры.
• Химическая промышленность: Нагрев полимерных эмульсий, где необходима мощность 4 кВт для больших объемов.

ТЭНы 4 кВт демонстрируют свою универсальность, подходя не только для жидкостей, но и для газов и твердых сред. Блочные конструкции позволяют отключать элементы для регулировки. Аналогично, в водонагревателях использование этих устройств уместно и эффективно.

Преимущества для эмульсий:

• Быстрый нагрев больших объемов, что способствует экономии 20–30% энергии.
• Долговечность работы, рассчитанная на годы при регулярном обслуживании.
• Наличие резерва при поломке в блочных системах.
• Интеграция с системами термозащиты, обеспечивающими безопасность на уровне 83 °C.

Недостатки:

• Перегрев без контроля может привести к превышению температуры (до 240+ °C).
• Коррозия в кислых эмульсиях, решение — использование титана или стали AISI 316.
• Накипь в водосодержащих эмульсиях, решение — применение сухих ТЭНов или магниевых анодов.

Монтаж, эксплуатация и обслуживание

Пошаговый монтаж для эмульсионного бака:

1. Выбрать ТЭН по типу крепления (резьба G1¼, фланец).
2. Установить терморегулятор и термозащиту.
3. Подключить устройство: 220/380 В и заземление; для трехфазного подключения — равномерно распределить нагрузку.
4. Заполнить бак эмульсией и обеспечить ее циркуляцию (конвекция).
5. Проверить герметичность системы и температуру (не более 100 °C для водных эмульсий).

Инструменты для монтажа: Ключи, тестер, прокладки (45–70 мм). Обратите внимание на безопасность: отключите питание и используйте диэлектрические материалы при работе.

Обслуживание: Необходимо очищать ТЭНы от накипи, заменять аноды и проверять изоляцию. Ожидаемый срок службы составляет от 5 до 10 лет.

Сравнение материалов для эмульсий

Экспертные рекомендации: Для нагрева эмульсий предпочтительнее использовать нержавеющую сталь в сочетании с терморегуляторами, а также применять 380 В для стабильности работы системы. Итальянские производители, такие как Thermowatt, предлагают устройства премиум-класса с высокой надежностью.

Перспективы и инновации

Современные ТЭНы теперь интегрируют IoT-технологии для мониторинга температуры эмульсий, что позволяет повысить их КПД на 15%. В нефтедобыче наблюдается тенденция к созданию блочных систем с автоотключением, что значительно увеличивает эффективность производства.

В следующей части статьи мы углубимся в вопросы эффективности использования ТЭНов и рассмотрим более детально их применение в разных отраслях. Также проведем необходимые расчеты на основе закона Джоуля для практического понимания их работы.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Эффективность и расчет энергетических показателей ТЭНов 4 кВт

При эксплуатации ТЭНов мощностью 4 кВт для нагрева эмульсий необходимо учитывать не только их конструктивные особенности, но и эффективность нагрева и потребляемую энергию. Эти показатели напрямую влияют на экономику производственных процессов и общее качество получаемой продукции.

Энергетическая эффективность

Степень energética эффективности ТЭНов можно рассчитать с учетом ряда факторов, включая срок эксплуатации, частоту использования и энергозатраты. При эффективном режиме работы, ТЭНы 4 кВт позволяют достичь высокой производительности, обеспечивая нагрев до 200 литров эмульсии при температуре выше 70°C в пределах 1–2 °C/мин.

Расчет потребляемой мощности

Использование закона Джоуля для анализа нагревательных процессов позволяет произвести расчет потребляемой мощности и времени нагрева. Для этого можно использовать следующую формулу:

Q = I²Rt,

где:

• Q — количество теплоты (Дж),
• I — ток (А),
• R — сопротивление (Ом),
• t — время (с).

Например, при мощности 4 кВт и напряжении 220 В ток составит примерно 18 А, что важно учитывать при проектировании систем и выборе оборудования.

Выбор характеристик ТЭНа в зависимости от условий эксплуатации

При выборе ТЭНа для конкретных условий эксплуатации важно учитывать как рабочую среду, так и состав нагреваемой эмульсии. Отклонения от рекомендуемых параметров могут привести к снижению эффективности работы и сокращению срока службы оборудования.

Условия эксплуатации

ТЭНы должны эксплуатироваться в соответствии с установленными нормами, включая:

• Температурные пределы, в которых возможна работа (обычно до 100 °C для водных эмульсий);
• Уровень pH и химическая активность эмульсий;
• Максимальная вязкость и содержание частиц в керосине и нефти.

Например, если ТЭН используется в условиях низкого pH или повышенной вязкости, следует выбирать конструкции, способные противостоять этим условиям, например, с использованием титана или нержавеющей стали марки AISI 316.

Контроль температуры и автоматизация процессов

Установка автоматических систем контроля температуры в сочетании с терморегуляторами обеспечивает стабильный процесс нагрева эмульсий. Это позволяет избежать перегрева, что особенно важно для термочувствительных составов. Использование современных интеллектуальных датчиков и IoT-технологий позволяет:

• Мониторить текущую температуру в режиме реального времени;
• Автоматически регулировать мощность ТЭНа в зависимости от загрузки и требуемого теплообмена;
• Локализовать сбои и проводить автоматизированные проверки оборудования.

Экономия и окупаемость

Системный подход к эксплуатации ТЭНов приводит к значительным экономическим преимуществам. Установка дополнительно терморегуляторов может снизить энергозатраты на 20–30% за счет минимизации перегрева и переохлаждения. При этом эффективность работы оборудования повышается, что способствует окупаемости инвестиций в оборудование и его модернизацию.

Инновационные технологии и материалы

С динамичным развитием рынка технологий нагрева эмульсий наблюдается выделение нескольких направлений, которые могут повысить качество и эффективность ТЭНов:

• Использование новых теплоизоляционных материалов: такие как аэрогели, которые могут снизить потери тепла;
• Разработка экологически чистых ТЭНов: с низким уровнем выбросов;
• Интеграция с системами умного управления: позволяющими контролировать параметры работы в различных условиях.

Перспективы в данной области позволяют ожидать улучшение не только характеристик нагревателей, но и повышение их надежности, безопасности и долговечности в использовании.

Подбор ТЭНа в зависимости от сферы применения

ТЭНы мощностью 4 кВт находят свое применение во множестве отраслей благодаря своей универсальности. Подбор ТЭНа должен учитывать специфику каждой области:

• В нефтегазовой сфере: Нужен ТЭН с высокой стабильностью работы и устойчивостью к агрессивным химическим средам.
• В пищевой отрасли: Требуется использовать только сертифицированные материалы, которые соответствуют стандартам безопасности.
• В фармацевтической и косметической сферах: Нагрев должен обеспечивать высокую точность и стабильность температур, чтобы не повредить структуру эмульсий.

Таким образом, выбор ТЭНа — это задача, требующая детальной проработки всех возможных факторов. Следующий аспект, который мы рассмотрим, касается практических примеров применения ТЭНов в различных отраслях и их сравнительных характеристик. Это поможет глубже понять, как правильно выбирать оборудование и адаптировать его под конкретные производственные процессы.
