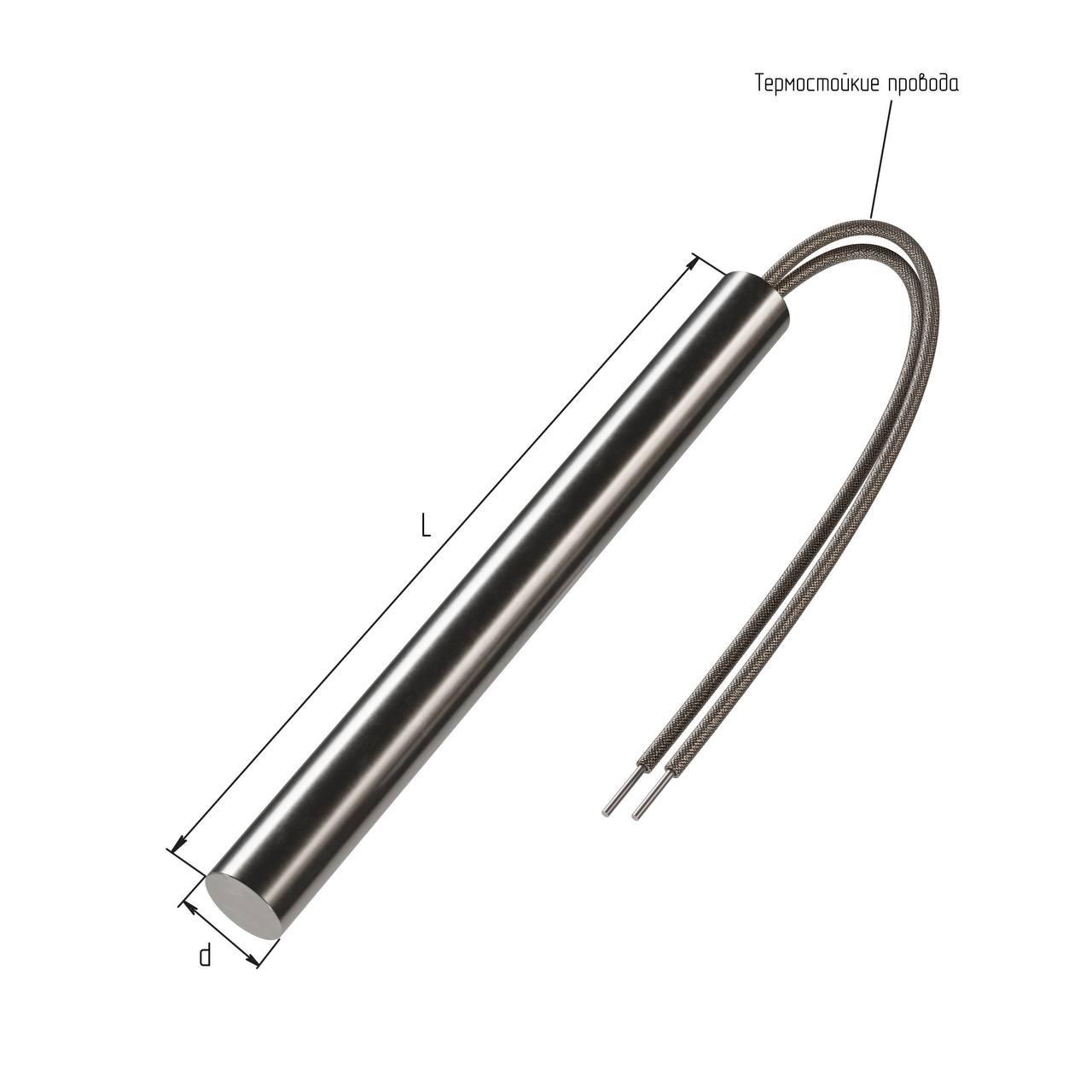

Тэн для нагрева формы для розлива водки. Диаметр 12мм длин 100мм 220в 250Вт.

Тэн для нагрева формы для розлива водки. Диаметр 12мм длин 100мм 220в
250Вт. Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии

Назначение и применение

Патронные нагреватели малого диаметра (8-12 мм) предназначены специально для локального точечного нагрева элементов упаковочного оборудования. В производстве водки ТЭНы применяются для нагрева пластиковых стаканчиков-форм, на которые наклеивается фольга с защитным и декоративным покрытием. Нагреватель устанавливается непосредственно внутри или рядом с формой розлива, обеспечивая быстрый и равномерный прогрев без перегрева соседних элементов.

Технические характеристики и параметры

Для нагревателя вашего типоразмера (12×100 мм, 250Вт, 220В) характерны следующие основные параметры:

Тепловые режимы для розлива водки

Для качественного приклеивания фольги на водку необходимо соблюдать определённые температурные диапазоны:

• 80-100°C — режим предварительного нагрева стаканчика. На этом этапе форма прогревается до температуры, при которой поверхность готова к приклеиванию фольги, но клеевой слой ещё не активирован;
• 120-150°C — оптимальный диапазон для активации клеевого слоя на фольге. Эта температура обеспечивает достаточную липкость клея для надежного приклеивания, не повреждая материал упаковки;
• Максимум 200°C — верхний предел температуры, который не должен превышаться, чтобы избежать деформации пластикового стаканчика и повреждения фольги.

Мощность 250Вт в сочетании с диаметром 12 мм обеспечивает оптимальный нагрев для локального воздействия на форму розлива среднего размера, поддерживая стабильную температуру в диапазоне 80-120°C, что соответствует требованиям для качественного приклеивания фольги.

Особенности конструкции и функционирования

Патронные нагреватели размера 12×100 мм характеризуются компактными размерами и высокой удельной мощностью. Они состоят из металлической трубки, внутри которой расположена нагревательная спираль (обычно из сплава X20Н80 или эквивалента), окруженная теплопроводящей керамической крошкой или песком. Такая конструкция обеспечивает:

• Быстрое распределение тепла по всей длине нагревателя;
• Равномерный нагрев благодаря качественной изоляции нагревательной спирали;
• Долговечность благодаря защите нагревательного элемента от прямого контакта с окружающей средой;
• Безопасность в использовании — металлический корпус предотвращает короткие замыкания и обеспечивает электрическую безопасность.

Тип крепления и монтаж

Патронные нагреватели диаметром 12 мм обычно поставляются с одним из следующих типов крепления:

• Резьбовое соединение (M16, M18) — для вкручивания непосредственно в форму или в специальный адаптер;
• Фланцевое крепление — для крепления на поверхности оборудования;
• Прямое вставление — в предварительно просверленные отверстия диаметром 12 мм с последующей герметизацией.

Выбор типа крепления зависит от конструкции вашего упаковочного оборудования. При установке важно обеспечить плотный контакт нагревателя с материалом формы для эффективной передачи тепла.

Управление и регулировка мощности

Поскольку непосредственное управление мощностью ТЭНа на 220В предусмотрено включением/выключением сетевого напряжения, для достижения точного температурного контроля рекомендуется использовать:

• Терморегулятор — автоматически включает и выключает ТЭН в зависимости от показаний датчика температуры;
• Диммер переменного напряжения — позволяет плавно регулировать мощность, снижая подаваемое напряжение с 0 до 220В;
• ПИД-контроллер — наиболее точный вариант для сложного оборудования, обеспечивающий стабильное поддержание заданной температуры.

Установка датчика температуры (термопары или терморезистора) рядом с формой розлива позволяет системе управления реагировать на изменения температуры и поддерживать оптимальный тепловой режим.

Факторы, влияющие на эффективность нагрева

Эффективность работы ТЭНа для нагрева формы зависит от нескольких ключевых факторов:

• Плотность контакта между нагревателем и нагреваемым материалом. Чем плотнее контакт, тем быстрее передаётся тепло и тем выше КПД;
• Материал формы розлива. Пластик и металл имеют разную теплопроводность; пластик нагревается медленнее и требует осторожного контроля температуры;
• Циркуляция воздуха. При использовании в закрытых конструкциях оборудования может потребоваться обеспечение отвода тепла для предотвращения перегрева соседних элементов;
• Время цикла. На производственных линиях ТЭН работает с определённым циклом включения/выключения. Инерция нагрева пластика означает, что точное управление достигается благодаря предварительному включению нагревателя за несколько секунд до контакта с формой.

Безопасность и условия эксплуатации

При использовании ТЭНа для розлива водки необходимо соблюдать следующие требования безопасности:

• Электробезопасность: Убедитесь, что нагреватель имеет надлежащее заземление и сопротивление изоляции не менее 500 МОм. Все электрические соединения должны быть защищены от влаги;
• Температурный контроль: Никогда не превышайте температуру 200°C для пластиковых форм. Используйте термодатчик для автоматического отключения при достижении максимальной температуры;
• Защита от механических повреждений: ТЭН имеет хрупкую керамическую начинку, поэтому избегайте ударов и падений;
• Периодическая проверка: Проверяйте сопротивление изоляции каждые 6-12 месяцев, особенно если оборудование работает в условиях повышенной влажности;
• Время работы: Хотя ТЭНы рассчитаны на длительную эксплуатацию, обеспечьте им периоды отдыха в течение производственной смены для предотвращения перегрева.

Сравнение с альтернативными решениями

Для нагрева форм розлива водки существуют альтернативные методы, но патронные ТЭНы диаметром 12 мм, 250Вт остаются оптимальным выбором благодаря:

• Локальности нагрева. Это влияет только на конкретный стаканчик, не нагревая соседние элементы;
• Скорости. Они обеспечивают быстрый прогрев за несколько секунд;
• Управляемости. Позволяют точно контролировать температуру через регулятор;
• Надёжности. Нержавеющая сталь AISI 430/304 устойчива к коррозии, что важно при работе с влажной средой на производстве.

Индукционный нагрев или инфракрасные лампы требуют более сложного оборудования и дороже в монтаже, в то время как обычные электрические плиты не обеспечивают нужной локализации тепла.

Практические рекомендации для производства

При внедрении ТЭНа 12×100 мм, 250Вт в производственную линию розлива водки рекомендуется:

• Провести пробные циклы с регулировкой времени нагрева и температуры, чтобы найти оптимальный режим для вашей фольги и пластика;
• Установить датчик температуры максимально близко к точке контакта фольги с формой для точной обратной связи;
• Использовать цифровой терморегулятор с предустановками для разных типов фольги и производственных режимов;
• Документировать параметры каждого режима (время нагрева, температура, напряжение) для обеспечения воспроизводимости и контроля качества;
• Проводить регулярное техническое обслуживание, проверяя целостность ТЭНа и чистоту контактных поверхностей;
• Организовать запасные части, так как ТЭНы подлежат замене при повреждении керамической изоляции.

Заключение по типоразмеру

Технические параметры вашего ТЭНа (12×100 мм, 220В, 250Вт) идеально соответствуют требованиям для нагрева форм среднего размера при розливе водки на производственных линиях среднего и малого масштаба. Мощность 250Вт обеспечивает быстрый нагрев без риска перегрева пластикового материала, а диаметр 12 мм позволяет легко интегрировать нагреватель в стандартное оборудование для розлива.

Далее рассмотрим более подробно аспекты обслуживания и ремонта данного оборудования, а также ответим на часто задаваемые вопросы касательно эксплуатации ТЭНа для нагрева форм.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Обслуживание и ремонт ТЭНа

Для обеспечения долгосрочной эксплуатации и надежности патронного нагревателя своевременное обслуживание и ремонт являются ключевыми аспектами. Важно следить за состоянием ТЭНа, чтобы предупредить возможные поломки и снизить риск аварий на производственной линии.

Регулярная проверка состояния ТЭНа

Рекомендуется проводить периодические проверки каждые 6-12 месяцев, в зависимости от интенсивности эксплуатации оборудования. Основные моменты, на которые следует обратить внимание:

• Сопротивление изоляции. Проверяйте сопротивление изоляции при помощи мегомметра. Оно должно оставаться выше 500 МОм для обеспечения безопасности использования;
• Внешний вид. Осмотрите ТЭН на наличие видимых повреждений, трещин или коррозии, которые могут повлиять на его работоспособность;
• Плотность контакта. Проверьте, насколько плотно нагреватель установлен в форме. Плохой контакт может привести к неэффективному нагреву.

Замена ТЭНа

Если при проверках будет выявлено, что ТЭН повреждён или не выполняет свою функцию, необходимо провести его замену. Процесс замены включает в себя:

1. Отключение питания и обесточивание оборудования;
2. Снятие старого ТЭНа, аккуратно освобождая его от креплений;
3. Установка нового нагревателя, следя за тем, чтобы он правильно фиксировался и обеспечивал надежный контакт;
4. Проведение тестового запуска для проверки работоспособности нового компонента.

Часто задаваемые вопросы о ТЭНе

В процессе эксплуатации ТЭНа могут возникать различные вопросы. Ниже представлены наиболее частые из них:

1. Какой срок службы у ТЭНа?

Срок службы ТЭНа зависит от условий эксплуатации и правильности его установки. При должном обслуживании нагреватель может прослужить от 3 до 5 лет.

2. Как выбрать терморегулятор для ТЭНа?

Рекомендуется использовать цифровой терморегулятор с возможностью ПИД-контроля, который обеспечит точное поддержание заданной температуры и предотвратит перегрев нагревателя.

3. Нужно ли учитывать влажность при установке ТЭНа?

Да, высокая влажность может негативно сказаться на работе ТЭНа. Важно обеспечить защиту нагревателя от влаги и проводить регулярные проверки системы изоляции.

Инновации и технологии в нагревательных системах

Современные технологии не стоят на месте, и, по мере развития отрасли, появляются новые решения для нагрева форм. Важно следить за новыми трендами и внедрять передовые методы для повышения эффективности и безопасности процессов.

Индукционные и инфракрасные нагреватели

Хотя патронные нагреватели остаются популярными, индукционные и инфракрасные нагреватели также становятся всё более распространёнными. Эти методы предлагают некоторые преимущества, такие как:

• Быстрый нагрев. Индукция обеспечивает мгновенный нагрев формы;
• Минимальное энергопотребление. Эти технологии часто более экономичны в долгосрочной перспективе;
• Типы материалов. Индукционный нагрев эффективен для металлических форм, но может требовать адаптации для пластика.

Переход на новые технологии может потребовать дополнительных затрат на оборудование и обучение, но в конечном итоге может существенно повысить качество упаковки и сократить время производственного цикла.

Будущее патронных нагревателей

Несмотря на появление новых технологий, патронные нагреватели остаются надежным и эффективным решением для нагрева форм в производстве водки. Предстоящие тенденции, такие как улучшение материалов для повышения термостойкости и снижение энергозатрат, могут способствовать их дальнейшему развитию.

Таким образом, следуя описанным рекомендациям и учитывая современные технологии, можно обеспечить высокое качество и стабильность операций в области розлива водки, минимизируя риски поломок и улучшая качество упаковки.
