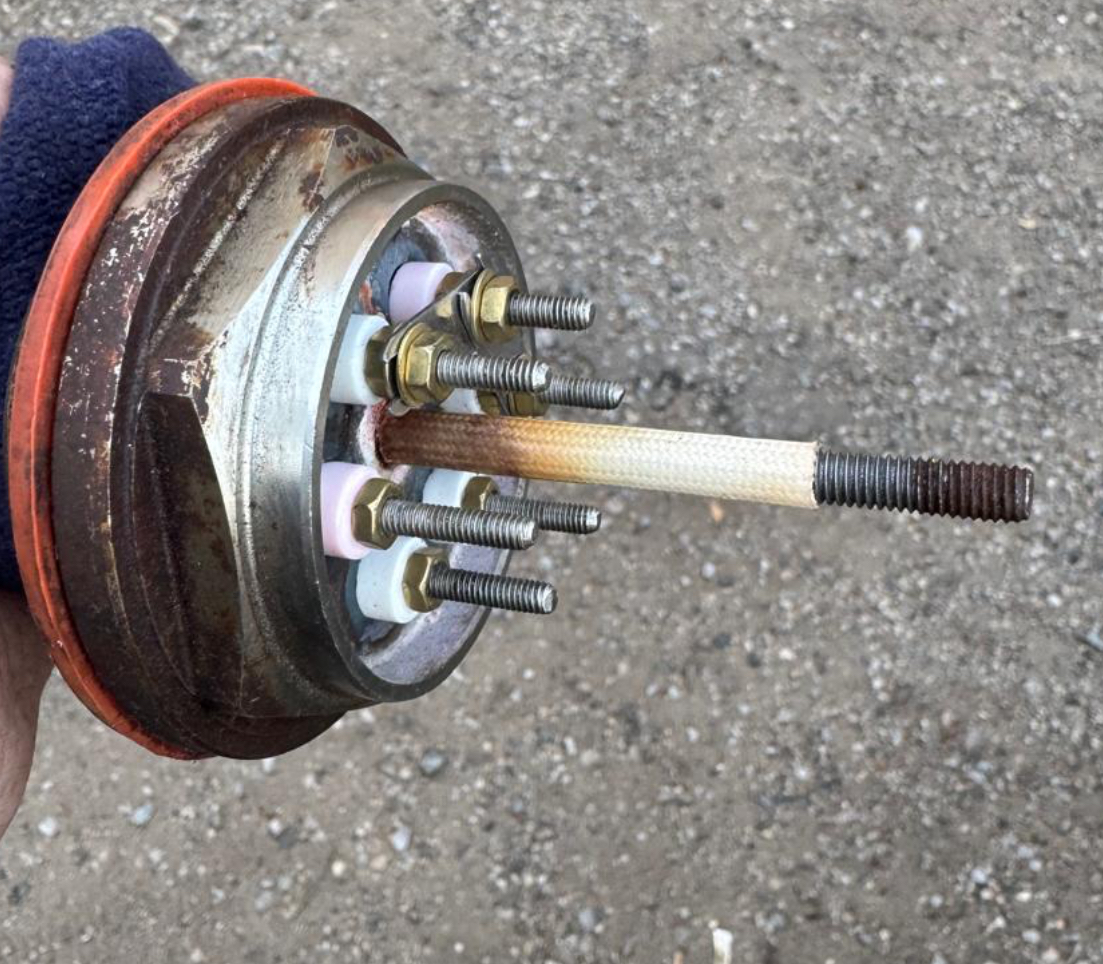

Тэн для нагрева тосола. Мощность 6 квт, напряжение 220 В

ТЭН для нагрева тосола мощностью 6 кВт, напряжение 220 В: Инженерный подход к выбору и применению

Эффективное поддержание температурного режима в промышленных, коммерческих и специализированных инженерных системах является критическим фактором для обеспечения непрерывности процессов, защиты оборудования и оптимизации эксплуатационных расходов. В контексте работы с низкозамерзающими теплоносителями, такими как тосол или антифриз, выбор адекватного нагревательного элемента (ТЭНа) с необходимыми параметрами мощности и напряжения приобретает особое значение. Мощность 6 кВт при напряжении 220 В представляет собой значительный тепловой ресурс, применимый как для предпускового подогрева тяжелой техники, так и для поддержания стабильной температуры в системах отопления крупных объектов или технологических линиях.

Ключевые понятия и терминология

Для принятия обоснованных решений необходимо четко понимать базовые термины и принципы, лежащие в основе функционирования электрических нагревателей в агрессивных средах:

• ТЭН (трубчатый электрический нагреватель): Это электронагревательный прибор, состоящий из металлической оболочки (трубки), внутри которой находится нагревательная спираль (резистивная проволока), изолированная от оболочки компактированным диэлектриком (обычно оксидом магния). При прохождении электрического тока по спирали выделяется тепло, которое эффективно передается через диэлектрик и оболочку к нагреваемой среде. Ключевая особенность ТЭНов для тосола – устойчивость материалов к химически активным компонентам антифриза.
• Тосол / Антифриз: Охлаждающие жидкости, используемые в системах, где требуется работа при отрицательных температурах или в условиях высоких требований к точке кипения. Тосол, по сути, является одной из марок антифриза, разработанной в СССР. Отличительной особенностью этих жидкостей является наличие присадок, защищающих от коррозии и пенообразования, а также спиртов (этиленгликоль, пропиленгликоль) для понижения температуры замерзания. Эти присадки могут быть агрессивны к некоторым материалам, что накладывает строгие требования к выбору оболочки ТЭНа.
• Мощность (6 кВт или 6000 Вт): Показатель скорости преобразования электрической энергии в тепловую. Для ТЭНа в 6 кВт это означает способность выделять 6000 Джоулей тепловой энергии в секунду. Такая мощность достаточна для нагрева значительных объемов жидкости (сотни литров) или для быстрого повышения температуры в менее объемных системах. В инженерных расчетах мощность ТЭНа является основным параметром для определения времени нагрева и поддержания заданной температуры с учетом теплопотерь.
• Напряжение (220 В): Стандартное однофазное напряжение бытовой и коммерческой электросети в странах СНГ. Хотя 6 кВт является относительно высокой мощностью для однофазной сети, это подключение обычно допустимо в производственных и коммерческих условиях, при условии соблюдения требований электробезопасности и норм, касающихся сечения проводников и защиты. Для мощностей, превышающих 7 кВт, обычно рекомендуется переход на трехфазное подключение для равномерного распределения нагрузки и повышения безопасности.

Конструктивные особенности и выбор материалов для ТЭНов 6 кВт 220 В

Надежность и долговечность ТЭНа в агрессивной среде тосола напрямую зависят от качества его исполнения и применяемых материалов. Для мощности 6 кВт и работы с антифризом критичны следующие аспекты:

• Оболочка нагревательного элемента: Предпочтительным материалом является нержавеющая сталь (например, марки AISI 304, AISI 316L). Она демонстрирует высокую устойчивость к коррозии, вызываемой компонентами антифризов, и сохраняет свои свойства при высоких температурах. Использование углеродистой стали или меди для ТЭНов, контактирующих с тосолом, не рекомендуется из-за их подверженности химическому воздействию и риску ускоренного разрушения.
• Внутренняя изоляция: Металлическая нагревательная спираль помещена в высокоплотный порошок оксида магния (MgO). Этот материал обладает выдающимися диэлектрическими свойствами при высоких температурах и отличной теплопроводностью, что обеспечивает эффективную передачу тепла от спирали к оболочке и надежную электрическую изоляцию.
• Типы соединений и монтаж: ТЭНы для систем с тосолом чаще всего оснащаются резьбовыми соединениями (например, стандарты 1", 1¼", 1½" или метрические аналоги 32 мм, 40 мм, 48 мм). Выбор конкретного размера зависит от объема нагреваемого бака или диаметра трубопровода. Для обеспечения герметичности и химической стойкости уплотнительные элементы (прокладки) должны быть выполнены из материалов, устойчивых к антифризам, таких как фторкаучук (Viton) или тефлон (PTFE).
• Управление температурой: Для автоматического поддержания заданной температуры и защиты системы от перегрева рекомендуется оснащать ТЭНы капиллярными или электронными терморегуляторами. Капиллярные терморегуляторы используют расширение жидкости в капиллярной трубке для замыкания/размыкания контактов, тогда как электронные обеспечивают более точное управление и могут быть интегрированы в системы автоматизации.

Критерии выбора и факторы экономической эффективности ТЭНов высокой мощности

Оптимизация капитальных и операционных затрат при выборе ТЭНа мощностью 6 кВт требует тщательного анализа ряда параметров, выходящих за рамки номинальных характеристик:

1. Совместимость с объемом системы: Мощность 6 кВт эффективна для нагрева больших объемов тосола. Необходимо рассчитать требуемую мощность исходя из объема жидкости, начальной и желаемой конечной температуры, а также теплопотерь системы. Недостаточная мощность приведет к длительному нагреву, избыточная – к повышенным затратам на оборудование и потенциальным перегревам.
2. Материал корпуса и срок службы: Инвестиции в ТЭНы из высококачественной нержавеющей стали (например, AISI 316L, особенно для агрессивных антифризов или повышенных температур) окупаются за счет увеличенного срока службы и минимизации рисков аварийных ситуаций, связанных с коррозией и пробоем.
3. Габариты и монтажные параметры: Длина и диаметр ТЭНа, а также тип резьбы (например, 1", 1¼", 1½") должны соответствовать монтажному пространству и присоединительным размерам емкости или трубопровода. От этого зависит не только возможность установки, но и эффективность теплопередачи.
4. Интеграция с системой управления: Наличие встроенного терморегулятора или возможность подключения к внешним контроллерам (ПЛК, термостатам) является ключевым для автоматизации процесса нагрева, экономии электроэнергии и защиты оборудования. Системы с интеллектуальным управлением могут обеспечивать поддержание температуры с точностью до 0.5°C.
5. Качество теплоносителя и защита от отложений: Тосол со временем может терять свои свойства, накапливать продукты разложения или содержать примеси, способствующие образованию отложений на поверхности ТЭНа. Это снижает эффективность нагрева и срок службы элемента. Применение фильтров, регулярный контроль состояния и своевременная замена теплоносителя существенно продлевают жизнь ТЭНа.

Области применения ТЭНов 6 кВт 220 В в промышленных и коммерческих системах

Мощность 6 кВт делает эти ТЭНы универсальным решением для ряда критически важных B2B-задач:

• Предпусковой подогрев двигателей крупногабаритной техники: На грузовых автомобилях, строительной, сельскохозяйственной и специальной технике, а также на стационарных дизельных генераторах, ТЭН 6 кВт обеспечивает быстрый и эффективный подогрев блока двигателя через систему охлаждения. Это значительно облегчает запуск в условиях низких температур (ниже -15°C), снижает износ двигателя, уменьшает расход топлива на холостом ходу и продлевает общий ресурс агрегата.
• Системы отопления коммерческих и промышленных зданий: В небольших котельных или вспомогательных контурах отопления, где в качестве теплоносителя используется антифриз (например, для предотвращения замерзания при длительных простоях или в неотапливаемых помещениях), ТЭНы мощностью 6 кВт могут выступать в качестве основного или вспомогательного источника тепла. Это обеспечивает надежную работу системы даже в экстремальных условиях.
• Автономные электрические котлы и бойлеры: В составе электрических котлов для индивидуального или группового обогрева помещений, а также в промышленных водонагревателях, работающих на тосоле для технологических нужд, ТЭНы этой мощности обеспечивают необходимый уровень теплопроизводительности. Диапазон мощностей таких котлов может варьироваться от 3 кВт до 50 кВт и более, где 6 кВт может быть одной из секций.
• Технологические процессы: Поддержание заданной температуры в емкостях с различными неагрессивными жидкостями, использующими антифриз в качестве промежуточного теплоносителя, в пищевой, химической или фармацевтической промышленности. Например, для предотвращения кристаллизации, поддержания вязкости или ускорения химических реакций.

Экономический эффект от применения ТЭНов такой мощности часто выражается в снижении эксплуатационных затрат, увеличении срока службы дорогостоящего оборудования и минимизации рисков, связанных с простоями или авариями. Например, для автопарка, работающего в условиях сурового климата, экономия топлива на каждом запуске двигателя и сокращение сервисных интервалов могут составлять десятки тысяч рублей в год на единицу техники, а предотвращение замерзания системы отопления может уберечь от многомиллионных убытков.

Продвинутая практика и внедрение ТЭНов 6 кВт 220 В: от проектирования до эксплуатации

Эффективное использование ТЭНа мощностью 6 кВт 220 В в системах с тосолом требует не только выбора правильного оборудования, но и грамотного проектирования, профессиональной установки и систематического обслуживания. Для лиц, принимающих решения, и технических специалистов важно понимать архитектурные особенности систем, методологии пошаговой реализации, а также возможности для дальнейшей оптимизации и мониторинга, направленные на обеспечение долгосрочной и бесперебойной работы.

Инженерный подход к проектированию систем с ТЭНами 6 кВт

Проектирование системы, включающей ТЭН мощностью 6 кВт, начинается с точного расчета тепловых потребностей и выбора оптимальной конфигурации:

1. Расчет тепловой нагрузки: Определяется объем нагреваемой среды, требуемый температурный градиент и время нагрева. Основная формула для расчета тепловой мощности: Q = m * c * ΔT / t, где Q — мощность (Вт), m — масса теплоносителя (кг), c — удельная теплоемкость тосола (зависит от состава, примерно 2.5-3.5 кДж/(кг·°C)), ΔT — изменение температуры (°C), t — время нагрева (с). К полученному значению необходимо добавить поправочный коэффициент на теплопотери системы (обычно 10-30% в зависимости от изоляции). В случае поддержания температуры, расчет основывается на компенсации теплопотерь.
2. Выбор конфигурации ТЭНов: Хотя один ТЭН на 6 кВт может быть использован, в некоторых системах предпочтительнее установить несколько ТЭНов меньшей мощности (например, два по 3 кВт или три по 2 кВт), соединенных параллельно. Это обеспечивает равномерный нагрев, позволяет ступенчато регулировать мощность и повышает отказоустойчивость (при выходе из строя одного элемента система продолжает функционировать).
3. Оптимальное размещение ТЭНа: В циркуляционных системах ТЭНы часто устанавливаются в специальных баках-теплообменниках или непосредственно в трубопроводе (проточные нагреватели). Важно обеспечить адекватную циркуляцию тосола вокруг ТЭНа для предотвращения локального перегрева и образования отложений на поверхности.
4. Требования к электросети и безопасности:
   • Сечение кабеля: Для 6 кВт при 220 В, ток составляет приблизительно 27.3 А (I = P/U). С учетом коэффициента запаса (1.25) требуется кабель, рассчитанный на ток около 34 А. Рекомендуется использовать медный кабель с сечением не менее 4 мм² для стационарной прокладки или 6 мм² для гибких подключений.
   • Автоматический выключатель: Номинал автоматического выключателя должен быть выбран с учетом пусковых токов и рабочего тока, обычно 32 А или 40 А с характеристикой «C» или «D» для индуктивных нагрузок.
   • Устройство защитного отключения (УЗО): Обязательно для защиты от поражения электрическим током и предотвращения возгораний. Рекомендуется УЗО с током утечки 30 мА.
   • Заземление: Корпус ТЭНа и металлические части системы должны быть надежно заземлены в соответствии с ПУЭ (Правилами устройства электроустановок).

Пошаговая реализация и монтаж

Процесс установки и ввода в эксплуатацию требует строгого соблюдения технических регламентов и мер безопасности:

1. Подготовительный этап:
   • Выбор места установки: Убедиться в доступности для обслуживания, достаточном пространстве для монтажа и демонтажа.
   • Проверка совместимости: Убедиться, что резьбовое соединение ТЭНа и ответная часть системы идеально подходят по размерам (1", 1¼", 1½" или метрические аналоги).
   • Подготовка инструмента и материалов: Комплект ключей, герметик (для резьбовых соединений), уплотнительные материалы (фторкаучук, тефлоновая лента или нить), мультиметр.
2. Механический монтаж:
   • Нанесение герметика или намотка тефлоновой ленты/нити на резьбу ТЭНа.
   • Аккуратное вкручивание ТЭНа в ответное отверстие системы до плотного, но не чрезмерного прилегания, чтобы обеспечить герметичность без деформации уплотнителя.
   • Подключение системы циркуляции тосола (при необходимости).
   • Заполнение системы тосолом, проверка на предмет утечек при рабочем давлении.
3. Электрический монтаж:
   • Подключение кабеля: Использование кабеля соответствующего сечения. Надежное подключение фазного (L), нейтрального (N) и заземляющего (PE) проводников к клеммам ТЭНа и электрощита.
   • Заземление: Особое внимание к качеству заземления корпуса ТЭНа.
   • Проверка изоляции: Перед подачей напряжения измерить сопротивление изоляции между нагревательным элементом и его корпусом. Значение должно быть в пределах нормы (обычно не менее 0.5 МОм для ТЭНов мощностью до 1 кВт, и более высокое для более мощных, но в общем случае, выше 1 МОм — хороший показатель).
   • Установка терморегулятора: Если ТЭН не имеет встроенного, смонтировать внешний терморегулятор или датчик температуры, подключить его к системе управления.
4. Ввод в эксплуатацию и тестирование:
   • Кратковременная подача напряжения для проверки работоспособности (нагрев, отсутствие искрений).
   • Проверка работы терморегулятора на различных уставках.
   • Мониторинг температуры и давления в системе в течение первых часов работы.

Мониторинг, обслуживание и оптимизация

Регулярное техническое обслуживание (РТО) и мониторинг критически важны для обеспечения максимальной эффективности и продления срока службы ТЭНов:

• Периодическая проверка электроконтактов: Затяжка клемм, отсутствие окисления, целостность изоляции.
• Контроль состояния тосола: Регулярный анализ pH, плотности, наличия механических примесей и продуктов разложения. Своевременная замена теплоносителя в соответствии с рекомендациями производителя.
• Очистка поверхности ТЭНа: При работе с системами, где возможно образование отложений, необходимо периодически демонтировать ТЭН для механической или химической очистки. Отложения (даже незначительные) значительно ухудшают теплопередачу и могут привести к локальному перегреву и выходу ТЭНа из строя.
• Мониторинг энергопотребления: Отслеживание фактического потребления электроэнергии позволяет выявить снижение эффективности нагрева, что может указывать на образование отложений или неисправность терморегулятора.
• Интеграция с системами диспетчеризации: Подключение датчиков температуры и состояния ТЭНа к SCADA-системам (Supervisory Control and Data Acquisition) или BMS (Building Management System) позволяет осуществлять удаленный мониторинг, автоматическое управление и своевременное реагирование на любые отклонения.

Кейсы применения и ROI (возврат инвестиций)

Рассмотрим несколько сценариев использования ТЭНов 6 кВт 220 В и оценим потенциальный возврат инвестиций:

1. Кейс 1: Предпусковой подогрев автопарка (Транспортная компания)

   Ситуация: Транспортная компания эксплуатирует 20 грузовых автомобилей в регионе с суровыми зимами (до -30°C). Ежедневный запуск холодных двигателей приводит к повышенному расходу топлива (до 5-7 литров на каждый запуск для прогрева), ускоренному износу ДВС, увеличению времени простоя и риску незапуска.

   Решение: Установка ТЭНов 6 кВт 220 В в систему охлаждения каждого автомобиля для предпускового подогрева (включается за 1-2 часа до начала работы).

   Экономический эффект и ROI:

   • Сокращение расхода топлива: ~5 литров/запуск * 20 машин * 100 холодных дней/год = 10 000 литров топлива экономии. При цене 60 руб./литр = 600 000 руб./год.
   • Увеличение ресурса двигателя: Снижение износа при холодном запуске может увеличить межремонтный пробег на 15-20%. Это отсрочка капитального ремонта двигателя, стоимость которого составляет от 200 000 до 500 000 руб.
   • Сокращение простоев: Гарантированный запуск устраняет задержки, связанные с долгим прогревом или незапуском, что повышает операционную эффективность.
   • Примерный ROI: Стоимость ТЭНа с монтажом ~30 000 руб. за машину. Общие инвестиции 600 000 руб. (20 машин). Окупаемость менее года только за счет экономии топлива, без учета увеличения ресурса и сокращения простоев.
2. Кейс 2: Поддержание температуры в системе отопления склада (Логистический центр)

   Ситуация: Склад площадью 500 м² использует систему отопления на антифризе из-за риска отключения основного отопления в нерабочее время. Существующая система не обеспечивает достаточного подогрева.

   Решение: Интеграция ТЭНа 6 кВт 220 В в буферную емкость системы отопления в качестве дополнительного или резервного источника тепла.

   Экономический эффект и ROI:

   • Предотвращение замерзания: Защита труб и оборудования от разрушения, стоимость восстановления которых может достигать сотен тысяч или миллионов рублей.
   • Стабильность температурного режима: Обеспечение сохранности хранимой продукции, чувствительной к перепадам температур (например, электроника, химикаты). Снижение рисков порчи товара.
   • Оптимизация расходов на отопление: Точечное использование электрического нагревателя позволяет эффективно поддерживать минимальную температуру при частичной нагрузке или ночью, не запуская основной, более мощный и менее гибкий котел.
   • Примерный ROI: Стоимость ТЭНа с установкой ~50 000 руб. Окупаемость может быть не прямой (снижение операционных расходов), а через предотвращение многомиллионных убытков от аварий или порчи товара. Срок окупаемости зависит от предотвращенных рисков и стабильности работы.
