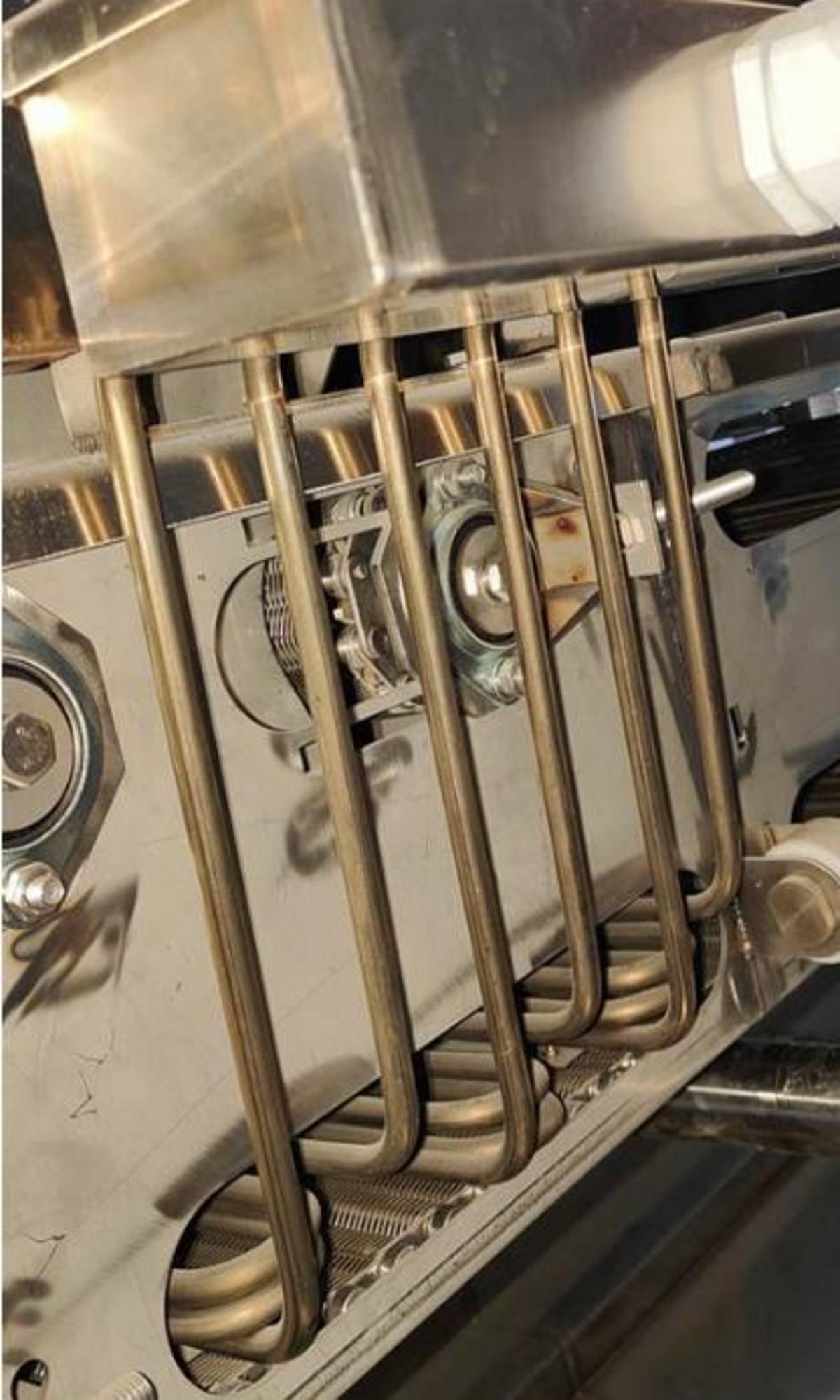

# ТЭН для нагрева пищевого растительного масла: материал AISI 304 (08Х18Н10)

Пищевое растительное масло требует специализированного оборудования для нагрева, и нержавеющая сталь AISI 304 (российский аналог 08Х18Н10) является оптимальным выбором материала для таких ТЭНов благодаря высокой коррозионной стойкости, безопасности в контакте с пищевыми продуктами и устойчивости к температурным перепадам.

Почему AISI 304 идеален для пищевого масла

Нержавеющая сталь AISI 304 (08Х18Н10) — это аустенитная нержавеющая сталь с низким содержанием углерода (максимум 0,08%), получившая исключительно широкое распространение в пищевой промышленности[2]. Эта марка обладает универсальными эксплуатационными свойствами, которые делают её идеальной для ТЭНов, работающих с пищевыми жидкостями[2].

Основное преимущество материала — высокая стойкость к коррозионному воздействию даже в местах механических повреждений (царапин, сколов)[2]. Для пищевого масла это критически важно, так как материал должен сохранять целостность и не загрязнять продукт частицами коррозии[10]. Сталь AISI 304 остаётся нейтральна к пищевым средам и устойчива к высокой влажности и перепадам температур[10].

Спецификации ТЭНов для растительного масла

Ключевые характеристики

Ведущее отличие ТЭНов для масла от обычных водяных нагревателей заключается в конструкции и параметрах мощности. ТЭНы для растительного и животного жира имеют большую длину при той же мощности по сравнению с водяными аналогами[9]. Это обеспечивает плавный нагрев и отсутствие пригорания масла и жира на поверхности нагревателя[9].

Вырабатываемая мощность ТЭНа для масла значительно ниже, чем у нагревателей воды, так как при превышении максимально допустимого теплового порога растительное масло может возгораться[5]. По этой причине максимальная температурная выработка такого нагревателя не превышает 250 градусов Цельсия[5].

Диапазоны параметров

Конструкция и принцип работы

Основные компоненты

Нагревательная спираль из нихрома преобразует электрическую энергию в тепло через естественную конвекцию[3]. Эта спираль заключена в металлический корпус, обеспечивающий защиту и равномерное распределение тепла[5].

Металлическая оболочка из нержавеющей стали AISI 304 устойчива к коррозии, вибрациям и механическим нагрузкам[3]. Температура поверхности поддерживается не выше 250°C, чтобы предотвратить деградацию масла и его возгорание[3].

Распределение мощности

Оптимальная конструкция предусматривает низкую удельную мощность (около 2,5 Вт/см²), что минимизирует локальный перегрев растительного масла[3]. Рекомендуемая мощность рассчитывается как 2–5 Вт на литр объёма резервуара для достижения необходимой температуры нагрева[3].

Длина ТЭНа должна составлять 1/2–2/3 высоты столба масла для равномерного распределения тепла по всему объёму без образования горячих зон[3].

Типы ТЭНов для растительного масла

Погружные ТЭНы с прямым контактом

Традиционные конструкции, где спираль непосредственно контактирует с маслом через металлическую оболочку[5]. Такие ТЭНы изготавливаются полностью из нержавеющей стали AISI 304 и подходят для большинства пищевых масел[9].

Сухие ТЭНы (керамические)

Сухой ТЭН для масла может использоваться не только в технологических процессах промышленного оборудования, но и для нагрева растительного и минерального масла в ёмкостях разного типа[7]. Нагревательный элемент размещается внутри герметичной колбы, что исключает риск подгорания продукции и обеспечивает высокоточный температурный режим[7][11].

Преимущества керамических ТЭНов для пищевого масла:

• Высокая надёжность и безопасность благодаря герметичной колбе[11]
• Масло и окружающая среда не влияют на электрические соединения[11]
• Нагревательный элемент можно заменить, не опустошая резервуар[11]
• Исключается риск попадания частиц в продукт[7]

Характеристики сухих ТЭНов[7]:

• Диаметр колбы: 42–52 мм
• Диаметр самого ТЭНа: 36–46 мм
• Длина: 60–3000 мм
• Максимальная температура нагревателя: 800°C (температура спирали, при этом поверхность колбы остаётся безопасной)

Блочные ТЭНы

Один ТЭН или группа ТЭНов, смонтированных в плоском или резьбовом фланце[13]. Блочные конфигурации применяются для пищевых, технических и других видов масел[13]. Такие системы могут достигать мощности до 92 кВт и используются в крупномасштабном производстве[13].

Преимущества нержавеющей стали AISI 304 для пищевого масла

Коррозионная стойкость

Сталь AISI 304 обладает значительной прочностью и остаётся нейтральна к пищевым средам[10]. Особо важно, что материал устойчив к слабым кислотам и щелочам, которые могут присутствовать в растительных маслах, особенно в нерафинированных видах[8].

Безопасность в контакте с пищей

AISI 304 широко используется в производстве оборудования для пищевой промышленности и предприятий общественного питания, а также для производства и хранения молока, пива, вина и других напитков[2]. Эта стандартная практика подтверждает безопасность материала для контакта с пищевыми жидкостями[4].

Технологические свойства

• Отличная свариваемость без ограничений (контактная, точечная, ручная и автоматическая сварка в углекислом газе)[6]
• Легкость обработки, позволяющая производить детали сложной формы и различных конфигураций[6]
• Возможность использования в широком диапазоне температур[6]

Соотношение цена-качество

При эксплуатационных свойствах, которыми обладает нержавеющая сталь AISI 304, цена — приемлемая, что объясняет высокий спрос на этот сплав[6]. Это делает AISI 304 экономически выгодным выбором для производителей ТЭНов и потребителей.

Российский аналог: сталь 08Х18Н10

По российскому стандарту ГОСТ аналогом стали AISI 304 считается сталь 08Х18Н10[2]. В США аналог обозначается как AISI 304, в Евросоюзе — 1.4301 (X5CrNi18-10)[6].

Нержавеющая сталь 08Х18Н10 изготавливается промышленным способом в дуговых электропечах и обладает идентичными свойствами для применения в пищевых ТЭНах[6].

Модификация 08Х18Н10Т

Существует жаропрочная модификация — 08Х18Н10Т (с добавлением титана), которая отличается большей прочностью и жаростойкостью, а также устойчивостью к межкристаллитной коррозии даже при сварке[4]. Её применение оправдано там, где ожидается воздействие высоких температур или предъявляются более высокие требования к прочности[4].

Промышленные применения в пищевой индустрии

ТЭНы из нержавеющей стали AISI 304 активно используются для нагрева пищевых масел в различных секторах:

• Производство кулинарного масла: поддержание оптимальной температуры при смешивании, фильтрации и упаковке[4]
• Пищевые производства: нагрев технических жидкостей и масел в ёмкостях для инжинирингового химико-технологического центра[1]
• Производство высокотехнологичного оборудования для пищевой промышленности: спиральные масляные блок-ТЭНы для профессиональных масляных ванн[1]
• Системы теплообмена: изготовление патрубков, коллекторов и деталей печной арматуры из AISI 304[6]

Рекомендации при выборе ТЭНа для растительного масла

Материал: Выбирайте ТЭНы из высококачественной нержавеющей стали AISI 304 (08Х18Н10), обеспечивающей отсутствие коррозии и безопасность пищевого продукта[9].

Конструкция: Предпочитайте конструкции с большей поверхностной площадью при меньшей мощности, которые обеспечивают плавный нагрев и исключают пригорание[9].

Удельная мощность: Рассчитывайте мощность исходя из 2–5 Вт/л объёма резервуара для равномерного нагрева без локальных перегревов[3].

Максимальная температура: Убедитесь, что ТЭН не будет разогреваться выше 250°C, чтобы исключить деградацию масла[3].

Сухие ТЭНы: Рассмотрите керамические версии, если требуется высокая надёжность и исключение контакта спирали с маслом, особенно для критичных пищевых приложений[11].

Использование ТЭНов из нержавеющей стали AISI 304 при нагреве пищевого растительного масла гарантирует долговечность оборудования, безопасность продукта и соответствие стандартам пищевой промышленности.

Продвинутая практика и внедрение систем нагрева пищевого масла

Ключевые понятия и терминология

• ТЭН (трубчатый электронагреватель) — устройство для нагрева различных сред за счет электрического тока.
• AISI 304 (аналог 08Х18Н10) — аустенитная нержавеющая сталь, широко применяемая в пищевой промышленности благодаря коррозионной стойкости и нейтральности к пищевым средам.
• Удельная мощность — мощность, приходящаяся на единицу площади поверхности нагревательного элемента (Вт/см²). Низкая удельная мощность предотвращает перегрев и деградацию масла.
• Сухой ТЭН — нагревательный элемент, заключенный в герметичную колбу, исключающую прямой контакт с нагреваемой средой.
• Блочный ТЭН — группа ТЭНов, объединенных на фланце или резьбовом соединении для мощных систем нагрева.
• TCO (Total Cost of Ownership) — совокупная стоимость владения, включая затраты на приобретение, установку, эксплуатацию, обслуживание и утилизацию.

Сравнительная таблица подходов к выбору и внедрению ТЭНов для пищевого масла

Пошаговая реализация внедрения системы нагрева

1. Этап 1: Определение потребностей и спецификаций
   • Роли: Технолог, Инженер-механик, Менеджер по закупкам.
   • Артефакты: Техническое задание (ТЗ) на нагревательную систему, включающее:
   • Тип и объем нагреваемой среды (пищевое масло, специфика — рафинированное/нерафинированное).
   • Требуемая температура нагрева и скорость нагрева.
   • Рабочее давление и температурные циклы.
   • Габариты емкости/резервуара.
   • Требования к материалам (AISI 304/08Х18Н10 как минимум).
   • Требования к безопасности (защита от перегрева, взрывозащита, если применимо).
   • Бюджетные ограничения.
   • Контроль качества: Соответствие ТЗ отраслевым стандартам пищевой безопасности.
2. Этап 2: Выбор поставщика и типа ТЭНа
   • Роли: Менеджер по закупкам, Инженер-механик, Технолог.
   • Артефакты:
   • Список потенциальных поставщиков с репутацией и опытом в пищевой отрасли.
   • Коммерческие предложения с детальным описанием продукции.
   • Технические консультации с поставщиками.
   • Выбор между стандартным, заказным или сухим ТЭНом на основе ТЗ и предложений.
   • Контроль качества: Проверка сертификатов соответствия материала (AISI 304), гарантийных обязательств.
3. Этап 3: Проектирование и монтаж
   • Роли: Инженер-механик, Инженер-электрик, Монтажная бригада.
   • Артефакты:
   • Рабочие чертежи установки ТЭНа.
   • Схема подключения электропитания с учетом мер безопасности.
   • План монтажа, минимизирующий риск повреждения оборудования и емкости.
   • Установка нагревателя, подключение к источнику питания.
   • Контроль качества: Проверка герметичности соединений, правильности электрических подключений, соблюдения норм безопасности.
4. Этап 4: Пусконаладочные работы и тестирование
   • Роли: Инженер-наладчик, Технолог.
   • Артефакты:
   • Подача питания, проверка работы ТЭНа на холостом ходу (при возможности).
   • Тестовый нагрев с контролем температуры по датчикам.
   • Настройка систем управления (термостаты, контроллеры).
   • Проверка реакции системы на отклонения температуры.
   • Контроль качества: Достижение заданных температурных режимов, отсутствие перегрева, стабильность работы.
5. Этап 5: Эксплуатация и обслуживание
   • Роли: Оператор оборудования, Техническая служба.
   • Артефакты:
   • Журнал эксплуатации и обслуживания.
   • Регламент плановых проверок (визуальный осмотр, проверка изоляции).
   • Регламент очистки ТЭНа от загрязнений (при необходимости).
   • Контроль качества: Минимизация простоев, продление срока службы оборудования, предотвращение аварий.

Кейсы и паттерны внедрения

Кейс 1: Малый пищевой цех (SMB) – Производство растительного масла для локальных продаж

• Сценарий: Небольшой объем производства, ограниченный бюджет, потребность в надежном, но простом решении.
• Выбор: Индивидуальный подбор погружного ТЭНа из AISI 304 с термостатом.
• Метрики успеха:
• Снижение времени нагрева партии масла на 15%.
• Уменьшение энергопотребления на 10% за счет точного контроля температуры.
• Повышение выхода готовой продукции на 2% за счет снижения потерь от перегрева.
• Срок службы ТЭНа > 3 лет.
• Ключевые аспекты: Простота установки, низкая стоимость владения, интуитивно понятное управление.

Кейс 2: Крупный производитель пищевых ингредиентов (Enterprise) – Массовое производство рафинированного масла

• Сценарий: Высокие объемы, строгие требования к качеству, необходимость автоматизации и интеграции в общую производственную линию.
• Выбор: Блочный ТЭН или система из нескольких заказных ТЭНов из AISI 304, интегрированные с PLC-контроллером и MES-системой.
• Метрики успеха:
• Увеличение пропускной способности линии на 20%.
• Снижение доли брака (масло с дефектами) до 0.5%.
• Экономия электроэнергии на 18% благодаря оптимизированному графику нагрева и рекуперации тепла.
• Сокращение времени обслуживания на 25% за счет предиктивной аналитики отказов.
• Общий срок службы системы > 7 лет.
• Ключевые аспекты: Высокая надежность, энергоэффективность, возможность масштабирования, интеграция с IT-системами предприятия.

Кейс 3: Производство специализированных жиров (Regulated Industry) – Например, для фармацевтики или детского питания

• Сценарий: Экстремально высокие требования к чистоте, стерильности, точности контроля температуры, прослеживаемости.
• Выбор: Сухие ТЭНы или ТЭНы с использованием специальных покрытий, полностью соответствующие стандартам GMP (Good Manufacturing Practice), с многоуровневой системой контроля и логирования данных.
• Метрики успеха:
• Поддержание температуры с точностью ±0.1°C.
• Полное соответствие требованиям санитарных норм и регуляторов.
• Отсутствие миграции примесей в продукт (<0.001 ppm).
• Минимизация риска загрязнения микрочастицами.
• Сокращение времени на валидацию процесса.
• Ключевые аспекты: Максимальная безопасность, валидация процессов, абсолютная чистота, соответствие регуляторным нормам.

Экономическая эффективность и ROI

Инвестиции в качественные ТЭНы из AISI 304 окупаются за счет:

• Снижения энергопотребления: Оптимальный расчет мощности и конструкции ТЭНа может сократить затраты на электроэнергию на 10-20%.
• Увеличения срока службы: Высококачественные материалы и правильный подбор удельной мощности обеспечивают долговечность, снижая затраты на замену.
• Уменьшения брака: Предотвращение пригорания и деградации масла повышает выход готовой продукции и снижает потери.
• Сокращения времени простоя: Надежное оборудование минимизирует незапланированные остановки производства.

Пример расчета ROI:

Исходные данные:

• Стоимость замены устаревших ТЭНов: 100 000 руб.
• Ежегодная экономия электроэнергии от внедрения новых ТЭНов: 50 000 руб.
• Снижение потерь от брака: 30 000 руб./год.
• Срок службы новых ТЭНов: 5 лет.

ROI = ((Общая выгода — Затраты на инвестиции) / Затраты на инвестиции) * 100%

Общая выгода за 5 лет = (50 000 + 30 000) * 5 = 400 000 руб.

ROI = ((400 000 — 100 000) / 100 000) * 100% = 300%
