Общее описание и принцип работы ТЭНа для нагрева песка

ТЭН (трубчатый электронагреватель) представляет собой металлическую тонкостенную трубку, в которой внутри расположена нихромовая или фехральная спираль — материал с высоким удельным сопротивлением. Эта спираль нагревается при прохождении электрического тока, передавая тепло через стенки трубки во внешнюю среду.

Для нагрева песка в качестве наполнителя между спиралью и оболочкой часто используется изоляционный материал, например, кварцевый песок, который обеспечивает надежное распределение тепла и изоляцию электрической части.

Конструкция ТЭНа для нагрева песка

• Материалы корпуса: металлическая трубка диаметром обычно от 10 до 60 мм, из нержавеющей стали или других устойчивых к коррозии сплавов. В специализированных изделиях для нагрева песка часто используются трубы диаметром 16-50 мм и длиной 1,5-2 м.
• Нагревательный элемент: нихромовая или фехральная спираль, закрепленная внутри трубки.
• Изоляционный наполнитель: кварцевый песок или другие электроизоляционные материалы (плавленая окись магния, корунд) для отвода тепла и изоляции.

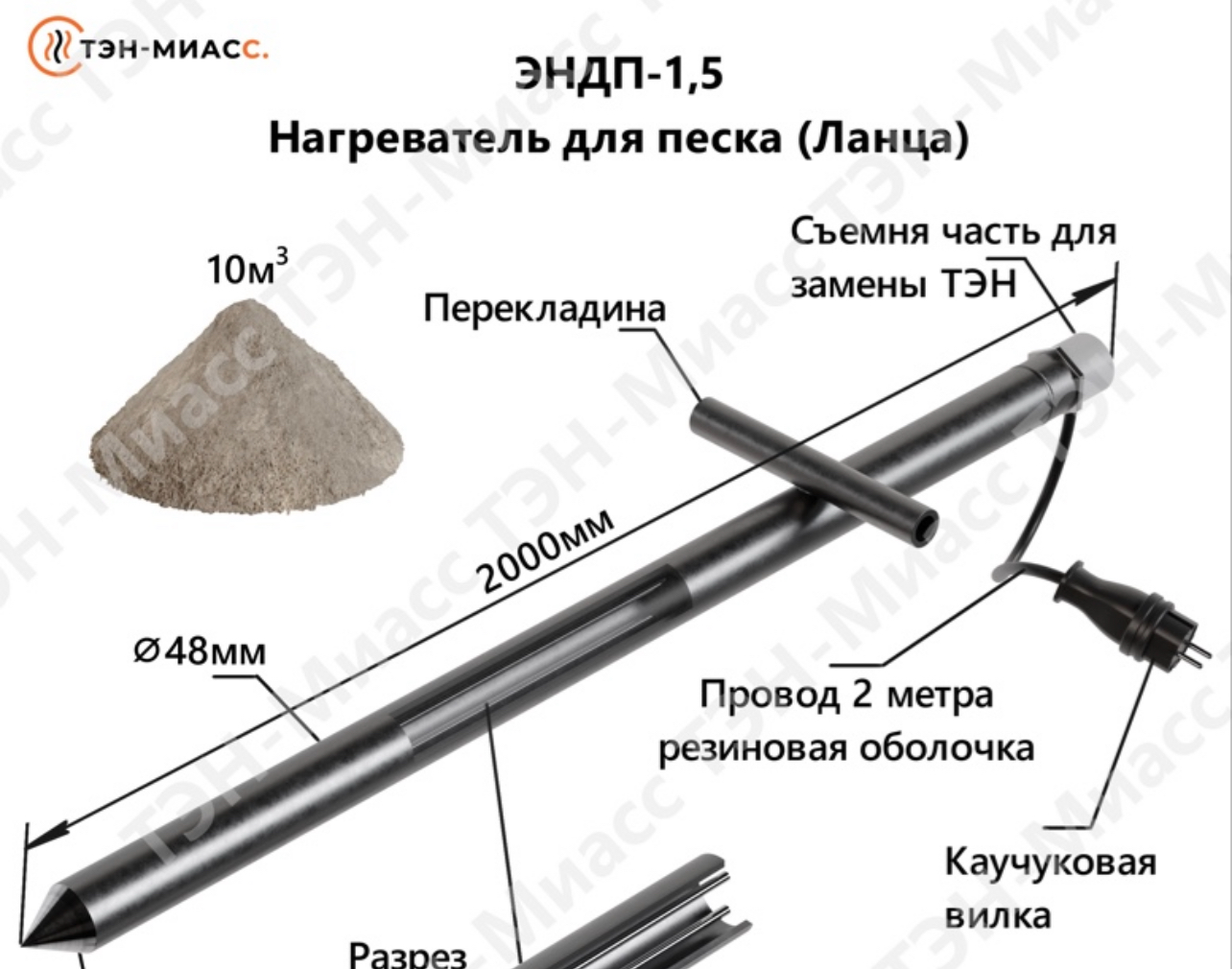

• Конструкция для работы в песке: иногда к корпусу приваривается перпендикулярная штанга для удобного погружения и извлечения из песка. Выводы проводов защищаются силиконовыми или резиновыми шлангами для предотвращения повреждений.
• Изоляция и надежность: изоляция проверяется напряжением 1250 В на 1 секунду в холодном состоянии, сопротивление изоляции должно быть не менее 0,5 МОм согласно ГОСТ 13268-88.

Особенности работы и тепловой режим при нагреве песка

• Нагрев песка — это процесс передачи тепла из внешнего источника (ТЭНа) к зернистой, неоднородной среде, состоящей из песка и воздуха. Температура зависит от времени нагрева и расстояния от нагревательного элемента.
• Песок обладает высокой термостойкостью (температура плавления около 1700 °C) и высокой удельной теплоемкостью, что делает его хорошим теплоаккумулятором. Однако зернистая структура снижает теплопроводность из-за точечных контактов между зернами.
• В системах с ТЭНами для песка рассчитывается мощность пропорционально площади прилегания песка, чтобы обеспечить надежное охлаждение поверхности ТЭНа и избежать перегрева и преждевременного выхода из строя.
• Температурный режим можно моделировать математически, учитывая теплоемкости материалов, коэффициенты теплопередачи между трубой, песком и окружающим воздухом, а также теплообмен с внешней средой.

Применение ТЭНов для нагрева песка

• Тепловая обработка и подготовка грунта: ТЭНы используются для прогрева песка и грунта перед строительными работами, например, забивкой свай в холодное время года.
• Промышленное хранение и аккумуляция тепла: нагрев песка применяется в так называемых «песчаных батареях» — теплоаккумуляторах, которые накапливают тепло (до 600-1000 °C) для последующего использования, что особенно актуально для систем возобновляемой энергетики.
• Теплообменные установки: песок служит теплоемким материалом, а ТЭНы обеспечивают стабильный нагрев, что применяется в энергоэффективных системах хранения тепла (TES) и других промышленных процессах.
• Экология и экономика: использование песка в качестве теплоаккумулятора позволяет снизить расход литий-ионных батарей в стационарных системах, а применение отходных материалов и металлического лома для изготовления корпусов способствует круговой экономике.

Особенности выбора и рекомендации по ТЭНам для песка

Системы контроля и автоматизации

В современных установках для нагрева песка применяются системы автоматического управления:

• Термореле с датчиками температуры контролируют работу ТЭНа, включая и отключая нагреватель при достижении заданных температурных порогов.
• Поддержание оптимального температурного режима продлевает срок службы ТЭНов и экономит энергию.
• Автоматизация исключает необходимость постоянного контроля оператора.

Перспективы и инновации

• Для повышения эффективности и устойчивости нагрева песка исследуются варианты обработки песка, например, покрытие кварцевого песка для улучшения солнечного поглощения и повышения термостабильности, что увеличивает эффективность хранения энергии на 60–80 %.
• Смесь песка с другими материалами (например, бентонитом и гранитным порошком) улучшает теплопроводность и эксплуатационные свойства теплоаккумуляторов.
• Использование энергоэффективных ТЭНов с улучшенной изоляцией и адаптированных к высокой температуре режимам продлевает срок службы элементов и снижает затраты на обслуживание.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Технические характеристики и стандарты ТЭНов для нагрева песка

При выборе ТЭНа для нагрева песка важно учитывать его технические характеристики, которые определяют эффективность и надежность работы устройства. Основные параметры, на которые следует обратить внимание, включают:

• Напряжение: ТЭНы могут работать в диапазоне от 12 до 600 В, что позволяет использовать их в различных системах и условиях эксплуатации.
• Мощность: стандартные значения мощности варьируются от 100 Вт до 10 кВт. Выбор мощности зависит от объема песка и требуемой температуры нагрева.
• Диаметр и длина: как уже упоминалось, диаметр ТЭНа обычно составляет от 16 до 50 мм, а длина — от 1,5 до 2 м, что обеспечивает оптимальное распределение тепла.

Монтаж и подключение ТЭНов для нагрева песка

Правильный монтаж и подключение ТЭНа играют ключевую роль в его эффективной работе. Рекомендуется следовать следующим шагам:

1. Подготовка места установки: Убедитесь, что место, где будет установлен ТЭН, соответствует требованиям по безопасности и доступности для обслуживания.
2. Установка ТЭНа: Погрузите ТЭН в песок, убедившись, что он надежно закреплен и не имеет механических повреждений.
3. Подключение к электросети: Используйте качественные кабели и разъемы, соответствующие стандартам безопасности. Проверьте, чтобы все соединения были надежными и защищенными от влаги.
4. Тестирование: Перед началом эксплуатации проведите тестирование системы, чтобы убедиться в отсутствии утечек и корректной работе всех компонентов.

Обслуживание и уход за ТЭНами

Для обеспечения долговечности и надежности работы ТЭНов необходимо проводить регулярное обслуживание:

• Проверка изоляции: Регулярно проверяйте состояние изоляции ТЭНа, чтобы избежать короткого замыкания и других электрических неисправностей.
• Очистка: Удаляйте песок и другие загрязнения с поверхности ТЭНа, чтобы предотвратить перегрев и обеспечить эффективный теплообмен.
• Контроль температуры: Используйте термореле и датчики для мониторинга температуры, что поможет избежать перегрева и продлить срок службы устройства.

Экономические аспекты использования ТЭНов для нагрева песка

Использование ТЭНов для нагрева песка может значительно снизить затраты на энергоресурсы и повысить эффективность процессов. Основные экономические преимущества включают:

• Снижение затрат на отопление: ТЭНы обеспечивают быстрый и эффективный нагрев, что позволяет сократить время работы и снизить потребление энергии.
• Долговечность: Качественные ТЭНы, такие как от Завода ТЭН №1, имеют длительный срок службы, что снижает затраты на замену и обслуживание.
• Экологичность: Использование песка как теплоаккумулятора позволяет снизить зависимость от ископаемых источников энергии и уменьшить углеродный след.

Заключение

ТЭНы для нагрева песка представляют собой высокоэффективные устройства, которые находят широкое применение в различных отраслях. Их правильный выбор, установка и обслуживание обеспечивают надежную и долговечную работу, что делает их незаменимыми в современных системах отопления и теплоаккумуляции.
