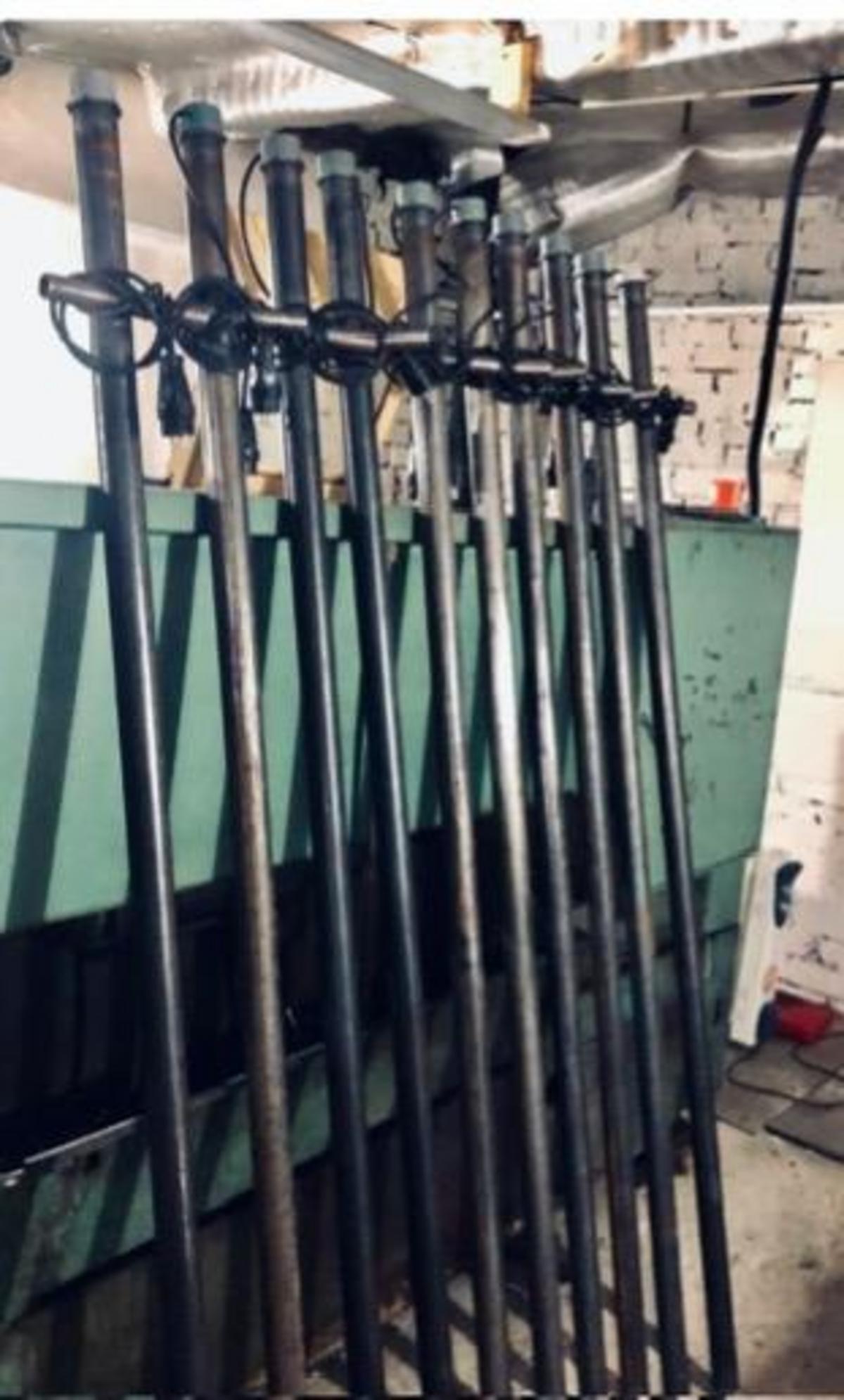

Тэн для нагрева песка, Ланца, эндп-1,5, длина 2 метра диаметр 48 мм
Тэн для нагрева песка, Ланца, эндп-1,5, длина 2 метра
диаметр 48 мм
Конструкция и принцип работы
Ланца ЭНДП-1,5 представляет собой трубчатый ТЭН, конструктивно аналогичный нагревателям для воздушной среды, но адаптированный для абразивной среды песка. Основные элементы:
- Металлическая трубка: Диаметр 16–50 мм (стандартные варианты 48–50 мм для крупных объемов песка), длина 1,5–2 м (до 370 см в модификациях). Материалы — нержавеющая сталь (J по маркировке) или углеродистая сталь для коррозионностойкости.
- Нагревательный элемент: Нихром или фехраль — сплавы с высоким удельным сопротивлением, стойкостью к окислению и температурам до 800°C.
- Изоляция и наполнитель: Оксид магния (MgO) или кварцевый песок для высокой теплопроводности и электроизоляции (сопротивление не менее 0,5 МОм в холодном состоянии).
- Подключение: Шпильки или провода в защитном шланге/трубе для предотвращения повреждений. Часто приваривается перпендикулярная штанга для погружения в песок и извлечения.
- Крепеж: Штуцеры (G1/2″, M22), фланцы или резьбовые соединения для герметичности.
Принцип работы: Электрический ток нагревает спираль, тепло передается через наполнитель к оболочке, от которой равномерно прогревается прилегающая масса песка. Мощность рассчитывается пропорционально площади контакта (плотности песка) для предотвращения перегрева: удельная мощность до 20 Вт/см², рабочая температура оболочки 140–200°C.
Маркировка примера: ТЭН 48 А13/1,5 J 220В (диаметр 48 мм, активная длина ~2 м, 1,5 кВт, нержавейка, 220 В).
| Компонент | Материал/Характеристика | Функция |
|---|---|---|
| Трубка | Нерж. сталь, Ø48 мм, длина 2 м | Защита и теплоотдача |
| Спираль | Нихром/фехраль | Нагрев |
| Наполнитель | MgO или песок | Изоляция, теплопроводность |
| Выводы | Шпильки в шланге | Подключение 220 В |
| Доп. штанга | Сталь, перпендикулярная | Погружение/извлечение |
Технические характеристики ЭНДП-1,5
| Параметр | Значение | Примечание |
|---|---|---|
| Мощность | 1,5 кВт (1500 Вт) | Пропорциональна длине; для 2 м — оптимально без перегрева |
| Напряжение | 220–230 В | Однофазное, стандартная сеть |
| Диаметр трубки | 48 мм (диапазон 16–50 мм) | Увеличивает изоляцию и площадь контакта |
| Длина | 2 м (1,5–3,7 м) | Активная часть для равномерного прогрева |
| Температура оболочки | До 140–200°C | Макс. 800°C в воздухе, ограничено песком |
| Изоляция | ≥0,5 МОм (холод), тест 1250 В/1 с | ГОСТ 13268-88 |
| Удельная мощность | До 20 Вт/см² | Для надежного охлаждения песком |
| Вес (примерно) | 5–10 кг | Зависит от материалов |
Мощность зависит от длины: для 2 м — ~1,5–2 кВт, чтобы поверхность не превышала 200°C и ТЭН служил сезон.
Область применения
Основное использование — строительство в зимний период для размораживания песка, грунта, щебня перед замешиванием бетона или забивкой свай. Вводится в замороженную массу на глубину 1,5–2 м, прогревает объем радиусом 0,5–1 м за 1–2 часа.
- Бетономешалки и смеси: Подготовка песка в минусовую погоду.
- Забивка свай: Прогрев грунта для облегчения земляных работ («Кто копал землю зимой — знает, насколько это сложно»).
- Другие сыпучие материалы: Щебень, минеральные смеси в промышленных процессах.
- Аналогично воздушным ТЭНам: Воздух, масло, но песок — абразивная среда требует усиленной конструкции.
В научных исследованиях: модели «ТЭН-песок-воздух» для изучения теплового баланса в неоднородных средах, что актуально для оптимизации в строительстве.
Преимущества и эффективность
- Эффективность: Большая площадь контакта (Ø48 мм) ускоряет прогрев без локальных «горячих точек»; КПД ~100%.
- Долговечность: Коррозионностойкие материалы, защита проводов; служит весь сезон при правильном расчете мощности.
- Безопасность: Герметичная конструкция, высокая изоляция; провода в шланге минимизируют повреждения.
- Простота: Легкое погружение штангой, компактность (малые габариты при высокой мощности).
- Экономичность: Снижает время на разморозку, энергоэффективен.
Эффективность в цифрах: Для объема песка ~1–2 м³ — прогрев до +5–10°C за 1–3 часа при -20°C (зависит от влажности).
Сравнение с аналогами
| Характеристика | ЭНДП-1,5 (Ланца, Ø48 мм, 2 м) | Патронный ТЭН 1,5 кВт | Общий водяной ТЭН 1,5 кВт | Воздушный ТЭН |
|---|---|---|---|---|
| Диаметр | 16–50 мм (48 мм) | 20 мм | Варьируется (8–32 мм) | 10–60 мм |
| Применение | Песок/грунт (абразив) | Патроны, точечный нагрев | Вода/масло | Воздух/сухие среды |
| Длина | До 2–3,7 м | Короткая (до 30 см) | До 2,8 м | До 6 м |
| Изоляция | Песок/MgO, ≥0,5 МОм | Стандартная | MgO | MgO/песок |
| Долговечность в песке | Высокая (штанга, шланг) | Низкая (абразив) | Средняя | Высокая |
| Цена (пример) | 600–2000 руб. | 500–1000 руб. | 600–1500 руб. | 500–3000 руб. |
| Преимущество | Площадь контакта, погружение | Компактность | Универсальность | Быстрый нагрев |
Ланца превосходит по адаптации к песку: большая длина и диаметр для объема.
Монтаж, эксплуатация и обслуживание
Пошаговая инструкция по установке и использованию:
- Подготовка: Проверить изоляцию (≥0,5 МОм мегомметром). Если ниже — просушить в печи при 200°C или подключить на сниженное напряжение.
- Подключение: Шпильки к сети 220 В (кабель в шланге). Использовать УЗО для безопасности.
- Погружение: Вставить штангу перпендикулярно в песок/грунт на 1,5–2 м. Обеспечить контакт с массой.
- Работа: Включить на 1–3 часа до достижения +5–10°C (контроль термопарой). Мощность — для охлаждения песком.
- Извлечение: Вытащить штангой, охладить.
- Хранение: В сухом месте; после мороза/влаги — восстановить изоляцию.
Инструменты: Мегомметр, термопара, кусачки, печь для сушки.
Меры безопасности: Не перегревать, использовать СИЗ, избегать повреждений трубки.
Типичные проблемы
- Низкая изоляция: Сушка или последовательное подключение.
- Перегрев: Уменьшить мощность или увеличить длину.
- Повреждение проводов: Заменить шланг.
Научные аспекты и исследования
В моделях «ТЭН-песок-воздух» тепло балансируется по Фурье:
\( \frac{\partial U}{\partial t} = k \nabla^2 U \),
где \(k\) — температуропроводность песка. Эксперименты показывают стабилизацию температуры за минуты–часы, с градиентом от ТЭНа к воздуху (коэффициенты hr — теплоотдача песок-ТЭН). Это актуально для оптимизации в строительстве.
Рыночные аспекты и цены
Доступны на рынках (Yandex Market): ЭНДП-1,5 ~668 руб. (нержавейка, 1,5 кВт). Производители: ten-miass.ru, ten1.ru. Доставка по РФ, изготовление по эскизу (длина 2 м, Ø48 мм).
Климатические изменения приводят к увеличению спроса на оборудование, подобное ТЭНам, что открывает новые возможности для рынка.
В следующих разделах мы подробно рассмотрим рыночные тенденции и перспективы применения ТЭНов для нагрева песка и других сыпучих материалов.
Тенденции рынка и перспективы применения ТЭНов ЭНДП-1,5
ТЭНы типа ЭНДП-1,5 находят свое применение не только в традиционном строительстве, но и в ряде других секторов, таких как коммунальное хозяйство, дорожные работы и даже в сельском хозяйстве. Это объясняется их высокой эффективностью и надежностью в условиях низких температур.
Рост спроса на электронагревательные устройства
С изменениями климата и увеличением числа зимних холодов спрос на надежные и эффективные средства для нагрева строительных материалов только возрастает. ТЭНы ЭНДП-1,5, обладая высокой мощностью и быстрой реакцией на изменение температурных условий, становятся незаменимыми инструментами для строительных бригад.
Промышленные отрасли и применения
- Строительство: Прогрев песка и грунта перед заливкой бетоном или заказные работы по забивке свай существенно упрощают процесс даже в самых сложных условиях.
- Дорожные работы: Использование ТЭНов помогает предотвратить замерзание асфальта и других материалов во время укладки, что обеспечит долговечность дорожного покрытия.
- Сельское хозяйство: ТЭНы можно использовать для прогрева почвы, что может ускорить начало дачного сезона и повысить продуктивность растений.
Технологические инновации
С развитием технологий появляются новые модели и варианты применения электронагревателей, в том числе ТЭНов ЭНДП-1,5. Инновации в области материалов, таких как усовершенствованные изоляционные покрытия и нагревательные спирали, позволяют повысить эффективность и надежность изделий.
Автоматизация и управление
Современные системы автоматизации позволяют интегрировать ТЭНы в общие схемы управления строительными процессами. Это позволяет снизить затраты на электроэнергию и улучшить контроль за температурой в различных точках нагрева, что обеспечивает равномерность и быстроту прогрева.
Проблемы и решения
Несмотря на свои преимущества, ТЭНы, как и любое другое оборудование, могут сталкиваться с рядом проблем. Тем не менее, многие из них можно эффективно решить благодаря правильному подбору и эксплуатации.
Типичные проблемы и методы их устранения
- Перегрев устройства: Может возникнуть в результате неправильного расчета мощности или недостаточного погружения в материал. Рекомендуется тщательно следить за температурой и не превышать указанные параметры.
- Низкая изоляция: Своевременно проверяйте изоляцию, и если она ниже нормы, проведите обновление или замену элементов, чтобы избежать короткого замыкания.
- Кораблирование и механические повреждения: При использовании на строительных площадках важно тщательно следить за целостностью устройства, чтобы избежать повреждений, которые могут негативно сказаться на его работе.
Перспективы развития рынка
С учетом ожидаемого роста строительного сектора и увеличения числа проектов в условиях зимних морозов, можно предположить, что спрос на ТЭНы ЭНДП-1,5 будет только расти. Ведущие производители уже задумываются о расширении ассортимента и улучшении характеристик существующих моделей, что будет способствовать укреплению позиций на рынке.
Инвестиции в новые технологии, а также расширение применения ТЭНов в разных отраслях экономики предоставит дополнительные возможности для компании-производителей и поставщиков. Будущие инновации в области устойчивых и энергоэффективных технологий могут сделать ТЭНы еще более востребованными в сравнении с традиционными методами нагрева.
В следующем разделе мы углубимся в практические аспекты использования ТЭНов ЭНДП-1,5, проанализировав отзывы специализированных краевых и отраслевых организаций, а также рассмотрим реальный опыт применения в различных регионах.
